Summary of Contents for Stel TIG 303

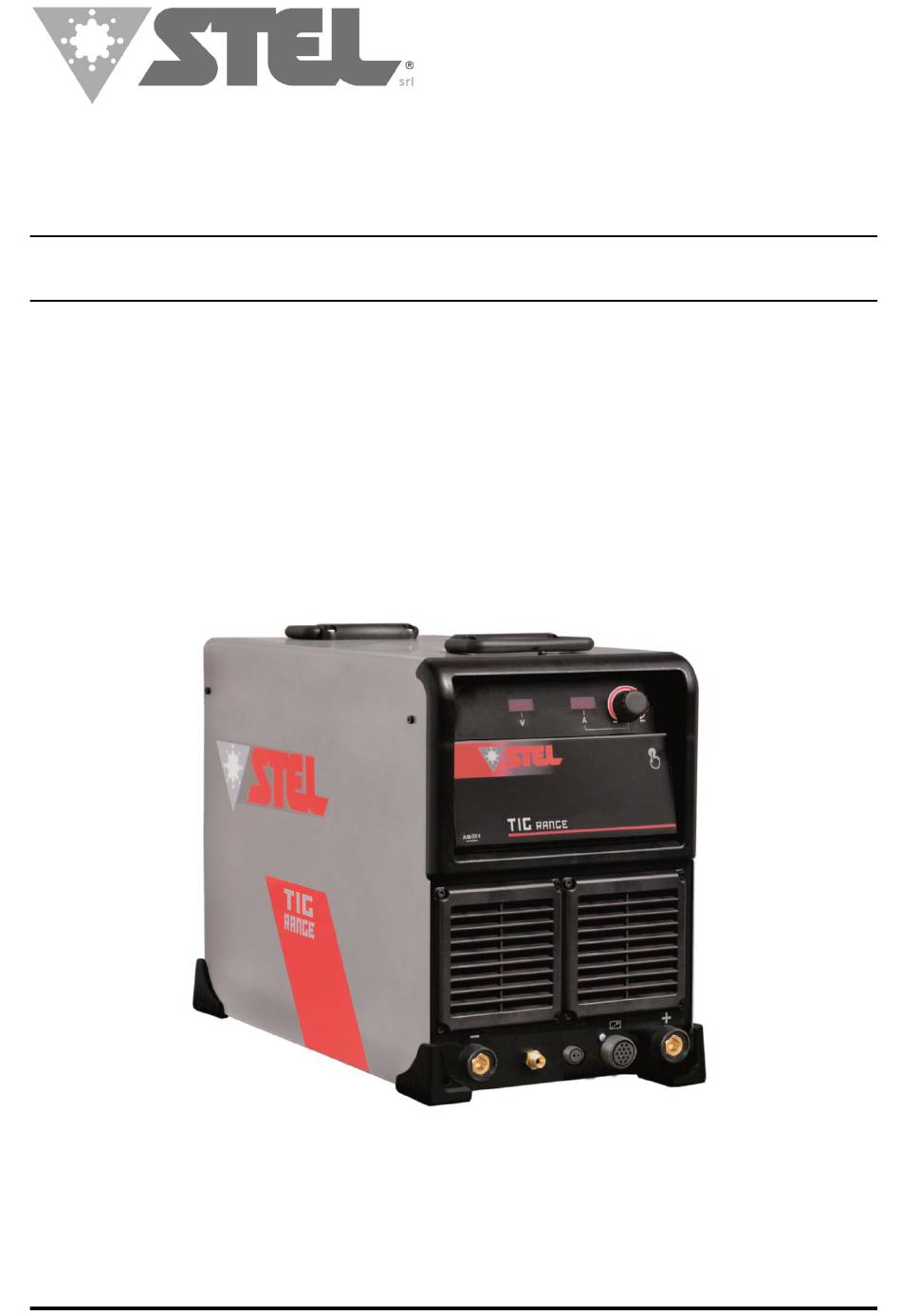

- Page 1 6943200010 - MANUALE DI ISTRUZIONE PER SALDATRICE - INSTRUCTION MANUAL FOR WELDING MACHINE TIG 303/453 TIG 453S Info : www.stelgroup.it - tel. +39 0444 639525...
- Page 2 The RoHS Directive 2011/65/EU The Ecodesign Directive 2009/125/EC Type of equipment TIG Welding Equipment Type of designation 601477000L – TIG 303 AC/DC 601511000L – TIG 453 AC/DC 601521000L – TIG 453S AC/DC Brand name or trade mark STEL Manufacturer or his authorized representatives established within the EEA: Name, address, phone, website: STEL s.r.l...
- Page 3 6943200010 SICUREZZE WARNING LO SHOCK ELETTRICO PUÒ UCCIDERE Disconnettere macchina dalla rete alimentazione prima di intervenire sul generatore. - Non lavorare con i rivestimenti dei cavi deteriorati. - Non toccare le parti elettriche scoperte. - Assicurarsi che tutti i pannelli di copertura del generatore di corrente siano ben fissati al loro posto quando la macchina è...
-
Page 4: Descrizione Generale
Reclami merce difettosa: Tutte individuati è responsabilità dell’utilizzatore della apparecchiature spedite STEL sono state macchina risolvere la situazione con l’assistenza sottoposte ad un rigoroso controllo di qualità. Tuttavia È vietato l’utilizzo tecnica costruttore. se la Vs. apparecchiatura non dovesse funzionare l’avvicinamento alla macchina da parte di persone... -
Page 5: Installazione
Il generatore TIG 303/453 AC/DC non rispetta i limiti della IEC 61000-3-12. Se collegato alla rete BT industriale pubblica è responsabilità dell'installatore o dell'utilizzatore assicurarsi,... - Page 6 SOLLEVAMENTO ATTENZIONE Il generatore pesa : TIG 303/453 AC/DC 47 Kg / 104 lb Led modalità saldatura ELETTRODO; TIG 453S AC/DC 55 Kg / 121 lb Led modalità saldatura TIG 2T;...
- Page 7 6943200010 ATTIVAZIONE DEL V.R.D. DISPOSIZIONE 1) Accendere il generatore, SALDATURA AD 2) Tener premuto il pulsante Select Mode (rif.6) per circa 4 secondi, rilasciare poi il pulsante; il led ELETTRODO modalità elettrodo (rif.1) lampeggia, (FUNZIONE V.R.D. INSERITA V out 18V). La modalità VRD rimane inserita anche dopo lo spegnimento e la riaccensione della macchina ESCLUSIONE DEL V.R.D.
- Page 8 6943200010 TIG 2 TEMPI DISPOSIZIONE SALDATURA TIG Pre-Gas (0,1s - 2,0s) Slope-Up (0,1s-10s) solo per polarità DC; Slope Down (0,1s-10s); Post-Gas (0,1s-30s); Modalità di saldatura selezionata; Accesso menù START SETTINGS; Innesco ad alta tensione (HF) attivo; Selezione partenza con HF; Pulsazione attiva;...
- Page 9 6943200010 Pre-Gas (0,1s - 2,0s) I Base Up (10% - 90%); Slope Up (0,1s-10s); I Bilevel (10% - 90%); Slope Down (0,1s-10s); I Base Down (10% - 90%); Post-Gas (0,1s-30s); Accesso menù START SETTINGS; Selezione partenza con HF; Selezione variabili; Selezione ritorno schermata principale.
- Page 10 6943200010 Hot-Start → Per facilitare la partenza con basse Duty En (bilanciamento):variando questo parametro si hanno i seguenti effetti – correnti, se inferiore alla corrente di saldatura impostata viene ignorato; Viene escluso • EN molto grande → Massima penetrazione, modalità AC con inserimento comando remoto. minima pulizia e nessun consumo Imin →...
-
Page 11: Altre Note
6943200010 Soft AC: con questa modalità si può ottenere una ATTENZIONE: Se è attiva la modalità AC la forma di corrente di uscita sinusoidale che frequenza di pulsazione in TIG viene limitata permette la creazione di un’ arco morbido e fluido a10Hz. - Page 12 6943200010 FUNZIONE FUNZIONE TRIGGER JOB Nelle prime tre posizioni della JOB LIST è possibile MEMORIZZAZIONE E attivare la funzione TRIGGER JOB. RICHIAMO PARAMETRI DI Questa funzione permette di richiamare attraverso una pressione veloce del pulsante torcia uno dei SALDATURA (JOB MODE) primi tre parametri della JOB LIST.
- Page 13 6943200010 - WATER COOLER - RESTORE FACTORY DEFAULT C’è la possibilità di collegare un kit di Questa funzione serve per riportare il settaggio raffreddamento a liquido come optional: Le della macchina ai valori di default di fabbrica. specifiche di collegamento saranno all’interno del Seguire la stessa procedura indicata precedentemente per l’attivazione del Water kit.
- Page 14 6943200010 DUTY CYCLE E SMALTIMENTO SOVRATEMPERATURA APPARECCHIATURE Il ciclo di intermittenza è la percentuale di utilizzo ELETTRICHE ED della saldatrice su 10 minuti che l’ operatore deve ELETTRONICHE rispettare per evitare che scatti il blocco di erogazione per sovratemperatura. Non smaltire le apparecchiature elettriche assieme ai rifiuti normali! ottemperanza alla...
- Page 15 6943200010 must be free from damage to the insulation. BARE SAFETY CABLES ARE DANGEROUS. Do not use the ELECTRIC SHOCK CAN KILL machine if the power cable is damaged; it must be - Disconnect the power supply before working on replaced immediately.
-
Page 16: Technical Data
- ventilate the potentially inflammable area before present a claim to the carrier. using the machine. Complaints for faulty goods: All the equipment - do not use the machine in atmospheres shipped by STEL is subjected to strict quality containing high concentrations powders, control. -
Page 17: Installation
TIG 303 AC/DC, TIG 453 AC/DC does not comply with IEC 61000-3-12.If it is connected to a public low voltage system, it is the... -
Page 18: Front Panel Description
MULTI SPOT WELDING led indicating LIFTING mode WARNING: SELECT MODE button The machine weights without rolls… Function Selection button TIG 303/453 AC/DC 47 Kg / 104 lb Function Selection button TIG 453S AC/DC 55 Kg / 121 lb Function Selection button Function Selection button Encoder for Amps regulation/ other Functions A/SET ;... - Page 19 6943200010 indicating electrode mode start blinking (ref.1) PREPARING FOR (V.R.D. FUNCTION ON Vout ELECTRODE WELDING 18V). mode remains activated when switching the machine off and on again. DEACTIVATION OF V.R.D. 1) Switch on the welding machine.; 2) Hold down button Select Mode (ref.7) about 4 seconds, then release the button;...
-
Page 20: Preparing For Tig Welding
6943200010 TIG 2 T PREPARING FOR TIG WELDING Pre-Gas (0,1s - 2,0s) Slope-Up (0,1s-10s) only for DC; Slope Down (0,1s-10s); welding mode; Post-Gas (0,1s-30s); HF iniction active indication; ADDITIONAL SETTINGS; Pulse active indication; AC SETTINGS; Sequence; PULSE SETTINGS; Home page. JOB LIST;... - Page 21 6943200010 BILEVEL: SPOT WELDING Pre-Gas (0,1s - 2,0s) I Base Up (10% - 90%); Slope Up (0,1s-10s); I Bilevel (10% - 90%); Slope Down (0,1s-10s); I Base Down (10% - 90%); Post-Gas (0,1s-30s); ADDITIONAL SETTINGS; Sequence; Home page. Pre-Gas (0,1s - 2,0s) Spot Time (0,1s-10s);...
- Page 22 6943200010 PRESS THE "ON / OFF" BUTTON (REF. E). AND CONFIRM THE ACTIVATION THE AC POLARITY MODE. AT THIS POINT IT IS POSSIBLE CHANGE VARIOUS PARAMETERS AND USING THE DOWN ARROW BUTTON TO ACCESS THE AC SETUP MENU WHERE SELECT OTHER PARTICULAR SETTINGS.
-
Page 23: Pulse Welding
6943200010 PULSE WELDING To activate the PULSE mode, press the Pulse Mode button on Home (ref. Page 7 “e”) and enter into the PULSE-MAIN SETTINGS menu: Asymmetric Set ; Triangular AC; Soft AC; AC Auto; Return ; Modify; Home page. AC Auto: this mode sets the adjustment values of the ptimized AC parameters. -
Page 24: Other Notes
6943200010 AC WELDING CURRENT READING ATTENZION :PARAMETERS THAT ARE SAVED FROM POSITION 1 TO 12 ARE PROTECTED; SO WHEN THEY ARE RECALLED, THEY WILL BE BLOCKED EXIT FROM LOCKED CONDITION PRESS THE JOB LIST BUTTON (ref. 9) AND PRESS AND HOLD THE SELECT MODE BUTTON (ref. - Page 25 6943200010 Water Cooler ; Dynamic Arc ; 1ph MAX Iout ; Restore Factory Default ; Home page; Modify; Return toTIG-START SETTING; Version number of firmware. - WATER COOLER There is the possibility of connecting a liquid A screen will appear saying "DO YOU WANT TO cooling Unit as an optional: The connection RESTORE FACTORY DEFAULT DATA?"...
-
Page 26: Disposal Of Electrical And Electronic Equipment
6943200010 The screen will indicate which part of the machine has gone into over temperature. After 4 minutes ( necessary for cooling ) the message vanish. DISPOSAL OF ELECTRICAL AND ELECTRONIC EQUIPMENT dispose electrical equipment together with normal waste! In observance of European Directive 2012/19/EU on Waste Electrical and Electronic Equipment implementation... - Page 27 6943200010 WIRING DIAGRAM: TIG 303-453 AC/DC...
- Page 28 6943200010 WIRING DIAGRAM: TIG 453S AC/DC...
- Page 29 6943200010 EXPLODED VIEW: TIG 303/453 AC/DC...
- Page 30 6943200010 SPARE PARTS TIG 303-453 AC/DC N° DESCRIPTION CODE N° DESCRIPTION CODE Front label 66143900 Flyback PCB 61379100 Door latch 66139300 Support 6208530U Door 6207920K Resistor 680R 50W 64607000 Display protection frame 6208090K Motor fun 120x120x38 61432200 Front panel frame...
- Page 31 6943200010 EXPLODED VIEW: TIG 453 S AC/DC...
- Page 32 6943200010 SPARE PARTS TIG 453S AC/DC N° DESCRIPTION CODE N° DESCRIPTION CODE Front label 66143900 Solenoid valve 61703000 Door latch 66139300 Support 6208510U Door 6207920K Line filter boost PCB 61360200 Display protection frame 6208090K Plastic foot 6614180L Front panel frame 6113850L Closing metal plate 6208850K...
- Page 33 6943200010 CONNECTIONS FRONT TYPICAL CONNECTIONS: DESCRIPTION NEGATIVE SOCKET CLAMP TIG TORCH TIG GAS OUTPUT TIG TORCH CONTACTOR TIG TORCH CONNECTOR 14 OPT. REMOTE OPT. REMOTE CONTROL CONTROL ELECTRODE POSITIVE SOCKET CLAMP HOLDER REAR TYPICAL CONNECTIONS: DESCRIPTION AWC CONTROL OPT. AWC (OPTIONAL) AWC SUPPLY OPT.
- Page 34 6943200010 CAD / TIG TORCH CONNECTION CONNECTOR 14 WAY ‘D’ DESCRIPTION TORCH SWITCH TORCH TRIGGER TORCH SWITCH REMOTE CONTROL CIRCUIT COMMON 0 TO +5VDC INPUT REMOTE CONTROL REMOTE CONTROL +5VDC OUTPUT REMOTE CONTROL +5VDC OUTPUT REMOTE CONTROL. SENSE 220K SENSE 220K CHASSIS COMMON CONNECTOR 14 WAY ‘D’...
- Page 35 6943200010 THREE-PHASE CONNECTION To connect the generator to a standard three-phase socket, follow the diagram below: INPUT POWER CE COLOUR CSA COLOUR CONNECTION CABLE black Black To 3-phase plug grey white To 3-phase plug brown To 3-phase plug GND/PE Green/yellow green To earth/gnd SINGLE PHASE CONNECTION (boost power source)
- Page 36 6943200010 Info : www.stelgroup.it - tel. +39 0444 639525...
