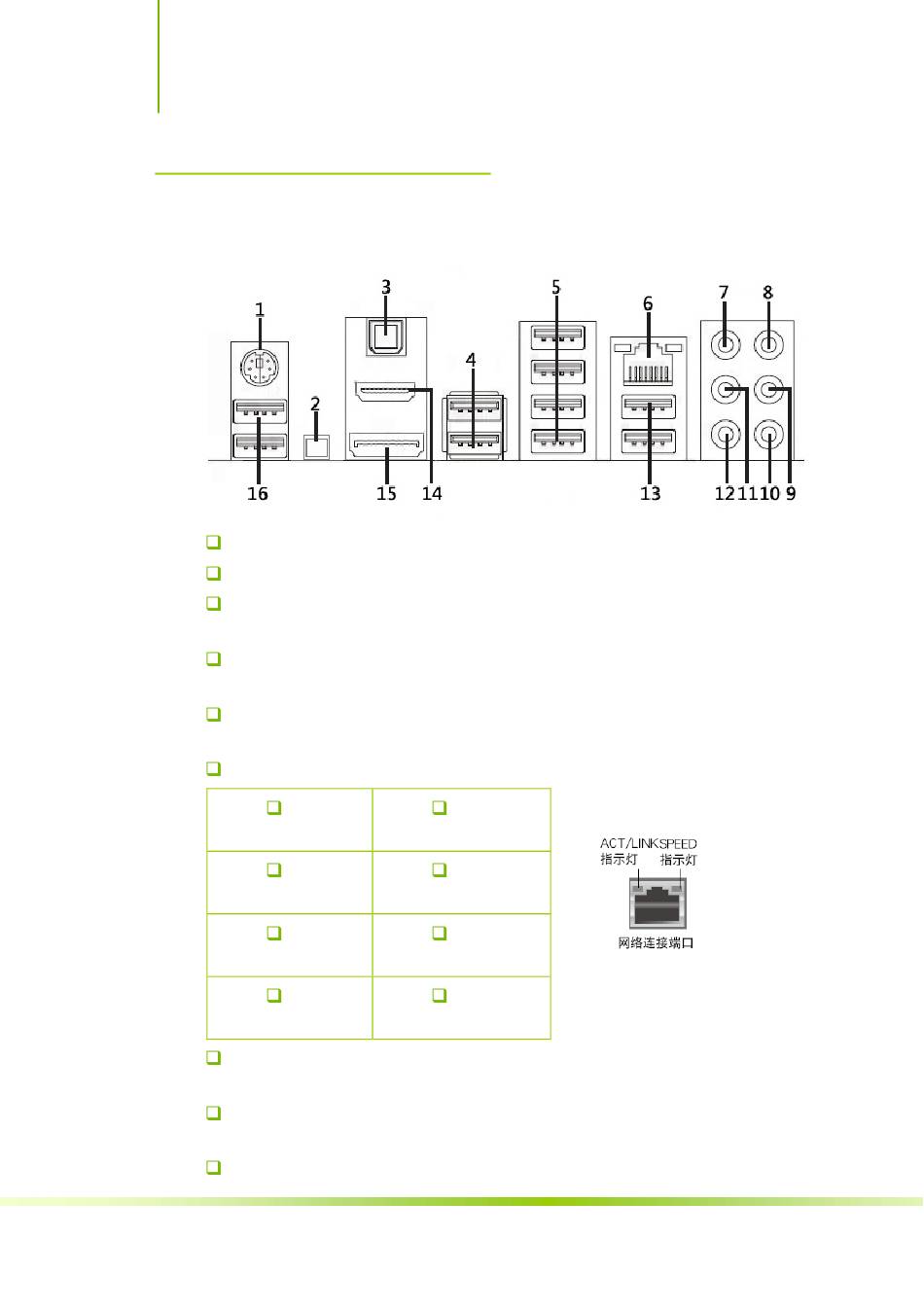

2-4 背板接口介绍
后置面板提供丰富的输入和输出接口。
1、PS2 鼠标/键盘通用端口：将 PS2 鼠标/键盘插头连接到此连接端口。
2、CLR_CMOS 按钮：后置清 CMOS 按钮。
3、光纤 SPDIF 数字音频输出连接端口：这个端口可连接您的电脑至扩
大机、耳机或是 Sony/Philips 数字连接格式（S/PDIF）兼容之设备。
4、USB3.1 设备连接端口（蓝色）：可连接到使用 USB3.1/3.0/2.0/1.1 接
口的硬件设备。
5、USB3.0 设备连接端口（蓝色）：可连接到使用 USB3.0/2.0/1.1 接口
的硬件设备。
6、网络连接端口：连接网线。请参考下表中各灯的说明。
7、中央声道与重低音喇叭接口：这个接口可以连接中央声道与重低音
喇叭。
8、音频输入接口：可将磁带、CD、DVD 播放器等的音频输出端连接到
此音频输入接口。
9、音频输出接口：可连接耳机或喇叭等音频接收设备。
20
信号状 说明
态
亮橘色 传输速率
灯 1 Gbps
亮绿色 传输速率
灯 100 Mbps
灯灭 传输速率
10 Mbps
