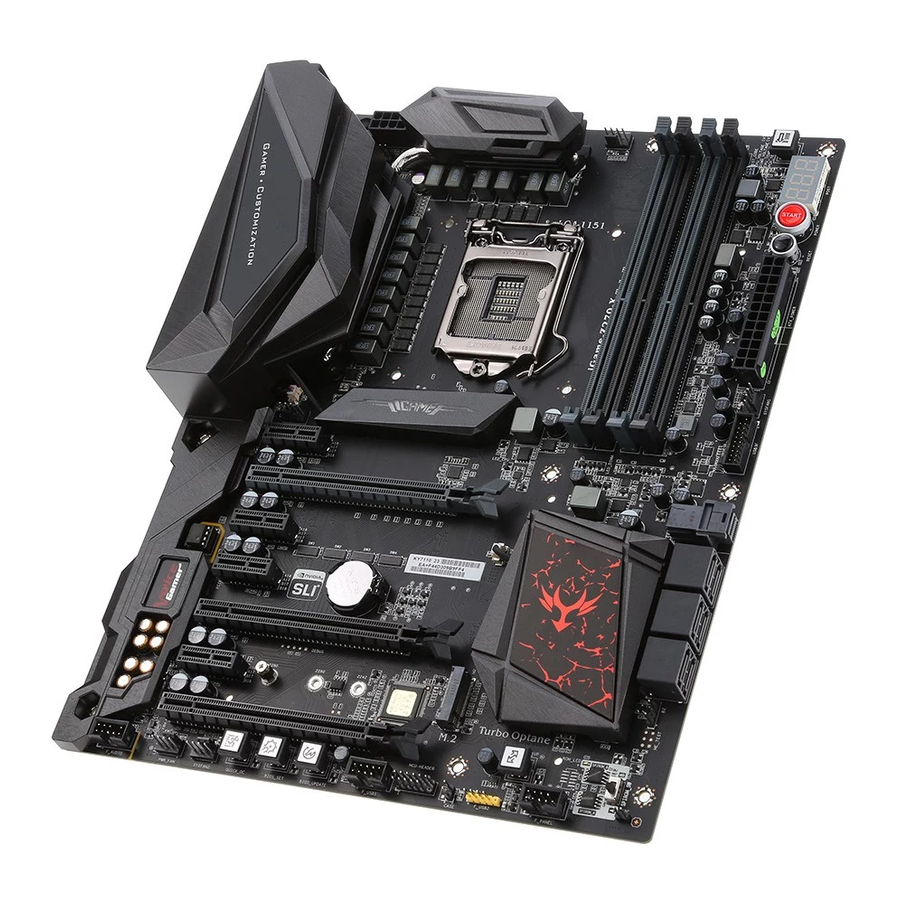

iGame Z270 烈焰战神 U
iGame Z270 YMIR U

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the iGame Z270 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Colorful iGame Z270

Summary of Contents for Colorful iGame Z270

  • Page 1 Z270 烈焰战神 U iGame Z270 YMIR U...

  • Page 2: Table Of Contents

    Z270 烈焰战神 U/ iGame Z270 YMIR U 目录 第一章 简介 .................... 1 1-1 主板特色 ..................1 1-2 主板规格 ..................1 1-3 主板布局图 .................. 3 1-4 introduction .................. 5 第二章 硬件安装 ................... 9 2-1 基本硬件安装 ................9 2-2 跳线设置 ..................13 2-3 连接器和引脚连接头...
  • Page 3 根据中华人民共和国信息产业部发布的《电子信息产品污 染控制管理办法》所展开的 SJ/T11364-2006 标准要求，本产品污染 控制标识以及有毒有害物质或元素标识说明如下： 产品有毒有害物质或元素标识： 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 多溴联苯 多溴二苯醚 (Cr(VI)) (PBB) (PBDE) PCB 板 × ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 连接器...
  • Page 4 版权 本手册版权属于世和资讯公司所有，未经本公司书面许可，任何人不得对此说 明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。 声明 本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手 册或其所提到之产品的所有信息，所引起直接或间接的数据流失、利益损失或 事业终止，七彩虹及其所属员工恕不为其担负任何责任。除此之外，本用户手 册所提到的产品规格及信息仅供参考，内容亦会随时升级，恕不另行通知。本 用户手册的所有部分，包括硬体及软体，若有任何错误，七彩虹没有义务为其 担负任何责任。 商标版权 本手册使用的所有商标均属于该商标的持有者所有。 AMD, Athlon　, Athlon　 XP, Thoroughbred　 和 Duron ™ 是 Advanced Micro Devices 的注册商标。 Intel® 和 Pentium® 是 Intel Corporation 的注册商标。 PS/2 和 OS® 2 是 International Business Machines Corporation 的注册商标。 Windows®...
  • Page 5 访问七彩虹的官方网站 （http://www.colorful.cn/） 获取产品和驱动程序等信息支持， 还可以登录七彩虹官方论坛（http://bbs.colorful.cn），获取技术指导。 通过拨打 400-678-5866 客户服务热线进行咨询，此外还可以直接与七彩虹各属 地平台服务中心联系，具体联系方法如下: 七彩虹科技全国区域售后服务平台业务范围及联系方式 平台名称 服务范围 联系方法 北京、天津、河北、河南、 北京服务平台 010—51261907 山东、山西、内蒙古 沈阳服务平台 辽宁、吉林、黑龙江 024—31321755 武汉服务平台 湖北、湖南、江西 027—87865811 南京服务平台 江苏、安徽、浙江 025—83611912 上海服务平台 上海 021—64681880 广州服务平台 广东、广西、福建、海南 020—85276624 成都服务平台 四川、重庆、云南、贵州、西藏 028—85240735 西安服务平台 陕西、甘肃、宁夏、青海、新疆 029—87895086 深圳服务平台 深圳地区 0755—33083060 注意：以上电话如有变动，请拨打...
  • Page 6 在您开始之前 主板包装盒内附标准组件 在您打开本主板包装盒之后，请马上检查下面所列出的各项标准配件 是否齐全。 1 块 iGame Z270 烈焰战神 U 主板 6 条 SATA 数据线 1 个 SLI 连接器 1 张驱动光盘 1 片后置面板 IO 档板 1 本主板中文使用手册 注意:以上配件仅供参考, 请以实物为准，七彩虹科技保留修改的权利。 Note: 若以上列出的任何一项配件有损坏的情形， 请尽快与您的经销 商联络或致电七彩虹客服。 注意: 产品规格/CPU 支持/产品附件以产品发布之时为准。...

  • Page 7: 第一章 简介

    第一章 简介 感谢您购买七彩虹主板，该主板提供了非常优越的性能和品质保证。 1-1 主板特色 iGame Z270 烈焰战神 U 主板采用 Intel Z270 高速芯片组, 支持 Intel LGA1151 接口处理器,支持双通道 DDR4-3600（OC）/3400（OC）/3000（OC）/2933 （OC）/2800（OC）/2666（OC）/2600（OC）/2400/2133MHz 规格内存, 支 持 PCI-E3.0 规范。 主板提供 4 个 DDR4 内存条插槽、1 组 HDMI+DP+SPDIF 接口、6 个 SATA3.0 和 1 个 U.2 接口、板载 Realtek ALC1150 8 声道声卡、集成千兆网卡, 性能强...
  • Page 8 Z270 烈焰战神 U/ iGame Z270 YMIR U 存储设备 主板提供 6 个 SATA3.0 6Gb/s 硬盘接口和 1 个 U.2 接口 8 声道音频设备 整合 Realtek ALC1150 8 声道高清晰数字音频控制器 支持 8 声道 3D 环绕声效 网络功能 主板采用千兆网卡 支持 10/100/1000Mbps 数据传输率 USB 接口 主板提供 6 个 USB2.0、 7 个 USB3.0 和 1 个 USB3.1 Type-C 接口 （含...

  • Page 9: 主板布局图

    简介 1-3 主板布局图 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ （仅供参考）...
  • Page 10 Z270 烈焰战神 U/ iGame Z270 YMIR U 主板布局图介绍： 1、8P 12V 电源插座 2、LGA1151 处理器插槽 3、CPU 风扇插座 4、DDR4 内存条插槽 5、辅助风扇插座 6、24P 电源插座 7、USB3.0 接口扩展连接头 8、SATA3.0 6Gb/s 硬盘插座 9、U.2 接口 10、清 CMOS 按钮 11、 前面板开关机/重启/指示灯插针 12、喇叭插针 13、开关机按钮 14、重启按钮 15、双 BIOS 切换开关 16、ME 跳线...

  • Page 11: Introduction

    简介 1-4 introduction 1-4-1 Motherboard features iGame Z270 YMIR U motherboard based on Intel Z270 chipset, support Intel LGA1151 processors, support dual channel DDR4-3600 （ OC） /3400 （ OC） /3000 （OC）/2933（OC）/2800（OC）/2666（OC）/2600（OC）/2400/2133MHz memory, support PCI-E3.0。 the motherboard has 4 DDR4 memory slot 、 1*HDMI+DP+SPDIF ports 、...
  • Page 12 Z270 烈焰战神 U/ iGame Z270 YMIR U Onboard 1000M LAN Provides 10/100/1000Mb Ethernet USB ports 6*USB2.0、7*USB3.0 ports and 1*USB3.1 Type-C port(including the header extended） All the USB ports support power-off charge！ Onboard header/jumper/button 1x 9-pin Front panel audio connector 1 x System Panel (HD LED, Power LED, Power switch, Reset button) 2*USB2.0 header（FUSB1,FUSB2）...
  • Page 13 简介 1-4-3 motherboard layout ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Page 14 Z270 烈焰战神 U/ iGame Z270 YMIR U motherboard layout introduction： 1、8P 12V power supply 2、LGA1151 slot 3、for CPU FAN 4、DDR4 memory slot 5、For system FAN 6、24P power supply 7、USB3.0 header 8、SATA3.0 6Gb/s ports 9、U.2 port 10、clear CMOS button 11、system panel 12、speaker header...

  • Page 15: 第二章 硬件安装

    第二章 硬件安装 请参照以下步骤，完成电脑的安装： 安装中央处理器（CPU） 安装内存 装入机箱 安装所有扩展卡 连接所有讯号线、排线、电源线及面板控制线 2-1 基本硬件安装 安装中央处理器和风扇 本主板具备一个 Socket 1151 处理器插槽，本插槽是专为 Intel LGA1151 接口 处理器所设计。请依照以下步骤安装处理器和风扇： 1. 找到位于主板上的处理器插槽, 将 CPU 插座旁的锁定杆从锁定 状态拔到未锁定状态。 2. 安装 CPU, 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三 角形标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完 全插入插槽中, 将锁定杆从未锁定状态拔到锁定状态。（这一过程...
  • Page 16 Z270 烈焰战神 U/ iGame Z270 YMIR U...
  • Page 17 硬件安装 安装内存 主板提供 4 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上 的位置。 一条内存: 你可以插入到任何一个内存条插槽。 两条内存: 插入到 DIMM1 和 DIMM3 插槽，或 DIMM2 和 DIMM4 插槽,以组建双通道。. 三条内存: 不要安插 3 条内存，可能会引起故障。 四条内存: 插入到 DIMM1、DIMM2、DIMM3、DIMM4 插槽。 CAUTION: 1.请选择使用相同的内存模组安装到双通道。2. 如果您正确 插入了内存模组，您将不会看到金手指部分。 安装显卡 主板提供 3 个 PCI Express 3.0x16 插槽，用于安装显卡。安装时，将显卡垂 直压入插槽中，直到其牢固固定于插槽中为止。...
  • Page 18 Z270 烈焰战神 U/ iGame Z270 YMIR U 构建 AMD CrossFire™/NVIDIA® SLI™系统 1、主板提供3个PCI Express3.0 x16插槽，支持3-Way/2-Way AMD CrossFire ™ 及 2-Way NVIDIA® SLI ™ 技术。请参照下列方法构建AMD CrossFire/ NVIDIA® SLI　 系统。 系统需求 操作系统 Windows10/8.1/8/7 具备相同品牌、相同型号且支持 CrossFire/SLI 功能的显卡以及其 驱动程序 电力足够的电源供应器 2、连接显卡 将显卡分别安装至主板上的 PCI Express x16 插槽。（注：若要构建...

  • Page 19: 跳线设置

    硬件安装 2-2 跳线设置 ME 跳线：ME 开机时，用跳线帽或者金属短接该跳线的两个针脚数秒钟，将会刷写 ME 程序。 Intel Management Engine Interface，Intel 管理引擎驱动，是 Intel 针对其桌面系列芯片组推出的一款热能管理驱动。 双 BIOS 切换器：JBIOS 主板提供 1 个双 BIOS 切换器，用于切换 BIOS1 和 BIOS2。...

  • Page 20: 连接器和引脚连接头

    Z270 烈焰战神 U/ iGame Z270 YMIR U 2-3 连接器和引脚连接头 电源连接器：ATXPWR，PWR12V 在与电源适配器相连时，请务必确认，电源适配器的接头安装方向正 确，针脚对应顺序也准确无误。8-Pin 电源接口用于为 CPU 供电。 注意: 如果要安装功率消耗较大的硬件设备，请使用高功率的电源。 前面板开关和指示灯连接：FPANEL PWR_ON：ATX 电源开关。短接此引脚可以开机。 RST： 重启开关。 短接此引脚， 不用关闭系统电源即可重新启动计算机。 PWR_LED：电源指示灯。当系统电源开启时，此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时，此灯会亮起。...
  • Page 21 硬件安装 U.2 接口 U.2 接口，之前叫做 SFF-8639，该接口的最大特点是支持 NVMe 标准 协议 （NVMe 全称 Non-Volatile Memory Express， 非易失性存储器标准， 是使用 PCI-E 通道的 SSD 一种规范）。U.2 接口高速、低延迟、低功 耗，带宽走 PCI-E3.0 x4，理论传输速度高达 32Gb/s，比 SATA3.0 快了 5 倍之多。1 个 U.2 接口只能连接一个 U.2 设备。 SATA 端口连接器：SATA1-6 主板提供 6 个 SATA3.0 6Gb/s 硬盘接口。...
  • Page 22 Z270 烈焰战神 U/ iGame Z270 YMIR U M.2 插槽 主板提供 2 个 M.2 插槽，支持 MSATA 和 PCI-E3.0 x4 两种通道的 M.2 SSD，数据传输率最高可达 32Gb/s。 主板支持 Intel OPTANE 技术。Intel OPTANE 技术是 Intel 最新推出的非 易失性存储技术，是一种介于传统内存、固态硬盘之间，性能极高， 延迟极低的技术。 当使用 Intel OPTANE 技术时， M.2 插槽需使用 Intel 专...
  • Page 23 硬件安装 前置音频接口连接：F_AUDIO 您可以在前置面板接口上连接一个音频接口，它是和 I/O 前置面板连 接规格兼容的。 USB2.0 接口扩展连接头：FUSB1，FUSB2 主板提供 2 个 USB2.0 连接头，可扩展至 4 个 USB2.0 接口。USB2.0 接 口传输速率最高可达到 480Mbps，可以提供高速的互联网连接、互动 式电脑游戏，还可以同时运行高速的外围设备。...
  • Page 24 Z270 烈焰战神 U/ iGame Z270 YMIR U USB3.0 接口扩展连接头：FUSB3P1 主板提供 1 个 USB3.0 连接头，可扩展至 2 个 USB3.0 接口。USB3.0 数据传 输速率最高可达到 5Gbps。USB3.0 可向下兼容 USB 2.0 和 USB 1.1 设备。 风扇插座：CFAN1，CFAN2，AUX_FAN1，AUX_FAN2，AUX__FAN3 主板共提供 5 个风扇插座，用来降低 CPU 和系统的温度。其中 CFAN1 和 CFAN2 是 CPU 风扇插座，连接 CPU 风扇，用来降低 CPU 温度。...
  • Page 25 硬件安装 串行设备连接头：JCOM 主板提供 1 个 COM 连接头,用来连接串口（COM）。将串口模组的排线连 接至这个插座,接着将该模组安装至机箱后侧面板空的插槽中。 LPC 连接头：JLPC 这个是调试主板的接口，可以转接一个数码卡来分析主板问题故障。...

  • Page 26: 背板接口介绍

    Z270 烈焰战神 U/ iGame Z270 YMIR U 喇叭连接头：SPEAK 主板提供 1 个 4-Pin 插针的 SPEAK 连接头，可连接喇叭，它需要接到机箱 的小喇叭上。 2-4 背板接口介绍 后置面板提供丰富的输入和输出接口。 PS2 鼠标/键盘通用端口：连接 PS2 鼠标/键盘插头。 USB2.0 连接端口（黄色）：连接电竞版专业游戏 USB 设备。 OV_KEY 按钮：后置 CPU 超外频按钮，使用该按钮时，请先确保 BIOS 设置中该选项是开启的。 光纤 SPDIF 数字音频输出连接端口：这个端口可连接您的电脑至扩 大机、耳机或是 Sony/Philips 数字连接格式 （S/PDIF） 兼容之设备。...
  • Page 27 硬件安装 DisplayPort 接口：DisplayPort 是一种高清数字显示接口，可以连接 电脑和显示器，也可以连接电脑和家庭影院。和 HDMI 一样， DisplayPort 也允许音频与视频信号共用一条线缆传输，支持多种高 质量数字音频。但比 HDMI 更先进的是，DisplayPort 在一条线缆上 还可实现更多的功能。在四条主传输通道之外，DisplayPort 还提供 了一条功能强大的辅助通道。该辅助通道的传输带宽为 1Mbps， 最高延迟仅为 500μs，可以直接作为语音、视频等低带宽数据的 传输通道，另外也可用于无延迟的游戏控制。 USB3.0 设备连接端口（蓝色）：可连接到使用 USB3.0/2.0/1.1 接口 的硬件设备。 USB3.1 Type-C 设备连接端口 （蓝色） ：这个接口可连接到使用 USB 3.1Type-C 型接口的硬件设备，此接口不需要担心插入方向，支持 正插和反插。 网络连接端口：连接网线。请参考下表中各灯的说明。 信号状 说明 态 亮橘色 传输速 灯...

  • Page 28: Hardware Installation

    Z270 烈焰战神 U/ iGame Z270 YMIR U 2-5 Hardware Installation This section will guide you through the installation of the motherboard. The topics covered in this section are: Preparing the motherboard Installing the CPU Installing the CPU fan Installing the memory...
  • Page 29 硬件安装 There are many different fan types that can be used with this motherboard. Follow the instruction that came with you fan assembly. Be sure that the fan orientation is correct for your chassis type and your fan assembly. The CPU fits in only one correct orientation. DO NOT force the CPU into the socket to prevent bending the connectors on the socket and damaging the CPU!
  • Page 30 Z270 烈焰战神 U/ iGame Z270 YMIR U Installing Memory DIMMs Your new motherboard has 4 slots for DDR4 memory. They support dual channel DDR4 memory technology. There must be at least one memory bank populated to ensure normal operation. Use the following the recommendations for installing memory.
  • Page 31 硬件安装 Installing the Motherboard The sequence of installing the motherboard into the chassis depends on the chassis you are using and if you are replacing an existing motherboard or working with an empty chassis. Determine if it would be easier to make all the connections prior to this step or to secure the motherboard and then make all the connections.
  • Page 32 Z270 烈焰战神 U/ iGame Z270 YMIR U 2-5-2 Connecting header and Setting Switches This section takes you through all the connections and switch settings necessary on the motherboard. This will include: Power Connections 24-pin ATX power 8-pin ATX 12V power...
  • Page 33 硬件安装 Serial ATA 3.0/6.0 Gb/s connectors (7-pin) These connectors connect to Serial ATA 3.0/6.0 Gb/s hard disk drives and optical drives via Serial ATA 3.0/6.0 Gb/s signal cables. USB 3.0 connectors This connector is for USB 3.0 devices.
  • Page 34 Z270 烈焰战神 U/ iGame Z270 YMIR U USB2.0 connectors These connectors are for USB 2.0 ports. Connect the USB module cable to any of these connectors, then install the module to a slot opening at the back of the system chassis. These USB connectors comply with the USB 2.0 specification that supports up to 480Mbps connection speed.
  • Page 35 硬件安装 System panel connector This connector supports several chassis-mounted functions. System power LED (2-pin PLED) This 2-pin connector is for the system power LED. Connect the chassis power LED cable to this connector. The system power LED lights up when you turn on the system power, and blinks when the system is in sleep mode.
  • Page 36 Z270 烈焰战神 U/ iGame Z270 YMIR U CPU, Chassis, and Power fan connectors (CPUFAN1, CPUFAN2，SYSFAN1, SYSFAN2,PWR_FAN) Connect the fan cables to the fan connectors on the motherboard, making sure that the black wire of each cable matches the ground pin of the connector.
  • Page 37 硬件安装 PCI Express3.0 x16 Slot PCI Express3.0 x1 Slot Dual BIOS switch：JBIOS The motherboard provides1 dual BIOS switch，for changing to BIOS1 and BIOS2。...
  • Page 38 Z270 烈焰战神 U/ iGame Z270 YMIR U U.2 port this U.2 port is for SSD storage devices, the Data transmission rate is up to 32Gb/S。 M.2 Slot the motherboard has 2 M.2 slots，support MSATA and PCI-E3.0 x4 channel M.2 SSD，the Data transmission rate is up to 32Gb/S, support...
  • Page 39 硬件安装 ME jumper：ME Sometimes cant update bios, need short the me jumper to flash bios。 2-5-3 Back Panel IO Connector Parts PS/2 Mouse/ This connector is for a PS/2 Keyboard mouse/Keyboard. Connector LAN Jack The standard RJ-45 jack is for connection to single Local Area Network (LAN).
  • Page 40 Z270 烈焰战神 U/ iGame Z270 YMIR U Side Side surround speakers connector R/L(Gray) HDMI Onboard HDMI, connect to HDMI Monitor DisplayPort Onboard DisplayPort port, connect to DisplayPort Monitor USB Ports These connectors are for attaching USB devices such as keyboard, mouse, or other USB-compatible devices.

  • Page 41: 第三章 驱动程序安装说明

    第三章 驱动程序安装说明 插入七彩虹主板驱动程序安装光盘， 安装程序会自动运行， 弹出下面窗口。 CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥主板 的强劲性能。 （请以实物为准） 驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号 或者板载网卡型号，点击相应的按钮安装相应的驱动。...

  • Page 42: 第四章 Bios 设置

    第四章 BIOS 设置 该章介绍如何通过 BIOS 设置来更改系统设置，详细内容请参考此章。 该章包含下列内容: Main（系统信息） Advanced（高级 BIOS 设置） Chipset（芯片组设置） Security（安全设定） Boot（启动设置） C.Oclock（超频设置） 注意: 由于主板的 BIOS 版本在不断的升级，所以，本手册中有关 BIOS 的 描述仅供参考。 4-1 进入 BIOS 主界面 本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。 如下情形您需要运行 SETUP 程序： 注意: 1. 系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。2. 您想根据客户特征更改出厂时的默认设置。 进入设定程序 在计算机启动时，BIOS 进入开机自检(Post)程序，自检程序是一系列固定...
  • Page 43 BIOS 设置 如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的 Reset 键，重启您的电脑，也可以同时按下 <Ctrl> + <Alt>+<Delete> 来重 启电脑。 控制键位 < ↑↓← → > 向前、后、左、向移动选项 < Enter > 选定此选项 < Esc > 退出菜单或者从子菜单回到主菜单 < F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效 < F7> 从 CMOS 中恢复前次的 CMOS 设定值 < F9> 载入优化缺省值 < F10 > 保存改变后的...

  • Page 44: Bios 主界面

    Z270 烈焰战神 U/ iGame Z270 YMIR U 主菜单 主菜单显示了 BIOS 所提供的设定项目类别。 您可使用方向键选择不同 的条目。对选定项目的提示信息显示在屏幕的底部。 子菜单 如果你发现在左边某一区域有向右的指针符号（如上图所示），这就 意味此项附加了子菜单。 选中此项， 按下回车即可进入此选项子菜单。 然后您可以使用控制键在子菜单直接移动并改变设定值。 回到主菜单， 按下<Esc>。 主题帮助 BIOS 设定程序提供了帮助屏幕。你可以通过简单地按下<F1>键从任何 菜单中调出此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项 目。按下<Esc>退出帮助屏。 4-2 BIOS 主界面 Main（系统信息） 使用此菜单可查看 BIOS 和内存的基本信息， 并设置 BIOS 时间和日期。 Advanced（高级 BIOS 功能设定）...

  • Page 45: 系统信息（Main

    BIOS 设置 4-3 系统信息 （Main） Main Advanced Chipset Security Boot C.Oclock BIOS Information BIOS Vendor American Megatrends Core Version 5.12 →←Select Screen Compliancy UEFI 2.5; PI 1.4 Up/Down:Choose Item Project Version KBL0B010 x64 Enter/ Click: Select Build Date and Time 03/21/2017 11:51:01 +/-: Change Opt Access Level...

  • Page 46: 高级 Bios 设置（Advanced

    Z270 烈焰战神 U/ iGame Z270 YMIR U 4-4 高级 BIOS 设置 （Advanced） Main Advanced Chipset Boot Security C.Oclock Intel Optane Support CPU Configuration ACPI Settings SATA And RST Configuration Power Management Configuration Super IO Configuration Hardware Monitor Smart Fan Control...
  • Page 47 BIOS 设置 Intel(VMX) Virtualization Technology 开启或关闭 Intel 虚拟化技术。 Intel 虚拟化技术让您可以在同一平台的独立 数据分割区， 执行多个操作系统和应用程序。 设定值有： Disabled、 Enabled。 Intel(R) Speed Shift Technology 开启或关闭 Intel 变速技术。设定值有：Disabled、Enabled。 Intel（R）SpeedStep（tm） 设置开启或关闭增强型英特尔节能技术。 它是 Intel 推出的一种智能降频技 术。它能够根据不同的系统工作量自动调节处理器的电压和频率，以减少 耗电量和发热量。 超频时， 该选项需设置为 “Disabled” 。 设定值有: Disabled、 Enabled。 Turbo Mode 设置是否开启 Turbo 模式 （睿频加速模式） 。 设定值有： Enabled、 Disabled。 Active Processor Cores 设置激活处理器核心个数。设定值有：ALL、1、2、3。...
  • Page 48 Z270 烈焰战神 U/ iGame Z270 YMIR U SATA Mode Selection 设置 SATA 接口的工作模式。设定值有：AHCI、RAID/Optane。 SATA Controller Speed 设置 SATA 控制器的速度。设定值有：Default、Gen1、Gen2、Gen3。 Power Management Configuration（电源设置） EUP Function 设置是否开启 EUP 节能功能。设定值有：Disabled、Enabled。当开启 PS/2 鼠标/键盘唤醒和 USB 鼠标/键盘唤醒时，此选项需设置为“Disabled”。 USB KB/MS Wakeup Function 设置 USB 键盘/鼠标唤醒功能。设定值有：Disabled、 Enabled。...
  • Page 49 BIOS 设置 Serial Port 启动和关闭串口控制器。设定值有：Disabled、 Enabled。 Change Settings（更改设置） 此选项用来改变串口地址。 Hardware Monitor（硬件监控） CPU / SYS Temperature 显示当前“CPU/系统”的温度。 CFAN1/ SFAN1 Speed 显示当前“CPU 风扇 1/系统风扇 1”运行的速度。 CPU/DIMM/VBAT VOL 显示当前“CPU/内存/电池”电压值。 Smart Fan Control（智能风扇设置） Smart CFAN1 Controller 风扇智能运行 开启或关闭 CFAN1 。设定值有：Disabled、 Enabled。 Smart SFAN1 Controller 风扇智能运行...

  • Page 50: 芯片组设置（Chipset

    Z270 烈焰战神 U/ iGame Z270 YMIR U USB transfer time-out 此选项设定 USB2.0 总线上一数据传输的最长时间，如果在此时间内传输 没有完成，则报错给 EFI。此设置仅作用于 EFI，对 OS 下 USB 驱动无作用。 设定值有：1 Sec、5 Sec、10 Sec、20 Sec。 Device reset time-out 此选项设定 USB2.0 总线上存储设备复位所需的最长时间。 在此时间内， EFI 会检查存储设备是否可以接受指令。如果超时，则认为存储设备出错。 设定值有：10 Sec、20 Sec、30 Sec、40 Sec。...
  • Page 51 BIOS 设置 System Agent (SA) Configuration（北桥设备配置） Primary Display 设置主显示设备。设定值有：Auto（自动）、IGFX（集显）、PEG（独显）、 PCI、SG。 Internal Graphics 设置开启或关闭板载集成显卡。 设定值有：Auto、Disabled、Enabled。 GTT Size 设置显存大小。设定值有：2MB、4MB、8MB。 IGFX Memory Size 设置集显容量。设定值有：0M、32M、64M。 DVMT Total GFX Mem 设置集显共享显存的总容量。设定值有：128MB、256MB、MAX。 VT-d 设置开启或关闭 Intel VT-d 技术。运用 Intel VT-d 技术，虚拟机得以使用直 接 I/O 设备分配方式或者 I/O 设备共享方式来代替传统的设备模拟/额外设 备接口方式，从而大大提升了虚拟化的 I/O 性能。设定值有：Disabled、 Enabled。...

  • Page 52: 安全设置（Security

    Z270 烈焰战神 U/ iGame Z270 YMIR U 4-6 安全设置 （Security） Security Main Advanced Chipset Boot C.Oclock Administrator Password User Password →←Select Screen Check Password Setup Up/Down:Choose Item Enter/ Click: Select +/-: Change Opt F1: General Help F7: Previous Values F9: Optimized Defaults F10: Save &...
  • Page 53 BIOS 设置 User Password 在管理员密码设置成功后，会出现此选项，用于设置普通用户密码。请按 照下列步骤操作： 1. 选择“User Password “项目并按下“Enter”键。 2. 在“Greate New Password”窗口出现时，请输入欲设置的密 码，可以是六个字节内的英文、数字与符号。输入完成按下 ＜ Enter＞。 3. 接着会再出现 “Confirm New Password”窗口，再一次输入密 码以确认密码正确。若出现 “Invalid Password”提示信息，代表 于密码确认时输入错误，需重新操作。 若要更改用户的密码，请依照上述程序再运行一次密码设置。 按“F10”键保存后退出，密码设置即可生效。 Check Password 设定值有: Setup 、Always。选择“Setup”，只有在进行 BIOS 设置的时候 要求输入密码，选择“Always”，每次开机自检后都要求输入密码。 注意：有关管理员密码和用户密码：1. Supervisor password:能进入并修改 BIOS 设定程序。2. User password：能进入，但无权修改部分 BIOS 设定程 序。3.

  • Page 54: 启动设置（Boot

    Z270 烈焰战神 U/ iGame Z270 YMIR U 4-7 启动设置 （Boot） Main Advanced Security Boot Chipset C.Oclock Boot Configuration Setup Prompt Timeout →←Select Screen Bootup Numlock State Up/Down:Choose Item Full LOGO Display Enter/ Click: Select Auto +/-: Change Opt Boot Option Priorities...
  • Page 55 BIOS 设置 Boot Option Priorities（安装操作系统时的设置） 启动设备优先权设置。如果用户要安装操作系统, 请把“Boot Option #1” 设为你的光驱设备(CD-ROM)或你的 U 盘设备（前提是你的光驱里面的光 盘有操作系统或者是你的 U 盘里有 PE 系统）, 设置完成后按“F10”键保 存退出, 系统将从光驱或 U 盘启动。以下图片可供参考： 这是包含有 PE 系统的 U 盘, 可以安装操作系统， 将其设为第一启动顺序, 设置完成后按‘F10’键 保存并退出 BIOS，系统将从 U 盘启动。 第二启动顺序，硬盘设备...

  • Page 56: 超频设置（C.oclock

    Z270 烈焰战神 U/ iGame Z270 YMIR U 4-8 超频设置 （C.Oclock） Advanced Chipset Boot Security C.Oclock Main OverClocking Feature →←Select Screen CPU OverClock Up/Down:Choose Item Memory Configuration Enter/ Click: Select Voltage Configuration +/-: Change Opt F1: General Help F7: Previous Values F9: Optimized Defaults F10: Save &...
  • Page 57 BIOS 设置 耗电量和发热量。 超频时， 该选项需设置为 “Disabled” 。 设定值有: Disabled、 Enabled。 Turbo Mode 设置是否开启 Turbo 模式 （睿频加速模式） 。 设定值有： Enabled、 Disabled。 Memory Configuration（内存设置） Memory Profile（内存参数设置） 设置内存时序。设定值有：Default Profile（默认配置）、Custom Profile（自 定义设置，选择此选项，可以对内存进行超频设置）。 以下内容可作为超内存频率时参考使用： Memory Frequency 设置内存频率。 此项控制了 C A S 延迟，它决定了在 SDRAM 在接收指令后开始读取 的延迟时间（在时间周期中）。 tRCD/ tRP 设置控制...
  • Page 58 Copyright Notice The material in this document is the intellectual property of Colorful Technology and Development CO, LTD. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 59 Or our engineer, send the follow information to us! Customer name___ Purchase date___ Contacts_________ Contact phone___ Contact address___ Product model___ Product SN ___ Dealer name___ Dealer phone ___ Dealer address ___ Website: www.colorful.cn Service hotline: +86400-678-5866...
