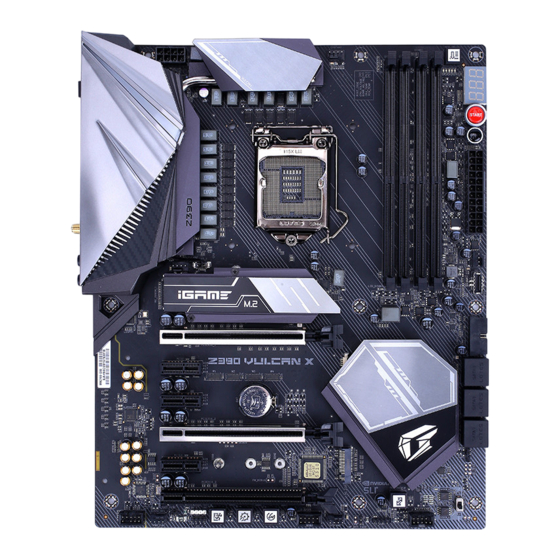

Colorful iGame Z390 Vulcan X Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
iGame Z390 Vulcan X

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the iGame Z390 Vulcan X and is the answer not in the manual?

Questions and answers

Related Manuals for Colorful iGame Z390 Vulcan X

Summary of Contents for Colorful iGame Z390 Vulcan X

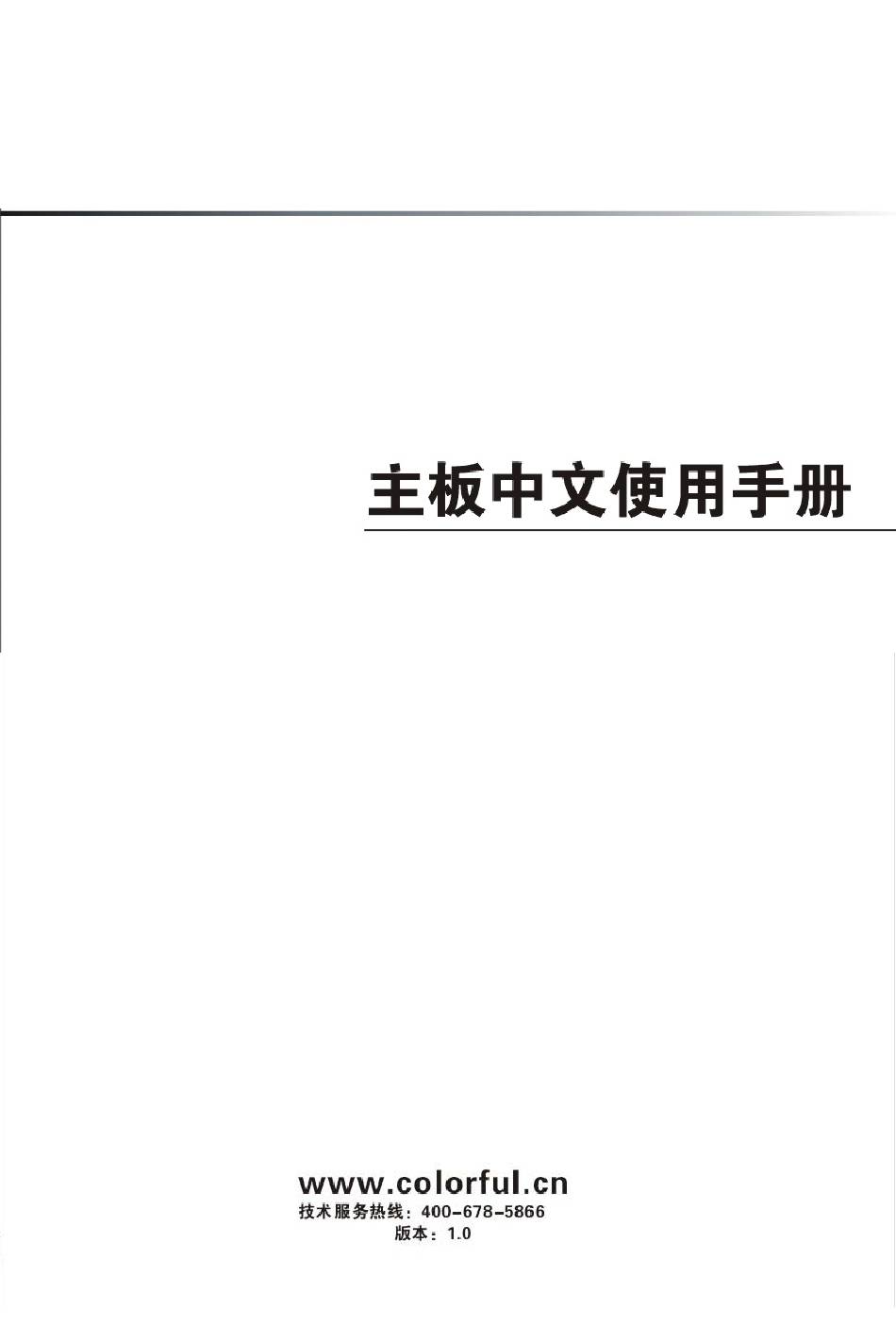

  • Page 1 Z390 Vulcan X...

  • Page 2: Table Of Contents

    Z390 Vulcan X 目录 第一章 简介 ......................1 1-1 主板特色 ....................1 1-2 主板规格 ....................1 1-3 主板布局图 ....................3 第二章 硬件安装 ....................5 2-1 基本硬件安装 ................... 5 2-2 按钮设置 ....................9 2-3 连接器和引脚连接头 ................11 2-4 背板接口介绍 ..................17 第三章...
  • Page 3 　 　 　 　 　 　 　 根据中华人民共和国信息产业部发布的《电子信息产品污 　 染控 　 　 制管理办法》 所展开的 SJ/T11364-2006 标准要求, 本产品污染控制标 　 　 识以及有毒有害物质或元素标识说明如下： 　 　 产品有毒有害物质或元素标识： 　 产品中有毒有害物质或元素的名称及含量 　 有毒有害物质或元素 　 　 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 多溴联苯 多溴二苯醚 (Cr(VI)) (PBB) (PBDE) 　 PCB 板...
  • Page 4 　 版权 　 　 本手册版权属于世和资讯公司所有，未经本公司书面许可，任何人不得对此说 　 　 明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。 　 　 　 声明 　 　 本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手 　 　 册或其所提到之产品的所有信息，所引起直接或间接的数据流失、利益损失或 事业终止，七彩虹及其所属员工恕不为其担负任何责任。除此之外，本用户手 　 　 册所提到的产品规格及信息仅供参考，内容亦会随时升级，恕不另行通知。本 　 用户手册的所有部分，包括硬体及软体，若有任何错误，七彩虹没有义务为其 　 担负任何责任。 　 　 商标版权 　 本手册使用的所有商标均属于该商标的持有者所有。 　 　 AMD, Athlon™, Athlon™ XP, Thoroughbred™ 和 Duron ™ 是 Advanced Micro 　...
  • Page 5 　 　 　 访问七彩虹的官方网站 （http://www.colorful.cn/） 获取产品和驱动程序等信息支持， 　 　 还可以登录七彩虹官方论坛（http://bbs.colorful.cn），获取技术指导。 　 　 通过拨打 400-678-5866 客户服务热线进行咨询，此外还可以直接与七彩虹各属 　 地平台服务中心联系，具体联系方法如下: 　 　 七彩虹科技全国区域售后服务平台业务范围及联系方式 　 　 　 　 平台名称 服务范围 联系方法 　 　 北京、天津、河北、河南、 北京服务平台 　 　 010—51261907 山东、山西、内蒙古 　 沈阳服务平台 辽宁、吉林、黑龙江 024—31321755 　 　...
  • Page 8 　 　 主板包装盒内附标准组件 　 　 　 在您打开本主板包装盒之后，请马上检查下面所列出的各项标准配件 是否齐全。 　 　 　 　 1 块 iGame Z390 Vulcan X 主板 　 　 6 条 SATA 6Gb/s 数据线 　 1 个 iGame SLI HB 桥接接器（2-WAY-M） 　 1 组 Wi-Fi 天线 　 　...

  • Page 9: 第一章 简介

    　 　 　 1-1 主板特色 　 　 iGame Z390 Vulcan X 主板采用 Intel Z390 芯片组, 支持 Intel LGA1151 Coffee 　 　 Lake 系列处理器,支持双通道 DDR4-４０00（OC）/3８００（OC）/3６00（OC） 　 /3４００ （ OC ） /3300 （ OC ） /3200 （ OC ） /3000 （ OC ） /2800 （ OC ）...
  • Page 10 Z390 Vulcan X 扩展插槽 3 个 PCI Express 3.0x1 插槽 3 个 PCI Express 3.0x16 插槽（X16+X8+X4） 2 个 M.2 插槽 1 个 CNVI WiFi / BT 模块插槽 （搭载 Intel 9000 系列 CNVi WiFi 模块） 存储设备 主板提供 6 个 SATA3.0 6Gb/s 硬盘接口...

  • Page 11: 主板布局图

    简介　 　 1 个板载数码卡显示功能切换按钮（80P_SW） 1 个 5V 炫彩 RGB 灯带/风扇连接头（LED_3） 　 　 1 个 12V RGB 灯带/风扇连接头（LED_4） 　 　 　 　 1-3 主板布局图 　 ○ ○ ○ ○ ○ 　 　 　 　 　 　 ○ 　 　 ○ 　 　 ○...
  • Page 12 Z390 Vulcan X 主板布局图介绍： 1、8P 12V 电源插座 2、Intel LGA1151 Coffee Lake 系列处理 器插槽 3、CPU 风扇插座 4、DDR4 内存条插槽 5、板载数码卡显示功能切换按钮 6、板载数码卡 7、开关机按钮 8、重启按钮 9、24P 电源插座 10、辅助风扇插座 11、USB3.1 Gen2 TYPE-C 接口扩展连接头 12、USB3.0 接口扩展连接头 13、SATA3.0 6Gb/s 硬盘插座 14、喇叭插针 15、M.2 插槽,支持 2242/2260/2280 规格 16、诊断卡连接头...

  • Page 13: 第二章 硬件安装

    　 第二章 硬件安装 　 　 　 　 请参照以下步骤，完成电脑的安装： 　 　 安装中央处理器（CPU） 　 安装内存 　 　 装入机箱 　 　 安装所有扩展卡 　 　 连接所有讯号线、排线、电源线及面板控制线 　 　 2-1 基本硬件安装 　 　 安装中央处理器和风扇 　 本主板具备一个 Socket 1151 处理器插槽，本插槽是专为 Intel LGA1151 接口 　 　 Coffee Lake 系列处理器所设计。请依照以下步骤安装处理器和风扇： 　...
  • Page 14 Z390 Vulcan X...
  • Page 15 硬件安装　 　 安装内存 　 　 主板提供 4 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上 的位置。 　 　 一条内存: 你可以插入到任何一个内存条插槽。 　 　 两条内存: 插入到 DIMM1 和 DIMM3 插槽，或 DIMM2 和 DIMM4 插槽, 　 以组建双通道。. 　 　 三条内存: 不要安插 3 条内存，可能会引起故障。 　 　 四条内存: 插入到 DIMM1、DIMM2、DIMM3、DIMM4 插槽。 　...
  • Page 16 Z390 Vulcan X 构建 AMD CrossFire™/NVIDIA® SLI™系统 1、主板提供3个PCI Express3.0 x16插槽，支持3-Way/2-Way AMD CrossFire ™ 及 2-Way NVIDIA® SLI ™ 技术。请参照下列方法构建AMD CrossFire/NVIDIA® SLI™ 系统。 系统需求 操作系统 Windows10 具备相同品牌、相同型号且支持 CrossFire/SLI 功能的显卡以及其驱动 程序 电力足够的电源供应器 2、连接显卡 将显卡分别安装至主板上的 PCI Express x16 插槽。（注：若要构建 2-Way 系统，请将显卡安装在 PCIEX16 及 PCIEX8 插槽）...

  • Page 17: 按钮设置

    硬件安装　 　 2-2 按钮设置 　 　 双 BIOS 切换器：SPIROM_SW 　 　 　 　 主板提供 1 个双 BIOS 切换器，用于切换 SPIROM_A 和 SPIROM_B。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 自动超频按钮：QUICK_OC 　 主板提供一个 CPU 自动超频按钮， 系统下按此键， 并重新启动计算机， 　...
  • Page 18 Z390 Vulcan X 自动进入 BIOS 界面按钮：BIOS_SET 主板提供一个自动进入 BIOS 界面按钮，系统下按此键，关机后开机或 重启后将自动进入 BIOS 设定画面。 一键更新 BIOS 按钮：BIOS_UPDATE 将 BIOS 文件命名为 EBOOT.ROM，放入 U 盘根目录，系统下按此键， 重新启动将自动进入 BIOS 更新界面。...

  • Page 19: 连接器和引脚连接头

    硬件安装　 　 80P_SW 按钮： 　 　 主板提供一个板载数码卡，用于侦测 DEBUG/CPU 电压/内存电压/CPU 　 　 温度/芯片组温度。80P_SW 按钮则用于切换数码卡的这些显示功能。 　 　 出货时，数码卡默认为侦测 DEBUG。按下该按钮，即可切换数码卡的 　 显示功能。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 2-3 连接器和引脚连接头 　 电源连接器：ATX_POWER，ATX_12V 　 在与电源适配器相连时，请务必确认，电源适配器的接头安装方向正 　...
  • Page 20 Z390 Vulcan X 前面板开关和指示灯连接：F_PANEL PWR_ON：ATX 电源开关。短接此引脚可以开机。 RST：重启开关。短接此引脚，不需要关闭系统电源即可重新启动计算 机。 PWR_LED：电源指示灯。当系统电源开启时，此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时，此灯会亮起。 SATA 端口连接器：SATA1-6 主板提供 6 个 SATA3.0 6Gb/s 硬盘接口。...
  • Page 21 硬件安装　 　 M.2 插槽 　 　 主板提供 2 个 M.2 插槽，其中，丝印为“M2_2280M_1”的插槽支持 　 　 PCI-e x4 SSD，丝印为“M2_2280M”的插槽支持 PCI-e x4 和 MSATA 　 　 SSD。两个 M.2 插槽都支持 2242/2260/2280 尺寸规格的 SSD，数据传 　 输率最高可达 32Gb/s。 　 　 两个 M.2 插槽都支持 Intel OPTANE 技术。它是 Intel 最新推出的非易失 　...
  • Page 22 Z390 Vulcan X WIFI/BT 模块插槽：M2_1 主板提供 1 个 WIFI/BT 模块插槽，支持 2230 尺寸规格的 CNVI WiFi /BT 模块。出货时搭载 Intel 9000 系列 CNVi WiFi 模块。 前置音频接口连接：F_AUDIO 您可以在前置面板接口上连接一个音频接口，它是和 I/O 前置面板连 接规格兼容的。...
  • Page 23 硬件安装　 　 USB2.0 接口扩展连接头：F_USB1，F_USB2 　 　 主板提供 2 个 USB2.0 连接头，可扩展至 3 个 USB2.0 接口。USB2.0 接 　 　 口传输速率最高可达到 480Mbps，可以提供高速的互联网连接、互动 　 　 式电脑游戏，还可以同时运行高速的外围设备。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 USB3.0 接口扩展连接头：USB3F1 　...
  • Page 24 Z390 Vulcan X USB3.1 Gen2 Type-C 接口扩展连接头（USB31FC1） 主板提供 1 个 USB3.1 Gen2 Type-C 接口扩展连接头。 风扇插座：CPUFAN1，CPUFAN2，SYSFAN1，SYSFAN2，PWR_FAN 主板共提供 5 个风扇插座， 用来降低 CPU 和系统的温度。 其中 CPUFAN1 和 CPUFAN2 是 CPU 风扇插座，连接 CPU 风扇，用来降低 CPU 温度。...

  • Page 25: 背板接口介绍

    硬件安装　 　 RGB 风扇插座：LED_3，LED_4， 　 　 主板提供 2 个 RGB 风扇插座。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 2-4 背板接口介绍 　 　 　 后置面板提供丰富的输入和输出接口。 　 　 　 　 　 CLR_CMOS 按钮：后置清 CMOS 按钮。 光纤...
  • Page 26 Z390 Vulcan X 接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的 游戏控制。 USB3.1 Gen2 Type-A 设备连接端口：可连接到使用 USB3.1 Gen 2 Type-A 接口的硬件设备，此接口可以向下兼容。 USB3.1 Gen2 Type-C 设备连接端口：这个接口可连接到使用 USB3.1 Gen2 Type-C 型接口的硬件设备，此接口不需要担心插入方向，支持 正插和反插。 网络连接端口：连接网线。请参考下表中各灯的说明。 信号状态 说明 亮橘色灯 传输速率 1 Gbps 亮绿色灯 传输速率 100 Mbps 灯灭 传输速率 10 Mbps M2_1 端口：连接 Wi-Fi 天线。...

  • Page 27: 第三章 驱动程序安装说明

    　 第三章 驱动程序安装说明 　 　 　 　 插入七彩虹主板驱动程序安装光盘， 安装程序会自动运行， 弹出下面窗口。 　 　 　 CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥主板 　 　 的强劲性能。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 （请以实物为准） 驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号 或者板载网卡型号，点击相应的按钮安装相应的驱动。...

  • Page 28: 第四章 Bios 设置

    　 第四章 BIOS 设置 　 　 　 　 该章介绍如何通过 BIOS 设置来更改系统设置，详细内容请参考此章。 　 　 该章包含下列内容: 　 　 　 Main（系统信息） 　 　 Advanced（高级 BIOS 设置） 　 　 Chipset（芯片组设置） C.Oclock（超频设置） 　 Security（安全设定） 　 Boot（启动设置） 　 　 Exit（退出设置） 　 注意: 由于主板的 BIOS 版本在不断的升级，所以，本手册中有关 BIOS 的 　...
  • Page 29 ＢＩＯＳ 设置　 如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的 　 Reset 键，重启您的电脑，也可以同时按下 <Ctrl> + <Alt>+<Delete> 来重 　 　 启电脑。 　 　 控制键位 　 　 　 < ↑↓← → > 向前、后、左、右移动选项 　 　 < Enter > 选定此选项 　 　 < Esc > 退出菜单或者从子菜单回到主菜单 　 　 < F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效...

  • Page 30: Bios 主界面

    Z390 Vulcan X 主菜单 主菜单显示了 BIOS 所提供的设定项目类别。 您可使用方向键选择不同 的条目。对选定项目的提示信息显示在屏幕的底部。 子菜单 如果你发现在左边某一区域有向右的指针符号（如上图所示），这就 意味此项附加了子菜单。选中此项，按下回车即可进入此选项子菜单。 然后您可以使用控制键在子菜单直接移动并改变设定值。 回到主菜单， 按下<Esc>。 主题帮助 BIOS 设定程序提供了帮助屏幕。你可以通过简单地按下<F1>键从任何 菜单中调出此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项 目。按下<Esc>退出帮助屏。 4-2 BIOS 主界面 Main（系统信息） 使用此菜单可查看 BIOS 和内存的基本信息， 并设置 BIOS 时间和日期。 Advanced（高级 BIOS 功能设定） 使用此菜单可对系统的高级特征进行设定。 Chipset（高级芯片组功能设定） 使用此菜单可以对芯片组进行相应的设定，优化系统的性能表现。 C.Oclock（超频设置） 此菜单可以对 CPU/芯片组及内存进行超频，优化系统的性能表现。...

  • Page 31: 系统信息（Main

    ＢＩＯＳ 设置　 　 4-3 系统信息 （Main） 　 　 　 　 System Language（语言） 　 　 设置 BIOS 的语言界面。设定值有：English、中文等选项。 　 　 　 System Date（日期） 　 　 设置日期，日期的格式为<星期><月><日><年>。 　 　 day 星期，从 Sun. （ 星期日）到 Sat. （ 星期六） 。由 BIOS 定义，只读。 　 Month 月份，从 Jan.（一月）到 Dec.（十二月）。 　...
  • Page 32 Z390 Vulcan X LAN Configuration（网络设置） Onboard LAN Controller 开启或关闭板载网卡控制器。设定值有：Disabled、 Enabled。 Launch PXE OpROM 开启或关闭无盘启动。设定值有：Disabled、UEFI only、Legacy only。 PC Health status（电脑健康状态） Smart Fan Function 设置开启或关闭智能风扇功能。点击此选项，会出现以下子菜单： Smart Fan Select 选择哪个风扇启用智能运行。 设定值有： CPU Fan1 （ CPU 风扇 1） 、 CPU Fan2 （CPU 风扇 2）、System Fan1（系统风扇 1）。...
  • Page 33 ＢＩＯＳ 设置　 　 Wake on LAN 设置网络唤醒。设定值有：Disabled、Enabled。 　 　 　 　 Resume By USB 　 　 设置 USB 唤醒。设定值有：Disabled、Enabled。 　 Resume By RTC Alarm 　 　 设置定时唤醒。 设定值有： Disabled、 Every Day、 Enabled。 如果选 “Enabled” ， 则会弹出具体唤醒时间的设置。以日期/小时/分/秒的格式来表示。各项目 　 　 合理的范围是： Day/日期 （1-31， 0 则表示每一天） ， Hour/时(0-23), Minute/ 　...
  • Page 34 Z390 Vulcan X Enhanced Halt（C1E） 设置增强型 C 状态。设定值有：Disabled、Enabled。 Intel (R) Speed Shift Technology 设置是否开启 Intel 变速技术。设定值有：Disabled、Enabled。 SATA Configuration（SATA 设置） SATA Mode 设置 SATA 接口的工作模式。设定值有：AHCI、Intel RST Premium With Intel Optane System Acceleration（Intel Optane 技术，Intel 最新的非易失性存储 技术）。 SATA Port 显示 SATA 接口的连接情况。...

  • Page 35: 芯片组设置（Chipset

    ＢＩＯＳ 设置　 　 4-5 芯片组设置 （Chipset） 　 　 　 　 　 　 A dvanced Chi p set C.Ocloc k Securit y Main 　 Boot Exit 　 　 　 　 》System Agent Configuration 　 　 →←Select Screen 》PCH Configuration ↑↓/Click:Select Item 　...

  • Page 36: 超频设置（C.oclock

    Z390 Vulcan X Above 4GB MMIO BIOS assignment 开启或关闭 4G 以上内存映射的 IO BIOS 分配。设定值有：Disabled、 Enabled。 PCH Configuration（南桥设置） Azalia HD Audio 开启或关闭高保真音频控制器。设定值有：Disabled、Enabled。 Case Open Warning 设置机箱打开警告。设定值有：Disabled（禁用）、Enabled（启用）、Clear （清除）。 ME Configuration（ME 设置） ME Control 设置开启或关闭 ME 固件。设定值有：Disabled、Enabled。 ME FW Version 显示 ME FW 版本。...
  • Page 37 ＢＩＯＳ 设置　 CPU OverClocking Configuration（CPU 超频功能设置） 　 　 　 EIST 　 　 EIST 全名为“Enhanced Intel SpeedStep Technology”，它是一种智能降频 　 　 技术，它能够根据不同的系统工作量自动调节处理器的电压和频率，以减 少耗电量和发热量。设定值有： Disabled、 Enabled。 　 　 　 Turbo Boost 　 　 Turbo Boost，故名思义，就是加速模式，它是基于 Nehalem 架构的电源管 理技术，通过分析当前 CPU 的负载情况， 智能地完全关闭一些用不上的核 　 　 心，把能源留给正在使用的核心，并使它们运行在更高的频率，进一步提...
  • Page 38 Z390 Vulcan X 置参数设置内存频率。选择“Manual” ，可对内存频率进行超频设置。 以下内容可作为超内存频率时参考使用： Memory Frequency 设置内存频率。 CAS Latency Time（tCL） 此项控制了 C A S 延迟，它决定了在 SDRAM 在接收指令后开始读取的延 迟时间（在时间周期中）。 RAS/ CAS Delay（tRCD） 此项目用于选择从 RAS (Row Address Strobe) 到 CAS (Column Address Strobe)在相同的 bank 读写数据时所延迟的时间。设定的周期越短，DRAM 运行越快。 ROW Precharge Time（tRP）...
  • Page 39 ＢＩＯＳ 设置　 　 小越好。延迟越低，表示下一个 bank 能更快地被激活，进行读写操作。 然而，由于需要一定量的数据，太短的延迟会引起连续数据膨胀。于桌面 　 　 计算机来说，推荐 TRRD 值设定为 2 个时钟周期，这是最佳的设置，此时 　 　 的数据膨胀可以忽视。 　 　 Write to Read Delay（tWTR） 　 TWTR 表示“读到写延时”。它设定向 DDR 内存模块中的同一个单元中， 　 　 在最后一次有效的写操作和下一次读操作之间必须等待的时钟周期。 　 　 Over Voltage Configuration（电压设置） 　 　 　 CPU/DIMM/VCCSA/VCCIO Voltage 　...

  • Page 40: 安全设置（Security

    Z390 Vulcan X Profile Configuration（配置文件设置） save Profile 设置是否保存存储文件。 Restore last setting 设置还原到之前的设置。设定值有：Disabled、 Enabled。 4-7 安全设置 （Security） Administrator Password 本项目用于设置系统管理员密码。请按照下列步骤操作： 1. 选择“Administrator Password” 项目并按下“Enter”键。 2. 当“Greate New Password”窗口出现时，输入欲设置的密码，可 以是六个字节内的英文、数字与符号，输入完成按下“Enter”键。 3. 按下“Enter”键后会出现“Confirm New Password”窗口，再一次 输入密码以确认密码正确。若出现“Invalid Password”提示信息，代 表于密码确认时输入错误，需重新操作。 若要更改系统管理员的密码，请依照上述程序再运行一次密码设置。 按“F10”键保存后退出，密码设置即可生效。 User Password Status 此选项用于设置普通用户密码。请按照下列步骤操作：...

  • Page 41: 启动设置（Boot

    ＢＩＯＳ 设置　 　 4-8 启动设置 （Boot） 　 　 　 　 　 　 A dvanced Chi p set C.Ocloc k Securit y Main Boot Exit 　 　 　 Boot Configuration 　 　 Operating system select Manual 　 　 Fast Boot Disabled →←Select Screen Bootup Numlock State 　...

  • Page 42: 退出设置（Exit

    Z390 Vulcan X Set Boot Priority 启动设备优先权设置。如果用户要安装操作系统, 请把“Boot Option #1”设为你的光驱设备(CD-ROM)或你的 U 盘设备(前提是你的光驱里 面的光盘有操作系统或者是你的 U 盘里有 PE 系统), 设置完成后按 “F10”键保存退出, 系统会从你的光驱或 U 盘启动。 4-9 退出设置 （Exit） 退出选项包括： 保存并退出设置/不保存并退出设置/保存设置并重启/不保 存设置并重启/保存设置/不保存设置/载入优化缺省值。 Save Changes and Exit（退出设置程序并储存设置） 若当你选择“Save Changes and Exit”,就会出现如下的信息： Save configuration and Exit ？...

  • Page 43: Chapter 5 English Introduction

    Colorful company reserves the finally explanatory rights. 　 　 Motherboard Features iGame Z390 Vulcan X motherboard based on Intel Z390 chipset, support Intel LGA1151 Coffee Lake processors, support dual channel DDR4-3600（OC） /3466（OC）/3400（OC）/3333（OC）/3300（OC）/3200（OC）/3000（OC） /2800（OC）/2666/2400/2133MHz non-ECC、Un-buffered memory, support XMP technology.
  • Page 44 Z390 Vulcan X Motherboard Specifications Form factor Chipset Intel Z390 support Intel LGA1151 Coffee Lake series processors：Intel® Core™ i9 / Intel® Core i7 / Intel® Core i5 / Intel® Core i3 /Intel® Pentium® / Intel® Celeron® Memory Offer 4 DIMM slots Support dual channel DDR4-3600（OC）/3466（OC）/3400（OC）...
  • Page 45 Ｉｎｔｒｏｄｕｃｔｉｏｎ　 　 Onboard header/jumper/button 　 　 1*Front panel audio connector（FRONT_AUDIO1） 　 　 1*System Panel connector（F_PANEL） 　 　 2*USB2.0 header（F_USB1,F_USB2） 　 1*USB3.0 header（USB3F1） 　 　 1*USB3.1 Gen2 Type-C header（USB31FC1） 2*CPU FAN（CPUFAN1, CPUFAN2） 　 　 3*System FANS（SYSFAN1, SYSFAN2,PWR_FAN） 　 　 1*PC speaker connector（BZ） 　...
  • Page 46 Z390 Vulcan X Motherboard Layout ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ （This is for your reference only）...
  • Page 47 Ｉｎｔｒｏｄｕｃｔｉｏｎ　 　 Motherboard layout introduction： 　 　 1、8P ATX 12V Power connector 2、 LGA 1151 socket （ Coffee Lake series 　 　 processors） 　 　 3、CPU FAN header 4、DIMM4 slots 　 5、Onboard debug card display 　 　 6、Onboard debug card function switch button 　...

  • Page 48: Hardware Installation

    Z390 Vulcan X 5-2 Hardware Installation This section will guide you through the installation of the motherboard. The topics covered in this section are: Preparing the motherboard Installing the CPU Installing the CPU fan Installing the memory Installing the motherboard...
  • Page 49 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 There are many different fan types that can be used with this 　 motherboard. Follow the instruction that came with you fan assembly. Be 　 　 sure that the fan orientation is correct for your chassis type and your fan assembly.
  • Page 50 Z390 Vulcan X One DIMM: Install into DIMM1. You can install the DIMM into any slot, however, slot 1 is preferred. 2 DIMMs: Install into DIMM1&DIMM3 slot, or DIMM2&DIMM4 slot, to build dual channel。. 3 DIMMs: don’t install 3 DIMMs，may cause fault。...
  • Page 51 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 Be sure that the CPU fan assembly has enough clearance for the chassis covers to lock into place and for the expansion cards. Also make sure the CPU 　 　 Fan assembly is aligned with the vents on the covers. 　...
  • Page 52 Z390 Vulcan X Serial ATA III Chassis Fans Rear panel USB 2.0 Adapter Expansion slots ATX power connectors (24-pin ATXPWR, 8-pin ATX12V) These connectors are for an ATX power supply. The plugs from the power supply are designed to fit these connectors in only one orientation.
  • Page 53 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 USB 3.0connectors： USB3F1 　 　 This connector is for USB3.0 devices.It support power-off charge and fast charge! These USB connectors can up to 5Gb/s connection 　 　 speed,can be downwards compatible with USB2.0/1.1 devices. 　 　 　 　 　 　...
  • Page 54 Z390 Vulcan X USB3.1 Gen2 Type-C connectors： USB31FC1 This connector is for USB3.1 Gen2 Type-C devices. Front panel audio connector This connector is for a chassis-mounted front panel audio I/O module that supports either High Definition Audio or AC`97 audio standard.

  • Page 55: System Panel Connector（F_Panel

    Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 System panel connector 　 　 This connector supports several chassis-mounted functions. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 System power LED (2-pin PLED) 　 This 2-pin connector is for the system power LED. Connect the chassis 　...
  • Page 56 Z390 Vulcan X CPU, Chassis, and Power fan connectors (CPUFAN1，CPUFAN2，SYSFAN1， SYSFAN2，PWR_FAN) Connect the fan cables to the fan connectors on the motherboard, making sure that the black wire of each cable matches the ground pin of the connector. PCI Express x16 Slot The PCI Express x16 slot is reserved for a graphics or video card.
  • Page 57 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 Setting up AMD CrossFire /NVIDIA ® SLI Configuration 　 　 This motherboard has three PCI Express3.0 x16 slots ,supports 　 　 3-Way/2-Way AMD CrossFire™ and 2-Way NVIDIA® SLI™ technology.Please refer to the following methods to set up: 　 　 　...

  • Page 58: Dual Bios Switch Button（Spirom_Sw

    Z390 Vulcan X Dual BIOS switch：SPIROM_SW The motherboard has one bios switch， switch to SPIROM_A or SPIROM_B, choose which bios to use。 Auto overclocking button：QUICK_OC The motherboard has one CPU Auto overclocking button，press this button,the operating system will restart, the CPU will Auto overclocking。...

  • Page 59: One-Key Update Bios Button（Bios_Update

    Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 Auto enter bios interface button：BIOS_SET 　 　 Press this button,when boot up or restart will auto enter bios interface。 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 One key update bios button：BIOS_UPDATE 　...
  • Page 60 Z390 Vulcan X 80P_SW button： The motherboard has debug card LED light,can detect DEBUG/CPU Voltage/Memory Voltage/CPU temperature/Chipset temperature. 80P_SW this button can switch these functions. the default is the debug function. WIFI/BT module slot:M2_1 The motherboard has one WIFI/BT module slot,support 2230 size CNVI...
  • Page 61 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ　 　 M.2 Slot 　 　 The motherboard has two M.2 slots，screen printing as "M2_2280M_1" slot, support PCIE channel M.2 SSD, silk screen as "M2_2280M" slot, 　 　 support PCIE and MSATA channel M.2 SSD， the Data transmission rate is 　...
  • Page 62 Z390 Vulcan X Parts CLR_CMOS Button This button is for clear COMOS. SPDIF connector This connector is for SPDIF audio devices LAN Jack The standard RJ-45 jack is for connection to single Local Area Network (LAN). You can connect a network cable to...

  • Page 63: Bios Setting

    ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 　 　 5-3 BIOS Setting 　 　 This chapter introduces how to change the system settings through BIOS settings. 　 　 Please refer to this chapter for details. 　 The chapter contains the following: 　 　 Main（System Information） 　...
  • Page 64 Z390 Vulcan X BIOS Setup Program Function Keys < ↑↓← → > Move the selection bar to select a setup menu < Enter > Execute command or enter a menu < Esc > Main Menu: Exit the BIOS Setup program Submenus: Exit current submenu <...
  • Page 65 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 5-3-2 BIOS Setup Menus 　 　 Main（System Information） 　 　 Use this menu to view BIOS and memory basic information, and set the 　 　 BIOS time and date。 　 Advanced（Advanced BIOS Features） 　 　 Use this menu to set the advanced features of the system. 　...
  • Page 66 Z390 Vulcan X 5-3-3 Main（System Information） A dvanced Chi p set C.Ocloc k Securit y Main Boot Exit BIOS Information →←Select Screen ↑↓/Click:Select Item System Language English Enter/ Dbl Click: Select System Date Fri 10/19/2018 +/-: Change Opt System Time 23：25：21...
  • Page 67 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 5-3-4 Advanced（Advanced BIOS Features） 　 　 　 　 A dvanced Chi p set C.Ocloc k Securit y Main 　 　 Boot Exit 　 》LAN Configuration 　 　 》PC Health status 　 　 》Power Management setup →←Select Screen 》ACPI Settings 　...
  • Page 68 Z390 Vulcan X Smart Fan Mode Set the smart fan mode. Options:Normal、Quiet、Silent、Manual、Disabled. CPU Temperature(DTS) Displays the current CPU temperature. System Temperature Displays the current system temperature. CPU Fan1 / CPU Fan2 Speed Displays the current CPU Fan1 / CPU Fan2 running speed.
  • Page 69 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 Restore AC Power Loss 　 　 after power failure，set the state of the PC when the power restores again.Options: Power Off、Power On、Last State（State of the last power 　 　 outage） 　 　 　 ACPI Settings 　 　 ACPI Sleep State 　...
  • Page 70 Z390 Vulcan X SATA Configuration SATA Mode Set the work mode of the SATA.Options:AHCI、Intel RST Premium With Intel Optane System Acceleration （ Intel Optane technology ， Intel's latest nonvolatile storage technology）。 SATA Port Display SATA Port connection and related Settings.
  • Page 71 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 5-3-5 Chipset（Advanced Chipset Features） 　 　 　 　 A dvanced Chi p set C.Ocloc k Securit y Main Boot Exit 　 　 　 　 　 》System Agent Configuration 　 　 →←Select Screen 》PCH Configuration ↑↓/Click:Select Item 　 　 》ME Configuration Enter/ Dbl Click: Select 》Graphics Configuration...
  • Page 72 Z390 Vulcan X Above 4GB MMIO BIOS assignment Turn on or close the IO BIOS allocation for memory mapping above 4G.Options: Disabled and Enabled. PCH Configuration（South Bridge Configuration） Azalia HD Audio Open or close the hi-fi audio controller. Options:Disabled、Enabled.
  • Page 73 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 5-3-6 C.Oclock（OverClock Settings） 　 　 　 　 A dvanced Chi p set C.Ocloc k Securit y Main Boot Exit 　 　 　 C.Oclock 　 　 》CPU OverClocking Configuration 　 　 →←Select Screen 》Memory Configuration ↑↓/Click:Select Item 　 　 》Over Voltage Configuration Enter/ Dbl Click: Select 》LED Light Configuration...
  • Page 74 Z390 Vulcan X Boot performance Mode Set boot performance mode. Options:Max Non-Turbo Performance、Max Battery、Turbo Performance. TDP LOCK Set TDP power limit.Options:Disabled、 Enabled. CPU Ratio Set CPU Ratio. 1-4 Core Ratio Limit Override This setup of CPU core frequency technology, you can modify the frequency of the target frequency, note that the 1-4 here is not 1-4 per core, but the number of cores.
  • Page 75 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 data at the same bank. The shorter the set period, the faster the DRAM will run. 　 　 　 　 ROW Precharge Time (tRP) 　 　 This project is used to control how long after the Precharge command is 　...
  • Page 76 Z390 Vulcan X value be set to two clock cycles, which is the best setting when data expansion can be ignored. Write to Read Delay (tWTR) TWTR means "read to write delay". It sets the clock cycle that must wait between the last valid write operation and the next read operation in the same cell in the DDR memory module.
  • Page 77 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 Profile Configuration 　 　 save Profile 　 　 Sets whether to save the storage file. 　 　 Restore last setting 　 Set to restore to previous settings. 　 　 Options:Disabled、 Enabled. 　 　 5-3-7 Security（security settings) 　 　 　...
  • Page 78 Z390 Vulcan X Password" prompt message, which represents an error when the password is confirmed, it needs to do it again. if you want to change a user's password,please run the password settings again in accordance with the above procedure.
  • Page 79 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　　 　 Quiet Boot 　 　 Set quiet start.Options:Disabled、 Enabled. 　 　 Update System BIOS 　 　 Set to update system BIOS.Options:Disabled、 Enabled. 　 Boot mode select 　 　 Select boot mode.Options:LEGACY,UEFI,DUAL. 　 　 Set Boot Priority 　 　 Boot device priority settings.If the user wants to install the operating 　...
  • Page 80 Copyright Notice The material in this document is the intellectual property of Colorful Technology and Development CO, LTD. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 81 Or our engineer, send the follow information to us! Customer name______________ Purchase date_______________ Contacts____________________ Contact phone_______________ Contact address______________ Product model_______________ Product SN __________________ Dealer name________________ Dealer address _____________ _ Dealer phone ________________ Website: www.colorful.cn Service hotline: +86400-678-5866...
