ABBINAMENTO
RADIOCOMANDI
4
ANTENNA
(non tagliare e non
nastrare con il resto
del cablaggio)
NEGATIVO
BATTERIA (-)
LED
COMANDO
NEGATIVO
RELE' CLACSON
BLOCCO
AVVIAMENTO

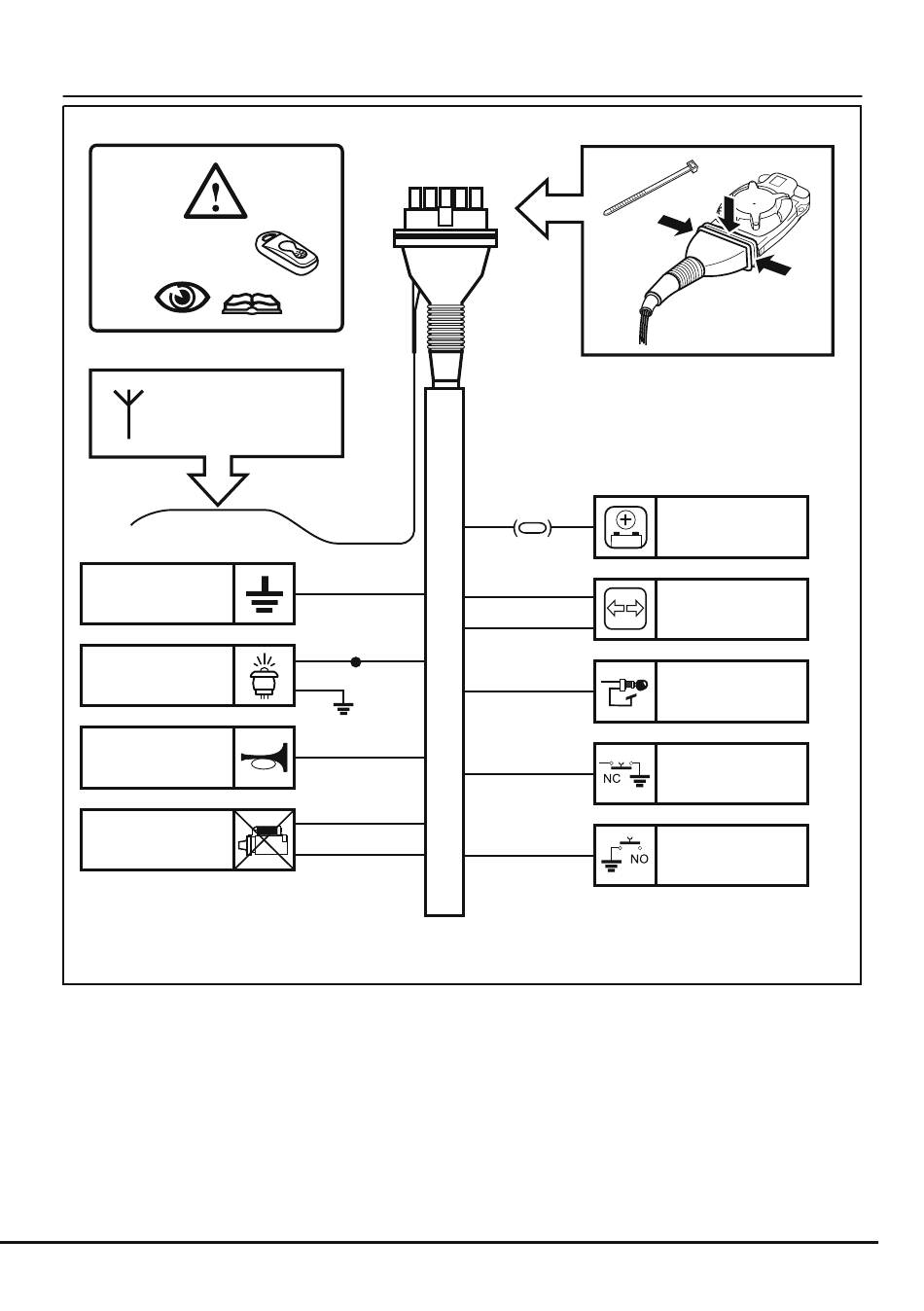

Fig.3
Manuale Installazione DEFCOM 3.1B

3. SCHEMA GENERALE

ROSSO
NERO
ROSSO BIANCO
NERO
MARRONE
BLU (C)
GRIGIO (NO)
Installare fusibile
da 15A
AZZURRO
AZZURRO
ARANCIONE
GIALLO/VERDE
VIOLA
POSITIVO
BATTERIA
(+12V)
INDICATORI
DI DIREZIONE
POSITIVO CHIAVE
DI AVVIAMENTO
(+15)
PROTEZIONE A STACCO
DI MASSA (COLLEGARE
A MASSA SE NON
SI UTILIZZA)
PROTEZIONE
PER CONTATTO
A MASSA
3
