CAME RIOED8WS Manual
Hide thumbs Also See for RIOED8WS:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 9
FA01259M4A
IT Italiano
EN English
FR Français
RU Pусский
CAME S.p.A.
Via Martiri Della Libertà, 15
31030 - Dosson di Casier
Treviso - Italy
FA01259M4A - 10/2018
IP54
145
34
57
55°C
-20°C
A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RIOED8WS and is the answer not in the manual?

Questions and answers

Summary of Contents for CAME RIOED8WS

  • Page 1 IP54 FA01259M4A ① ② IT Italiano ③ EN English FR Français ④ RU Pусский CAME S.p.A. Via Martiri Della Libertà, 15 31030 - Dosson di Casier Treviso - Italy 55°C -20°C FA01259M4A - 10/2018...
  • Page 2   FA01259M4A - 10/2018...

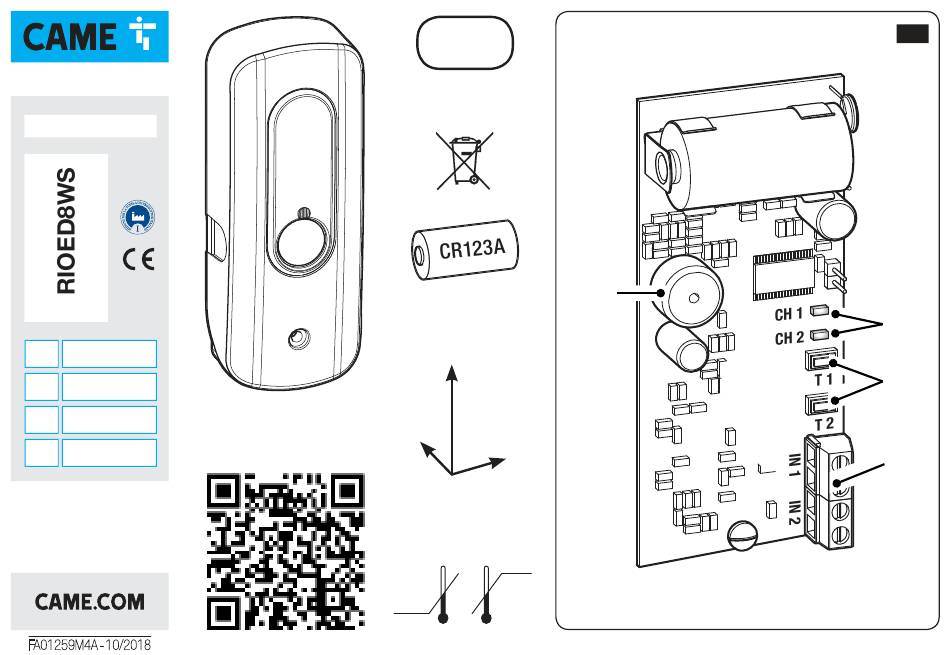

  • Page 3 ⑤ ⑩ ⑥ ⑦ ⑧ FA01259M4A - 10/2018...
  • Page 4 ⑪ ⑫ CH 1 CH 1 CH 2 CH 2 IN 1 IN 1 IN 2 IN 2 8,2 kΩ C NO NC DFWN FA01259M4A - 10/2018...
  • Page 5 ITALIANO Per accedere al video di installazione usare il QR code. Avvertenze generali Came S.p.A. non può considerarsi respon- Prima di iniziare l’installazione, leggere sabile per eventuali danni causati da un attentamente le istruzioni ed eseguire gli uso improprio, erroneo o irragionevole del interventi come specificato dal costruttore.
  • Page 6: Dati Tecnici

    ⚠ NON COMPATIBILE CON IL SISTEMA RIO VERSIONE 1.0 Descrizione Tipo RIOED8WS Alimentazione ( V DC) Modulo Wireless per il controllo di uno o due bordi sensibili Assorbimento in stand-by (µA) comunicanti con la scheda di controllo RIOCT8WS o RIOC-...
  • Page 7 - Bordi sensibili NON resitivi: collegare i bordi serie DF RIOCN8WS o RIOCT8WS da lampeggianti si spegneranno e ai morsetti IN2 o IN1, aggiungendo la resistenza da 8,2 il LED CH1 sulla scheda RIOED8WS farà un rapido lampeg- kΩ fornita ⑫. gio blu per confermare la programmazione.
  • Page 8: Soluzione Dei Problemi

    Manutenzione scheda RIOED8WS, fino a quando i LED CH1 e CH2 lampeg- CAME S.p.A. dichiara che il modulo wireless RIO- geranno di rosso. Pulire il modulo wireless con un panno inumidito; non uti- ED8WS è conforme alla direttiva 2014/53/UE. Il testo ☞...
  • Page 9 ENGLISH To access the installation video, use the QR code. General Precautions Came S.p.A. is not liable for any damage Before installing, carefully read the instruc- caused if the product is used improperly, tions and follow the process explained by wrongfully or unreasonably.
  • Page 10: Technical Data

    ⚠ INCOMPATIBLE WITH RIO SYSTEM VERSION 1.0 Description Type RIOED8WS Power supply (V DC) Wireless module for controlling one or two sensitive safety- Stand-by absorption (µA) edges that communicate with the RIOCT8WS or the RIOC- N8WS control card, complete with buzzer for warning that...
  • Page 11: Resetting Procedure

    RIOCN8WS or the RIOCT8WS card, will switch from flashing - NON-resistive, sensitive-safety edges: connect the to off, and the CH1 LED on the RIOED8WS card will make a DF-series edges to the IN2 or IN1 terminals, and add the quick blue flash to confirm the programming.
  • Page 12: Troubleshooting

    Fit the batteries when saving. operator, or a control panel, with safety test enabled, is a ⚠ When the batteries are almost flat on the RIOED8WS Category 2 safety device according to EN 954-1. device, it makes a buzzing sound every 10 seconds.
  • Page 13 L’installation doit être réalisée selon les représentant autorisé peut donner lieu à règles de l’art de manière à ce que le boî- des situations dangereuses. Came S.p.A. décline toute responsabilité tier reste propre et bien fermé. FA01259M4A - 10/2018...
  • Page 14 Données techniques Installation et connexions Type RIOED8WS ⚠ Fixer le module sans fil RIOED8WS près de la carte Alimentation (VDC) RIOCN8WS ou RIOCT8WS, de manière à éliminer tout FA01259M4A - 10/2018...
  • Page 15 - Introduire la carte ⑩ dans le boîtier ⑨. - Fixer à l’aide de la vis fournie ⑦. la carte RIOED8WS : les voyants CH1 et CH2 clignoteront alternativement en rouge. Appuyer sur la touche PROG de - Bords sensibles résistifs : connecter les bords de la sé- la carte RIOCN8WS o RIOCT8WS pendant une seconde : les rie DFWN aux bornes IN1 ou IN2 en coupant la résistance...
  • Page 16: Résolution Des Problèmes

    TION de tous les dispositifs du système. CAME S.p.A. déclare que le module sans fil RIOED8WS Piles est conforme à la directive 2014/53/UE. Le texte intégral ⚠ Les remplacer uniquement par des piles identiqus ou de la déclaration de conformité UE est disponible sur In- équivalentes.
  • Page 17 Для доступа к видеоролику о монтаже используйте QR-код. Общие предупреждения циям. Перед началом работ по монтажу вни- CAME S.p.А. не несет никакой ответ- мательно ознакомьтесь с инструкциями ственности за ущерб, нанесенный не- и выполните установку согласно реко- правильным, ошибочным или небреж- мендациям...
  • Page 18 ⚠ УСТРОЙСТВО НЕ СОВМЕСТИМО С СИСТЕМОЙ RIO ВЕРСИИ 1.0 Описание Модель RIOED8WS Беспроводной модуль управления одним или не- Потребление в режиме ожидания (мкА) сколькими чувствительными профилями, связанны- Потребление при передаче сигнала (мA) ми с платой управления RIOCT8WS или RIOCN8WS, 1 литиевый аккумулятор CR123A (мАч) 1700 укомплектован...
  • Page 19 ⑨. в корпус Нажмите и удерживайте в течение одной секунды - Зафиксируйте прилагаемым винтом ⑦. кнопку T1 или T2 на плате RIOED8WS: светодиодные - Резистивные чувствительные профили: подклю- индикаторы CH1 и CH2 попеременно замигают крас- чите профили серии DFWN к контактам IN1 или IN2, от- ным.
  • Page 20 - Нажмите и удерживайте в течение порядка 10 секунд CAME S.p.A. заявляет, что это беспроводной мо- кнопку T2 на плате RIOED8WS, пока светодиодные инди- дуль RIOED8WS соответствует требованиям Ди- каторы CH1 и CH2 не замигают красным цветом. рективы 2014/53/UE. Полный текст декларации...
