Elektrische Antriebe Typ EA25-250: Überwachung
DE
Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte
Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien.
Änderungen sind vorbehalten. Es gelten unsere Allgemeinen
Verkaufsbedingungen.
Unter Verwendung der Überwachung muss die Installationsanleitung des
elektrischen Antriebs Typ EA25-250 beachtet werden.
Bestimmungsgemässe Verwendung

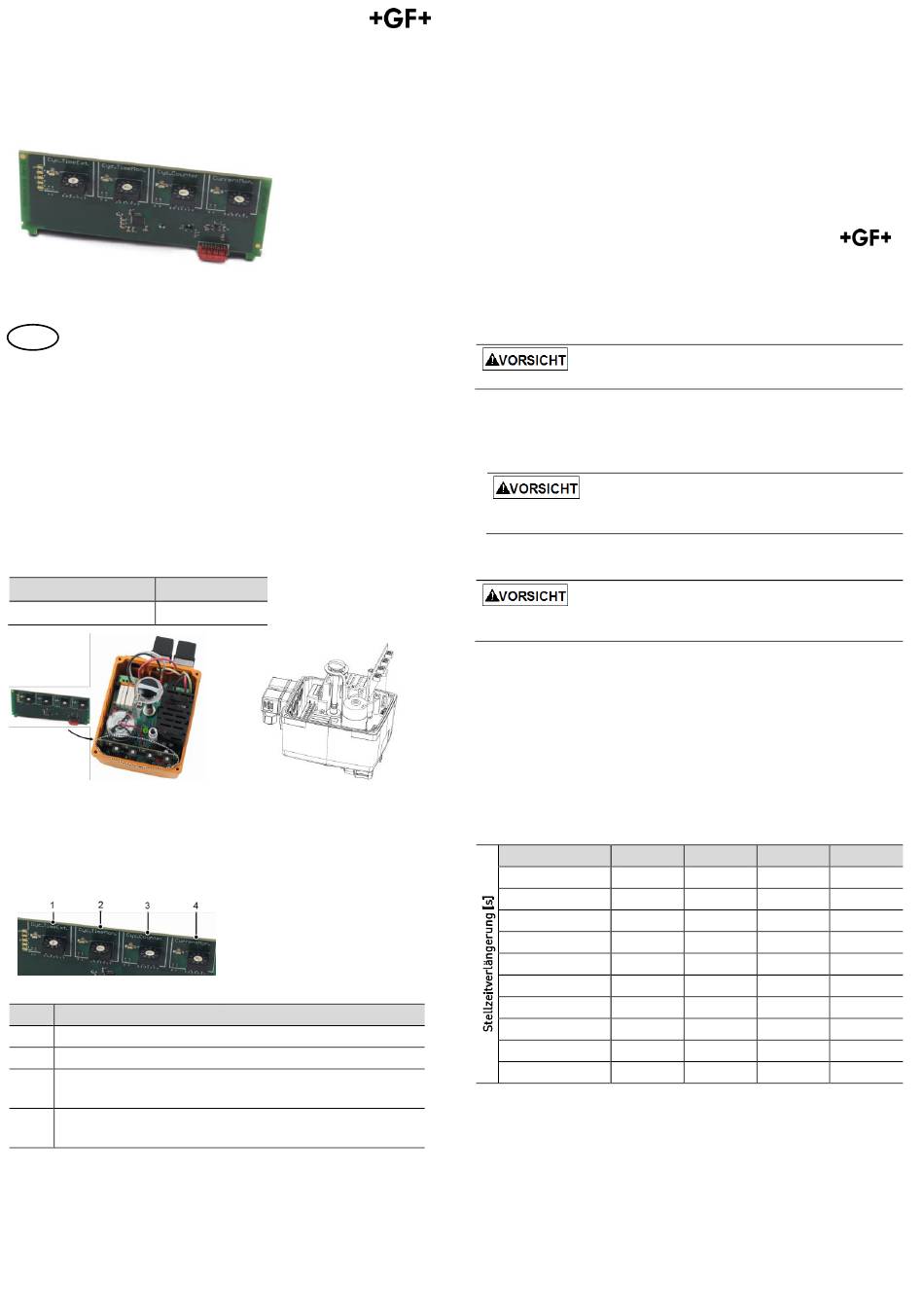

Zusatz-Platine Überwachung

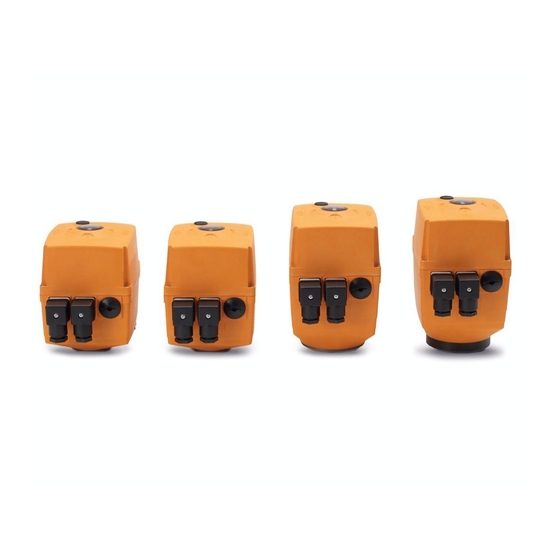

Die Überwachung funktioniert mit den Antrieben Typ EA25, EA45, EA120 und
EA250, sowohl für die 24V AC/DC als auch die 100-230V AC Version. Die Platine
wird im Gehäuse des Antriebs in den dafür vorgesehenen Steckplatz
eingesteckt.
Bezeichnung Code
Überwachung 199 190 602
1 Funktion
Die Überwachung erfüllt vier Funktionen: Verlängerung der Stellzeit,
Überwachung der Stellzeit, Zählen der Stellzyklen und Überwachung des
Motorstroms.
Nr. Beschreibung
1 Stellzeitverlängerung
2 Stellzeitüberwachung
Stellzyklenzähler
3
Überwachung einer gewählten Anzahl an Stellzyklen
Motorstromüberwachung
4
Überwachung eines gewählten max. Motorstroms
Über die BCD-Schalter 1 bis 4
lassen sich diese Überwachungs-
einstellungen vornehmen. Die
verschiedenen Funktionen
arbeiten unabhängig voneinander.
Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen
Phone +41 (0)52 631 30 26 / info.ps@georgfischer.com / www.gfps.com
700 278 094
GFDO_6430_1a (04.16)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland, 2016
2 Montage der Überwachungsplatine
Antrieb von der Versorgungsspannung abtrennen.
1. Gehäusedeckel des elektrischen Antriebs entfernen (dazu die vier
Schrauben lösen und Deckel öffnen).
2. Überwachungsplatine aus der Verpackung entnehmen und auf
Beschädigungen kontrollieren.
Platine nicht direkt berühren. Elektrostatische Entladungen können
Bauteile beschädigen.
3. Platine senkrecht auf der Rückseite der Basisplatine auf den roten Stecker
aufstecken.
Achten Sie darauf, dass die Platine genau in den seitlichen Führungen
liegt und einrastet.
4. Gewünschte Einstellungen gemäss 3."Einstellungen" vornehmen.
5. Schema in Gehäusedeckel einkleben.
6. Gehäusedeckel wieder aufsetzen und anschrauben.
3 Einstellungen
1. Stellzeitverlängerung
Die Stellzeitverlängerung verlängert die Stellzeit des elektrischen Antriebs.
Hierzu fährt der Antrieb kontinuierlich in die Endlagen („AUF" oder „ZU"). Die
entsprechenden Werte sind aus der folgenden Tabelle zu entnehmen. Diese
Werte gelten für 90°-Stellbewegungen. Angegeben ist die Stellzeit in Sekunden.
BCD EA25
0 (Werkseinstellung) 7
1 10
2 13
3 15
4 18
5 20
6 23
7 25
8 28
9 30
EA45 EA120 EA250
7 25 27
10 28 35
13 32 40
15 38 45
18 42 50
20 48 55
23 52 60
25 58 65
28 62 70
30 67 75
