ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

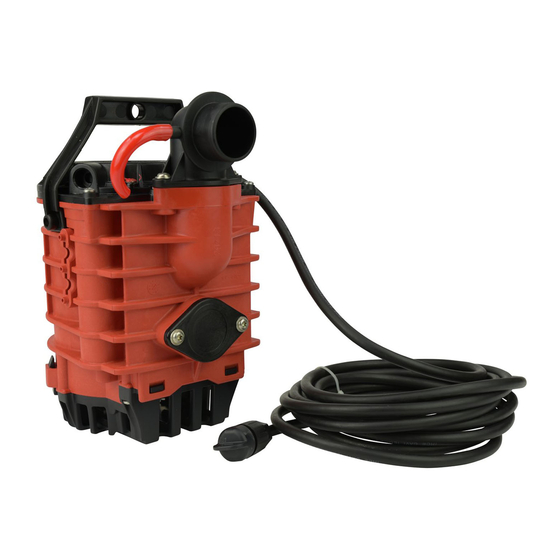

KESSEL-Tauchpumpe KTP 300/500/GTF 1000
Best. Nr. 28740, 28840 (KTP 300)
Best. Nr. 28710, 28810, 28850 (KTP 500)
Best. Nr. 28760, 28860 (GTF 1000)
KTP 300
KTP 500
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Produktvorteile
Vollautomatischer Schwimmerschalter-Variantenabhängig, beim Ansteigen
n
des Wasserspiegels schaltet die Pumpe automatisch ein
Gewindeanschluss senkrecht in 1
n
Verschlußflansch auch für waagrechten Anschluss (KTP 500)
n
Förderhöhe bis 6 m (KTP 300), bis 8 m (KTP 500) und bis 11 m (GTF 1000)
n
Einsatz auch in Rohrleitung Ø 200
n
kein Kippen / Schlingern der Pumpe
n
GTF 1000
Einweisung
Stempel Fachbetrieb
Ort
/
'' bzw. 1" Schlauchanschluss (KTP 300)
1
4
Änderungsstand: 01/2015
Sachnummer:
099-144
Techn. Änderungen vorbehalten
Seite 1-12
Page 13-24
Advertisement
Chapters
Table of Contents
Related Manuals for Kessel KTP 300
Summary of Contents for Kessel KTP 300
- Page 1 ’’ bzw. 1” Schlauchanschluss (KTP 300) Verschlußflansch auch für waagrechten Anschluss (KTP 500) Förderhöhe bis 6 m (KTP 300), bis 8 m (KTP 500) und bis 11 m (GTF 1000) Einsatz auch in Rohrleitung Ø 200 kein Kippen / Schlingern der Pumpe...
- Page 2 Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die An- weisungen in Kapitel „Gewährleistungen“ dieser Anleitung. Bevor Sie die KESSEL-Tauchpumpe installieren und in Betrieb nehmen, ist es - in Ihrem eigenen Interesse - unverzichtbar, dass Sie diese Einbau-, Bedienungs- und Wartungsanleitung sorgfältig lesen und befolgen.
- Page 3 Sicherheitshinweise Bei Installation, Betrieb, Wartung oder Reparatur der Pumpe sind die Unfallverhütungsvorschriften, die in Frage kommenden DIN- Allgemeine Sicherheitsvorkehrungen und VDE-Normen und Richtlinien sowie die Vorschriften der örtlichen Ener gie- und Versorgungsunternehmen zu beachten. Das Personal für Bedienung, Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen. Personalqualifikation und -schulung Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein.
-
Page 4: Table Of Contents
Inhaltsverzeichnis ........................Seite Sicherheitshinweise ........................Seite 1. Einsatzmöglichkeiten ........................Seite 2. Anschlussmöglichkeiten ........................Seite 3. Reinigung / Wartung ........................Seite 4. Technische Daten ........................Seite 5. Hilfe bei Störungen ........................Seite 6. Ersatzteile ........................Seite 7. Gewährleistung... -
Page 5: Einsatzmöglichkeiten
1. Einsatzmöglichkeiten Die KESSEL-Tauchpumpe KTP 300/500/ Bei mobilem Einsatz der Tauchpumpe kann GTF 1000 wurde in erster Linie für den mo- auf die beigelegte Rückschlagklappe ver- Kessel-Vorteile: bilen Einsatz entwickelt. Mit dieser Tauch- Austausch des Gewindeflansches kann zichtet werden. Damit wird die Entleerung pumpe läßt sich beispielsweise mühelos... -
Page 6: Anschlussmöglichkeiten
1. Einsatzmöglichkeiten Die KESSEL-Tauchpumpe KTP 300/500/GTF 1000 mit vollautomatischer Schwimmerschaltung ent sorgt als Kellerentwässerungspumpe, bei spielsweise in einen Sammelschacht gesetzt, Schmutzwasser über die Rückstau ebene. Die Anbringung eines HT-Rohres DN 50 am Schacht ermöglicht dabei eine saubere Kabelführung und dient bei verschlossenem Schacht als Entlüf- tungsleitung. -
Page 7: Reinigung / Wartung
Pum pe austreten und das Das regelmäßige äußere Reinigen der wassertechnische Anlagen dürfen mit der Fördermedium ver unreinigen kann! KESSEL-Tauch pumpe KTP sichert die ein- KESSEL-Tauchpumpe KTP 300, 500, GTF Bevor Sie Ihre KESSEL-Tauchpumpe KTP wandfreie Funk tion der Pumpe und gewähr- 1000 keine fäkalienhaltigen, brennbaren... -
Page 8: Technische Daten
Drehzahl Stromart Betriebs- Nenn- Sicherung Kabellänge Steckvorrichtung Motor- Betriebsart Wechselstrom spannung strom schutz 280 W (KTP 300) 2800 U/min 50 Hz 230 V 1,9 A 6 A träge 10 m Schuko 2-polig eingebaut 480 W (KTP 500) 2800 U/min 50 Hz... -
Page 9: Hilfe Bei Störungen
5. Hilfe bei Störungen Fehler mögliche Ursache Abhilfemaßnahmen Pumpe läuft nicht keine Netzspannung vorhanden Netzspannung prüfen Sicherung defekt Sicherung austauschen Netzleitung beschädigt Reparatur nur durch autorisiertes Fachpersonal Schwimmerschalter defekt Schwimmerschalter komplett (Reparatur oder Austausch nur durch autorisiertes Fachpersonal) Überhitzung Pumpe schaltet sich nach erfolgreicher Abkühlung automatisch wieder ein. -
Page 10: Ersatzteile
6. Ersatzteile KTP 500 KTP 300 GTF 1000 ➀ ➀ ➁ ➁ ➁ ➀ ➃ ➂ ➂ ➂ ➄ ➃ ➃ Einzelteil Best.Nr. Einzelteil Best.Nr. Einzelteil Best.Nr. ➀ Anschlussflansch 680017 ➀ Pumpengriff ➀ GTF 1000 ➁ O-Ring 680014 680007 28760 ➁... -
Page 11: Gewährleistung
1. Ist eine Lieferung oder Leistung mangelhaft, lieferungen beginnt die Gewährleistungsfrist Voraussetzung hierfür ist eine fachmännische so hat KESSEL nach Ihrer Wahl den Mangel neu zu laufen, jedoch nur im Umfang der Neu- Montage sowie ein bestimmungsgemäßer Be- durch Nachbesserung zu beseitigen oder eine lieferung. - Page 12 Führend in Entwässerung Privater Wohnungsbau ohne Kanalanbindung 1 2 3 4 1 2 3 4 Öffentlicher Bau z.B. Krankenhaus Öffentlicher Bau z.B. Freizeitanlagen 1 2 3 4 Gewerblicher Bau z.B. Hotel Gewerblicher Bau z.B. Industriebau 2 3 5 Gewerblicher Bau z.B.
