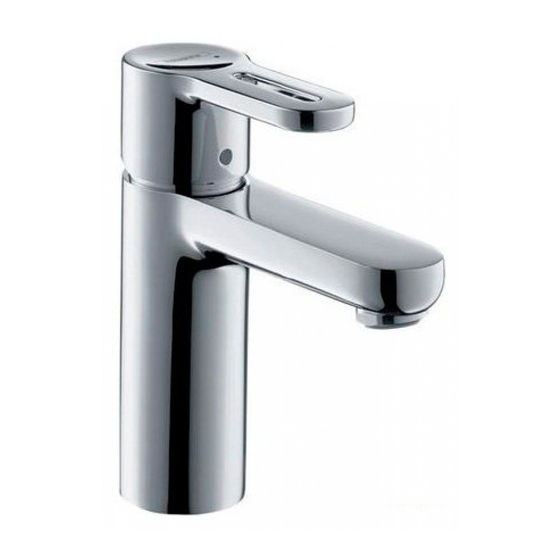

- Page 1 DE Gebrauchsanleitung / Montageanleitung FR Mode d’emploi / Instructions de montage EN Instructions for use / assembly instructions IT Istruzioni per l’uso / Istruzioni per Installazione ES Modo de empleo / Instrucciones de montaje NL Gebruiksaanwijzing / Handleiding DK Brugsanvisning / Monteringsvejledning PT Instruções para uso / Manual de Instalación PL Instrukcja obsługi / Instrukcja montażu CS Návod k použití / Montážní návod SK Návod na použitie / Montážny návod ZH 用户手册 / 组装说明 RU Руководство пользователя / Инструкция по монтажу HU Használati útmutató / Szerelési útmutató FI Käyttöohje / Asennusohje Metropol S SV Bruksanvisning / Monteringsanvisning 14061000 / 14068000 LT Vartotojo instrukcija / Montavimo instrukcijos HR Upute za uporabu / Uputstva za instalaciju TR Kullanım kılavuzu / Montaj kılavuzu RO Manual de utilizare / Instrucţiuni de montare EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης...
-
Page 2: Montage
Deutsch Sicherheitshinweise Symbolerklärung 6 Bei der Montage müssen zur Vermeidung von Justierung Quetsch- und Schnittverletzungen Handschuhe Einhandmischer mit getragen werden. Warmwasserbegrenzung, Justierung 6 Das Produkt darf nur zu Bade-, Hygiene- und siehe Seite 34. In Verbindung Körperreinigungszwecken eingesetzt werden. mit Durchlauferhitzern ist eine 6 Große Druckunterschiede zwischen den Kalt- und Warmwassersperre nicht notwendig. Warmwasseranschlüssen müssen ausgeglichen werden. Kein essigsäurehaltiges Silikon verwenden! Montagehinweise • Vor der Montage muss das Produkt auf Maße (siehe Seite 35) Transportschäden untersucht werden. Nach dem Einbau werden keine Transport- oder Durchflussdiagramm Oberflächenschäden anerkannt. (siehe Seite 35) • Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden. mit EcoSmart ® ohne EcoSmart ® • Bei Problemen mit dem Durchlauferhitzer oder wenn mehr Wasserdurchsatz gewünscht wird, kann der Serviceteile (siehe Seite _1x) EcoSmart (Durchflussbegrenzer), der hinter dem... -
Page 3: Informations Techniques
Français Consignes de sécurité Description du symbole 6 Lors du montage, porter des gants de protection Etalonnage pour éviter toute blessure par écrasement ou Mitigeur avec limitation de la température: coupure. consulter la page 34 pour le réglage. 6 Le système de douche ne doit servir qu‘à se laver et Une limitation de la température n‘est pas à assurer l‘hygiène corporelle. nécessaire quand le mitigeur est alimenté 6 Il est conseillé d‘équilibrer les pressions de l‘eau par un chauffe-eau instantané. chaude et froide. Instructions pour le montage Ne pas utiliser de silicone contenant de l‘acide acétique! • Avant son montage, s‘assurer que le produit n‘a subi aucun dommage pendant le transport Après le Dimensions (voir page 35) montage, tout dommage de transport ou de surface ne pourra pas être reconnu. Diagramme du débit • La robinetterie doit être installée, rincée et contrôlée (voir page 35) conformément aux normes valables. -
Page 4: Flow Diagram
English Safety Notes Symbol description 6 Gloves should be worn during installation to prevent Adjustment crushing and cutting injuries. To adjust the hot water limiter on single lever 6 The shower system may only be used for bathing, mixers, please see page 34. No adjustment hygienic and body cleansing purposes. is necessary when using a continuous flow 6 The hot and cold supplies must be of equal water heater. pressures. Installation Instructions Do not use silicone containing acetic acid! • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or surface damage will be honoured. Dimensions (see page 35) • The fitting must be installed, flushed and tested after the valid norms. Flow diagram • If the instantaneous water heater causes problems or (see page 35) if you wish to increase the water flow, the EcoSmart ® with EcoSmart ® (flow limiter) located behind the aerator can be without EcoSmart ®... - Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo 6 Durante il montaggio, per pevitare ferite da Taratura schiacciamento e da taglio bisogna indossare guanti Regolazione del limitatore di erogazione di protettivi. acqua calde dei miscelatori monocomando, 6 Il sistema doccia deve essere utilizzato vedere pagina 34. In combinazione esclusivamente per l‘giene del corpo. con le caldaie istantanee, il limitatore 6 Attenzione! Compensare le differenze di pressione di erogazione di acqua calda non è tra i collegamenti dell‘acqua fredda e dell‘acqua necessario. calda. Non utilizzare silicone contenente acido Istruzioni per il montaggio acetico! • Prima del montaggio è necessario controllare che Ingombri (vedi pagg. 35) non ci siano stati danni durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti Diagramma flusso eventuali danni di trasporto o delle superfici. (vedi pagg. 35) • La rubinetteria deve essere installata, pulita e testata ...
- Page 6 Español Indicaciones de seguridad Descripción de símbolos 6 Durante el montaje deben utilizarse guantes para Ajuste evitar heridas por aplastamiento o corte. Uso como mezclador monomando con 6 La grifería solo debe ser utilizada para fines de limitación del caudal de agua caliente: ver baño, higiene y limpieza corporal. ajuste en pagina 34. En combianción con 6 Grandes diferencias de presión en servicio entre calentadores instantáneos no es necesario agua fría y agua caliente deben equilibrarse. limitar el caudal de agua caliente. Indicaciones para el montaje No utilizar silicona que contiene ácido • Antes del montaje se debe examinarse el producto acético! contra daños de transporte. Después de la instalación so se reconoce ningún daño de transporte o de Dimensiones (ver página 35) superficie. • El grifo tiene que ser instalado, probado y testado, Diagrama de circulación según las normas en vigor. (ver página 35) • En caso de problemas con el calentador instantáneo ...
- Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving 6 Bij de montage moeten ter voorkoming van knel- en Instellen snijwonden handschoenen worden gedragen. Eéngreepsmengkranen met 6 Het douchesysteem mag alleen voor het wassen, warmwaterbegrenzing, instelling zie hygiënische doeleinden en voor de lichaamreiniging blz. 34. In kombinatie met geisers is een worden gebruikt. warmwaterbegrenzing niet noodzakelijk. 6 Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te worden. Montage-instructies Gebruik geen zuurhoudende silicone! • Vóór de montage moet het product gecontroleerd worden op transportschade. Na de inbouw wordt Maten (zie blz. 35) geen transport- of oppervlakteschade meer aanvaard. • Leidingen doorspoelen volgens Norm. De mengkraan Doorstroomdiagram vervolgens monteren en controleren. (zie blz. 35) • Wanneer problemen optreden bij doorloopgeisers of met EcoSmart ® wanneer een grotere waterdoorvoer gewenst is, kan zonder EcoSmart ® de EcoSmart (doorstroombegrenzer) die achter de ® perlator is gemonteerd, makkelijk verwijderd worden.
- Page 8 Dansk Sikkerhedsanvisninger Symbolbeskrivelse 6 Ved monteringen skal der bruges handsker for at Forindstilling undgå kvæstelser og snitsår. Etgrebsarmaturer med 6 Brusersystemet må kun bruges til bade-, hygiejne og varmtvandsbegrænsning, justering rengøringsformål. se side 34. I forbindelse med 6 Større trykforskelle mellem koldt og varmt vand bør gennemstrømningsvandvarmer er en udjævnes. varmtvandsbegrænsning ikke nødvendig. Monteringsanvisninger Der må ikke benyttes eddikesyreholdig • Før monteringen skal produktet kontrolleres for silikone! transportskader. Efter monteringen godkendes transportskader eller skader på overfladen ikke Målene (se s. 35) længere. • Ifølge gældende regler, skal armaturet monteres, Gennemstrømningsdiagram skylles igennem og afprøves. (se s. 35) • Ved problemer med gennemløbsvandvarmer eller med EcoSmart ® hvis der ønskes mere vandgennemstrømning, kan uden EcoSmart ® EcoSmart (gennemstrømningsbegrænseren), der ®...
- Page 9 Português Avisos de segurança Descrição do símbolo 6 Durante a montagem devem ser utilizadas luvas de Afinação protecção, de modo a evitar ferimentos resultantes Misturadora monocomando equipada com de entalamentos e de cortes. limitador de temperatura (vide pàg. 34). Em 6 O sistema de duche só pode ser utilizado para fins combinação com caldeira ou esquentador de higiene pessoal. instantâneo o limitador de água quente não 6 Grandes diferenças entre as pressões das águas se aplica. quente e fria devem ser compensadas. Avisos de montagem Não utilizar silicone que contenha ácido acético! • Antes da montagem deve-se controlar o produto relativamente a danos de transporte. Após a Medidas (ver página 35) montagem não são aceites quaisquer danos de transporte ou de superfície. Fluxograma • A misturadora deve ser instalada, purgada e testada (ver página 35) de acordo com as normas em vigor. com EcoSmart ®...
-
Page 10: Wskazówki Bezpieczeństwa
Polski Wskazówki bezpieczeństwa Opis symbolu 6 Aby uniknąć zranień, takich jak zgniecenia Ustawianie czy przecięcia, podczas montażu należy nosić Mieszacz jednouchwytowy z rękawice. ogranicznikiem temperatury wody, 6 Prysznic może być używany tylko do kąpieli, higieny ustawianie, patrz str. 34. W połączeniu i czyszczenia ciała. z przepływowym podgrzewaczem wody 6 Znaczne różnice ciśnień na dopływach ciepłej i ogranicznik temperatury wody nie jest zimnej wody muszą zostać wyrównane. konieczny. Wskazówki montażowe Nie stosować silikonów zawierających kwas octowy! • Przed montażem należy skontrolować produkt pod kątem szkód transportowych. Po montażu nie Wymiary (patrz strona 35) widać żadnych szkód transportowych ani szkód na powierzchni. Schemat przepływu • Armatura musi być zamontowana, przepłukana i (patrz strona 35) wypróbowana według obowiązujących norm. z EcoSmart ® • W przypadku problemów z przepływowymi ... - Page 11 Česky Bezpečnostní pokyny Popis symbolů 6 Pro zabránění řezným zraněním a pohmožděninám Nastavení je nutné při montáži nosit rukavice. Páková baterie s omezením horké vody, 6 Produkt smí být používán pouze ke koupání a za seřízení viz. str. 34. Ve spojení s průtokovými účelem tělesné hygieny. ohřívači není uzávěr teplé vody nutný. 6 Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody. Pokyny k montáži Nepoužívat silikon s obsahem kyseliny • Před montáží je třeba produkt zkontrolovat, zda nebyl octové! při transportu poškozen. Po zabudování nebudou uznány žádné škody způsobené transportem nebo Rozmìry (viz strana 35) poškození povrchu. • Armatura se musí montovat, proplachovat a testovat Diagram průtoku podle platných norem. (viz strana 35) • Při problémech s průtokovým ohřívačem, nebo když je se zařízením EcoSmart ® požadován větší průtok, může být odstraněno zařízení bez zařízení EcoSmart ®...
- Page 12 Slovensky Bezpečnostné pokyny Popis symbolov 6 Pri montáži musíte nosiť rukavice, aby ste predišli Nastavenie pomliaždeninám a rezným poraneniam. Páková batéria s obmedzením teplej 6 Produkt sa smie používať len na kúpanie a telesnú vody, nastavenie viď.str. 34. V spojení s hygienu. prietokovými ohrievačmi nie je uzáver teplej 6 Veľké rozdiely v tlaku medzi prípojkami studenej a vody nutný. teplej vody musia byť vyrovnané. Pokyny pre montáž Nepoužívať silikón s obsahom kyseliny • Pred montážou musíte produkt skontrolovať, či nebol octovej! počas transportu poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo Rozmery (viď strana 35) poškodenia povrchu. • Armatúra sa musí montovať, preplachovať a testovať Diagram prietoku podľa platných noriem. (viď strana 35) • Pri problémoch s prietokovým ohrievačom alebo ak je so zariadením EcoSmart ® požadovaný väčší prietok vody, môže sa demontovať ...
- Page 13 中文 安全技巧 符号说明 6 装配时为避免挤压和切割受伤，必须戴上手 调节 套。 带有热水控制器的单手柄龙头的调节方 6 淋浴系统只允许作为洗浴、卫生和洁身之用。 法，参见第 34 页。 如果与连续流热水 6 冷热水管间过大的压力差必须予以平衡。 器一起使用，则不必作任何调节。 安装提示 • 安装前必须检查产品是否受到运输损害。 安装 后将不认可运输损害或表面损伤。 请勿使用含有乙酸的硅！ • 必须按照现行的规定安装，冲洗和测试产品。 • 如果使用即热式热水器时出现问题，或要求更大 大小 (参见第 35 页) ® 的水流量，可以把位于水波器后面的 EcoSmart （流量限制器）拆除。 流量示意图 技术参数 (参见第 35 页) ® 本龙头配有 EcoSmart （流量限制器） 带有 EcoSmart ® 工作压强： 最大 1 MPa ...
-
Page 14: Специальные Принадлежности
Русский Указания по технике Описание символов безопасности Подгонка 6 Во время монтажа следует надеть перчатки во Однорычажный смеситель имеет избежание прищемления и порезов. ограничитель расхода горячей воды 6 Изделие разрешается использовать только в (см. Стр. 34: юстировка). В комбинации гигиенических целях: для принятия ванны и с проточными нагревателями не личной гигиены. разрешается установка блокировка 6 донного клапа. Перед установкой смесителя горячей воды! необходимо регулировочными кранами Не применяйте силикон, содержащий выровнять авление холодной и горячей воды при уксусную кислоту. помощи вентмлей регулирующих подачу воды в квартиру. Размеры (см. стр. 35) Указания по монтажу Схема потока • Перед монтажом следует проверить изделие (см. стр. 35) на предмет повреждений при перевозке. После монтажа претензии о возмещении у щерба за ... -
Page 15: Műszaki Adatok
Magyar Biztonsági utasítások Szimbólumok leírása 6 A szerelésnél a zúzódások és vágási sérülések Beállítás elkerülése érdekében kesztyűt kell viselni. Az egykaros, melegvíz-korlátozóval 6 A terméket csak fürdéshez, mosakodáshoz, és ellátott keverő csaptelep beállítását lásd egészségügyi tisztálkodáshoz szabad használni. a 34. oldalon. Az átfolyó rendszerű 6 A hidegvíz- és a melegvíz-csatlakozások közötti vízmelegítőknél nem szükséges a melegvíz- nagy nyomáskülönbséget kikell egyenlíteni! korlátozó. Szerelési utasítások Ne használjon ecetsavtartalmú szilikont! • A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése. Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el. Méretet (lásd a 35. oldalon) • A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni, átöblíteni és ellenőrizni. Átfolyási diagramm • Ha problémák adódnak az átfolyós vízmelegítõvel (lásd a 35. oldalon) vagy nagyobb átfolyó vízmennyiségre van szükség, EcoSmart berendezéssel ® akkor az EcoSmart (átfolyáskorlátozó) eltávolíható... - Page 16 Suomi Turvallisuusohjeet Merkin kuvaus 6 Asennuksessa on käytettävä käsineitä puristumien ja Säätö viiltojen aiheuttamien tapaturmien estämiseksi. Yksivipuinen sekoittaja lämpimän veden 6 Suihkujärjestelmää saa käyttää ainoastaan kylpy-, rajoituksella, katso säätö sivulta 34. hygienia- ja puhdistustarkoituksiin. Lämpimän veden rajoitusta ei tarvita 6 Suuret paine-erot kylmä- ja kuumavesiliitäntöjen läpivirtauskuumentimen yhteydessä. välillä on tasattava. Asennusohjeet Älä käytä etikkahappopitoista silikonia! • Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä. Mitat (katso sivu 35) • Kaluste on asennettava, huuhdeltava ja tarkastettava voimassa olevien määräysten mukaisesti. Virtausdiagrammi • Jos läpivirtauskuumentimen kanssa on ongelmia (katso sivu 35) tai jos halutaan suurempaa veden virtausmäärää, sisältää EcoSmart ® voidaan poreenmuodostajan takana oleva EcoSmart ® ilman EcoSmart ® (virtauksenrajoitin) poistaa. Tekniset tiedot Varaosat (katso sivu _1x) Kaluste on vakiona varustettu EcoSmart...
- Page 17 Svenska Säkerhetsanvisningar Symbolförklaring 6 Handskar ska bäras under monteringsarbetet så att Justering man kan undvika kläm- och skärskadorgen werden. Enhandsblandare med varmvattenreglering, 6 Produkten får bara användas till kroppshygien med justering se sidan 34. Vid användning bad och dusch. tillsammans med varmvattenberedare 6 Stora tryckskillnader mellan anslutningarna för varmt behövs ingen varmvattenreglering. och kallt vatten måste utjämnas. Monteringsanvisningar Använd inte silikon som innehåller ättiksyra! • Det måste undersökas om produkten har transportskador innan den monteras. Efter monteringen accepteras inga transport- eller Måtten (se sidan 35) ytskiktskador. • Armaturen måste installeras, genomspolas och testas Flödesschema enligt gällande föreskrifter. (se sidan 35) • Om det är problem med vattenberedaren eller med EcoSmart ® om större vattenflöde önskas kan EcoSmart ® utan EcoSmart ® (flödeskontroll) som sitter bakom perlatorn tas bort. Tekniska data Reservdelar (se sidan _1x) Blandare seriemässigt med EcoSmart ®...
- Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas 6 Apsaugai nuo užspaudimo ir įsipjovimo montavimo Reguliavimas metu mūvėkite pirštines. Vienos rankenėlės maišytuvas turi karšto 6 Gaminys turi būti naudojamas tik maudymuisi, kūno vandens ribotuvą (nustatymą žr. psl. 34). higienai ir švarai palaikyti. Naudojant momentinį šildiklį karšto vandens 6 Turi būti išlyginti šalto ir karšto slėgio nelygumai. ribotuvas nebūtinas. Montavimo instrukcija • Prieš montuojant būtina patikrinti, ar gaminys Nenaudokite silikono, kurio sudėtyje yra nebuvo pažeistas transportavimo metu. Sumontavus acto rūgšties! pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriimamos. Išmatavimai (žr. psl. 35) • Maišytuvas privalo būti montuojamas ir išbandomas pagal veikiančias normas ir šią instrukciją. Pralaidumo diagrama • Jei yra problemų su momentiniu vandens šildytuvu (žr. psl. 35) ar neužtenka vandens srauto, galima pašalinti už su EcoSmart ® aeratoriaus esantį „EcoSmart “ (vandens srauto ®...
-
Page 19: Sigurnosne Upute
Hrvatski Sigurnosne upute Opis simbola 6 Prilikom montaže se radi sprječavanja prignječenja i Regulacija posjekotina moraju nositi rukavice. Da bi podesili limiter vruće vode na 6 Proizvod se smije primjenjivati samo za kupanje, jednoručnim slavinama molimo Vas da tuširanje i osobnu higijenu. pogledate stranicu 34. Podešavanje nije 6 Velika razlika u pritisku između vruće i hladne vode potrebno ako koristite protočni bojler. mora biti izbalansirana. Upute za montažu Nemojte koristiti silikon koji sadrži octenu • Prije montaže mora se provjeriti je li proizvod oštećen kiselinu! prilikom transporta. Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i Mjere (pogledaj stranicu 35) transportna oštećenja. • Cijevi moraju biti postavljene, isprane i testirane Dijagram protoka prema važećim normama. (pogledaj stranicu 35) • Ako dolazi do problema s protočnim bojlerom ili se s limitatorom EcoSmart ® želi veći protok vode, može se ukloniti EcoSmart ®... -
Page 20: Teknik Bilgiler
Türkçe Güvenlik uyarıları Simge açıklaması 6 Montaj esnasında ezilme ve kesilme gibi Ayarlama yaralanmaları önlemek için eldiven kullanılmalıdır. Sıcak su sınırlayıcı özelliğine sahip tek kollu 6 Duş sistemi yalnızca banyo, hijyen ve beden bataryanın ayarlanması için 34. sayfaya temizliği amaçları doğrultusunda kullanılabilir. bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte 6 Sıcak ve soğuk su bağlantıları arasında büyük kullanılırsa sıcak su sınırlayıcısına gerek basınç farklılıkları varsa, bu basınç farklılıklarının kalmaz. dengelenmesi gerekir. Montaj açıklamaları Asetik asit içeren silikon kullanmayın! • Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir. Montaj işleminden Ölçüleri (Bakınız sayfa 35) sonra nakliye veya yüzey hasarları için sorumluluk üstlenilmemektedir. Akış diyagramı • Batarya monte edilmeli, geçerli normlardan sonra akis (Bakınız sayfa 35) testi yapilmalidir. EcoSmart dahil ® • Sürekli akışlı su ısıtıcıları ile birlikte kullanımında ... - Page 21 Română Instrucţiuni de siguranţă Descrierea simbolurilor 6 La montare utilizaţi mănuşi pentru evitarea Reglare contuziunilor şi tăierii mâinilor. Bateria monocomadă cu limitarea apei 6 Sistemul de duş poate fi utilizat doar pentru calde, pentru reglare vezi pag. 34. Dacă spălarea, menţinerea igienei şi curăţarea corpului. conectaţi bateria la un boiler instant nu este 6 Diferenţele de presiune mari între alimentarea cu necesară instalarea unui opritor de apă apă rece şi apă caldă trebuie echilibrate. caldă. Instrucţiuni de montare Nu utilizaţi silicon cu conţinut de acid acetic! • Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport. După instalare garanţia nu acoperă deteriorările de transport şi cele de Dimensiuni (vezi pag. 35) suprafaţă. • Bateria trebuie montată, clătită şi verificată conform Diagrama de debit normelor în vigoare. (vezi pag. 35) • Dacă apar probleme cu boilerul instant sau dacă cu EcoSmart ®...
-
Page 22: Οδηγίες Συναρμολόγησης
Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων 6 Για να αποφύγετε τραυματισμούς κατά τη Ρύθμιση συναρμολόγηση πρέπει να φοράτε γάντια. Για να προσαρμόσετε το δοσομετρητή 6 Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο ζεστού νερού σε αναμεικτικές μπαταρίες, σαν μέσο λουτρού, υγιεινής και καθαρισμού του παρακαλούμε δείτε τη ρύθμιση στη σώματος. σελ. 34. Δεν είναι απαραίτητη η διάταξη 6 Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου φραγής ζεστού νερού σε συνδυασμό με και ζεστού νερού θα πρέπει να αντισταθμίζονται. ταχυθερμοσίφωνα. Οδηγίες συναρμολόγησης Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό οξύ! • Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση Διαστάσεις (βλ. σελίδα 35) δεν αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανειακές ζημιές. Διάγραμμα ροής • Η μπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να (βλ. σελίδα 35) ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλικής τέχνης με EcoSmart ®... -
Page 23: Varnostna Opozorila
Slovenski Varnostna opozorila Opis simbola 6 Pri montaži je treba nositi rokavice, da se preprečijo Justiranje poškodbe zaradi zmečkanja ali urezov. Enoročne mešalne baterije z omejevalnikom 6 Ta izdelek se sme uporabljati le z namenom tople vode, za justiranje glejte stran 34. V umivanja, vzdrževanja higiene in telesne nege. povezavi s pretočnimi grelniki zapora tople 6 Velike razlike v tlaku med priključkom za mrzlo in vode ni potrebna. priključkom za toplo vodo je potrebno izravnati. Instructions pour le montage Ne smete uporabiti silikona, ki vsebuje • Pred montažo je treba izdelek preveriti glede ocetno kislino! morebitnih transportnih poškodb. Po vgradnji transportne ali površinske poškodbe ne bodo več Mere (glejte stran 35) priznane. • Armaturo je potrebno montirati, splakniti in testirati v Diagram pretoka skladu z veljavnimi predpisi. (glejte stran 35) • Če imate probleme s pretočnim grelnikom, ali če z omejevalnikom pretoka EcoSmart ® želite večji pretok vode, lahko odstranite EcoSmart ®... - Page 24 Estonia Ohutusjuhised Sümbolite kirjeldus 6 Kandke paigaldamisel muljumis- ja lõikevigastuste Reguleerimine vältimiseks kindaid. Ühe juhtkangiga segisti kuuma vee piiraja 6 Toodet tohib kasutada ainult pesemis-, hügieeni- ja reguleerimise kohta vt lk 34. Läbivoolu kehapuhastamiseesmärkidel. boilerite puhul pole reguleerimine vajalik. 6 Kui külma ja kuuma vee ühenduste surve on väga erinev, tuleb need tasakaalustada. Paigaldamisjuhised Ärge kasutage äädikhapet sisaldavat • Enne paigaldamist tuleb toodet kontrollida silikooni! transpordikahjustuste osas Pärast paigaldamist ei tunnustata enam transpordi- või pinnakahjustuste Mõõtude (vt lk 35) kaebuseid. • Seadmestiku paigaldamine, läbipesu ja kontrollimine Läbivooludiagramm peab toimuma vastavalt kehtivatele normidele. (vt lk 35) • Kui esineb probleeme läbivooluboileiga või kui EcoSmart olemas ® soovitakse, et vee läbivool oleks suurem, tuleks sõela EcoSmart puudub ® taga asuv EcoSmart (veehulgapiiraja) eemaldada.
- Page 25 Latvian Drošības norādes Simbolu nozīme 6 Montāžas laikā, lai izvairītos no saspiedumiem un Ieregulēšana iegriezumiem, nepieciešams nēsāt cimdus. Viensviras jaucējkrāns ar siltā ūdens 6 Šo produktu drīkst izmantot tikai, lai mazgātos, ierobežošanu, ieregulēšanu skat. 34. lpp. higiēnai un ķermeņa tīrīšanai. Kombinācijā ar caurteces sildītāju karstā 6 Jāizlīdzina spiediena atšķirības starp aukstā un ūdens ierobežošana nav nepieciešama. karstā ūdens pievadiem. Norādījumi montāžai Neizmantot silikonu, kas satur etiķskābi! • Pirms montāžas nepieciešams pārbaudīt, vai produktam transportēšanas laikā nav radušies bojājumi. Pēc iebūvēšanas bojājumi, kas radušies Izmērus (skat. 35. lpp.) transportēšanas laikā, vai virsmas bojājumi netiek atzīti. Caurplūdes diagramma • Jaucējkrāns jāmontē, jāskalo un jāpārbauda atbilstoši (skat. 35. lpp.) spēkā esošajām normām. ar EcoSmart ® • Ja rodas problēmas ar caurteces sildītāju vai ja ūdens bez EcoSmart ®...
- Page 26 Srpski Sigurnosne napomene Opis simbola 6 Prilikom montaže se radi sprečavanja prignječenja i Podešavanje posekotina moraju nositi rukavice. Da bi ste podesili ograničavač vruće vode 6 Proizvod sme da se koristi samo za kupanje, na jednoručnim mešačima, molimo Vas da tuširanje i ličnu higijenu. pogledate stranicu 34. Podešavanje nije 6 Velika razlika u pritisku između vruće i hladne vode potrebno ako koristite protočni bojler. mora biti izbalansirana. Instrukcije za montažu Nemojte koristiti silikon koji sadrži sirćetnu • Pre montaže se mora proveriti da li je proizvod kiselinu! oštećen pri transportu. Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i Mere (vidi stranu 35) transportna oštećenja. • Armatura mora biti postavljena, isprana i testirana Dijagram protoka prema važećim normama. (vidi stranu 35) • Ukoliko se pojave problemi sa protočnim bojlerom sa ograničavačem EcoSmart ® ili se želi veći protok vode, onda EcoSmart ®...
- Page 27 Norsk Sikkerhetshenvisninger Symbolbeskrivelse 6 Bruk hansker under montasjen for å unngå klem- og Justering kuttskader. Enhåndblandebatteri med 6 Dusjsystemet skal kun brukes for bade-, hygiene- og varmtvannsbegrensning. For justering kroppshygiene. se side 34. I forbindelse med en 6 Store trykkdifferanser mellom kaldt- og gjennomstrømningsovn er det ikke varmtvannstilkoblinger skal utlignes. nødvendig med varmtvannsbegrensning. Montagehenvisninger Ikke bruk silikon som inneholder eddiksyre! • Før montasjen skal produktet sjekkes for transportskader. Etter monteringen aksepteres ikke noen transport- eller overflateskader. Mål (se side 35) • Armaturen skal monteres, spyles og sjekkes iht. gyldige standarder. Gjennomstrømningsdiagram • Ved problemer med gjennomstrømningsovnen, eller (se side 35) når man ønsker en større vanngjennomstrømning, kan med EcoSmart ® EcoSmart (gjennomstrømningsbegrenser) fjernes. Den ® uten EcoSmart ® sitter bak luftdysene.
-
Page 28: Специални Принадлежности
БЪЛГАРСКИ Указания за безопасност Описание на символите 6 При монтажа трябва да се носят ръкавици, за да Юстиране се избегнат наранявания поради притискане Смесител с една ръкохватка с или порязване. ограничител за топлата вода, юстирането 6 Позволено е използването на продукта само за вижте на стр. 34. Във връзка с проточни къпане, хигиена и цели на почистване на тялото. нагреватели не е необходима блокировка 6 Големите разлики в налягането между изводите за за топлата вода. студената и топлата вода трябва да се изравняват. Указания за монтаж Не използвайте силикон, съдържащ оцетна киселина! • Преди монтажа продуктът трябва да се провери за транспортни щети. След монтажа не се признават Размери (вижте стр. 35) транспортни или повърхностни щети. • Арматурата трябва да се монтира, промие и Диаграма на потока провери в съответствие с валидните норми. (вижте стр. 35) • При проблеми с проточния нагревател или когато ... - Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit 6 Për të evituar lëndimet e pickimeve ose të prerjeve Justimi gjatë procesit të montimit duhet që të vishni doreza. Rubinet me ujë të përzier me kufizim të ujit të 6 Produkti duhet të përdoret vetëm qëllimet e banjave, ngrohtë, justimi shih faqen 34. Në kombinim të higjienës dhe të larjes së trupit. me ngrohësit elektrikë të ujit nuk ka nevojë 6 Ndryshimet e mëdha të presionit mes lidhjeve të ujit për bllokadë të ujit të ngrohtë. të ftohtë dhe atij të ngrohtë duhen ekuilibruar. Udhëzime për montimin Mos përdorni silikon që në përbërje ka acid • Përpara montimit duhet që produkti të kontrollohet për acetik. dëmtime nga transporti. Pas instalimit nuk do të njihet asnjë dëmtim nga transporti ose dëmtim i sipërfaqes. Përmasat (shih faqen 35) • Armatura duhet montuar, shpërlarë dhe kontrolluar në bazë të normave të vlefshme. Diagrami i qarkullimit • Nëse lindin probleme me ngrohësin e ujit ose nëse (shih faqen 35) dëshironi të keni më shumë qarkullim uji, atëherë me EcoSmart ®...
- Page 30 عربي األمان تنبيھات الرمز وصف أخطار حدوث لتجنب التركيب أثناء لليد قفازات إرتداء يجب الجروح أو اإلنحشار الضبط االستحمام أغراض في إال الدش نظام استخدام يجب ال المقبض ذات الخالطات في الساخن الماء محدد لضبط الجسم تنظيف وأغراض الصحية واألغراض إجراء...
- Page 31 7 Nm 58085000 SW 19 mm SW 10 mm 8 Nm...
- Page 32 58085000 50 Ncm...
- Page 33 SW 22 mm > 2 min SW 22 mm (2 Nm)
- Page 34 0,3 MPa 0,3 МПа 60 °C 10 °C 0,3 ﻣﻴﺠﺎﺑﺴﻜﺎل...
- Page 35 Metropol S Metropol S Metropol S 14061000 14068000 14262000 94139000 94139007 Metropol S Metropol S 14061000 / 14068000 14262000...
- Page 36 14895000 97362000 96338000 97360000 97406000 98193000 97209000 (32x2) 92730000 95140000 EcoSmart ® 95008000 98186000 (30x2) 94139000 / 94139007 92604000 (35x2) 96657000 13185000 97206000 13961000...
- Page 37 öffnen / ouvert / open / aperto / abierto / open / åbne / schließen / fermé / close / chiudere / cerrar / sluiten / dienung اﻟﺘﺸﻐﻴﻞ abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás / lukke / fechar / zamknąć / zavřít / uzavrieť / 关 / avaaminen / öppna / atidaryti / Otvaranje / açmak / اﻟﺘﺸﻐﻴﻞ закрыть / bezárás / sulkeminen / stänga / uždaryti / öffnen ﻓﺘﺢ deschide / ανοικτό / odpreti / avage / atvērt / Zatvaranje / kapatmak / închide / κλειστό / otvoriti / åpne / отваряне / hape / ﻓﺘﺢ zapreti / sulgege / aizvērt / zatvori / lukke / затваряне / hließen إﻏﻼق mbylle / إﻏﻼق Warm ﺳﺎﺧﻦ ﺳﺎﺧﻦ Kalt رد ﺑﺎ رد ﺑﺎ einigung اﻟﺘﻨﻈﻴﻒ اﻟﺘﻨﻈﻴﻒ اﻟﺘﺸﻐﻴﻞ edienung اﻟﺘﺸﻐﻴﻞ ﻓﺘﺢ öffnen ﻓﺘﺢ إﻏﻼق kalt / froid / cold / freddo / frío / koud / koldt / fria / warm / chaud / hot / caldo / caliente / warm / varmt / zimna / studená / studená / 冷 / холодная / hideg / quente / ciepła / teplá / teplá / 热 / горячая / meleg / Schließen...
- Page 40 P-IX DVGW SVGW WRAS KIWA 14061000 P-IX 9950/IA BR5788 1.42/18423 14068000 P-IX 9950/IA BR5788 14262000 P-IX 9950/IA BR5788 DIN 4109 P-IX 9950/IA Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
