Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446, USA
Tel : +1 (617) 566 – 9300
Fax: +1 (617) 247 – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
深圳市南山高新科技园中区
科发路2号1栋（朗峰大厦）5楼
电话: +86 755-2601-4600
传真: +86 755-2601-4601
www.grandstream.cn

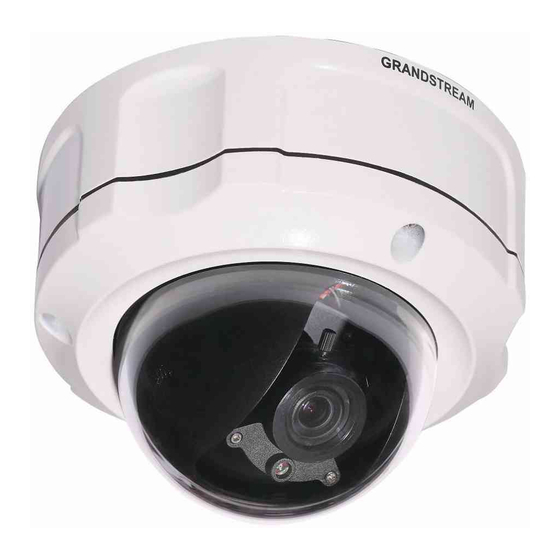

GXV3662_HD/FHD
IP C
AMERA
Quick Start Guide
Advertisement
Related Manuals for Grandstream Networks GXV3662_HD/FHD
Summary of Contents for Grandstream Networks GXV3662_HD/FHD
- Page 1 GXV3662_HD/FHD IP C AMERA Grandstream Networks, Inc. 1297 Beacon Street, 2nd Floor 深圳市南山高新科技园中区 Brookline, MA 02446, USA 科发路2号1栋（朗峰大厦）5楼 Tel : +1 (617) 566 – 9300 电话: +86 755-2601-4600 Quick Start Guide Fax: +1 (617) 247 – 1987 传真: +86 755-2601-4601 www.grandstream.com...
- Page 2 Content English.............1 Español..........13 Français..........25 简体中文 ..........
- Page 3 • Do not use a third party power adapter • Do not expose this device to temperatures outside the range of -20 °C to +60 °C • Do not expose the GXV3662_HD/FHD to environment outside of the following humidity range: 10-90% RH IR-CUT...
- Page 4 nstaLLatIon djustment Step 1: Take out the 3 screws on the housing. Use the tool comes with the package. Step 2: Open the cover. Cable Cable Cable Cable 1. Adjust the lens VERTICALLY: Step3: Attach the alighment sticker onto the surface. - Loosen the screws on both sides of axle.
- Page 5 Ethernet (PoE) switch. Option B - Power Adaptor Insert the power adapter into the 12V DC port on the GXV3662_HD/FHD. Plug the other end of the adapter into an AC power outlet. Plug an RJ45 Ethernet cable into the network port. Insert...
- Page 6 5: tep 7: Open Microsoft Internet Explorer on your PC. Once you log into the GXV3662_HD/FHD web Type in the IP in the address bar. interface, Internet Explorer will indicate: tep 6: A pop-up window will appear with prompts for a Install this add-on by following the instructions.
- Page 7 If the camera does not get response from the DHCP server after 3 minutes, it can be accessed by the default IP: 192.168.1.168. tep 1: Connect your PC and the GXV3662_HD/FHD to the same network. tep 2: Set the IP address of your PC to 192.168.1.X.
- Page 8 XV3662_HD/FHD SAMPLE XV3662_HD/FHD LENS CONNECTION DIAGRAM SPECIFICATIONS Lens Format 1/3-Inch Image Sensor 1/3-Inch CMOS Focal Length 3.3mm-12mm Aperture Ratio F1.6-F3.2 View Angle D: 125.7°- 29.9° H: 89.8°-23.9° V: 63.6°-17.9° IRIS DC Auto Minimum Object Distance 50cm IR-CUT Filter...
- Page 9 RECAUTIONS ndIcadores y conectores deL GXV3662_HD/FHD • No intente abrir, desarmar o modificar la unidad • No use un adaptador de corriente de otra marca • No exponga esta unidad a temperaturas fuera de este rango: -20 °C to +60 °C •...
- Page 10 nstaLacIón juste deL Lente Paso 1: Retire los 3 tornillos del chasis. Utilice la herram- ienta incluida. Paso 2: Retire el domo. Cable Cable Cable Cable 1. Ajustar el lente VERTICALMENTE: Paso 3: Pegue el sticker de alineamiento en la superficie. - Afloje los tornillos en ambos lados del eje.
- Page 11 Opción B - Adaptador de corriente Inserte el adaptador de corriente al puero de 12V DC en el GXV3662_HD/FHD. Conecte el otro extremo del adapta- dor en un tomacorriente AC. Conecte un cable de ethernet RJ45 al puerto de red.
- Page 12 Paso 5: Paso 7: Abra Microsoft Internet Explorer en su PC. Luego de ingresar a la pagina web, su explorador Ingrese la dirección IP en la barra de direcciones. le indicara que: Paso 6: Una ventana aparecerá en donde deberá ingres- Instale el add-on siguiendo las instrucciones.
- Page 13 Si la cámara no recibe respuesta del servidor DHCP después de 3 minutos, se puede ingresar usando la IP de fabrica 192.168.1.168. Paso 1: Conecte su PC y el GXV3662_HD/FHD a la misma red. Paso 2: Coloque la IP de su PC en 192.168.1.X. Colo que la máscara de red en 255.255.255.0.
- Page 14 XV3662_HD/FHD DIAGRAMA DE XV3662_HD/FHD CONEXION ESPECIFICACIONES DEL LENTE Formato del lente 1/3-Inch Sensor de imagen 1/3-Inch CMOS Distancia focal 3.3mm-12mm Radio de apertura F1.6-F3.2 Angulo de visualización D: 125.7°- 29.9° H: 89.8°-23.9° V: 63.6°-17.9° IRIS DC Auto Distancia mínima al objeto 50cm Filtro IR-Cut...
- Page 15 • Ne pas exposer cet appareil à des températures hors de la plage de -20 °C à +60°C Régulateur de Filtre IR • Ne pas exposer le GXV3662_HD/FHD à un envi température interne ronnement avec humidité hors de la plage de 10-90% RH (sans condensation)
- Page 16 nstaLLatIon égLages de La LentILLe Etape 1: Retirez les 3 vis du boîtier. Utilisez l’outil fourni avec le pack. Etape 2: Dévissez le boîtier. Câble Câble Câble Câble 1. Régler la lentille VERTICALEMENT: - Desserrez les vis des deux côtés de l’axe. Etape 3: Fixez l’autocollant d’alignement sur la surface.
- Page 17 ONNEXION DU GXV3662_HD/FHD onfIguratIon du GXV3662_HD/FHD Configurer le GXV3662_HD/FHD en utilisant le navigateur Microsoft Internet Explorer Configurer le GXV3662_HD/FHD à un serveur DHCP Port Réseau Etape 1: Accédez à ce lien dans votre navigateur: http://www.grandstream.com/products/tools/ Port d’alimentation surveillance/GS_Search.zip Etape 2: Exécutez l’outil de Grandstream GS_Search,...
- Page 18 Ouvrez Microsoft Internet Explorer sur votre PC. Etape 7: Après avoir accédé à la page Web de votre Saisissez l’adresse IP trouvée à l’étape 4 dans la GXV3662_HD/FHD, IE indique que: barre d’adresse. Etape 6: Une fenêtre pop-up apparaîtra avec invite à...
- Page 19 Si la caméra ne reçoit pas de réponse du serveur DHCP au bout de 3 minutes, vous pouvez y accéder par l’adresse IP par défaut 192.168.1.168. Etape 1: Connectez votre PC et le GXV3662_HD/FHD au même réseau. Etape 2: Fixez l’adresse IP de votre PC à 192.168.1.X et le masque sous réseau à...
- Page 20 PéCiFiCATiONS DE lA lENTillE DU XEmPlE DE DiAGrAmmE DE GXV3662_HD/FHD CONNEXiON DU GXV3662_HD/FHD Format de la lentille 1/3-Inch French: Capteur d’image 1/3-Inch CMOS Distance focale 3.3mm-12mm Rapport d’ouverture F1.6-F3.2 Angle de vue D: 125.7°- 29.9° H: 89.8°-23.9° V: 63.6°-17.9° IRIS...
- Page 21 GXV3662_HD/FHD接口指示 注意事项 请不要拆卸或修改该设备 • • 请不要使用第三方的电源适配器 IR-CUT红 • 请不要在超出-20至+60摄氏度的环境下使用 外滤光片 内部温度调节器 此设备 • 请不要将GXV3662_HD/FHD暴露在超出相对 镜头 湿度10-90%范围外的环境下 包装内容 SD卡槽 x3 x3 电源接口 GXV3662_HD/FHD 12V DC电源 配套工具 恢复出厂按钮 网络接口 报警输入输出/ 音频输入输出 校准贴纸 接线端子 快速入门指南...
- Page 22 安装步骤 调节镜头 步骤1：首先使用随附的螺丝 起子将三颗螺丝旋松。 步骤2：取下基座上的半球型 外壳。 1.垂直调节： - 松开两侧的螺丝。 步骤3：将随附的校准贴纸贴在天花板或墙上。 - 转动镜头模块到所需的位置，允许的调整范 围为0°～160°。 步骤4：依照贴纸上的三个圆圈钻出导孔，然后 - 完成后，拧紧螺丝。 将随附的塑料锚钉敲入导孔中。并以螺 丝固定底座。将电线穿过侧面或底部的 2.水平调节： 导孔。 - 转动镜头模块到所需的位置，允许的调整范 步骤5：调节镜头（参考第40页）。 围为0°～356 °。 步骤6：以随附的三颗螺丝将半球形外壳固定在 底座上。 步骤7：完成安装。...
- Page 23 GXV3662_HD/FHD 配置 GXV3662_HD/FHD 连接方法 连接GXV3662_HD/FHD到DHCP服务器环境 下,GXV3662_HD/FHD默认通过DHCP获取IP地址。 步骤1: 通过浏览器访问地址下载IP搜索工具 http://www.grandstream.com/products/ tools/surveillance/GS_Search.zip 网络接口 电源接口 步骤2：运行下载的IP搜索工具。 步驟3：点击 按鈕,搜索该网段下的设 备IP地址。 选择A - PoE供电 步驟4：搜索到的设备IP地址及HTTP端口将显示 当使用支持PoE的交换机时，允许电力和数据通 在以下界面。 过以太网线缆进行传输。通过以太网线缆将摄 像头与PoE交换机相连接即可。 选择B - 电源适配器供电 用电源适配器将网络摄像头连接到电源插座。 使用RJ45插孔连接器将网络摄像头连接到交换 机或者路由器。...
- Page 24 步骤5: 打开IE浏览器，在地址栏输入搜索到 步骤7: 登录到GXV3662_HD/FHD网络界面后,IE 的设备IP地址。 浏览器将提示您安装ActiveX控件。请 根据IE的指示安装； 步骤6: 界面将会跳出输入用户名及密码的验 证框, 出厂时默认的用户名和密码 步骤8: 安装好ActiveX插件后,网页将如下图 均为：admin 所示，点击播放按钮观看视频； 用户名密码提示窗口...
- Page 25 步骤9: 点击网络用户界面左侧的菜单进行更多 的高级配置。 通过默认的静态IP地址访问 如果将GXV3662_HD/FHD置于非DHCP环境下或者 GXV3662_HD/FHD未从DHCP服务器得到响应3分钟 之后，GXV3662_HD/FHD将可以使用默认的静态 IP地址：192.168.1.168访问。 步骤1: 将您的PC与GXV3662_HD/FHD通过双绞 线相连，或将您的PC与GXV3662_HD/FHD 接入同一网段; 步骤3: 打开微软的IE浏览器，在IE地址栏中 输入GXV3662_HD/FHD的出厂默认IP地址 步骤2: 将您PC的IP地址设置为192.168.1.X。 192.168.1.168； 将子网掩码设置为255.255.255.0。如 下图所示： 步骤4：请参考第43-45页中步驟6-9。 注意：请下载用户手册和常见问题解答，以取 得更详细的配置说明。下载地址: http://www.grandstream.cn...
- Page 26 GXV3662_HD/FHD连接示意图 GXV3662_HD/FHD 摄像镜头参数 (百万像素） 1/3-Inch 像面尺寸 1/3-Inch CMOS 感测器 3.3mm-12mm 焦距 F1.6-F3.2 通光孔径 D: 125.7°- 29.9° 视场角 H: 89.8°-23.9° V: 63.6°-17.9° DC Auto 光圈 50cm 最近物距 红外滤光片 IR-CUT...
