GXV 3601
IP C
m
All manuals and user guides at all-guides.com
AMERA
QuickStart
Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the GXV 3601 and is the answer not in the manual?

Questions and answers

Related Manuals for Grandstream Networks GXV 3601

Summary of Contents for Grandstream Networks GXV 3601

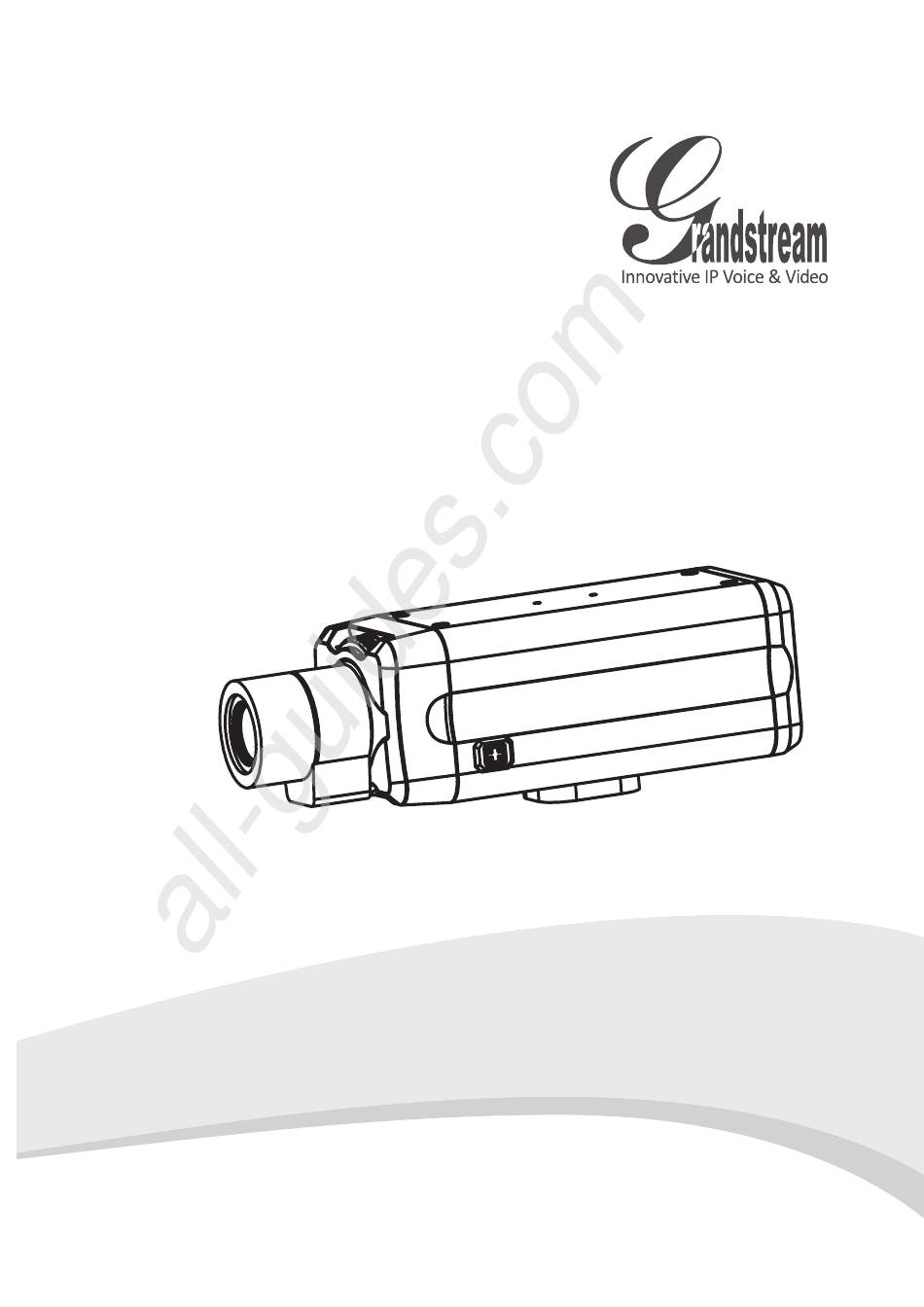

  • Page 1 All manuals and user guides at all-guides.com GXV 3601 IP C AMERA QuickStart Guide...

  • Page 2: Package Contents

    All manuals and user guides at all-guides.com RECAUTIONS • Do not attempt to open, disassemble, or modify the device • Do not use a third party power adapter • Do not expose this device to temperatures outside the range of -10 C to +55 C •...
  • Page 3 All manuals and user guides at all-guides.com ONNECTING THE GXV3601 Refer to the illustration below when following the instructions on the next page. Network Port Option B: R thernet able Power over Power Port Ethernet(PoE) witch Option A: ower dapter To AC Outlet NOTE: Choose Option A if using the power supply.
  • Page 4 All manuals and user guides at all-guides.com Option A tep 1: Insert the power adapter into the 12V DC port on the GXV3601. Plug the other end of the adapter into an AC power outlet. tep 2: Plug an RJ45 Ethernet cable into the network port.
  • Page 5 All manuals and user guides at all-guides.com XV3601 CONFIGURATION Configuring the GXV3601 using Microsoft Internet Explorer tep 1: Connect your PC and the GXV3601 to the same network. tep 2: Set the IP address of your PC to 192.168.1.X. Set the Default Gateway of your PC to 255.255.255.0.
  • Page 6 All manuals and user guides at all-guides.com tep 3: Open Microsoft Internet Explorer on your PC. Type 192.168.1.168 in the address bar. tep 4: A pop-up window will appear with prompts for a user name and password. The default administrator user name and password are both set to “admin”...
  • Page 7 All manuals and user guides at all-guides.com tep 5: Once you log into the GXV3601’s web inter- face Internet Explorer will indicate that “This website wants to install to following add-on: ‘GSViewer.cab’ from Grandstream Networks, Inc.” Install this add-on by follow- ing the instructions.
  • Page 8 All manuals and user guides at all-guides.com tep 7: Click through the menu on the left hand side of the web UI for more advanced configura- tion parameters. Please download the user manual and FAQ for more detailed configuration instructions: http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 9 All manuals and user guides at all-guides.com XV3601 SAMPLE CONNECTION DIAGRAM...
  • Page 10 All manuals and user guides at all-guides.com XV3601 LENS SPECIFICATIONS Lens Specifications Lens Mount Lens Format 1/3” (Image Sensor Area) Focal Length Variable forcus 3.5 to 8 mm Aperture (D/f’) 1/1.4 View Angle 81 (Horizontal) IRIS Minimum Object Distance 0.20 m (0.65 ft) Size 36 X 52 X 52 mm (Diameter X Length1 X Length2)
  • Page 11 All manuals and user guides at all-guides.com Precauciones • No intente abrir, desarmar o modificar la unidad • No use un adaptador de corriente de otra marca • No exponga esta unidad a temperaturas fuera de este rango: -10 C a +55 C •...
  • Page 12 All manuals and user guides at all-guides.com Conexión del GXV3601 Observe la ilustración de abajo cuando siga las instrucciones en la pagina siguiente Puerto de Opción B: Cable de Puerto de Red RJ45 hacia switch corriente Opción A: Adaptador de corriente hacia toma de corriente Nota: Utilice solo una opción A o B...
  • Page 13 All manuals and user guides at all-guides.com Si el usuario elije opción A, Paso 1: Conecte el conector pequeño y redondo del adaptador de corriente en el puerto de cor- riente. Conecte el otro extremo en la toma de corriente Paso 2: Conecte el cable de red RJ45 en el Puerto de red.
  • Page 14 All manuals and user guides at all-guides.com Configuración del GXV3601 Configure el GXV3601 usando el Explora- dor Internet de Microsoft Paso 1: Conecte su PC y el GXV3601 a la misma red. Paso 2: Coloque la IP de su PC en 192.168.1.X. Coloque la mascara de red en 255.255.255.0.
  • Page 15 All manuals and user guides at all-guides.com Paso 3: Abra su explorador de Internet Microsoft. Coloque 192.168.1.168 en la barra de dirección. Paso 4: Una ventanilla saldrá pidiendo ingresar el nombre de usuario y contraseña. El nombre de usu- ario por defecto para el administrador es “admin” y “admin”.
  • Page 16 Luego de ingresar a la pagina web, su explorador le indicara que “ Esta pagina quiere instalar el siguiente add-on: GSViewerX.cab desde “Grandstream Networks Inc.”. Instale el add-on siguiendo las instrucciones. Paso 6: Luego de instalar el GSViewX.cab con éxito, el usuario podrá...
  • Page 17 All manuals and user guides at all-guides.com Paso 7: Para mas configuraciones vaya al menú principal a la izquierda. Por favor baje el manual de usuario y FAQ para mas instrucciones de configuracion: http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 18 All manuals and user guides at all-guides.com XV3601 Diagrama de Conex-...
  • Page 19 All manuals and user guides at all-guides.com XV3601 Especificaciones del Lente Especificaciones del Lente Montura del Lente Formato del Lente 1/3” Longitud de Foco Foco variable 3.5 a 8 mm Apertura (D/F) 1/1.4 Angulo Horizontal IRIS Distancia a Objeto Minima 0.20 mt (0.65 pies) Tamaño 36 X 52 X 52 mm...

  • Page 20: Contenu Du Pack

    All manuals and user guides at all-guides.com RECAUTIONS • Ne pas tenter d’ouvrir, de désassembler ou de modifier le dispositif • Ne pas utiliser un boitier d’alimentation tiers • Ne pas exposer cet appareil à des températures hors de la gamme de -10 °C à +55 °C •...
  • Page 21 All manuals and user guides at all-guides.com ONNEXION DU GXV3601 Reportez-vous à l’illustration ci-dessous en suivant les instructions sur la page suivante. Port Réseau Option B : Câble Ethernet RJ45 au port Port Ethernet pré-alimenté d’alimentation (PoE) du Switch Option A : Boitier d’alimentation à...
  • Page 22 All manuals and user guides at all-guides.com Si l’utilisateur choisi l’option A Etape 1: Branchez le petit, rond connecteur du boitier d’alimentation dans port d’alimentation. Branchez l’autre extrémité dans une prise murale. Etape 2: Branchez un câble Ethernet RJ45 dans le port réseau.
  • Page 23 All manuals and user guides at all-guides.com a Configuration du GXV3601 Configurez le GXV3601 en utilisant le navi- gateur Microsoft Internet Explorer Etape 1: Connectez votre PC et le GXV3601 dans le même réseau. Etape 2: Fixez l’adresse IP de votre PC à 192.168.1.X et le masque sous réseau à...
  • Page 24 All manuals and user guides at all-guides.com Etape 3: Ouvrez le navigateur Microsoft Internet Explorer et tapez 192.168.1.168 dans la barre d’adresse. Etape 4: Une fenêtre apparaîtra pour inviter les utilisateurs à entrer le nom d’utilisateur et mot de passe. Le nom d’utilisateur et le mot de passe par défaut de l’administrateur sont “admin”...
  • Page 25 All manuals and user guides at all-guides.com Etape 5: Après avoir accédé à la page Web, IE in- dique que “Ce site veut installer l’add-on ci-après:« GSViewerX.cab ‘de’ Grandstream Networks Inc. “ Installez cette add-on en suivant les instructions. Etape 6: Après l’installation du GSViewX.cab avec succès, les utilisateurs pourront voir la page...
  • Page 26 All manuals and user guides at all-guides.com Etape 7: Pour plus de paramètres, Veuillez aller sur le menu principal sur le côté gauche. Pour les instructions de configuration détaillées, veuillez télécharger le manuel d’utilisation et l’aide. http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 27 All manuals and user guides at all-guides.com xemple de Diagramme de connexion du GXV3601...
  • Page 28 All manuals and user guides at all-guides.com Spécifications de la lentille du GXV3601 Spécifications de la lentille Support de Lentille Format de Lentille 1/3” Longueur du Focal Centre Variable 3.5 to 8 mm Ouverture 1/1.4 Angle de vue horizontal IRIS Distance minimale de 0.20 m (0.65 pies) l’objet...
