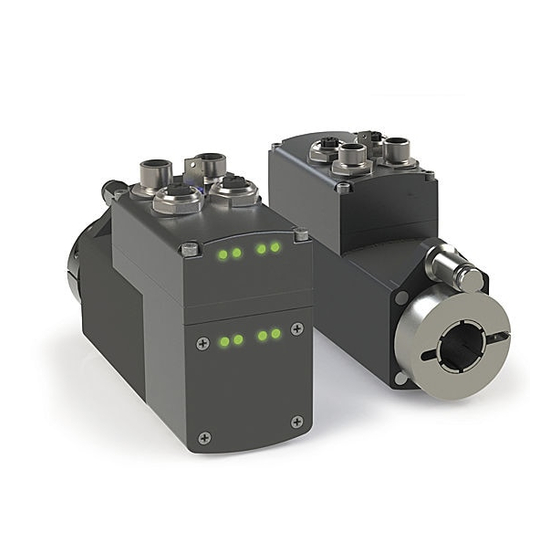

Siko AG26 Translation Of The Original Installation Instructions
  1. Manuals
  2. Brands
  3. Siko Manuals
  4. Controller
  5. AG26
  6. Translation of the original installation instructions

Siko AG26 Translation Of The Original Installation Instructions

Hide thumbs Also See for AG26:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
AG26
Stellantrieb
Originalmontageanleitung
Actuator
Translation of the Original Installation Instructions
255/21
Deutsch
Seite 2
English
page 24

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AG26 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko AG26

Summary of Contents for Siko AG26

  • Page 1 AG26 Stellantrieb Deutsch Originalmontageanleitung Seite 2 Actuator English Translation of the Original Installation Instructions page 24 255/21...

  • Page 2: Table Of Contents

    7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör Anschluss-Stecker 8.1 Gegenstecker M12 gerade 8.2 Gegenstecker M12 gerade inkl. Kabel 8.3 Gegenstecker M12 gewinkelt 9 Technische Daten 10 Einbauerklärung AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 3: Dokumentation

    Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 4: Zielgruppe

    Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 5: Grundlegende Sicherheitshinweise

    ` Setzen Sie nur Netzteile mit großer Ausgangskapazität (>10.000 µF) bzw. rückspeisefähige Netzteile ein. ` Verwenden Sie bei Bedarf eine entsprechenden Bremswiderstandsan- steuerung. ` Prüfen Sie ob alle Verbraucher für Rückspeisespannungen ausgelegt sind. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 6: Identifikation

    Anfrage erhältlich. Anzugsmoment: 0.6 Nm (M12) Ist die Verwendung des Drehmomentschlüssels aufgrund der Montagesitu- ACHTUNG ation nicht möglich, ist die elektrische Installation vor der mechanischen Montage durchzuführen. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 7: Mechanische Montage

    Drehmomentstütze lässt sich über ein Langloch den Einbauverhältnissen geringfügig anpassen. 2. Klemmringschraube mit 5 Nm anziehen. 3. Schraube für Drehmomentstütze mit 2 Nm anziehen. Hierfür mit 10er Gabelschlüssel gegenhalten. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 8: Elektrische Installation

    ` Litzen mit geeigneten Aderendhülsen versehen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 9 Maßnahmen erforderlich: ` Separates Netzteil zur Versorgung eines oder mehrerer SIKO-Stellan- triebe vorsehen. ` Alle Leitungen für den Stellantrieb müssen geschirmt sein. ` Der Kabelschirm muss beidseitig aufgelegt sein. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 10 Die Leitungslänge zwischen zwei Knoten darf maximal 100 m betragen. Verwenden Sie nur Ethernet-Kabel, die mindestens der Kategorie 5 (CAT 5) nach EN 50173 bzw. ISO / IEC 11801 entsprechen. Verwenden Sie nur Kabel mit Gesamtschirm. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 11 Eingang 4 Ausgang 1 Ansichtseite = Steckseite RS232 RXD RS232 TXD SGND* M12 A-Codiert 8-pol. * intern verbunden mit GND Stecker Betriebsspannung Litzenquerschnitt der Leitungen: 0,14 ... 0,35 mm². AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 12 Abb. 4 ). Verwenden Sie dazu 6,3 mm Flachstecker mit kurzer Litze 2,5… 4 mm² (nicht im Lieferumfang). Bei mehreren Stellantrieben wird empfohlen die Erdung auf eine PE-Schiene anzuschließen (siehe Abb. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 13: Inbetriebnahme

    (z. B. Steuerung) eingeschaltet werden. Bitte beachten Sie die Hinweise auf ordnungsgemäßen mechanischen und elektrischen Anschluss. Nur dann sind die Voraussetzungen für eine prob- lemlose Inbetriebnahme und einwandfreien Betrieb gegeben. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 14 Status LED 5 LED Zustände gültig bei Werkseinstellung. LED Zustand Beschreibung grün Betriebsspannung Steuerung liegt an, keine Störung rot, blinkt Betriebsspannung Steuerung liegt an, Störung aktiv Betriebsspannung Steuerung fehlt AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 15 Taste = Tippbetrieb 2 Richtung "e" Taste = Tippbetrieb 2 Richtung "i" DIP-Schalter Abb. 10: Bedienelemente Der manuelle Einrichtbetrieb ist nur verfügbar, wenn kein Prozessdaten- ACHTUNG austausch stattfindet. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 16: Batteriewechsel

    Antriebsachse. Je nach Umgebungsbedingungen und Ein- schaltdauer der Betriebsspannung des Stellantriebs beträgt die Batte- rielebensdauer im Mittel ca. 5 Jahre. Der Austausch kann bei SIKO-Ver- triebspartnern, im SIKO-Stammwerk oder selbst durchgeführt werden. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 17: Austausch Der Batterie

    2. Korrekte Lage des O-Rings überprüfen. O-Ring muss komplett in der dafür vorgesehenen Nut liegen. 3. Montage Deckel Schrauben Deckel O-Ring Batterielasche Batterie Gehäuse Abb. 11: Batteriewechsel AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 18: Transport, Lagerung, Wartung Und Entsorgung

    Batterie: Werfen Sie Batterien nicht in den normalen Müll, ins Feuer oder ins Wasser. Batterien sollen gesammelt und auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien recycelt werden. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 19: Zubehör Anschluss-Stecker

    6. Isolierschlauch auffädeln, Litzen anlöten und Isolierschlauch mon- tieren. 7. Kupplungshülse mit Einsatz verschrauben und Druckschraube festdrehen.        Abb. 12: Gegenstecker M12 gerade AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 20: Gegenstecker M12 Gerade Inkl. Kabel

    5. Druckmutter anziehen. Abb. 13: Gegenstecker M12 gewinkelt Ändern der Winkelstellung (Abb. 1. Einsatz aufdrehen, leicht herausziehen und in gewünschte Winkelstel- lung (45° Schritte) verdrehen. 2. Einsatz aufschrauben. AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...

  • Page 21: Technische Daten

    10 mA Statusanzeige 8 LEDs Funktionsbeschreibung (siehe Benutzerhandbuch) Tasten 2 interne Tasten, interner DIP-Schalter Schaltausgang 24 V DC ±10 % ≤40 mA (High-Side) Busanschluss EIP-EtherNet/IP EPN-PROFINET ECT-EtherCAT EPL-POWERLINK AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 22 EN 61800-3, C2 Störaussendung / Emission Schutzart IP54, IP65 EN 60529, nur mit Gegenstecker Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit ≤100 m/s , 5 … 150 Hz EN 60068-2-6 AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 23 Maschine in eine Maschine oder Anlage eingebaut wurde, die den Bestimmun- gen der EG-Maschinenrichtlinie 2006/42/EG entspricht und für die eine EG-Konformitäts- erklärung gemäß Anhang II A vorliegt. Buchenbach, den 11.05.2021 Hanspeter Thoma (Head of Design Department) AG26 · Datum 03.02.2022 · Art. Nr. 87451 · Änd. Stand 255/21...
  • Page 24 8.1 Straight matting connector M12 8.2 Mating connector M12 straight inclusive cable 8.3 Right angle mating connector M12 9 Technical data 10 Declaration of Incorporation 11 Declaration of Conformity AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 25: Documentation

    Safety notes consist of a signal sign and a signal word. Danger classes Immediate danger that may cause irreversible bodily harm resulting in DANGER death, property damage or unplanned device reactions if you disregard the instructions given. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 26: Target Group

    • are familiar with the safety guidelines of the electrical and automation technologies when performing configuration tasks; • are authorized to commission, earth and label circuits and devices/ systems in accordance with the safety standards. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 27: Basic Safety Information

    External magnetic fields CAUTION Failures and data loss occur if strong magnetic fields influence the internal measuring system. ` Protect the actuator from impact by external magnets. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 28: Identification

    Tightening torque: 0.6 Nm (M12) If the use of the torque-limiting wrench is not possible due to the mount- NOTICE ing situation, execute electrical installation before mechanical installa- tion. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 29: Mechanical Mounting

    2. Tighten the clamp ring screw by applying 5 Nm. 3. Tighten the screw for the torque support by applying 2 Nm. Lock using a size 10 open wrench AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 30: Electrical Installation

    ` Do not disconnect or close live connections. ` Perform wiring work in the de-energized state only. ` Use strands with suitable ferrules. ` Prior to switching on check all mains and plug connections. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 31 ` Provide a separate power adapter for the supply of one or multiple SIKO actuators. ` All lines for connecting the actuator must be shielded. ` The cable shield must be applied to both sides. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 32 The line length between two nodes must not exceed 100 m. Use only Eth- ernet cables which correspond at least to category 5 (CAT 5) acc. to EN 50173 or ISO / IEC 11801. Use only cables with complete shield. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 33 = plug-in side RS232 RXD RS232 TXD SGND* M12 A-Codiert 8-pol * internally linked with GND Stecker Operating voltage Strand cross section of the lines 0.14 ... 0.35 mm². AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 34 Put the PE connection between the plug connectors on the ground wire potential (Fig. 4). Use 6.3 mm flat connectors with a short strand 2.5… 4 mm² (not supplied). Fore multiple AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 35: Commissioning

    WARNING Output stage of the driver is damaged. ` The operating voltage of the device must be switched on together with the downstream electronics unit (e. g. control). AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 36 You can configure the functions of the drive status LEDs. For a description of the functions of the drive status LEDs refer to the rele- vant user manual. Status LED 5 LED statuses valid with factory settings. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 37 Supply voltage of the output stage is applied. red, blinks Actuator is outside the programmed position window. Supply voltage of the output stage missing. Operating voltage of control missing AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 38: Battery Change

    ` It is mandatory to change the battery with supply voltage switched on. ` Repeated calibration travel in case of data loss (refer to the see user manual for the procedure). AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 39: Battery Type, Function And Service Life

    2. Check the correct location of the O-ring . The O ring must be placed completely in the mortise intended for this purpose. 3. Mount the housing's cover AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 40: Transport, Storage, Maintenance And Disposal

    Battery: Do no throw batteries in the normal waste, into fire or water. Col- lect batteries and dispose of them in an environmentally friendly way. Only for EU countries: Defective or used batteries must be recycled accord- ing to Directive 91/157/EEC. AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 41: Accessory Connector

    ` Strand cross sections of lines max. 0,75 mm² / cable feed-through: ø6 ... ø8 mm. • Accessory SIKO art. no. "83526" M12 A coded (socket contact 4 poles operating voltage ). • Accessory SIKO art. no. "83525" M12 A coded (socket contact pin 8 poles digital input / output).

  • Page 42: Mating Connector M12 Straight Inclusive Cable

    ` Strand cross-section of lines 0.75 mm² / cable feed-through: ø4 ... ø8 mm. • Accessory SIKO art. no. "83091" M12 A coded (socket contact 4 poles operating voltage). • Accessory SIKO art. no. "87599" M12 A coded (socket contact 8 poles digital input / output).

  • Page 43: Technical Data

    (see user manual) Keys 2 internal keys, internal DIP switch Switching outputs 24 V DC ±10 % ≤40 mA (high-side) Bus connection EIP-EtherNet/IP EPN-PROFINET ECT-EtherCAT EPL-POWERLINK AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 44 Protection category IP54, IP65 EN 60529, only with mating con- nectors Shock resistance 500 m/s , 11 ms EN 60068-2-27 Vibration resistance ≤100 m/s , 5 … 150 Hz EN 60068-2-6 AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 45: Declaration Of Incorporation

    2006/42/EC and if the EC Declaration of Conformity pursuant to Appendix II A is avail- able for the machinery. Buchenbach, 11/05/2021 Hanspeter Thoma (Head of Design Department) AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...

  • Page 46: Declaration Of Conformity

    Signed for & on behalf of: SIKO GmbH Place of issue: 79256 Buchenbach, Germany Date of Issue: 3 February 2022 Name: Hanspeter Thoma Function: Head of Product Development Signature: AG26 · Date 03.02.2022 · Art. No. 87451 · Mod. status 255/21...
  • Page 47 AG26...
  • Page 48 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
