U s e r 's m a n u a l

NDR-BA6104

NDR-BA6208

NDR-BA6416

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the NDR-BA6104 and is the answer not in the manual?

Questions and answers

Summary of Contents for Novus NDR-BA6104

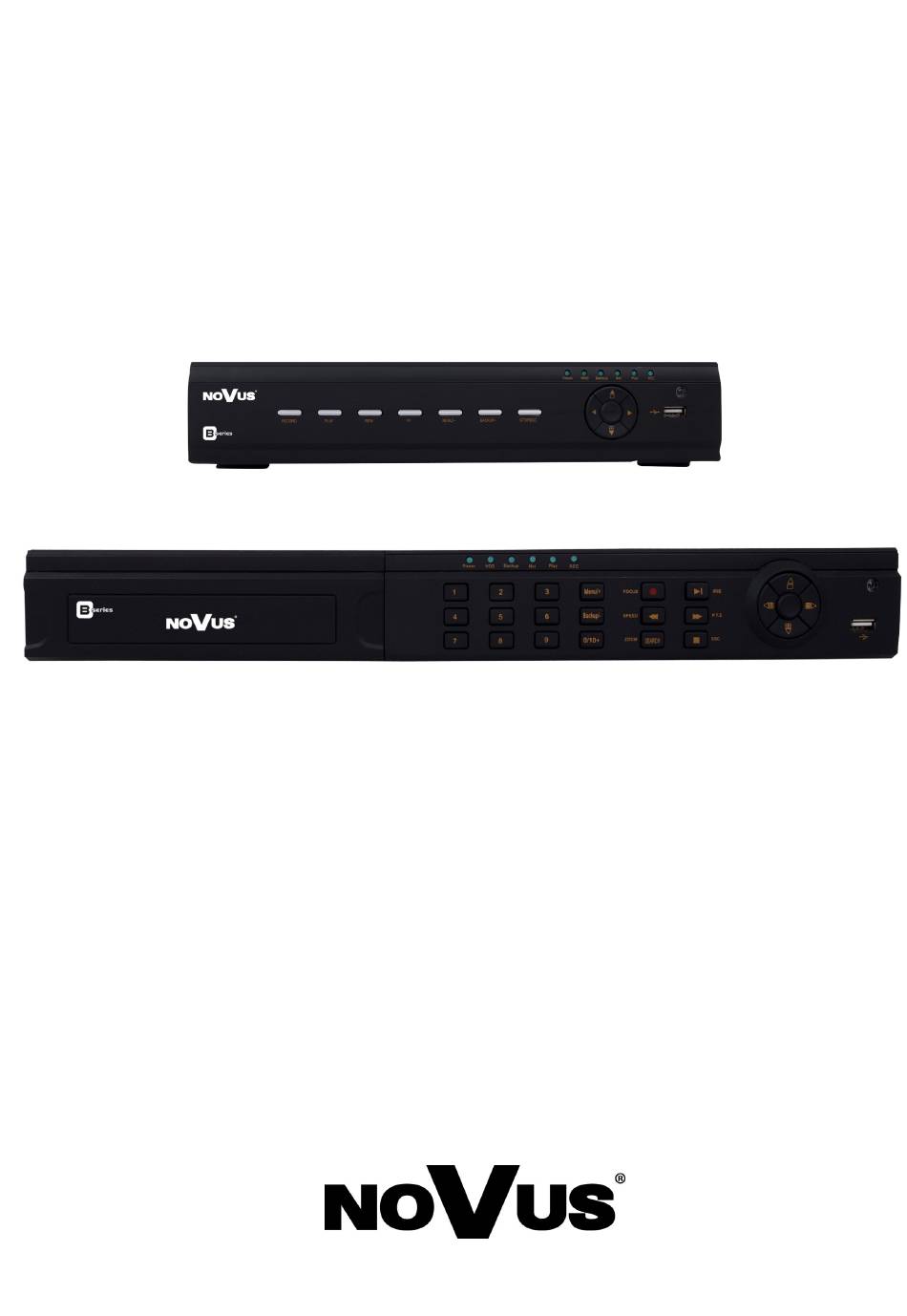

Page 1 U s e r ’s m a n u a l NDR-BA6104 NDR-BA6208 NDR-BA6416...
Page 2 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC. ...
Page 3 4. The device has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone.
Page 4: Table Of Contents
1.3. Package contents ..........................8 2. STARTING THE DEVICE ........................9 2.1. Electrical connection and other rear panel elements of NDR-BA6104 DVR ........9 2.2. Electrical connection and other rear panel elements of NDR-BA6208 DVR ......... 10 2.3. Electrical connection and other rear panel elements of NDR-BA6416 DVR ......... 11 2.4.
Page 5 7.1. Remote access to DVR using AUTONAT service ................92 7.2. Configuring remote access with router port mapping method ............93 8. PTZ DEVICES OPERATING ....................... 94 8.1. Connecting Novus PTZ cameras ...................... 94 8.2. Connecting the NV-KBD70 ......................98 8.3. Connecting the NV-KBD30 ......................99 8.4.
Page 6: Foreword Information
Recording resolution: 2048x1536, 1920x 1080, 1280 x 720, 960x576, 720x576, 720 x 288, 360 x288  NDR-BA6104 - 1 video and audio channel for NOVUS IP 3000 series camera with recording speed up to 12 fps for 1280x720 resolution. Supported resolution up to 1920x1080* ...
Page 7: Ndr-Ba6104, Ndr-Ba6208 And Ndr-Ba6416 Recorder's Technical Data
2 kg (without HDD) 4 kg (without HDD) *DVR is compatible with NOVUS IP 3000 series cameras. ** During IP channel playback the number fps per IP channels fps is reduced by half All rights reserved © AAT Holding sp. z o.o.
Page 8: Package Contents
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 FOREWORD INFORMATION 1.3. Package contents Unpack the device carefully. After unpacking, please ensure that package contains the following items: NDR-BAxxxx DVR IR remote control (NDR-BA6208, NDR-BA6416 ) Power supply Power cord 12VDC Screws Mouse HDD SATA cables Short user’s...
Page 9: Starting The Device
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements of NDR-BA6104 DVR 9 10 11 1.AUDIO IN: Audio (mono) inputs for connecting microphones with pre-amplifiers 2.ALARM IN: Alarm inputs, which may be set either as normally open (N.O.) or normally closed (N.C.).
Page 10: Electrical Connection And Other Rear Panel Elements Of Ndr-Ba6208 Dvr
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE 2.2. Electrical connection and other rear panel elements of NDR-BA6208 DVR. 13 14 15 1 2 3 4 5 9 10 11 1. AUDIO IN: Audio (mono) inputs for connecting microphones with pre-amplifiers 2.
Page 11: Electrical Connection And Other Rear Panel Elements Of Ndr-Ba6416 Dvr
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE 2.3. Electrical connection and other rear panel elements of NDR-BA6416 DVR. 10 11 12 1. POWER SWITCH: DVR power switch. 2. ALARM OUT: Alarm relay output (NO, COM), max. load capacity of the outputs is 0,5A/125VAC and 1A/30VDC.
Page 12: Network Wiring
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE 2.4. Network wiring Although connection DVR to one IP camera with straight Ethernet cable is possible we strongly advise to use additional network switch. By using Ethernet cables connect the cameras and NVR to the switch, like on image below.
Page 13: Hdd Mounting
User’s manual ver.1.2 STARTING THE DEVICE 2.5. HDD mounting NDR-BA6104 support up to 1 internal SATA HDD. NDR-BA6416 DVR and NDR-BA6208 supports up to 2 internal SATA HDDs. WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com.
Page 14 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE After removing top cover of the DVR, please mount the HDD to the DVR bottom using included screws (4 pieces for each HDD), and connect power and signal cables. NDR-BA6104 NDR-BA6416 and NDR-BA6208 : After connecting an HDD(s), please put the top cover onto the DVR and turn the device on in order to check the operation of particular components and to format the HDDs.
Page 15: Turning On The Power
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 STARTING THE DEVICE Analog cameras recording capacity table The size of the IP camera recording depends on the size of the bitrate set in the camera. The table below shows an example of bitrate for IP cameras “Total Recording capacity”...
Page 16: Recorder's Operation
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S OPERATION 3. RECORDER’S OPERATION 3.1. Front panel description NDR-BA6104 : NDR-BA6416 and NDR-BA6208 : 1. LED: LEDs indicating DVR’s status: - Power - power supply indicator - Net - network operation - HDD - HDD operation indicator...
Page 17: Controlling Via Usb Mouse
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S OPERATION 8. PLAY / PAUSE pressing the PLAY during “live” mode enters playback mode. Subsequent pressing pauses the playback. In PTZ control mode button is used for IRIS adjustment. 9. FF Consecutive presses in playback mode switch playback speed between FFx1, FFx2, FFx4, FFx8, FFx16, FFx1/4, FFx1/2.
Page 18 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S OPERATION Note: If remote controller is not used for a some time, its ID will be automatically changed to 0. Description of IR remote controller function: Turns the DVR off Enable manual records 0-9, -/--...
Page 19 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S OPERATION NV-RCDVRB-II remote controller bought separately accessory NDR-BA6104 DVR Remote controller ID is fixed to 0. Description of IR remote controller function: Enable manual records SEARCH Starts search MENU DVR menu EXIT Exit current interface...
Page 20: Recorder's Menu
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4. RECORDER’S MENU DVR features multi-layered, on-screen displayed menu used for setting the device up. Multi-lingual OSD is displayed using one of the following languages: English, Polish, Spanish, Slovak, Czech, Turkish, Dutch, Russian, Italian, French, Greek and other.
Page 21 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU This window allows user to configure network settings such as; HTTP Port, Server Port, IP Address, Subnet Mask, Gateway, Preferred and Alternate DDNS Server. Alternatively, select the Obtain an IP address automatically to get address from DHCP Server.
Page 22: Menu Operating
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU For proper recorder operation, please format the installed HDD using this window. Additional information like HDD Size, Free space etc. are also available here. When HDD formatting is complete, click the Finish button to end setup wizard and open the LOGIN window.
Page 23: Live Monitoring
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU To disable LOGIN window display during next start-up, please go to the MAIN MENU / BASIC / SYSTEM and check off the Password Check. To prevent unauthorized access, it is recommended to log out when you leave the screen. In the monitoring screen, click MENU in the bottom left corner and select LOG OFF.
Page 24: Sequence
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU In order to display the OSD auxiliary menu, please click the right mouse button anywhere on screen or press MENU/ESC buttons on the DVR’s front panel or remote controller. The menu is depicted below: 1.
Page 25: Zoom Function
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4.3.3. Zoom function Zoom allows to enlarge a particular video feed for closer inspection. Selected picture is then enlarged. Zoom area may be moved around using mouse. Clicking right mouse button or pressing the ESC on the front panel exits the zoom mode.
Page 26: Searching Video
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4.4. Searching video To search the video material please click the SEARCH button on the remote controller or select appropriate position from MAIN MENU. Next, a search menu is displayed on the screen, as depicted below: Days of the month marked with a blue frame indicating available recordings exist for them.
Page 27 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU In order to find records you can also use EVENT SEARCH . Selecting EVENT SEARCH displays the following screen: Searching by event is similar to time search. You can define filters the registry is searched in accordance with: MOTION, ALARM INPUTS or ALL.
Page 28 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU FILE MANAGEMENT tab allows to manage file list contains recording video from cameras. Opening tab displays the following screen: Days of the month marked with a blue frame indicate that recordings exist for them. Select a day from calendar and desired cameras, then press the SEARCH button, which displays the File list.
Page 29 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU IMAGE tab allows to search by images saved during alarm action. Opening this tab displays the following screen: Searching by event is similar to time search. Double-clicking on an image displays playback from camera associated with that event.
Page 30: Playback
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4.5. Playback Users granted with appropriate privileges may watch stored recordings after logging in to the DVR. You can start playback in two ways. One is searching for desired records from MAIN MENU. The second is quick playback available by pressing the PLAY button on the front panel or remote controller.
Page 31: Backup Of Recorded Video
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 17. The start time of current section. 18. Go to the previous playback section. 19. Current playback speed 20. Playback bar 21. Shows/hides camera names 22. Go to the next playback section. 23. The end time of current section 4.6.
Page 32 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU  From the given list select specific segments of record that you want to archive. Double-clicking on a specific item will run playback of selected segment.  Press BACKUP button.  Choose desired FILE TYPE in the new window and select BACKUP PLAYER if needed.
Page 33: Configuring Ip Camera Channel
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4.7 Configuring IP camera channel It’s strongly advisable to configure IP camera with PC computer and check DVR network configuration before connecting camera to DVR. To configure IP address for DVR select MAIN MENU / SETUP / NETWORK / NETWORK If you are using DHCP sever for IP address management select OBTAIN IP ADDRESS AUTMATICALY check box.
Page 34 SETUP button. Fill in User Name and Password fields with valid values ( default user name / password for NOVUS IP cameras is root / pass ) and press OK button.
Page 35: Setting English Language
RECORDER’S MENU 4.8. Setting English language. The procedure presented below shows how to go back to the English language in the NOVUS DVRs menu in case of selecting any other language by mistake. 1. To open main menu press the MENU button on the DVR’s front panel, and select the first position.
Page 36 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S MENU 4. Choose the English language in the 8th menu position (third from the bottom) . 5. Next, click the button in the middle, which loads a new interface language. All rights reserved © AAT Holding sp. z o.o.
Page 37: Recorder's Configuration
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5. RECORDER’S CONFIGURATION Main menu contains sub-menus corresponding to various system settings. In order to access the DVR settings menu, please press the MENU button or select MENU from additional menu called by pressing the right mouse button..
Page 38: Setup
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1. Setup Selecting SETUP from the main menu displays the following screen: SETUP contains the following sub-menus: BASIC, LIVE, RECORD, SCHEDULE, ALARM, NETWORK, USERS, P.T.Z. RESET. 5.1.1. Basic Selecting BASIC displays the following screen: BASIC sub-menu contains SYSTEM, DATE &...
Page 39: System
SPOT mode to displaying cameras with menu in CVBS mode. Note: Using NOVUS monitors is advised. AAT Holding doesn’t take responsibility for possible issues that may arise during cooperation between DVRs and monitors of other manufacturers.
Page 40: Date And Time
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.1.2. Date and time Selecting DATE/TIME under BASIC sub-menu displays the following screen: Window allows to set time and date using navigation and ENTER buttons. Please select the time zone that device operates in, select time and date format and apply settings.
Page 41: Live View
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.2. Live view Selecting LIVE from the SETUP displays the following screen: LIVE menu contains 5 sub-menus: LIVE, MAIN MONITOR, SPOT, MASK, EXIT. 5.1.2.1. Live Selecting LIVE from the LIVE sub-menu displays the following screen: Camera name allows to assign desired names to particular camera inputs.
Page 42: Main Monitor
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Selecting Recording status displays an additional symbol on the screen, referring to the current status of the DVR channel. Blue rectangle indicates continuous recording, yellow indicates motion detection -triggered recording, green indicates manual recording,...
Page 43: Spot
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.2.3. Spot Selecting SPOT from the LIVE menu displays the following screen: This menu allows to set the order and duration of displaying cameras on the SPOT auxiliary video output. Channel drop-box sets the channel number to be displayed, while sequence number may be changed by clicking the right/left arrows.
Page 44: Record
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.3. Record Selecting RECORD from the SETUP menu displays the following screen: RECORD menu contains 7 items: RECORD, RECORD BITRATE, TIME, STAMP, RECYCLE RECORDS, SNAP, EXIT. 5.1.3.1. Record Selecting RECORD from the RECORD menu displays the following screen.
Page 45: Record Bit Rate
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Note: Enabling recording in this menu overrides alarm, motion and schedule recording. Please make sure that sound recording is in accordance with legal regulations of your country. 5.1.3.2. Record bit rate Selecting RECORD BITRATE from the RECORD menu displays the following screen: Resolution column allows to select resolution that the video picture will be recorded with: CIF, HD1 (2CIF) or D1 resolutions are available.
Page 46: Time
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.3.3. Time Selecting TIME from the RECORD menu displays the following screen. Setting Pre-alarm record time is varying, according to the DVR model. For NDR-BA6416 and NDR-BA6208 pre alarm is adjustable, in 5s - 30s range.
Page 47: Recycle Record
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Checking the Camera name box hard-codes camera name into the recorded video stream. Checking the Time stamp will add time information directly into the video recording. Selecting Setting button in the Position column allows to move Camera name and Time stamp fields to a desired position on the scene.
Page 48: Snap
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.3.6. Snap Selecting SNAP from the RECORD menu displays the following screen. This menu allows to define snapshot picture parameters, both for ones saved onto HDD and attached to e-mails sent by the DVR when alarm event occurs.
Page 49: Schedule
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.4. Schedule Selecting SCHEDULE from the SETUP menu displays the following screen: DVR conducts recording in accordance with defined schedules. Creating complex schedules allows to tailor recording parameters to the system and available HDD space. Schedule is presented as a table, with possibility of defining settings for each of the channels in particular days and hours.
Page 50: Motion
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.4.2. Motion Selecting MOTION from the SCHEDULE menu allows to configure motion recording: Draw a desired motion-triggered recording schedule using Pencil and Rubber icons. COPY allows to copy the recording schedule from one camera to a desired channel or all channels simultaneously.
Page 51: Alarm
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5. Alarm Selecting ALARM from the SETUP menu displays the following screen: The ALARM menu allows to configure DVR responses to a variety of events. Menu contains items: SENSOR, MOTION, VIDEO LOSS, OTHER ALARM, ALARM OUT, EXIT.
Page 52: Sensor
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5.1.1. Sensor Selecting SENSOR from the SENSOR menu displays the following screen: First column allows to either enable or disable particular alarm inputs of the DVR, while Type column is responsible for setting their mode of operation: NO - normal open, NC - normal closed, whereas Name allows to change names of the alarm inputs.
Page 53: Schedule
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Selecting Setting from the Trigger column displays the following screen: The tab mentioned above allows to adjust DVR’s response to triggering its alarm input. Snap field allows to select cameras which alarm pictures are saved to HDD and attached to e-mail messages.
Page 54: Motion
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5.2. Motion Selecting MOTION from the ALARM menu displays the following screen: MOTION menu contains 3 items: MOTION, SCHEDULE, EXIT 5.1.5.2.1. Motion Selecting MOTION from the MOTION menu displays the following screen: Sub-menu allows to configure the built-in motion detection function.
Page 55: Schedule
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5.2.2. Schedule Selecting SCHEDULE from the MOTION menu displays the following screen: Draw a desired schedule using Pencil and Rubber icons for the particular channel. COPY allows to copy the recording schedule from one camera to a desired channel or all channels simultaneously.
Page 56: Other Alarm
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Selecting Trigger displays the following screen: Snap field allows to select cameras that pictures from are later attached to e-mail messages. To PTZ tab allows to set a reaction for the PTZ cameras in case of video loss event.
Page 57: Alarm Out
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5.5. Alarm out Selecting ALARM OUT from the ALARM menu displays the following screen: MOTION menu contains four items: ALARM OUT, SCHEDULE, BUZZER, EXIT 5.1.5.5.1. Alarm out Selecting ALARM OUT from the ALARM OUT displays the following screen: Relay name allows to assign a name to alarm output using virtual keyboard.
Page 58: Schedule
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.5.5.2. Schedule Selecting SCHEDULE from the ALARM OUT displays the following screen: Draw a desired motion-triggered recording schedule using Pencil and Rubber icons. COPY allows to copy the recording schedule from one camera to a desired channel or all channels simultaneously.
Page 59: Network
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.6. Network Selecting NETWORK from the SETUP displays the following screen; NETWORK sub-menu contains five items: NETWORK, SUB-STREAM, E-MAIL, OTHER SETTINGS, EXIT 5.1.6.1. Network Selecting NETWORK from the NETWORK menu displays the following screen: This menu is responsible for network settings.
Page 60: Sub-Stream
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.6.2. Sub-stream Selecting SUB-STREAM from the NETWORK menu displays the following screen; This menu is responsible for parameters of the default network stream (sub-stream), its quality and fps (global settings). Resolution is permanently set.
Page 61: Network Serwer
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION SMTP Server requires entering IP address of the outgoing e-mail server (or its domain name using virtual keyboard). Port defines the default communication port for the device (port 25 is the default for outgoing mail).
Page 62: Other Settings
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Caution : Before attempting to configure NAT service make sure that DVR have proper IP network configuration allowing connection to the Internet. AUTONAT service is provided by an external company, and AAT HOLDING is not responsible for the availability or operation of the service.
Page 63: Users
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.7. Users Selecting USERS from the SETUP menu displays the following screen: This menu is responsible for user management - adding and removing user accounts, assigning their passwords and privileges. User Admin is a default user account of the DVR and cannot be deleted.
Page 64 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION Selecting AUTHORITY displays the following screen. User may be granted with the following privileges: Log Search, Two Way Audio, Remote Login, System Setup, File Management, Shut Down, Disk Management, Live view, Manual Record, Playback, Backup, PTZ Control, Remote Live view.
Page 65: Serial Port
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.8.1. Serial port Selecting SERIAL PORT from the P.T.Z. menu displays the following screen: In order to ensure proper cooperation of the DVR and PTZ cameras settings of the devices should be in accordance with respective settings in cameras. When system doesn’t feature PTZ cameras (or other RS-485 equipped) changes in this tab are unnecessary.
Page 66: Advanced
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.8.2. Advanced Selecting ADVANCED from the P.T.Z. menu displays the following screen: This menu allows to define PTZ camera’s function like Presets, Cruise or Tracks. Pressing Setting button will open new window. For setting Preset, the following window will be shown: In this window user can set up new Preset position.
Page 67 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION For setting Cruise following window will be shown: In this window user can set up new Cruise of presets. Press + button, next, choose desired Preset number and set up additional parameters. Check the box to save settings. To add next position, repeat the procedure.
Page 68: Advanced
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.1.9. Advanced Selecting ADVANCED from the SETTINGS menu displays the following screen: ADVANCED sub-menu contains 4 items: RESET, IMPORT/EXPORT, ALLOW/DISALLOW LIST, EXIT. 5.1.9. Reset Selecting RESET reverts all device settings to its factory defaults. Please keep in mind that resetting the device erases all passwords, schedules etc.
Page 69: Black / White List
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION The menu above allows to save DVR settings to a single file and export it to an external Flash drive, or to restore settings to factory defaults. To save DVR settings, please select Export button.
Page 70: Information
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.2. Information Selecting INFORMATION from the MAIN MENU displays the following screen. INFORMATION menu contains following items: SYSTEM, EVENT, LOG, NETWORK, ONLINE USERS, EXIT. 5.2.1. System Selecting SYSTEM from the INFORMATION menu displays the following screen: User can find information on Device Name, Device ID, Hardware Version, Kernel Version, Firmware Version, and Launch Date here.
Page 71: Event
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.2.2. Event Selecting EVENT from the INFORMATION menu displays the following screen: To check event list please follow the procedure below:  Select a start and end time and choose desired cameras  Select a desired event type ...
Page 72: Network
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.2.4. Network Selecting NETWORK from the INFORMATION menu displays the following screen: This window contains information on current network settings; HTTP Port, Server Port, IP Address, Subnet Mask, Gateway, Preferred DNS, Alternate DNS, Networking approach, Status, DDNS and MAC Address.
Page 73: Record
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.2.6. Record Selecting RECORD from the INFORMATION menu displays the following screen: This window contains information about recording settings and used space on each hard drive. 5.2.7. QRcode Selecting QRCODE from INFROMATION menu displays QR code that can be used for connection with mobile devices using SuperLivePro application.
Page 74: Manual Alarm
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.3. Manual alarm Selecting MANUAL ALARM from the MAIN MENU displays the following screen. User may activate DVR Buzzer alarm by pressing the Alarm button. If Trigger field is selected then the relay will also be active. To cancel alarm press the Clear button.
Page 75 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION WARNING: Setting all HDDs to READ ONLY causes the DVR not to record any camera images. In order to format HDD, please click the FORMAT button. WARNING: All stored data are erased during HDD format.
Page 76: Upgrade
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.5. Upgrade Selecting UPGRADE from the MAIN MENU displays the following screen: In order to upgrade please connect an external USB memory to the DVR, containing appropriate firmware *.tar file. After selecting appropriate file, please click the UPGRADE button. Please do not press any buttons either on a DVR or its remote controller during the update.
Page 77: Ip Camera
DVR network configuration. Please refer to section 4.7 before the channel configuration for IP cameras. The DVR supports cameras NOVUS 3000 series. To search for the available cameras press SEARCH button To manually add a camera configuration, press the ADD button.
Page 78: Search Ip Cameras
NOVUS is root / pass). Check the Enable check box and select an available channel number of the IP camera. Then give the camera IP address and data port . The default Server Port for NOVUS Series 3000 IP cameras is 9008.
Page 79: Logoff
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 RECORDER’S CONFIGURATION 5.7. Logoff Selecting LOGOFF from the MAIN MENU displays the following screen: To log out a currently logged-in user please select the LOGOFF, and confirm with OK. After logoff, video is still displayed on the screen, however to open the OSD menu again, subsequent login is required.
Page 80: Network Operations Utilizing Web Browser
6.1. Recommended PC specification for web browser connections Establishing up to 5 NDR-BA6104 or 10 (NDR-BA6416, NDR-BA6208) simultaneous connections with the DVR in "live" mode, up to 1 in playback mode or 1 connection with the main stream in live view / setup is possible.
Page 81 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER After successful logon, web browser will download the applet for displaying images from the camera. Depending on the current Internet Explorer security settings it may be necessary to accept an ActiveX control.
Page 82: Live Monitoring Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.3. Live monitoring interface After successful logging to the user’s interface using IE web browser, the following window opens: Live view screen Menu tabs DVR state Color adjustment PTZ control Recording status...
Page 83 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER  Description of Color tab Brightest Sturation Contrast Save setting Default setting  Description of PTZ tab Navigation buttons PTZ speed Focus Zoom Iris Preset Cruise Stop Cruise Control Light Track...
Page 84: Searching Records
 Press PLAYBACK button to watch stored video. Note: Depending on DVR model, the maximum number of simultaneously playing channels through network is: 16 (NDR-BA6416), 8 (NDR-BA6208) ,4 (NDR-BA6104). All rights reserved © AAT Holding sp. z o.o.
Page 85 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER In order to find records you can also use EVENT SEARCH. Selecting EVENT SEARCH displays the following screen: Searching by event is similar to time search. You can define filters the registry is searched in accordance with: MOTION, ALARM INPUTS or ALL.
Page 86: Playback Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.5 Playback interface Click SEARCH tab on the window top to open the remote search and playback screen for the DVR. When you will find desired records and press playback button then the following window will be...
Page 87: Backup Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.6. Backup interface Menu tabs List of records Selection field SEARCH button Time selection Channel selection Page switching Select all Inverse Current File BACKUP selection page path button To start archiving data: ...
Page 88: Remote Configuration Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.7. Remote configuration interface. Local configuration is responsible for setting paths for saved video files and snapshots, as well as selection of audio/video channels for local storage. Other settings are from DVR. Description of following are similar like in chapter 5.1. of this manual.
Page 89: Tools Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.8. Tools interface. Tools tab contains:  Manual Alarm which allows to activate local alarm relay output inside the DVR. User may activate Buzzer alarm on DVR by pressing Alarm button. If Trigger field will be selected, the relay will be activated.
Page 90 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER  Upgrade allows to remotely upgrade DVR’s firmware. In order to upgrade please select firmware *.tar file. After selecting appropriate file, please click the UPGRADE button. The firmware update may take a few minutes. After that confirmation window will be displayed on DVR.
Page 91: Information Interface
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 6.9. Information interface Information tab contains following items: System, Event, Log, Network, Online Users. Handling the interface is performed in a similar fashion as described in chapter 5.2. All rights reserved © AAT Holding sp. z o.o.
Page 92: Configuring Remote Accesss
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 NETWORK OPERATIONS UTILIZING WEB BROWSER 7. CONFIGURING REMOTE ACCESS 7.1. Remote access to DVR using AUTONAT service Autonat service allow to remote access DVR connected to Interent using a web browser or mobile application SuperLive Pro. Router need to have public IP address accesible form the Internet. For proper operations DVR is required to set up access to the Internet (IP adress/netmask, gateway information DNS server must be set).
Page 93: Configuring Remote Access With Router Port Mapping Method
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING In User Name and Password you must specify the correct login information for the DVR. Press LOGIN button to start loading the site. Depending on your connection speed, this process can take up to several minutes. After loading the site opens the same as the site accessible from the DVR's IP address as described in Chapter 6.
Page 94: Ptz Devices Operating
(check the user’s manual of the camera for more details). The description presented below is valid for Novus CAMA-III cameras. To connect cameras of other manufacturers, please contact respective tech support and/or consult the user’s manuals for each of the cameras in question.
Page 95 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING NDR-BA6104 B- A+ UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III no. 4 no. 1 All rights reserved © AAT Holding sp. z o.o.
Page 96 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING NDR-BA6208 B- A+ UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III no. 16 no. 1 All rights reserved © AAT Holding sp. z o.o.
Page 97 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING NDR-BA6416 B- A+ UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III no. 16 no. 1 All rights reserved © AAT Holding sp. z o.o.
Page 98: Connecting The Nv-Kbd70
Detailed configuration and control information are contained in the NV-KBD70 user’s guide. In DVR NDR-BA6104 there is only one RS485 interface. In that case you can use only one type of PTZ device (PTZ cameras or PTZ controller) connected to this port. Connecting it together is strongly not recommended.
Page 99: Connecting The Nv-Kbd30
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING 8.3. Connecting the NV-KBD30 UTP CAT 5 1200m max RS485(TX+) PIN 5 RS-485 A+ RS-485 A+ PIN 4 RS-485 B- RS-485 B- RS485 (TX-) NV-KBD30 DVR ID 1 DVR ID 9 To ensure proper communication, DVR menu settings should be identical to keyboard settings.
Page 100: Connecting The Nv-Kbd50
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING 8.3. Connecting the NV-KBD50 UTP CAT 5 1200m max RS485(TX+) RS485 (TX-) PIN 3 PIN 4 RS-485 A+ RS-485 A+ RS-485 B- RS-485 B- NV-KBD50 DVR ID 1 DVR ID 255 To ensure proper communication, DVR menu settings should be identical to keyboard settings.
Page 101: Operating The Dvr Via Nv-Kbd30 And Nv-Kbd70 System Keyboards
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING 8.4. Operating the DVR via NV-KBD30 and NV-KBD70 system keyboards All rights reserved © AAT Holding sp. z o.o.
Page 102 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING    Note: To change division to: 4x4, 3x3, 3x2, 2x2 or full screen, please hide menu bar firstly by adequate escape or stop keys. To change division to 2x2 press 4 + .
Page 103: Operating The Dvr Via Nv-Kbd50 System Keyboard
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 PTZ DEVICES OPERATING 8.6. Operating the DVR via NV-KBD50 system keyboard Function Function Description Description combination combination Keyboard menu Keyboard menu (3s) (3s) Enters the keyboard menu Enters the keyboard menu Camera mode Camera mode Activates camera mode Activates camera mode Switches on the remote control of the camera No.
Page 104 NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 CONNECTING PERIPHERALS TO ALARM IN/OUTS Infotmation: For changing display to : 4x4, 3x3, 3x2, 2x2 or fullscreen, it is necessary to exit menu, or hide additional menu bar (by pressing ESCAPE or stop). Use the key combination : 2 , 3 or 4 + to change the display to 2x2.
Page 105: Connecting Peripherals To Alarm In/Outs
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 CONNECTING PERIPHERALS TO ALARM IN/OUTS 9. CONNECTING PERIPHERALS TO ALARM IN/OUTS NDR-BA6416 feature 16 alarm inputs NDR-BA6208 feature 8 alarm inputs. DVR’s listed above feature 1 alarm relay output. Terminal blocks are equipped with clamps in order to facilitate wiring.
Page 106: Alarm Output
NDR-BA6104,NDR-BA6208,NDR-BA6416 User’s manual ver.1.2 CONNECTING PERIPHERALS TO ALARM IN/OUTS 9.2 Alarm output Maximum current for relay output should not exceed 0,5A for 125VAC or 1A for 24VDC. If system needs connecting devices with bigger current demand, please use additional circuits, e.g. utilizing relay.
Page 108 2015-04-08 MB, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
Page 109 I n s t r u k c j a o b s ł u g i NDR-BA6104 NDR-BA6208 NDR-BA6416...
Page 110 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 111 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ PEŁNEJ WERSJI INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
Page 112: Spis Treści
SPIS TREŚCI ..............................4 1. INFORMACJE WSTĘPNE ........................6 1.1. Charakterystyka ogólna ........................6 1.2. Dane techniczne rejestratorów NDR-BA6104, NDR-BA6208 i NDR-BA6416 ........7 1.3. Zawartość opakowania ........................8 2. URUCHAMIANIE URZĄDZENIA ......................9 2.1. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA6104..........9 2.2.
Page 113 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 SPIS TREŚCI 5.1.5.3. Utrata wideo ........................55 5.1.5.4. Alarmy systemowe ......................56 5.1.5.5. Wyjście alarmowe ......................57 5.1.5.5.1. Wyjście alarmowe ....................57 5.1.5.5.2. Harmonogram.......................58 5.1.5.5.3. Buzer ........................58 5.1.6. Sieć ............................59 5.1.6.1.
Page 114: Informacje Wstępne
 Prędkość nagrywania do 25kl/sek na każdy kanał wideo  NDR-BA6104 - Obsługa jednego kanału dla kamery IP NOVUS serii 3000 z prędkością nagrywania do 12 kl/s w rozdzielczości 1280x720. Obsługa rozdzielczości do 1920x1080*  NDR-BA6208 - Obsługa czterech kanału dla kamery IP NOVUS serii 3000 z prędkością nagrywania do 25 kl/s w rozdzielczości 1280x720.
Page 115: Dane Techniczne Rejestratorów Ndr-Ba6104,Ndr-Ba6208 I Ndr-Ba6416
430 (szer) x 65 (wys) x 300 (gł) (gł) Masa 2 kg (bez dysku) 4 kg (bez dysku) * DVR jest kompatybilny z kamerami NOVUS IP serii 3000 **W czasie odtwarzania kanałów IP liczba nagrywanych kl/s spada o połowę AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 116: Zawartość Opakowania
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 INFORMACJE WSTĘPNE 1.3 Zawartość opakowania Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-BA6104 rejestrator NDR-BA6xxx Pilot zdalnego sterowania (tylko w NDR-BA6416 ,...
Page 117: Uruchamianie Urządzenia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA6104 9 10 11 1. AUDIO IN: Wejścia audio (mono) do podłączenia mikrofonów z przedwzmacniaczami. 2. ALARM IN 4 wejścia alarmowych, konfigurowalnych jako normalnie otwarte (N.O.) lub normalnie zamknięte (N.C.).
Page 118: Opis Złącz Elektrycznych Panelu Tylnego Rejestratora Ndr-Ba6208
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA 2.2. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA6208 13 14 15 1 2 3 4 5 9 10 11 1. AUDIO IN: Wejścia audio (mono) do podłączenia mikrofonów z przedwzmacniaczami. 2. GND: Złącze masy.
Page 119: Opis Złącz Elektrycznych Panelu Tylnego Rejestratora Ndr-Ba6416
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA 2.3. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA6416 10 11 12 1. POWER SWITCH: Włącznik zasilania rejestratora. 2. ALARM OUT Wyjście alarmowe przekaźnikowe, maksymalne obciążenie styków wynosi 0,5A/125VAC lub 1A/30VDC. (NO,COM) 3.
Page 120: Podłączanie Kamer Do Sieci
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie kamer do sieci Do podłączenia kamery IP do rejestratora zalecamy używanie przełącznika sieciowego. Kamery, rejestrator i inne urządzenia należy połączyć do przełącznika używając skrętki komputerowej CAT5e zakończonej złączami. Dopuszczalna odległość kabla do każdej z kamer wynosi 100m.
Page 121: Instalacja Dysków
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA 2.5. Instalacja dysków Rejestrator NDR-BA6104 ma możliwość zainstalowania 1 dysku SATA. Rejestratory NDR-BA6416 i NDR-BA6208 umożliwiają zamontowanie 2 dysków SATA. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować...
Page 122 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. NDR-BA6104 : NDR-BA6416,NDR-BA6208 : Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń...
Page 123: Włączanie Zasilania
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 URUCHAMIANIE URZĄDZENIA Tabela zajętości dysku przy nagraniach z kamer analogowych Wielkość zapisu z kamery IP zależy od wielkości przepływności strumienia głównego ustawionego w kamerze. W tabeli poniżej pokazano przykładowe wartości bitrate dla kamery IP „Wymagana pojemność”...
Page 124: Obsługa Rejestratora
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis płyty czołowej NDR-BA6104: NDR-BA6416,NDR-BA6208 : 1. LED: Diody sygnalizują status : - Power - zasilanie - Net - praca w sieci - HDD - praca dysku - Play - odtwarzanie - Backup - archiwizacja nagrań...
Page 125: Sterowanie Za Pomocą Myszy Usb
3.3. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorami NDR-BA6416 i NDR-BA6208, dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Do rejestratora NDR-BA6104 można dokupić osobny pilot Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów.
Page 126 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA Informacja: Jeśli pilot nie był używany przez pewien czas jego ID zostanie automatycznie zmieniony na „0” Opis funkcji przypisanych do przycisków pilota zdalnego sterowania: Wyłączenie rejestratora Nagrywanie ręczne. Wybór kamery lub wprowadzenie nume- 0-9, -/-- rów...
Page 127 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA Pilot NV-RCDVRB-II może zostać dokupiony jako oddzielne akcesorium do rejestratora NDR-BA6104 Informacja: Pilot ma stałe ustawione ID na „0” Opis funkcji przypisanych do przycisków pilota zdalnego sterowania: Enable manual records SEARCH...
Page 128: Menu Rejestratora
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4. MENU REJESTRATORA Rejestratory posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do konfiguracji i obsługi. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski, hiszpański, słowacki, czeski, turecki, holenderski, rosyjski, włoski, francuski, grecki i inne.
Page 129 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA W tym oknie dokonaj odpowiednich dla sieci lokalnej w której będzie pracował rejestrator, ustawień sieciowych, portu HTTP, portu serwera, adresu IP, maski podsieci, bramy, pierwszy i drugi adres DNS lub wybierz automatyczne pobieranie adresu IP.
Page 130: Obsługa Menu
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA W tym oknie należy przeprowadzić formatowanie dysków zainstalowanych w urządzeniu, w celu zapewnienia poprawnej pracy rejestratora. Znajdują się tutaj również informacje o dysku takie jak rozmiar dysku, wolne miejsce itp. Po zakończeniu formatowania kliknij przycisk Zakończ, aby zakończyć prace kreatora i przejść do okna logowania.
Page 131 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA Można dezaktywować okno logowania przez odznaczenie pola Sprawdzanie hasła w MENU GŁÓWNE / USTAWIENIA / PODSTAWOWE / SYSTEM . Aby zabezpieczyć przed dostępem do rejestratora osób postronnych zaleca się wylogować po zakończeniu pracy.
Page 132: Obserwacja Obrazów Z Kamer
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA W celu wywołania menu funkcyjnego myszy należy użyć prawego przycisku myszy w dowolnym miejscu na ekranie lub wybrać przycisk ESC na panelu przednim rejestratora. Uruchomione zostanie wówczas menu przedstawione poniżej: 1. Wejście do menu głównego rejestratora.
Page 133: Funkcja Zoom
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4.3.3. Funkcja Zoom Za pomocą przycisku ZOOM z menu funkcyjnego myszy można powiększyć wybrany fragment obserwowanej sceny. Po włączeniu funkcji zoom pojawia się powiększony fragment obrazu. Za pomocą myszki można przemieszczać wybrany fragment powiększenia. Kliknięcie prawym przyciskiem myszki lub wybranie przycisku ESC na panelu przednim spowoduje wyjście z trybu...
Page 134: Wyszukiwanie Zarejestrowanego Materiału
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4.4. Wyszukiwanie zarejestrowanego materiału Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia, mogą odtwarzać zapisane obrazy. Aby rozpocząć wyszukiwanie zarejestrowanych materiałów należy wybrać MENU > WYSZUKIWANIE. Wyświetlone zostanie okno jak poniżej:...
Page 135 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA W celu wyszukiwania zdarzeń należy wybrać zakładkę wyszukiwania PO ZDARZENIACH. Pojawi się sie wówczas poniższy ekran: Wyszukiwanie zdarzeń działa podobnie jak wyszukiwanie po czasie. Istnieje możliwość określenia, które zdarzenia mają zostać uwzględnione podczas wyszukiwania: RUCH, WE. ALARMOWE lub WSZYSTKIE zdarzenia.
Page 136 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA Zakładka ZARZĄDZANIE ARCHIWUM zawiera listę plików z nagraniami. Po uruchomieniu zakładki wyświetli się okno jak poniżej: Dni miesiąca zarysowane niebieską obwódka oznaczają, że zostały dla nich zarejestrowane obrazy z kamer. Wybór dnia oraz potwierdzenie za pomocą przycisku WYSZUKAJ powoduje zaktualizowanie listy plików.
Page 137 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA Zakładka OBRAZY umożliwia wyświetlenie obrazów zarejestrowanych w przypadku wystąpienia zdarzeń alarmowych. Po uruchomieniu zakładki wyświetlone zostanie okno jak poniżej: Wyszukiwanie zdarzeń działa podobnie jak wyszukiwanie po czasie. Podwójne kliknięcie danego obrazu spowoduje odtworzenie nagrania powiązanego z tym obrazem.
Page 138: Odtwarzanie Zarejestrowanego Materiału
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4.5. Odtwarzanie zarejestrowanego materiału Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Uruchomienie odtwarzania możliwe jest z wyszukiwania nagrań lub bezpośrednio z podglądu „na żywo”.
Page 139: Archiwizacja Nagrań Wideo
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 17. Początek odtwarzanego segmentu. 18. Skok do poprzedniego segmentu nagrań. 19. Prędkość odtwarzania. 20. Pasek odtwarzania. 21. Wyświetlanie nazw kamer. 22. Skok do następnego segmentu nagrań. 23. Koniec odtwarzanego segmentu. Archiwizacja nagrań wideo 4.6.
Page 140 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA  Z wyświetlonej listy należy zaznaczyć pożądane fragmenty nagrań.  Naciśnij przycisk KOPIA.  W nowym oknie wybierz właściwy TYP PLIKU i zaznacz pole ODTWARZACZ ARCHIWUM aby go dołączyć do archiwum.
Page 141: Konfiguracja Kanałów Dla Kamer Ip
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4.7. Konfiguracja kanałów dla kamer IP Zaleca się aby przed połączeniem kamer do rejestratora skonfigurować kamery IP przy użyciu komputera PC i sprawdzić konfigurację sieciową DVRa. W celu skonfigurowania sieci IP w rejestratorze wybierz MENU GŁÓWNE / USTAWIENIA / SIEĆ...
Page 142 ZMIEŃ. Wypełnij pola Użytkownik i Hasło właściwymi wartościami (domyślna nazwa użytkownika / hasło dla kamer IP firmy NOVUS to root / pass) i naciśnij przycisk OK. Po wprowadzeniu nazwy użytkownika i hasła naciśnij przycisk ZASTOSUJ aby zapisać zmiany w ustawieniach kanałów IP.
Page 143: Ustawienie Języka Polskiego
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4.8. Ustawienie języka polskiego Przedstawiona procedura pokazuje w jaki sposób wrócić do języka polskiego w menu rejestratora NOVUS w przypadku omyłkowego ustawienia innego języka menu. 1. Aby wejść do menu rejestratora naciśnij przycisk MENU na panelu przednim i wybierz pierwszą...
Page 144 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 4. W 8 pozycji od góry wybierz język Polski. 5. Następnie kliknij środkowy przycisk, rejestrator załaduje nowy język interfejsu. AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 145: Konfiguracja Rejestratora
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 MENU REJESTRATORA 5. KONFIGURACJA REJESTRATORA Menu rejestratora zawiera kilka podrzędnych pozycji umożliwiających jego konfigurację. Aby uruchomić Konfigurację systemu należy wcisnąć przycisk MENU lub wybrać pozycję MENU przy pomocy myszy. W menu głównym znajdują się następujące pozycje: USTAWIENIA, WYSZUKIWANIE, ARCHIWIZACJA, INFORMACJE, RĘCZNY ALARM, DYSKI, AKTUALIZACJA, KAMERA IP...
Page 146: Ustawienia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1. Ustawienia Po wybraniu z głównego menu pozycji USTAWIENIA pojawi się poniższy ekran. W menu USTAWIENIA znajdują się następujące pozycje: OGÓLNE, PODGLĄD, NAGRYWANIE, HARMONOGRAM, ZDARZENIA ALARMOWE, SIEĆ, UŻYTKOWNIK, P.T.Z. ZAAWANSOWANE. 5.1.1. Ogólne Po wybraniu z menu ustawienia pozycji OGÓLNE pojawi się...
Page 147: System
 W polu Wyjście wideo można wybrać wyjście monitora głównego na którym wyświetlane będzie menu ekranowe rejestratora, oraz ustawić rozdzielczość wyjścia VGA. Uwaga! Zalecane jest stosowanie monitorów marki NOVUS. Firma AAT Holding nie ponosi odpowiedzialności za ewentualne problemy, które mogą wyniknąć ze współpracy rejestratorów z monitorami innych marek.
Page 148: Data I Czas
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.1.2. Data i czas Po wybraniu z menu PODSTAWOWE pozycji DATA/CZAS pojawi się poniższy ekran. W oknie ustawienia daty i czasu za pomocą klawiszy nawigacyjnych i klawisza ENTER należy dokonać aktualnych ustawień strefy czasowej w której będzie pracował rejestrator, wybrać...
Page 149: Podgląd
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.2. Podgląd Po wybraniu z menu USTAWIENIA pozycji PODGLĄD pojawi się poniższy ekran. W menu PODGLĄD znajduje się 5 pozycji PODGLĄD, MONITOR GŁOWNY, SPOT, MASKA, WYJŚCIE. 5.1.2.1. Podgląd Po wybraniu z menu PODGLĄD pozycji PODGLĄD pojawi się poniższy ekran.
Page 150: Monitor Główny
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Po zaznaczeniu pola Status nagrywania, na ekranie zostanie wyświetlony symbol kwadratu określający status nagrywania każdej kamery, kolorem niebieskim oznaczono nagrywanie ciągłe, żółtym nagrywanie wyzwolone detekcją ruchu, kolorem zielonym nagrywanie ręczne, kolorem czerwonym nagrywanie wyzwolone wejściem alarmowym.
Page 151: Spot
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.2.3. Spot Po wybraniu z menu PODGLĄD pozycji SPOT pojawi się poniższy ekran. W tym menu należy ustawić kolejność i czas wyświetlania kamer na wyjściu pomocniczym SPOT. W celu dokonania modyfikacji należy wybrać dowolną kamerę z rozwijanego menu dla każdej pozycji w sekwencji.
Page 152: Nagrywanie
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.3. Nagrywanie Po wybraniu z menu USTAWIENIA pozycji NAGRYWANIE pojawi się poniższy ekran. W menu NAGRYWANIE znajduje się 7 pozycji NAGRYWANIE, USTAWIENIA NAGRYWANIA, CZAS, OPIS, NADPISYWANIE, ZDJĘCIE, WYJŚCIE. 5.1.3.1. Nagrywanie Po wybraniu z menu NAGRYWANIE pozycji NAGRYWANIE pojawi się poniższy ekran.
Page 153: Ustawienia Nagrywania
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Informacje: Wyłączenie nagrywania danego kanału w tym menu, jest nadrzędne w stosunku do nagrywania alarmowego, detekcji ruchu i harmonogramu. Nagrywanie dźwięku trzeba zweryfikować z obowiązującymi uregulowaniami prawnymi. 5.1.3.2. Ustawienia nagrywania Po wybraniu z menu NAGRYWANIE pozycji USTAWIENIA NAGRYWANIA pojawi się poniższy ekran.
Page 154: Czas
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.3.3. Czas Po wybraniu z menu NAGRYWANIE pozycji CZAS pojawi się poniższy ekran. Czas nagrywania przed-alarmem można regulować w rejestratorach umożliwiają regulację czasu w zakresie 5 - 30sekund. W kolumnie Nagrywanie po-alarmowe należy ustawić czas nagrywania rejestratora po wykryciu alarmu na danej kamerze, w zakresie od 10 sekund do 5 minut.
Page 155: Nadpisywanie
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Zaznaczenie pola Nazwa kamery spowoduje zapis nazwy kamery do nagrywanego materiału. Zaznaczenie pola Czas spowoduje zapis bieżącego czasu do nagrywanego materiału. Po kliknięciu na Ustaw w kolumnie Pozycja, za pomocą myszki możesz przesunąć w dowolne miejsce na ekranie pole Nazwa kamery i pole Czas.
Page 156: Zdjęcie
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.3.6. Zdjęcie Po wybraniu z menu NAGRYWANIE pozycji ZDJĘCIE pojawi się poniższy ekran. W tym menu należy określić parametry zdjęć, które to zostaną dołączone do wiadomości e-mail wysyłanych przez rejestrator, podczas wystąpienia kryterium alarmowego.
Page 157: Harmonogram
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.4. Harmonogram Po wybraniu z menu USTAWIENIA pozycji HARMONOGRAM pojawi się poniższy ekran. Rejestrator prowadzi nagrywanie zgodnie ze zdefiniowanymi harmonogramami. Istnieje możliwość stworzenia złożonych harmonogramów nagrywania pozwalających dopasować parametry nagrywania do specyfiki obiektu oraz zaoszczędzić miejsce w przestrzeni dyskowej. Harmonogram przedstawiony jest przejrzyście w postaci tabeli.
Page 158: Ruch
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.4.2. Ruch Po wybraniu z menu HARMONOGRAM pozycji RUCH pojawi się poniższy ekran. W tym menu za pomocą narzędzi Ołówka i Gumki, należy dokonać ustawień harmonogramu dla nagrywania wywoływanego detekcją ruchu danej kamery. Za pomocą przycisku KOPIUJ, można skopiować...
Page 159: Zdarzenia Alarmowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5. Zdarzenia alarmowe Po wybraniu z menu USTAWIENIA pozycji ZDARZENIA ALARMOWE pojawi się poniższy ekran. W menu ALARM znajdują się następujące pozycje: WEJŚCIA ALARMOWE, RUCH, UTRATA WIDEO, ALARMY SYSTEMOWE, WYJŚCIE ALARMOWE, WYJŚCIE.
Page 160: Wejścia Alarmowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5.1.1. Wejścia alarmowe Po wybraniu z menu WEJŚCIA ALARMOWE pozycji WEJŚCIA ALARMOWE pojawi się poniższy ekran. W pierwszej kolumnie od lewej należy włączyć lub wyłączyć poszczególne wejścia alarmowe rejestratora, w kolumnie Typ należy zdefiniować sposób ich działania NO - normalnie otwarte, NC - normalnie zamknięte, natomiast w kolumnie Nazwa istnieje możliwość...
Page 161: Harmonogram
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Po wybraniu z kolumny Aktywuj pozycji Ustawienia pojawi się poniższy ekran. W powyższej zakładce użytkownik może ustawić reakcję rejestratora na aktywację wybranego wejścia alarmowego. W polu Zdjęcie należy zaznaczyć kamery których zdjęcia maja być załączone do wiadomości e-mail.
Page 162: Ruch
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5.2. Ruch Po wybraniu z menu ALARM pozycji RUCH pojawi się poniższy ekran. W menu RUCH znajdują się 3 pozycje RUCH, HARMONOGRAM, WYJŚCIE. 5.1.5.2.1. Ruch Po wybraniu z menu RUCH pozycji RUCH pojawi się poniższy ekran.
Page 163: Harmonogram
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5.2.2. Harmonogram Po wybraniu z menu RUCH pozycji HARMONOGRAM pojawi się poniższy ekran. W tym menu za pomocą narzędzi Ołówka i Gumki, należy dokonać ustawień harmonogramu dla wybranego kanału. Za pomocą przycisku KOPIUJ, można skopiować utworzony harmonogram kanału do wybranego lub do wszystkich kanałów jednocześnie.
Page 164: Alarmy Systemowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Po wybraniu przycisku Reakcja pojawi się poniższy ekran. W tym menu użytkownik może ustawić reakcję rejestratora na utratę obrazu wideo wybranej kamery. W polu Zdjęcie należy zaznaczyć kamery z których zdjęcia maja być załączone do wiadomości e- mail.
Page 165: Wyjście Alarmowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5.5. Wyjście alarmowe Po wybraniu z menu ALARM pozycji WYJŚCIE ALARMOWE pojawi się poniższy ekran. W menu RUCH znajdują się 4 pozycje WYJŚCIE ALARMOWE, HARMONOGRAM, BUZER, WYJŚCIE. 5.1.5.5.1. Wyjście alarmowe Po wybraniu z menu WYJŚCIE ALARMOWE pozycji WYJŚCIE ALARMOWE pojawi się poniższy ekran.
Page 166: Harmonogram
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.5.5.2. Harmonogram Po wybraniu z menu WYJŚCIE ALARMOWE pozycji HARMONOGRAM pojawi się poniższy ekran. W tym menu za pomocą narzędzi Ołówka i Gumki, należy dokonać ustawień harmonogramu dla wyjścia alarmowego. Wybierz ZASTOSUJ aby wprowadzić zmiany w ustawieniach, lub WYJŚCIE aby opuścić menu bez wprowadzania zmian w ustawieniach.
Page 167: Sieć
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.6. Sieć Po wybraniu z menu USTAWIENIA pozycji SIEĆ pojawi się poniższy ekran. W menu SIEĆ znajdują się następujące pozycje SIEĆ, 2GI STRUMIEŃ, E-MAIL, SERWER SIECIOWY, INNE USTAWIENIA, WYJŚCIE 5.1.6.1. Sieć...
Page 168: Drugi Strumień
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.6.2.Drugi strumień Po wybraniu z menu SIEĆ pozycji 2GI STRUMIEŃ pojawi się poniższy ekran. W tym menu należy ustawić parametry podstawowego strumienia sieciowego (sub-stream), jakość oraz liczbę klatek w sposób globalny, Rozdzielczość jest ustawiona na stałe.
Page 169: Serwer Sieciowy
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA W pozycji Serwer SMTP należy wpisać adres IP serwera poczty wychodzącej lub jego nazwę domenową za pomocą wirtualnej klawiatury. W pozycji Port definiuje się domyślny port komunikacyjny usługi (port 25 jest portem domyślnym ) W pozycji SSL należy zaznaczyć...
Page 170: Inne Ustawienia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.6.6. Inne ustawienia Po wybraniu z menu SIEĆ pozycji INNE USTAWIENIA pojawi się poniższy ekran. Aktualizacja adresu w usłudze DDNS jest wykorzystywana do przypisania zmiennemu adresowi IP stałej nazwy. W pozycji Serwer DDNS należy wybrać serwis DDNS który ma być użyty przez rejestrator z pośród dostępnych (zalecanym serwerem jest serwer dyndns.org).
Page 171: Użytkownicy
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.7. Użytkownicy Po wybraniu z menu USTAWIENIA pozycji UŻYTKOWNICY pojawi się poniższy ekran. W tym menu dodaje się i modyfikuje użytkowników oraz przypisuje im się hasła i uprawnienia. Użytkownik Administrator jest domyślnym ustawieniem rejestratora i nie może zostać skasowany.
Page 172 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Po wybraniu zakładki UPRAWNIENIA pojawi się poniższy ekran. Użytkownik może otrzymać uprawnienia w zakresie dostępu do następujących funkcji: Logi, Audio, Zdalny dostęp, Ustawienia systemowe, Zarządzanie archiwum, Zamykanie, Zarządzanie dyskami, Podgląd na żywo, Ręczne nagrywanie, Odtwarzanie, Archiwizacja, PTZ, Zdalny podgląd.
Page 173: Port Szeregowy
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.8.1. Port szeregowy Po wybraniu z menu P.T.Z. pozycji PORT SZEREGOWY pojawi się poniższy ekran. Aby zapewnić poprawną współpracę urządzenia z kamerami obrotowymi ustawienia te powinny być zgodne z ustawieniami dokonanymi w kamerach. W przypadku, gdy w systemie nie występują...
Page 174: Zaawansowane
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.8.2. Zaawansowane Po wybraniu z menu P.T.Z. pozycji ZAAWANSOWANE pojawi się poniższy ekran. W tym menu użytkownik ma możliwość zaprogramowania presetów, patroli i tras obserwacji w kamerze szybkoobrotowej. Po wciśnięciu przycisku Ustaw w kolumnie Preset wyświetlone zostanie okno jak poniżej: Okno umożliwia zdefiniowanie pozycji Preset w kamerze.
Page 175 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Po wciśnięciu przycisku Ustaw w kolumnie Patrol wyświetlona zostanie lista zdefiniowanych patroli. Aby dodać nowy Patrol należy wcisnąć przycisk Dodaj, pojawi się wówczas okno jak poniżej: W oknie tym użytkownik może dodać Presety do patrolu, które po uruchomieniu patrolu będą kolejno wywoływane przez rejestrator.
Page 176: Zaawansowane Ustawienia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.1.9. Zaawansowane ustawienia Po wybraniu z menu USTAWIENIA pozycji ZAAWANSOWANE USTAWIENIA pojawi się poniższy ekran. W menu ZAAWANSOWANE USTAWIENIA znajdują się następujące pozycje USTAWIENIA FABRYCZNE, IMPORT/EKSPORT, BLOKOWANIE ADRESÓW, WYJŚCIE. 5.1.9.1. Ustawienia fabryczne Wybraniu z menu ZAAWANSOWANE USTAWIENIA pozycji USTAWIENIA FABRYCZNE spowoduje przywrócenie ustawień...
Page 177: Blokowanie Adresów
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Menu to umożliwia zapisanie konfiguracji rejestratora do pliku na pamięci typu Flash oraz przywrócenie konfiguracji z pliku. Aby zapisać konfiguracje do pliku należy podłączyć pamięć Flash do rejestratora i wcisnąć Eksport.
Page 178: Informacje
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.2. Informacje Po wybraniu z MENU GŁÓWNE pozycji INFORMACJE pojawi się poniższy ekran. W menu INFORMACJE znajdują się następujące pozycje: SYSTEM, ZDARZENIA, LOGI SYSTEMU, SIEĆ, UŻYTKOWNICY ON-LINE, NAGRYWANIE, QRCODE, WYJŚCIE. 5.2.1. System Po wybraniu z menu INFORMACJE pozycji SYSTEM pojawi się...
Page 179: Zdarzenia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.2.2. Zdarzenia Po wybraniu z menu INFORMACJE pozycji ZDARZENIA pojawi się poniższy ekran. W tym oknie wyświetlane są zdarzenia Ruchu, Wejść Alarmowych i Utraty sygnału wideo zarejestrowane przez rejestrator. Aby wyświetlić listę logów należy ...
Page 180: Sieć
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.2.4. Sieć Po wybraniu z menu INFORMACJE pozycji SIEĆ pojawi się poniższy ekran. Znajdziemy tutaj informacje o aktualnych ustawieniach sieci; Port HTTP, Port Serwera, Adres IP, Maska, Brama, Podstawowy DNS, Pomocniczy DNS, Typ połączenia, Status, DDNS i adres MAC.
Page 181: Nagrywanie
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.2.6. Nagrywanie Po wybraniu z menu INFORMACJE pozycji NAGRYWANIE pojawi się poniższy ekran. W tym oknie wyświetlona jest lista kanałów wideo z aktualnie ustawionymi parametrami nagrywania. U dołu ekranu są przedstawione w sposób graficzny dyski i ilość zajętego miejsca.
Page 182: Ręczny Alarm
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.3. Ręczny alarm Po wybraniu z MENU GŁÓWNE pozycji RĘCZNY ALARM pojawi się poniższy ekran. Okno umożliwia aktywację buzzera rejestratora i dostępnego wyjścia przekaźnikowego. Po naciśnięciu przycisku Alarm zostanie uruchomiony w rejestratorze dźwięk buzzera. Jeśli pole Reakcja zostało zaznaczone wówczas zostanie załączony również...
Page 183 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA Uwaga! Ustawienie wszystkich dysków w tryb Tylko do odczytu spowoduje zatrzymanie nagrywania obrazów z kamer. Aby sformatować dysk twardy należy zaznaczyć dysk i użyć przycisku FORMAT. Uwaga! W trakcie formatowania dysku wszystkie dane zapisane zostaną skasowane Po wybraniu z zakładki ZAAWANSOWANE pojawi się...
Page 184: Aktualizacja
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.5. Aktualizacja Po wybraniu z MENU GŁÓWNE pozycji AKTUALIZUJ pojawi się poniższy ekran. W celu zainstalowania nowszej wersji oprogramowania należy podłączyć do rejestratora zewnętrzną pamięć USB z zapisanym na niej odpowiednim plikiem oprogramowania systemowego (*.tar).
Page 185: Kamera Ip
Zaleca się aby przed połączeniem kamer do rejestratora należy skonfigurować kamery IP przy użyciu komputera PC i sprawdzić konfigurację sieciową DVRa. Proszę zapoznać się z rozdziałem 4.7 przed przystąpieniem do konfiguracji kanałów dla kamer IP. Rejestrator wspiera obsługę kamer NOVUS z serii 3000.
Page 186: Wyszukiwanie Kamer Ip
(domyślna nazwa użytkownika / hasło dla kamer IP firmy NOVUS to root / pass). Należy zaznaczyć pole Aktywny i wybrać dostępny numer kanału kamery IP. Następnie należy podać Adres IP kamery i port danych kamery . Domyślny port danych dla kamer NOVUS IP serii 3000 to 9008.
Page 187: Wyloguj
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGURACJA REJESTRATORA 5.7. Wyloguj Po wybraniu z MENU GŁÓWNE pozycji WYLOGUJ pojawi się poniższy ekran. W celu wylogowania aktualnie zalogowanego użytkownika należy zaznaczyć pozycję WYLOGUJ, a następnie wybrać pozycję OK. Po wylogowaniu kamery będą wyświetlane na ekranie, natomiast aby uzyskać...
Page 188: Obsługa Rejestratora Za Pomocą Przeglądarki
Połączenie z poziomu przeglądarek innych niż Internet Explorer jest możliwe lecz nie gwarantuje pełnej funkcjonalności. 6.1. Wymagania dotyczące sprzętu komputerowego Możliwe jest maksymalnie 5 (NDR-BA6104) lub 10 (NDR-BA6416, NDR-BA6208) równoczesnych połączeń z rejestratorem w trybie "na żywo", maksymalnie 1 połączenie w trybie odtwarzania oraz 1 połączenie w trybie konfiguracji.
Page 189 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI Po prawidłowym zalogowaniu się przeglądarka Internet Explorer pobierze z urządzenia aplet odpowiedzialny za wyświetlanie obrazu z kamery. W zależności od aktualnych ustawień bezpieczeństwa może okazać się konieczne zaakceptowanie nieznanego dla systemu formantu ActiveX.
Page 190: Obserwacja Obrazów Z Kamer
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI 6.3. Obserwacja obrazów z kamer Po poprawnym zalogowaniu się w przeglądarce zostanie wyświetlone okno zawierające obrazy z kamer jak poniżej: Okno wideo Zakładki menu Stan urządzenia Ustawienia obrazu...
Page 191 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI  Opis zakładki Konfiguracja obrazu Ustawienia jasności Ustawienia barwy Ustawienia nasycenia Ustawienia kontrastu Zapis ustawień Ustawienia fabryczne  Opis zakładki Sterowanie PTZ Przyciski nawigacyjne Szybkość ruchu PTZ Zmiana ostrości Zmiana przybliżenia...
Page 192: Wyszukiwanie Zarejestrowanego Materiału
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI 6.4. Wyszukiwanie zarejestrowanego materiału Przycisk NAGRANIA w oknie przeglądarki włącza tryb wyszukiwania i odtwarzania zdarzeń. Tryb wyszukiwania Zakładki menu Przycisk ODTWÓRZ Przycisk WYSZUKAJ Kalendarz Wybór kanałów Wybór czasu odtwarzania Wybór kamer do...
Page 193 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI W celu wyszukiwania zdarzeń należy wybrać zakładkę WYSZUKIWANIE PO ZDARZENIACH. Pojawi się sie wówczas poniższy ekran: Wyszukiwanie zdarzeń działa podobnie jak wyszukiwanie po czasie. Istnieje możliwość określenia, które zdarzenia mają zostać uwzględnione podczas wyszukiwania: RUCH, WE. ALARMOWE lub WSZYSTKIE zdarzenia.
Page 194: Odtwarzanie Zarejestrowanego Materiału
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI Odtwarzanie zarejestrowanego materiału 6.5. Przycisk NAGRANIA w oknie przeglądarki włącza tryb wyszukiwania i odtwarzania zdarzeń. Po wyszukaniu określonych nagrań i uruchomieniu odtwarzania zostanie wyświetlone okno jak poniżej: Okno odtwarzania Zakładki menu...
Page 195: Archiwizacja Nagrań Wideo
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI Archiwizacja nagrań wideo 6.6. Zakładki menu Lista nagrań Zaznaczanie elementów Przycisk WYSZUKAJ Wybór przedziału czasu Wybór kanałów Nawigacja po stronach Zaznacz Odwróć Aktualna Wybór Przycisk wszystko zaznaczenie strona...
Page 196: Zdalna Konfiguracja
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI 6.7. Zdalna konfiguracja rejestratora ustawieniach Lokalna konfiguracja należy ustawić ścieżki zapisu plików wideo i przechwytywanych zdjęć, oraz wybrać kanały audio i wideo dla lokalnego zapisu. Pozostałe pozycje są ustawieniami rejestratora. Obsługa interfejsu jest bardzo podobna jak w przypadku menu rejestratora opisanych w rozdziale 5.1.
Page 197: Narzędzia
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI 6.8. Narzędzia Zakładka NARZĘDZIA zawiera następujące elementy:  Ręczny alarm umożliwiający sterowanie wyjściem alarmowym i sygnałem dźwiękowym rejestratora Po naciśnięciu przycisku alarm zostanie uruchomiony w rejestratorze dźwięk buzzera. Jeśli pole wyzwól zostało zaznaczone wówczas zostanie załączony również...
Page 198 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI  Aktualizację umożliwiającą zdalną zmianę oprogramowania rejestratora. W celu zainstalowania nowszej wersji oprogramowania należy wskazać odpowiedni plik oprogramowania systemowego (*.tar) z lokalnego dysku komputera, a następnie kliknąć Aktualizuj.
Page 199: Informacje Systemowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA REJESTRATORA ZA POMOCĄ PRZEGLĄDARKI 6.9. Informacje systemowe Obsługa interfejsu jest analogiczna jak w przypadku menu informacji opisanego w rozdziale 5.2. AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 200: Konfigurowanie Dostępu Zdalnego

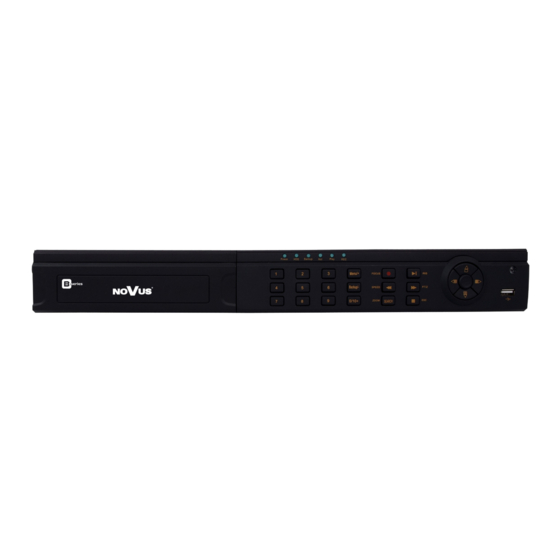

NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGUROWANIE ZDALNEGO DOSTĘPU 7. KONFIGUROWANIE DOSTĘPU ZDALNEGO 7.1. Zdalny dostęp do rejestratora z usługą AUTONAT Usługa autonat umożliwia dostęp do rejestratora połączonego z Internetem za pomocą przeglądarki internetowej lub aplikacji mobilnej SuperLive Pro. Router powinien posiadać publiczny adres IP. Do poprawnej pracy tej usługi wymagane jest skonfigurowanie dostępu do Internetu w rejstratorze...
Page 201: Konfiguracja Zdalnego Dostępu Metodą Mapowania Portów
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 KONFIGUROWANIE ZDALNEGO DOSTĘPU W polach Użytkownik i Hasło należy podać poprawne dane logowania do rejestratora. Naciśnięcie pola ZALOGUJ rozpocznie proces ładowania witryny. W zależności do szybkości łącza proces ten może potrwać nawet do kilku minut.
Page 202: Obsługa Urządzeń Ptz
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8. OBSŁUGA URZĄDZEŃ PTZ Rejestratory NDR-BA6104, NDR-BA6208, i NDR-BA6416 mają możliwość sterowania maksymalnie 4, 8 lub 16 połączonych kaskadowo kamerami (zależnie od modelu) poprzez magistralę RS-485. Rejestratory umożliwiają również zdalną obsługę za pośrednictwem klawiatury sterującej NV-KBD70 oraz NV-KBD30.
Page 203 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ NDR-BA6104 B- A+ UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III nr. 8 nr. 1 AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 204 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ NDR-BA6208 B- A+ UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III nr. 8 nr. 1 AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 205 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ NDR-BA6416 UTP CAT 5 max 1200m UTP CAT 5 max 1200m Novus CAMA III Novus CAMA III nr. 16 nr. 1 AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 206: Podłączanie Klawiatury Nv-Kbd70
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8.2. Podłączenie klawiatury NV-KBD70 Za pomocą jednej klawiatury NV-KBD70 możliwe jest sterowanie do 255 , natomiast za pomocą klawiatury NV-KBD30 możliwe jest sterowanie do 9 rejestratorów. Klawiaturę należy podłączyć do portu telemetrii oznaczonego jako RS-485 +A –B łączna długość...
Page 207: Podłączanie Klawiatury Nv-Kbd30
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8.3. Podłączenie klawiatury NV-KBD30 UTP CAT 5 1200m max RS485(TX+) PIN 5 RS-485 A+ RS-485 A+ PIN 4 RS-485 B- RS-485 B- RS485 (TX-) NV-KBD30 DVR ID 1 DVR ID 9 W celu zapewnienia prawidłowej komunikacji ustawienia w menu rejestratorów powinny być...
Page 208: Podłączanie Klawiatury Nv-Kbd50
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8.4. Podłączenie klawiatury NV-KBD50 UTP CAT 5 1200m max RS485(TX+) RS485 (TX-) PIN 3 PIN 4 RS-485 A+ RS-485 A+ RS-485 B- RS-485 B- NV-KBD50 DVR ID 1 DVR ID 255 W celu zapewnienia prawidłowej komunikacji ustawienia w menu rejestratorów powinny być...
Page 209: Obsługa Rejestratorów Przez Klawiatury Nvkbd30 I Nv-Kbd70
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8.5. Obsługa rejestratorów przez klawiatury NV-KBD30 i NV-KBD70 AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 210 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ    Informacja: Aby zmienić podział na : 4x4, 3x3, 3x2, 2x2 lub pełen ekran, należy najpierw schować pasek podręcznego menu za pomocą odpowiedniej kombinacji przycisków escape lub stop.
Page 211: Obsługa Rejestratorów Przez Klawiatury Nv-Kbd50
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ 8.6. Obsługa rejestratorów przez klawiatury NV-KBD50 8.6. Obsługa rejestratorów przez klawiatury NV-KBD50 Funkcja Klawisz Działanie Menu klawiatury (3s) Wywołanie menu klawiatury Tryb kamer Włączenie trybu sterowania kamerami Włączenie sterowania kamerą Nr.
Page 212 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 OBSŁUGA URZĄDZEŃ PTZ Informacja: Aby zmienić podział na : 4x4, 3x3, 3x2, 2x2 lub pełen ekran, należy najpierw schować pasek podręcznego menu za pomocą odpowiedniej kombinacji przycisków ESCAPE lub stop. Aby zmienić podział na 2x2 należy nacisnąć 4 + .
Page 213: Podłaczanie Urządzeń Do Wejść I Wyjść Alarmowych
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 PODŁĄCZANIE URZĄDZEŃ DO WEJŚĆ I WYJŚĆ ALARMOWYCH 9. PODŁĄCZANIE URZĄDZEŃ DO WEJŚĆ I WYJŚĆ ALARMOWYCH Rejestrator NDR-BA6416 posiada 16 wejść alarmowych a rejestrator NDR-BA6208 8 wejść alarmowych. Wymienione rejestratory posiadają 1 wyjście alarmowe przekaźnikowe. Złącza do podłączania przewodów wyposażone są...
Page 214: Wyjścia Alarmowe
NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 PODŁĄCZANIE URZĄDZEŃ DO WEJŚĆ I WYJŚĆ ALARMOWYCH 9.2. Wyjście alarmowe Obciążalność prądowa wyjścia przekaźnikowego nie może przekraczać 0.5A przy 125 VAC oraz 1A dla 24 VDC. Jeżeli zachodzi potrzeba podłączenia urządzeń o dużym poborze prądu należy zastosować...
Page 215 NDR-BA6104, NDR-BA6208 i NDR-BA6416 Instrukcja obsługi wer.1.2 NOTATKI AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 216 2015-05-28 MB, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
