U s e r 's m a n u a l
(short)
NDR-EA2104
NDR-EA2208
NDR-EA2416

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NDR-EA2104 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NDR-EA2104

Summary of Contents for Novus NDR-EA2104

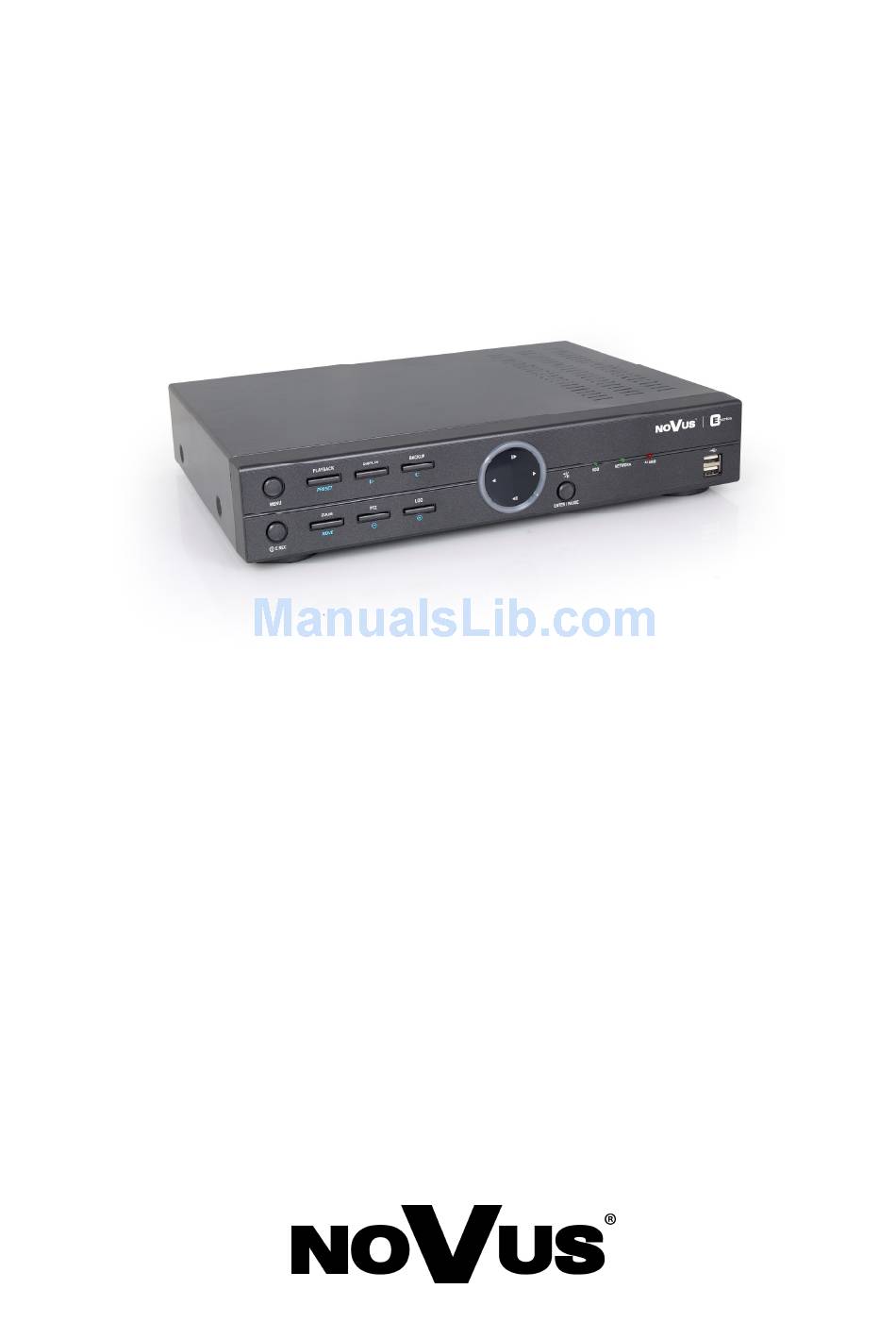

  • Page 1 U s e r ’s m a n u a l (short) NDR-EA2104 NDR-EA2208 NDR-EA2416...
  • Page 2 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    RESPONSIBILITY MANUFACTURER FOR THE RESULTS OF SUCH AN ACTION SHELL BE EXCLUDED. 1. The installation of NDR-EA2104, NDR-EA2208 and NDR-EA2416 DVRs should be made by a qualified service person or a professional safety system installer. 2. Recorders mustn’t be placed in places where ventilating holes are partially or fully covered.

  • Page 4: Foreword Information

    • Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included) * The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab All rights reserved © AAT Holding sp. z o.o.
  • Page 5 Weight 2 kg (without HDD) The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disks file in the product tab Loop-through connection is performed via NDR-EA/LOOP cable, which needs to be purchased separately. Single NDR-EA/LOOP cable supports up to 8 video channels.

  • Page 6: Starting The Device

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE STARTING THE DEVICE 2.1. Getting ready to work Unpack the device carefully. After unpacking, please ensure that package contains the following items: NDR-EA2104 or NDR-EA2208 or NDR-EA2416...

  • Page 7: Hdd Mounting

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 HDD MOUNTING 2.2 HDD mounting NDR-EA2104, NDR-EA2208 and NDR-EA2416 support up to two 3,5" SATA HDD. Note: In order to obtain info on latest compatible HDDs together with their capacities, please contact your distributor or visit www.novuscctv.com website.
  • Page 8 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 HDD MOUNTING By default, 2 SATA as well as power cables are connected to the mainboard, ready for connecting HDDs and recorder, as depicted below: After removing top cover of the DVR, please mount the included HDDs using screws (4 screws for each HDD), next, connect power and signal cables.
  • Page 9 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE 2.3.1 Electrical connection and other back panel elements of the NDR-EA2104 DVR NDR-EA2104 view VIDEO IN: 4 video inputs for connecting video signal sources to the DVR.

  • Page 10: Audio Out

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE VGA Monitor BNC Monitor LIVE PLAYBACK LIVE DIGITAL SIGNAGE LIVE PLAYBACK N/A PLAYBACK DIGITAL SIGNAGE N/A LIVE PLAYBACK DIGITAL SIGNAGE LIVE PLAYBACK N/A DIGITAL SIGNAGE DIGITAL SIGNAGE Audio output for connecting speakers and amplifier.
  • Page 11 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE 2.3.2 Electrical connection and other back panel elements of the NDR-EA2208 and NDR-EA2416 NDR-EA2416 view VIDEO IN: 16 or 8 (depending on the model) video inputs for connecting video signal sources to the DVR.
  • Page 12 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE AUDIO OUT: Audio output for connecting speakers and amplifier. Connecting the speakers directly to the output is not advised. RS-485: RS-485 bus connector for connecting external keyboard, PTZ camera or any devices that generate information in the ASCII standard (ATMs, cash registers).
  • Page 13 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE 2.4. Front panel description NDR-EA2416 view MENU Press MENU button to enter recorder’s settings menu (after correct login). Menu functions are detailed in the following chapters of this manual. The button is also used to exit the menu or going to a higher level of the particular submenus.
  • Page 14 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE - Press the button to play video backward at regular speed. Pressing the button again switches the playback speed between R.PLAY, RWx2, RWx4, RWx8, RWx16, RWx32. - Press the button to go to the next image.
  • Page 15 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE 2.5. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Single remote may control up to 99 DVRs. If an ID number of the device equals 0, the IR remote control of that device is possible instantly, without any additional setup (furthermore, simultaneous controlling of few DVRs with the same remote is possible).
  • Page 16 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE navigation buttons used to: - navigate through recorder’s menu and change parameter values. - selection of successive channels (both in full– and split-screen modes, live and playback view).
  • Page 17 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 STARTING THE DEVICE pressing the button in „live” or playback modes allows to enable digital zoom function. Function becomes available only after switching a desired channel into full-screen mode. In order to select a magnified area please use navigation buttons.
  • Page 18 DVR MENU DVR MENU NDR-EA2104 / NDR-EA2208 / NDR-EA2416 recorders feature a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, Korean, Spanish, Slovak, Czech, Turkish, Dutch, Russian, Chinese, Chinese Simplified, Italian, French, Greek, Japanese, German, Finnish, Portuguese and Thai.

  • Page 19: Operating The Dvr

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR A virtual keyboard is available whenever the need for entering names and titles arises. Use the arrow keys to highlight the desired character and press ENTER/PAUSE button. The selected character appears in the title bar and the cursor moves to the next position.
  • Page 20 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR 4. OPERATING THE DVR DVR control may be performed via front panel buttons (detailed button description can be found in chapter 2.4 of this manual), USB mouse connected to the DVR as well as remote IR controller.
  • Page 21 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR 4.1. Live monitoring As soon as the DVR completes its initialization process, it starts displaying live video via the connected monitor. DVRs feature independent display on two monitors simultaneously. Operating the DVR is possible only from one monitor at a time.
  • Page 22 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR 4.2. Playing recorded video Users, that have the privileges to watch stored recordings, after logging in to the DVR may do so. To start the playback, please press the PLAYBACK button. If the stored material is viewed for the first time since the device power-up, latest recordings will be shown.
  • Page 23 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR 4.3. Playing backup material Recorders feature the function of playing back previously stored recordings. Only *. STRG format recordings are recognized by the system during playback, without the player compiled. Playback feature is enabled only if an external memory is connected.
  • Page 24 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 OPERATING THE DVR 4.5. Backup NDR-EA2104/NDR-EA2208 and NDR-EA2416 digital multiplexers provide a wide branch of methods when it comes to copying the recordings. User may copy recordings to external storage devices. The DVR features the possibility of copying the recordings to an external HDD connected via the USB, or to copy the data onto Flash memories.
  • Page 25 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 NOTES Notes: All rights reserved © AAT Holding sp. z o.o.
  • Page 26 2011-08-08 MM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
  • Page 27 ł u g i (skrócona) NDR-EA2104 NDR-EA2208 NDR-EA2416...
  • Page 28 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) UWAGI I OSTRZEśENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI ZAWARTEJ NA DOŁĄCZONEJ PŁYCIE JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA.

  • Page 30: Informacje Wstępne

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestratory cyfrowe pracujące w trybie pentapleks: równoczesny zapis, podgląd „na Ŝywo”, odtwarzanie nagrań/odtwarzanie plików reklamowych, kopiowanie nagrań i połączenie sieciowe • System operacyjny oparty na Linux •...
  • Page 31 340 (szer) x 67 (wys) x 267 (gł) Masa 2 kg (bez dysków) Lista zalecanych modeli i pojemności dysków dostępna na stronach internetowych Novus Security w zakładce produktu, w załączniku „Kompatybilne dyski” Podłączenie wyjść przelotowych realizowane jest za pomocą przewodu NDR-EA/LOOP, który naleŜy dokupić oddzielnie. Jeden przewód NDR-EA/LOOP umoŜliwia podłączenie 8 sygnałów wideo.

  • Page 32: Uruchamianie Urządzenia

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA URUCHAMIANIE URZĄDZENIA 2.1. Przygotowanie urządzenia do pracy Rozpakowując urządzenie naleŜy postępować ostroŜnie. Po otwarciu naleŜy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-EA2104 lub NDR-EA2208 lub NDR-EA2416 Zasilacz sieciowy Przewód zasilający...

  • Page 33: Instalacja Dysków

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) INSTALACJA DYSKÓW 2.2 Instalacja dysków Rejestratory NDR-EA2104, NDR-EA2208 oraz NDR-EA2416 mają moŜliwość zamontowania do 2 dysków twardych SATA. Lista kompatybilnych modeli i pojemności dysków dostępna w załączniku „Kompatybilne dyski” w zakładce produktu na stronie www.novuscctv.pl.
  • Page 34 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) INSTALACJA DYSKÓW Domyślnie wszystkie 2 kable SATA oraz kable zasilające są podłączone do płyty głównej rejestratora i gotowe do podłączenia dysków jak zostało to przedstawione na poniŜszym zdjęciu. Po zdjęciu obudowy naleŜy zamontować przewidziane dyski (z wcześniej zamontowanymi blachami montaŜowymi) przy uŜyciu wkrętów montaŜowych (4 wkręty na kaŜdy dysk), a następnie podłączyć...
  • Page 35 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) INSTALACJA DYSKÓW Po podłączeniu wszystkich urządzeń naleŜy zamontować obudowę rejestratora i uruchomić go (patrz rozdział 2.6. Włączanie zasilania) w celu sprawdzenia poprawności połączeń oraz sformatowania dysków twardych. UWAGA ! W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach naleŜy skontaktować...
  • Page 36 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA 2.3.1 Złącza elektryczne i inne elementy panelu tylnego rejestratorów NDR-EA2104 Widok NDR-EA2104 wejścia wideo do podłączenia sygnału wizyjnego z kamer. VIDEO IN: Uwaga: W przypadku stosowania jako medium transmisyjne sygnałów wizyjnych przewodu typu skrętka, przy odległościach rzędu kilkuset...

  • Page 37: Audio Out

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA Monitor VGA Monitor BNC Podgląd "na Ŝywo" Odtwarzanie Podgląd "na Ŝywo" Sterowanie PTZ Wyświetlanie plików reklamowych Podgląd "na Ŝywo" Odtwarzanie N/D Odtwarzanie Sterowanie PTZ Wyświetlanie plików reklamowych N/D Podgląd "na Ŝywo"...
  • Page 38 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA 2.3.2 Złącza elektryczne i inne elementy panelu tylnego rejestratorów NDR-EA2208 oraz NDR-EA2416 Widok NDR-EA2416 VIDEO IN: wejścia wideo do podłączenia sygnału wizyjnego z kamer z wyjściami przelotowymi sygnału wizyjnego, 16 lub 8 w zaleŜności od modelu.
  • Page 39 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA W tabeli na stronie 11 znajduje się wykaz wybranych funkcji, które mogą być realizowane jednocześnie na 2 monitorach. Opis przy danej funkcji oznacza brak moŜliwości realizacji w tym samym czasie: wyjście audio mono (złącze typu RCA) do podłączenia głośnika...
  • Page 40 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA 2.4. Opis płyty czołowej Widok NDR-EA2416 w trybie podglądu na Ŝywo naciśnięcie przycisku pozwala wejść do MENU ustawień rejestratora (po zalogowaniu się). Na ekranie wyświetlone zostanie menu, którego opis znajduje się w pełnej wersji instrukcji. Dodatkowo przycisk słuŜy równieŜ...

  • Page 41: Diody Led

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA - naciśnięcie przycisku powoduje rozpoczęcie odtwarzania do tyłu. Kolejne naciśnięcia przycisku powodują powodują zmianę prędkości odtwarzania kolejno R.PLAY, RWx2, RWx4, RWx8, RWx16, RWx32. - odtwarzanie nagrań klatka po klatce do przodu.
  • Page 42 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA 2.5. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzaleŜniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Jednym pilotem moŜna sterować...
  • Page 43 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA przyciski nawigacyjne uŜywane do: nawigacji w menu rejestratora oraz do zmiany wartości poszczególnych pozycji, wyboru kolejnych kanałów wyświetlanych pełnoekranowo w trybie podglądu na Ŝywo, sterowania kamerami w trybie PTZ, wyboru obszaru powiększonego obrazu w trybie ZOOM-u cyfrowego.
  • Page 44 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) URUCHAMIANIE URZĄDZENIA naciśnięcie przycisku w trybie „na Ŝywo” lub w trybie odtwarzania pozwala na cyfrowe powiększenie wybranego fragmentu obrazu. Funkcja jest dostępna po włączeniu wybranego kanału w tryb pełnoekranowy. W celu wyboru obszaru powiększonego obrazu, który ma zostać...

  • Page 45: Menu Rejestratora

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) MENU REJESTRATORA MENU REJESTRATORA Rejestratory NDR-EA2104 / NDR-EA2208 oraz NDR-EA2416 posiadają wielopoziomowe menu wyświetlane na ekranie monitora słuŜące do programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski, koreański, hiszpański, słowacki, czeski, turecki, holenderski, rosyjski, chiński, chiński...
  • Page 46 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) MENU REJESTRATORA Dla wielu pozycji menu rejestratora wymagane jest wpisanie nazwy lub tytułu. Po wybraniu edytowalnej pozycji na ekranie monitora pojawia się wirtualna klawiatura. Wybór znaków dokonywany jest za pomocą klawiszy nawigacyjnych i zatwierdzany przyciskiem ENTER/PAUSE.

  • Page 47: Obsługa Rejestratora

    NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) OBSŁUGA REJESTRATORA 4. OBSŁUGA REJESTRATORA Obsługa rejestratora moŜe odbywać się za pośrednictwem przycisków umieszczonych na panelu przednim rejestratora (opis przycisków znajduje się w rozdziale 2.4 niniejszej instrukcji), myszy USB podłączonej do rejestratora oraz zdalnie przy uŜyciu pilota na podczerwień. Dodatkowo rejestrator wyposaŜony jest w menu funkcyjne, które w trybie podglądu „na Ŝywo”...
  • Page 48 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) OBSŁUGA REJESTRATORA 4.1. Obserwacja obrazów z kamer Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na Ŝywo”. Rejestratory posiadają funkcję niezaleŜnego wyświetlania obrazu na 2 monitorach głównych. Obsługa rejestratora moŜe odbywać...
  • Page 49 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) OBSŁUGA REJESTRATORA 4.2. Odtwarzanie zarejestrowanego materiału UŜytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów naleŜy nacisnąć przycisk PLAYBACK. Rejestrator wyświetla ostatnio zarejestrowany materiał.
  • Page 50 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) OBSŁUGA REJESTRATORA 4.3. Odtwarzanie zarchiwizowanego materiału Rejestratory wyposaŜone są w funkcję odtwarzania zarchiwizowanych wcześniej obrazów. MoŜliwość odtworzenia posiadają jedynie kopie nagrań utworzone w formacie *.strg, czyli bez wkompilowanego odtwarzacza. Funkcja odtwarzania jest aktywna tylko w przypadku, gdy do rejestratora została podłączona pamięć...
  • Page 51 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Instrukcja obsługi 1.0 (wersja skrócona) OBSŁUGA REJESTRATORA Rejestratory umoŜliwiają kopiowanie materiałów w trzech formatach. Od tego w jakim formacie dane zostały skopiowane uzaleŜniony jest sposób ich późniejszego odtwarzania oraz maksymalny rozmiar kopii. Dostępne są następujące formaty: *.exe - dane kopiowane są...
  • Page 52 2011-08-08 MM, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
