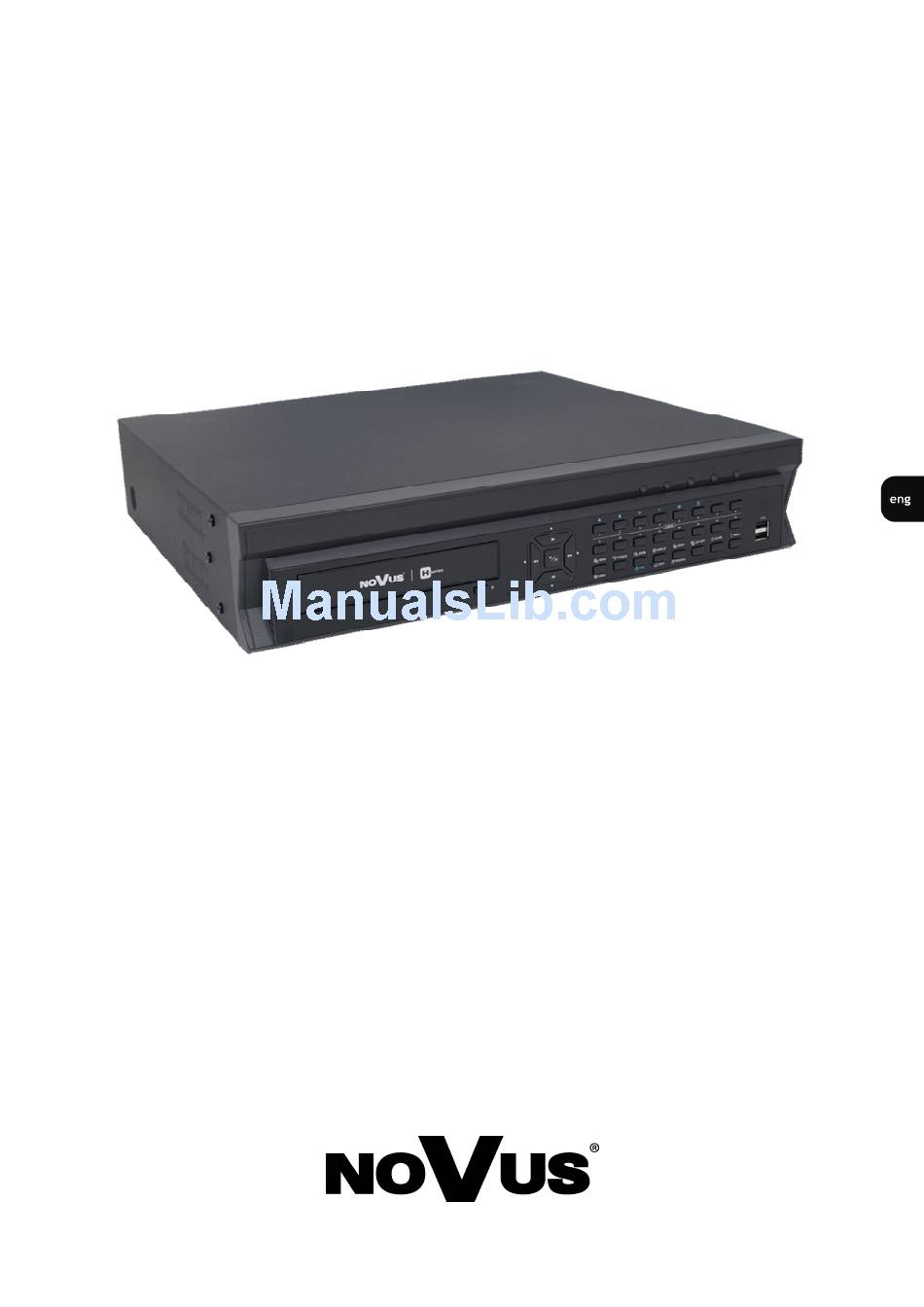

U s e r 's m a n u a l
( s h o r t f o r m )

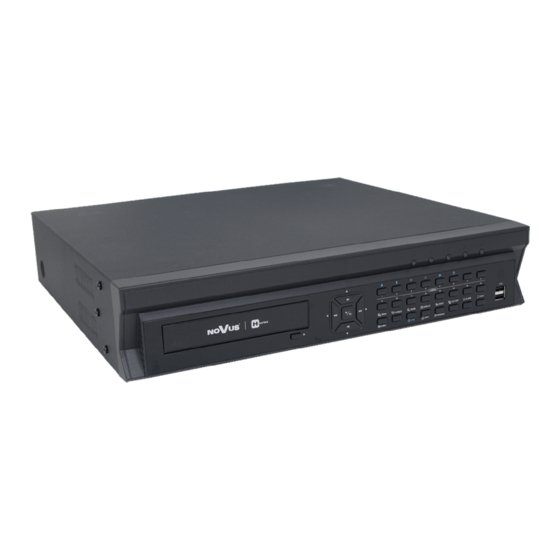

NDR-HB4208
NDR-HB4416

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NDR-HB4208 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NDR-HB4208

Summary of Contents for Novus NDR-HB4208

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NDR-HB4208 NDR-HB4416...
  • Page 2 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 RESPONSIBILITY MANUFACTURER FOR THE RESULTS OF SUCH AN ACTION SHELL BE EXCLUDED. 1. The installation of NDR-HB4208, NDR-HB4416 should be made by a qualified service person or a professional safety system installer. 2. Recorders mustn’t be placed in places where ventilating holes are partially or fully covered.

  • Page 4: Table Of Contents

    3.2.4. Text-In search................. 24 3.3. Clip Copy.................... 26 UWAGA: This is a short version of the NDR-HB4208 and NDR-HB4416 user’s manual. Detailed information and additional content can be found in the full version of this manual, attached to the CD in the package.

  • Page 5: Foreword Information

    Multiple search engines (Date/Time, Calendar, Record Table, Event) ,  System menu displayed on the screen (OSD menu),  Recording speed up to 200 fps (for NDR-HB4208) and 400 fps (for NDR-HB4416),  Hard drive overwrite function,  2x USB 2.0 ports, ...

  • Page 6: Recorder's Technical Data

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 FOREWORD INFORMATION 1.2. RECORDER’S TECHNICAL DATA Model NDR-HB4208 NDR-HB4416 Operation Mode Pentaplex Linux Operating System 8 x BNC, loop-through 16 x BNC, loop-through Video Input Main (split screen 1, full screen, sequence): 1 x HDMI, 1 x VGA...

  • Page 7: Starting The Device

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE STARTING THE DEVICE 2.1. Getting ready to work Unpack the device carefully. After unpacking please ensure that package contains the following items: Remote controller Power cord NDR-HB4208 NDR-HB4416 Rack mounting bracket with screws for...

  • Page 8: Electrical Connection And Other Back Panel Elements

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE 2.2. Electrical connection and other rear panel elements NDR-HB4416 rear view 1,2. VIDEO IN/LOOP: 16 or 8 (depending on the model) video inputs with loop-through outputs, for connecting video signal sources with the DVR.
  • Page 9 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE The DVR is capable of activating external devices such as ALARM OUTPUTS buzzers, halide lamps, sirens etc. via its relay outputs. Max current for the output is 1A for 30VDC and 0.5 A for 125VAC.

  • Page 10: Connecting Of Peripheral Equipment

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE 2.3. Connecting peripherals System connection should be performed only by qualified personnel. Please familiarize yourself with the scheme located below, depicting possible implementation of the DVR in the system, before installation.

  • Page 11: Front Panel Description

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE 2.4. Front panel description NDR-HB4416 front view Some buttons of the front panel are used for different functions. Below, you have the description of all buttons and their functions.
  • Page 12 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE PLAY / PAUSE Press the PLAY/PAUSE button to play stored images at normal speed. Pressing the button in the Playback mode pauses the video. 8. ARROW BUTTONS Used for navigating through OSD menu, and changing parameter values with buttons.
  • Page 13 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE Press the ZOOM button to zoom the currently displayed image. 11. ZOOM/PTZ A rectangular PIP displays the zoomed-in area. Please use the arrow buttons to move the rectangle through the screen.

  • Page 14: Remote Controller

    NOTE: For simplicity, the button descriptions in this manual refer to the front panel buttons. 2.6. HDD installation NDR-HB4208 and NDR-HB4416 support up to 4 hard disks (3 HDDs with DVD burner). NOTE: To obtain the latest info on compatible disks together with their maximum supported capacities please contact your supplier or visit the www.novuscctv.com website.
  • Page 15 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE Before installing a hard drives (HDD), DVD drive (ODD), please make sure the power is disconnected from the DVR. A factory recommended HDD, ODD should be used for this installation.
  • Page 16 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 STARTING THE DEVICE 3. Install the ODD in the ODD rack using screws provided by ODD manufacturer. Connect power and SATA cables to the ODD. 4. Connect HDD, ODD to the motherboard of the DVR with the included SATA cables.

  • Page 17: Recorder's Menu

    NOTE: The menu of both DVRs has been described on the example of NDR-HB4416 menu. NDR-HB4208 and NDR-HB4416 digital multiplexers feature an multilingual OSD menu allowing for adjusting the settings of the device. Prior to using DVR for the first time, initial setup is strongly ad- vised.

  • Page 18: Setup Screen

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S MENU RECORDER’S OPERATION 3.1. Setup screen Press the MENU button or move the mouse pointer on the right edge of the screen and then select (Setup) in the Live Monitoring menu to enter the setup screen.

  • Page 19: Event Log Search

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S MENU RECORDER’S OPERATION Selecting (Go To) in the Search menu displays the following Go to menu.  Go to the First: Selecting Go to the First displays the first recorded image.
  • Page 20 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION You can search video from the first to last recorded images, or you can set the start and stop times and dates. For this last purpose serve the From and To options.

  • Page 21: Record Table Search

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION 3.2.2. Record table serach Recording information about video images currently displayed on the screen displays on the recording status bar. A grey vertical line indicates the current search position. To search specific video, move the vertical line by using the Left or Right arrow buttons on the front panel or by clicking the mouse on the desired segment.
  • Page 22 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION There are three view modes. Standard view, Expanded view and Compact view. Standard view (default) displays combined recording information of all camera channels currently displayed on the screen. In the Standard view mode, selecting the icon located at the bottom switches to the Ex- panded view mode.

  • Page 23: Motion Search

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION 3.2.3. Motion search The Motion Search… can be selected from the Search menu while the DVR displays the camera full screen. The Motion Search screen displays a list of motion events. Use the arrow buttons to highlight...

  • Page 24: Text-In Search

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION Highlight the box beside Type and press the button. You can select between Motion Search and Museum Search. Motion Search detects motion in the defined area. Museum Search detects if a defined object has moved.
  • Page 25 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION The DVR maintains a log of each time there is Text Input. The Text-In Search screen displays this list. Use the arrow buttons to highlight the event for which you would like to see video. Pressing the button will extract the video associated with the Text Input and display the first image of the event.

  • Page 26: Clip Copy

    NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION 3.3. Clip Copy Video clips can be copied on an internal DVD RW drive, or external USB hard disk or flash drive. The copied video clips can be viewed on computers running Microsoft Windows 98, ME, 2000, XP, Vista, 7.
  • Page 27 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION Highlight the box beside From and press the button to toggle between On and Off. When set to Off, you can enter a specific Date and Time. When set to On, the search will be from the first recorded image.
  • Page 28 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 RECORDER’S OPERATION NOTE: During Clip Copy, you cannot shut the system down, clear data on the storage device, or format the storage device. CAUTION: Do NOT disconnect the USB cable or the power from the external drive while copying video clips.
  • Page 29 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 30 NDR-HB4208, NDR-HB4416 User’s manual (short form) ver. 1.0 2013-11-04 PR, MK All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59...
  • Page 31 ł u g i (skrócona) NDR-HB4208 NDR-HB4416...
  • Page 32 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...
  • Page 33 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA ! WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.
  • Page 34 3.2.4. Wyszukiwanie po transakcjach..........24 3.3. Kopiowanie nagrań ................26 UWAGA: Jest to skrócona wersja instrukcji do rejestratorów NDR-HB4208 i NDR-HB4416. Szczegółowe informacje oraz opis pozostałych funkcji urządzenia znajdują się w pełnej wersji instrukcji, załączonej na płycie CD, znajdującej się w zestawie.

  • Page 35: Informacje Wstępne

    1 VGA, 1 Spot (BNC, 1.0 Vp-p, 75 Ohm),  Dwa niezależne podziały na monitorze głównym i pomocniczym,  Prędkość nagrywania do 200 kl/s (dla NDR-HB4208) i 400 kl/s (dla NDR-HB4416),  Algorytm kompresji bazujący na H.264,  Rozdzielczość nagrywania: 360 x 288, 720 x 288, 720 x 576, 960 x 576, ...

  • Page 36: Dane Techniczne

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Model NDR-HB4208 NDR-HB4416 pentaplex Tryb pracy System operacyjny Linux 8 x BNC, przelotowe 16 x BNC, przelotowe Wejścia wideo główne (podział 1, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA Wyjścia wideo...

  • Page 37: Uruchamianie Urządzenia

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA URUCHAMIANIE URZĄDZENIA 2.1. Przygotowanie urządzenia do pracy Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: NDR-HB4208 Pilot zdalnego sterowania Przewód zasilający...

  • Page 38: Złącza Elektryczne I Inne Elementy Panelu Tylnego

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.2. Złącza elektryczne i inne elementy panelu tylnego Widok NDR-HB4416 VIDEO IN : 16 lub 8 (w zależności od modelu) wejść wideo do podłączenia sygnału wizyjnego z kamer. VIDEO LOOP: 16 lub 8 (w zależności od modelu) wyjść...
  • Page 39 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA ALARM OUTPUTS rejestrator może uaktywniać zewnętrze urządzenia typu brzęczyki, lampy halogenowe, syreny itp. Za pomocą 2 wyjść przekaźnikowych. Obciążalność wyjścia wynosi 0,5A@125VAC i 1 A@ 30 VDC. zewnętrzny sygnał podany na złącza ARI i GND może ARI (Alarm Reset Input): kasować...

  • Page 40: Podłączanie Urządzeń Peryferyjnych

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie urządzeń peryferyjnych Połączenie systemu powinno być przeprowadzone przez wykwalifikowany personel. Przed wykonaniem połączeń należy zapoznać się ze schematem przedstawionym poniżej, który jest schematem poglądowym. W zależności od wymagań, konkretny system będzie składał się z różnej liczby urządzeń...

  • Page 41: Opis Płyty Czołowej

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Opis płyty czołowej Widok NDR-HB4416 UWAGA: do sterowania rejestratorem oraz dokonywania ustawień menu można użyć myszy z interfejsem USB oraz klawiatury systemowej. Szczegóły dotyczące sterowania za pomocą myszy z interfejsem USB zawarte są...
  • Page 42 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 7. PLAY / PAUSE W trybie podglądu na żywo wciśnięcie przycisku p o w o d u j e zmrożenie obrazu. Na ekranie pojawi się ikona W trybie odtwarzania wciśnięcie przycisku PLAY/PAUSE powoduje rozpoczęcie odtwarzania ze standardową...
  • Page 43 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA ZOOM 11. ZOOM/PTZ Naciśnięcie przycisku powoduje powiększenie aktualnie wyświetlanego obrazu. W automatycznie włączanej funkcji obrazu w obrazie uaktywnia się biały prostokąt wskazujący, który obszar z pola widzenia k a m e r y z o s t a ł...

  • Page 44: Pilot Zdalnego Sterowania

    Uwaga: Opisy przycisków, znajdujących się na pilocie, odnoszą się do opisu przycisków panelu przedniego. 2.6. Instalacja dysków twardych Rejestratory NDR-HB4208 i NDR-HB4416 pozwalają na zainstalowanie 4 dysków twardych SATA (3 w przypadku podłączenia nagrywarki DVD). UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować...
  • Page 45 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA Przed zdjęciem obudowy należy się upewnić czy kabel zasilający został odłączony od rejestratora. W celu zamontowania nagrywarki DVD i/lub dysków HDD. Należy: 1. Zdjąć górną cześć obudowy rejestratora. 2. Zainstalować dyski w specjalnym koszyku śrubami dołączonymi w zestawie. Podłączyć kable zasilające oraz kable SATA.
  • Page 46 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 3. Zainstalować dysk HDD i/lub napęd DVD-RW w specjalnym koszyku. Podłączyć kable zasilające oraz kable SATA. Śruby do zamontowania DVD-RW znajdują się w zestawie. 4. Podłączyć dyski i nagrywarkę DVD-RW do płyty głównej rejestratora kablami SATA.

  • Page 47: Menu Rejestratora

    MENU REJESTRATORA UWAGA: Menu obu rejestratorów zostało opisane na przykładzie menu modelu NDR-HB4416. Rejestratory NDR-HB4208 i NDR-HB4416 posiadają wielopoziomowe menu wyświetlane na ekranie monitora, służące do programowania ustawień. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z poniższych języków: angielski, niemiecki, hiszpański, francuski, włoski, polski, holenderski, duński, rosyjski, węgierski i czeski.

  • Page 48: Ustawienia

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.1. Ustawienia Aby wejść do menu ustawień rejestratora należy nacisnąć przycisk MENU lub przesunąć kursor myszki do prawej krawędzi ekranu. Pojawi się ekran logowania jak poniżej. Należy wybrać ikonę USTAWIENIA , a następnie wcisnąć...

  • Page 49: Przeszukiwanie Rejestru Zdarzeń

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Po wybraniu funkcji wyszukiwania po dacie i czasie pojawi się ekran:  Idź do początku nagrań - wyszukiwanie pierwszych zarejestrowanych obrazów;  Idź na koniec nagrań - wyszukiwanie ostatnich zarejestrowanych obrazów;...
  • Page 50 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA W bloku OD - DO definiuje się przedział czasowy, w którym ma nastąpić kwerenda. W przypadku zmian ustawień daty i czasu może zaistnieć sytuacja w której dwa strumienie wideo będą posiadały tę...

  • Page 51: Wyszukiwanie Segmentów

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 3.2.2. Wyszukiwanie segmentów Informacje o aktualnie wyświetlanych nagraniach widnieją są na pasku stanu nagrywania. Szara pionowa linia wskazuje aktualną pozycję wyszukiwania. Aby wyszukać określone nagranie, należy przesunąć pionową linię za pomocą lewego lub prawego przycisku strzałek na panelu przednim lub kliknąć...
  • Page 52 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Dostępne są trzy tryby widoku. Widok standardowy, widok rozszerzony i widok kompaktowy. Widok standardowy (domyślny) wyświetla informacje wspólnie dla wszystkich sygnałów wizyjnych, nagrywanych aktualnie na wszystkich kanałach kamer, które są wyświetlane na ekranie. Aby przełączyć...

  • Page 53: Wyszukiwanie Ruchu

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 3.2.3. Wyszukiwanie ruchu Wybranie tej funkcji jest możliwe tylko dla pełnoekranowego trybu wyświetlania. Ekran WYSZUKIWANIE RUCHU zawiera listę ostatnio wyszukanych zdarzeń. Aby przejść do wybranego zdarzenia należy za pomocą strzałek podświetlić wybrane zdarzenie. Naciśnięcie przycisku powoduje rozpoczęcie wyświetlania pierwszego zarejestrowanego obrazu zdarzenia.

  • Page 54: Wyszukiwanie Po Transakcjach

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 3.2.4. Wyszukiwanie po transakcjach Rejestrator DVR wyszukuje ciągi znaków powiązane z zarejestrowanymi obrazami. Zdarzenie należy wybrać za pomocą przycisków strzałek. Po zatwierdzeniu wyboru przyciskiem otworzy się pierwszy obraz związany ze zdarzeniem. Kolejne wciśnięcie przycisku spowoduje rozpoczęcie...
  • Page 55 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Pole OD określa datę i czas rozpoczęcia wyszukiwanego nagrania. Pole DO określa datę i czas zakończenia wyszukiwanego nagrania. Zaznacz pole KANAŁY, naciśnij przycisk i zaznacz (za pomocą przycisków strzałek i przycisku w których urządzeniach chcesz wyszukać...

  • Page 56: Kopiowanie Nagrań

    NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 3.3. Kopiowanie nagrań Rejestratory NDR-HB4208 i NDR-HB4416 zapewniają wiele możliwości kopiowania sekwencji wideo tworząc w ten sposób kopię zapasową danej partii nagrań. Zarejestrowane materiały mogą być kopiowane za pomocą wbudowanej nagrywarki na dysk DVD-RW lub na zewnętrzne nośniki.
  • Page 57 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA W pozycji KOPIOWANIE NAGRAŃ A-B wybiera się w trakcie odtwarzania początek i koniec nagrań które maja być kopiowane. Pierwsze wybranie pozycji KOPIOWANIE NAGRAŃ A-B oznacza początek materiały do nagrywanie. Ponowne wybranie tej funkcji określa koniec nagrań który chcemy skopiować.
  • Page 58 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 59 NDR-HB4208, NDR-HB4416 - Skrócona instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 60 2013-11-04 PR, MK AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...

This manual is also suitable for:
