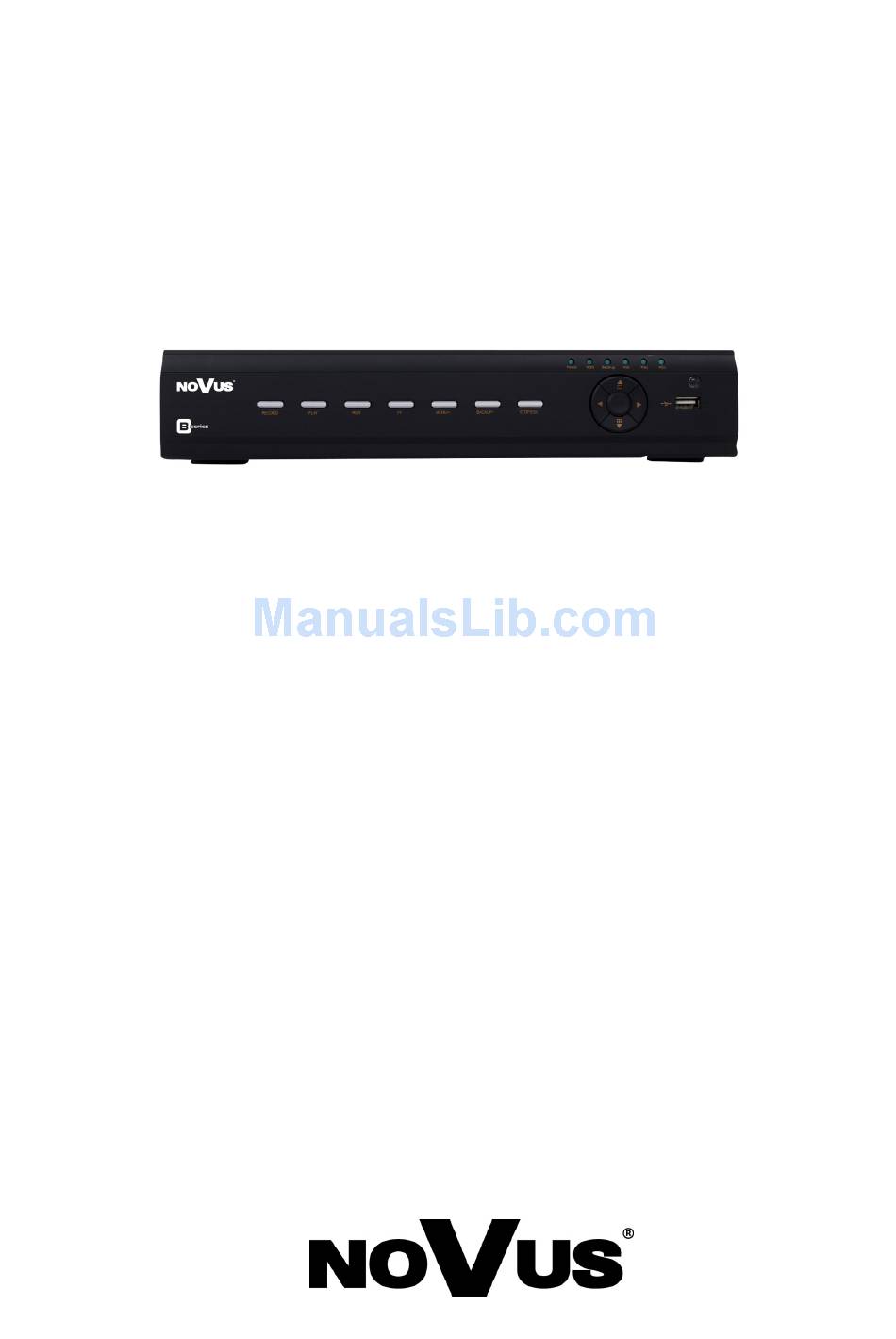

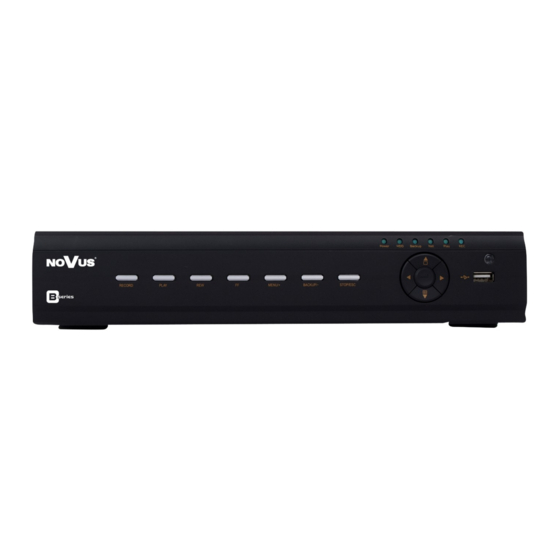

  • Page 1 U s e r ’s m a n u a l ( S h o r t f o r m ) NDR-BA5104 NDR-BA5208 NDR-BA5416...

  • Page 2: Important Safeguards And Warnings

    NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 4. The device has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone.

  • Page 4: Foreword Information

     Software: CMS application for remote administration, live monitoring and recorded data search, NMS for live monitoring ,recorded data search and integration with NOVUS IP cameras. B-Viewer application for remote administration, live monitoring and recorded data search ...
  • Page 5 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) FOREWORD INFORMATION 1.2. NDR-BA5104, NDR-BA5208 and BA-5416 recorder’s technical data Model NDR-BA5104 NDR-BA5208 NDR-BA5416 Operation Mode Quadrupleks Operating Linux System Video Input 4 x BNC 8 x BNC 16 x BNC Main (split screen, full screen,...
  • Page 6 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) FOREWORD INFORMATION 1.3. Package contents Unpack the device carefully. After unpacking, please ensure that package contains the following items: NDR-BA5xxx DVR IR remote control (NDR-BA5208, NDR-BA5416 ) Power supply Power cord 12VDC Screws Mouse...

  • Page 7: Starting The Device

    User’s manual ver.1.0 (Short form) STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements of NDR-BA5104 DVR 1. AUDIO IN: Audio (mono) inputs for connecting microphones with pre-amplifiers 2. VIDEO IN: 8 video inputs for connecting video signal sources to the DVR.
  • Page 8 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) STARTING THE DEVICE 2.2. Electrical connection and other rear panel elements of NDR-BA5208 DVR. 9 10 11 1. AUDIO IN: Audio (mono) inputs for connecting microphones with pre-amplifiers 2. GND: Grounding 3. ALARM OUT: Alarm relay output (NO, COM), max.

  • Page 9: Alarm Out

    NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) STARTING THE DEVICE 2.3. Electrical connection and other rear panel elements of NDR-BA5416 DVR. 13 14 9 10 11 1 2 3 4 1. AUDIO IN: Audio (mono) inputs for connecting microphones with pre-amplifiers 2.
  • Page 10 (Short form) STARTING THE DEVICE 2.4. HDD mounting NDR-BA5104, NDR-BA5208 and NDR-BA5416 support up to 1 internal SATA HDD. WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com.
  • Page 11 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) STARTING THE DEVICE After removing top cover of the DVR, please mount the HDD to the DVR bottom using included screws (4 pieces for each HDD), and connect power and signal cables. After connecting an HDD(s), please put the top cover onto the DVR and turn the device on in order to check the operation of particular components and to format the HDDs.
  • Page 12 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) STARTING THE DEVICE Recording capacity calculate table: Used Frame Rate Bit Rate Resolution Video Quality Space Totally(FPS) (Mbps) (MB/h) Highest 1125 Higher Medium 1.75 NDR-BA5104 (960x576) Lower Lowest 0.768 Highest Higher NDR-BA5104 Medium NDR-BA5208 (720x576) 0.768...

  • Page 13: Recorder's Operation

    NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) RECORDER’S OPERATION 3. RECORDER’S OPERATION 3.1. Front panel description 1. REC pressing the REC button starts recoding of all camera channels. Enabling panic starts simultaneous recording on all camera channels. In PTZ control mode button is used for FOCUS adjustment.
  • Page 14 DVR's. NV-RCDVRB-II remote controller bought separately accessory NDR-BA5104 DVR. Range is dependent on the battery level and varies from a few to a few tens of meters. Description of IR remote controller function: Enable manual records SEARCH Starts search MENU...

  • Page 15: Recorder's Menu

    NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) RECORDER’S MENU 4. RECORDER’S MENU DVR features multi-layered, on-screen displayed menu used for setting the device up. Multi-lingual OSD is displayed using one of the following languages: English, Polish, Spanish, Slovak, Czech, Turkish, Dutch, Russian, Italian, French, Greek and other.
  • Page 16 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) RECORDER’S MENU This window allows user to configure network settings such as; HTTP Port, Server Port, IP Address, Subnet Mask, Gateway, Preferred and Alternate DDNS Server. Alternatively, select the Obtain an IP address automatically to get address from DHCP Server.
  • Page 17 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) RECORDER’S MENU For proper recorder operation, please format the installed HDD using this window. Additional information like HDD Size, Free space etc. are also available here. When HDD formatting is complete, click the Finish button to end setup wizard and open the LOGIN window.
  • Page 18 4.3. Setting English language. The procedure presented below shows how to go back to the English language in the NOVUS DVRs menu in case of selecting any other language by mistake. 1. To open main menu press the MENU button on the DVR’s front panel, and select the first position.
  • Page 19 NDR-BA5104,NDR-BA5208,NDR-BA5416 User’s manual ver.1.0 (Short form) RECORDER’S MENU 3. Next, select the first position again. 4. Choose the English language in the 8th menu position (third from the bottom) . 5. Next, click the button in the middle, which loads a new interface language.
  • Page 20 2013-08-22 MB, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 21 I n s t r u k c j a o b s ł u g i (skrócona) NDR-BA5104 NDR-BA5208 NDR-BA5416...
  • Page 22 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 23: Warunki Bezpieczeństwa

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI ZAWARTEJ NA DOŁĄCZONEJ PŁYCIE JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA.

  • Page 24: Informacje Wstępne

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna  Rejestratory cyfrowe pracujące w trybie quadrupleks: równoczesny zapis, podgląd „na żywo”, odtwarzanie lub kopiowanie nagrań, połączenie sieciowe  System operacyjny oparty na Linux ...
  • Page 25 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne rejestratorów NDR-BA5104,NDR-BA5208 i NDR-BA5416 Model NDR-BA5104 NDR-BA5208 NDR-BA5416 Tryb pracy Quadrupleks System operacyjny Linux Wejścia wideo 4 x BNC 8 x BNC 16 x BNC do monitora głównego : 1 x BNC, do monitora głównego : 1 x BNC, 1 x VGA ,1 x HDMI...
  • Page 26 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.3 Zawartość opakowania Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-BA5xxx Pilot zdalnego sterowania (tylko w NDR-BA5416 , NDR-BA5208) Zasilacz sieciowy Przewód zasilający...

  • Page 27: Uruchamianie Urządzenia

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA5104 1. AUDIO IN: Wejścia audio (mono) do podłączenia mikrofonów z przedwzmacniaczami. 2. VIDEO IN: 4 wejścia wideo do podłączenia sygnału wizyjnego z kamer.

  • Page 28: Alarm Out

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE URZĄDZENIA 2.2. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA5208 9 10 11 1. AUDIO IN: Wejścia audio (mono) do podłączenia mikrofonów z przedwzmacniaczami. 2. GND: Złącze masy. 3. ALARM OUT Wyjście alarmowe przekaźnikowe, maksymalne obciążenie styków wynosi 0,5A/125VAC lub 1A/30VDC.
  • Page 29 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE URZĄDZENIA 2.3. Opis złącz elektrycznych panelu tylnego rejestratora NDR-BA5416 9 10 11 2 3 4 1. AUDIO IN: Wejścia audio (mono) do podłączenia mikrofonów z przedwzmacniaczami. 2. GND: Złącze masy. 3. RS-485: Złącze magistrali RS-485 do podłączenia kamer PTZ lub klawiatury...
  • Page 30 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE URZĄDZENIA 2.4. Instalacja dysków Rejestrator NDR-BA5104,NDR-BA5208 i NDR-BA5416 mają możliwość zainstalowania 1 dysku SATA. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 31 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń...
  • Page 32 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 URUCHAMIANIE URZĄDZENIA Tabela doboru pojemności dysków twardych: Liczba Kl/sek Ilość danych Rozmiar Rejestrator Rozdzielczość Jakość (FPS) (Mbps) nagrań (MB/h) 1125 Najwyższa Wysoka NDR-BA5104 1,75 Średnia NDR-BA5208 (960x576) Niska NDR-BA5416 Niższa 0,768 Najniższa Najwyższa Wysoka Średnia...

  • Page 33: Obsługa Rejestratora

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis płyty czołowej 1. REC Przycisk służy do włączenia/wyłączenia funkcji nagrywania napadowego. Włączenie nagrywania napadowego powoduje rozpoczęcie nagrywania sygnałów ze wszystkich kamer. 2. PLAY / PAUSE Naciśnięcie przycisku w trybie podglądu „na żywo”...
  • Page 34 3.3. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorami NDR-BA6416 i NDR-BA6208, dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Do rejestratora NDR-BA5104 można dokupić osobny pilot NV-RCDVRB-II. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów.

  • Page 35: Menu Rejestratora

    NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) MENU REJESTRATORA 4. MENU REJESTRATORA Rejestratory posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do konfiguracji i obsługi. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski, hiszpański, słowacki, czeski, turecki, holenderski, rosyjski, włoski, francuski, grecki i inne.
  • Page 36 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) MENU REJESTRATORA W tym oknie dokonaj odpowiednich dla sieci lokalnej w której będzie pracował rejestrator, ustawień sieciowych, portu HTTP, portu serwera, adresu IP, maski podsieci, bramy, pierwszy i drugi adres DNS lub wybierz automatyczne pobieranie adresu IP.
  • Page 37 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) MENU REJESTRATORA W tym oknie należy przeprowadzić formatowanie dysków zainstalowanych w urządzeniu, w celu zapewnienia poprawnej pracy rejestratora. Znajdują się tutaj również informacje o dysku takie jak rozmiar dysku, wolne miejsce itp.
  • Page 38 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) MENU REJESTRATORA Można dezaktywować okno logowania przez odznaczenie pola Sprawdzanie hasła w MENU GŁÓWNE / USTAWIENIA / PODSTAWOWE / SYSTEM . Aby zabezpieczyć przed dostępem do rejestratora osób postronnych zaleca się wylogować po zakończeniu pracy.
  • Page 39 NDR-BA5104, NDR-BA5208 i NDR-BA5416 Instrukcja obsługi wer.1.0 (skrócona) MENU REJESTRATORA 3. Następnie ponownie wybierz pierwszą pozycję. 4. W 8 pozycji od góry wybierz język Polski. 5. Następnie kliknij środkowy przycisk, rejestrator załaduje nowy język interfejsu. AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
