- Page 1 Art.PDX2000 CENTRALINO DI PORTINERIA per DUO System Mi 2453/1 - 1 -...
-
Page 2: Table Of Contents
Massima umidità ammissibile: 90%RH Si può anche procedere posizionando nelle vicinanze del PDX2000 un monitor TVCC. Attenzione! Utilizzare un monitor che non prevede il collega- Nota. Tutti i dispositivi collegati in un impianto mento a terra (classe II) oppure applicare un disaccoppiatore dove è... -
Page 3: Generalità
- commutazione giorno, notte e selezione passante - comunicazioni tra interni o tra interno-esterno Il centralino di portineria PDX2000 si utilizza nel sistema - monitor di uno o più posti esterni digitale DUO ed è completo di adattatore da tavolo con... -
Page 4: Installazione E Collegamenti
GN Ingresso negativo chiamata locale esporta A1 Ingresso positivo chiamata locale rubrica Nota. Quando l’uscita LO viene utilizzata, togliere il gruppo impedenza presente tra i morsetti LO della Tastiera bloccata scatola di derivazione del centralino PDX2000 Ora attuale (ore-minuti) Mi 2453/1 - 4 -... - Page 5 127V DV2420 110V÷240VAC Nota. Togliere il gruppo impedenza presente tra i morsetti LO della scatola di derivazione del centralino PDX2000 Collegamento di una soneria supplementare o indicazione visiva PDX2000 delle chiamate Applicando tra i morsetti C e NO una soneria (con relativo alimentatore) è...
- Page 6 SE = Serratura elettrica (12Vca-1A max.) PA = Pulsante apriporta (opzionale) Nota. Togliere il gruppo impedenza presente tra i morsetti LO della scatola di derivazione del centralino PDX2000 Tabella delle distanze massime Cavo Farfisa 2302/2302E Cavo telefonico Cavo CAT5 2x1mm² - AWG17 2x0,32mm² - AWG22 2x0,2mm² - AWG24 garantite tra posto esterno ed unità...
-
Page 7: Funzioni Operative
Programmazione arrivo dagli utenti e dai posti esterni. In “Gestione dispositivo” selezionare “Blocca tastiera” e premere ; sul display Per un corretto funzionamento dell’impianto digitale DUO, appare . Per riattivare la tastiera, tenere premuto per è necessario programmare gli apparati presenti nell’in- diversi secondi il pulsante stallazione. -
Page 8: Funzionamento
2 interni, si ode un solo tono ed il led alfanumerici della tastiera del PDX2000. Nel caso di rubrica lampeggia per tutto il tempo di attivazione del posto in cui siano memorizzati gli alias la selezione dell’iniziale esterno. - Page 9 Apertura porta - se è sbagliato premere e comporre o cercare nella In qualsiasi istante si può azionare l’apertura della serratura rubrica il numero esatto; dell’ingresso, premendo il pulsante . Se nell’impianto - se l’interno non risponde, per riprendere la linea, preme- vi sono più ingressi, premendo , si aziona la serratura re nuovamente o attendere 30 secondi; premere...
- Page 10 Menùn ufficio-abitazione, ecc) è sufficiente creare due utenti con nome diverso ma con lo stesso indirizzo. Premendo questo pulsante si accede al menù di configu- razione del centralino: Rubrica, Posti Esterni, Prenotazioni, Modificare un nominativo e/o indirizzo Allarmi, Modalità ed Impostazioni. Per accedere ai vari Nella rubrica selezionare il nominativo da modificare - pre- sottomenù utilizzare i pulsanti e confermare mere - selezionare “Modifica” - premere - con premendo pulsante...
- Page 11 in corso. “Allarmi” è gestibile in modo analogo al menù Infine v erificare che il programma usato per creare la rubrica “Prenotazioni”. abbia generato un file con estensione .txt. Per trasferire l’elenco dei nominativi dal centralino alla Modalità memory card, selezionare “Esporta”. Attendere la fine del trasferimento dati per estrarre la memory card dal Selezionando “Modalità”...
- Page 12 Di fabbrica Per operare sulle seguenti funzioni è necessaria l’assi- il centralino ha memorizzata la password 1234. Si consiglia stenza di un tecnico Farfisa. di sostituirla con una personalizzata (vedi “sostituzione - Salva Log DUO Password”).
- Page 13 Tipo PDX Il centralino può essere impostato come Amministratore Diagnostica per permettere l’accesso al menù “Modalità” e consentire Informazioni utili al personale tecnico Farfisa. di scegliere tra la modalità normale o la selezione passante oppure come Utente in cui tale scelta è inibita. Di fabbrica Sistema il centralino è...
- Page 14 Art.PDX2000 SWITCHBOARD for DUO System Mi 2453/1 - 14 -...
- Page 15 It is also possible to place a CCTV monitor with analogue Maximum admissible humidity: 90%RH input near by PDX2000. Attention! Please use a monitor with no earth connection Note. All devices connected in a system where (Class II) or use a ground loop separator. CCTV monitor can there is a switchboard must be labelled PDX1 or work either in continuous or timed mode.

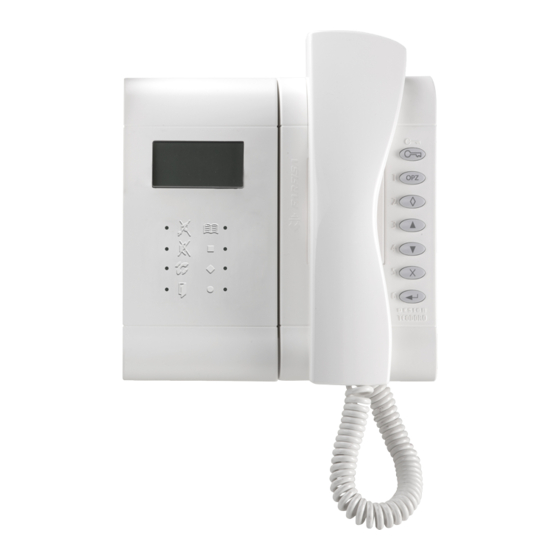

- Page 16 Main functions Introduction - Three operating modes: day, night and direct call Switchboard PDX2000 is a component of the Digital - Communication between internal users or internal users System “DUO” and comes with a table adaptor and junction and door stations box for an easy connection to the installation.
- Page 17 GN Negative input for a local call directory A1 Positive input for a local call Note. When the LO output is used, remove the impedance group between the LO terminals of Keypad locked the PDX2000 switchboard junction box. Time (hours-minutes) Mi 2453/1 - 17 -...
- Page 18 DV2420 110V÷240VAC Note. When the LO output is used, remove the impedance group between the LO terminals of the PDX2000 switchboard junction box. Connection of a supplementary ringing bell or a lamp signaler for PDX2000 the incoming calls By applying a ringer (with its own power...
- Page 19 SE = Electric door lock (12VAC-1A max.) PA = Door release push-button (optional) Note. When the LO output is used, remove the impedance group between the LO terminals of the PDX2000 switchboard junction box. Table of maximum guaranteed distan- Farfisa 2302/2302E cable twisted cable CAT5 cable 2x1mm² - AWG17 2x0,32mm²...
- Page 20 Programming Keypad lock For a correct operation of a “DUO” digital system, it is re- Activating this function, the keypad of the switchboard is quired to program all the devices present in the installa- locked, it is only possible answer to the incoming calls from tion.
- Page 21 LED lights-ON for all the phanumeric keys on the keypad of the PDX2000. In the case time of the call. To communicate with the door station it of a directory in which aliases are stored, initial selection is not available.
- Page 22 - if it is wrong press to erase it and dial the correct Door lock release address (or select him from the directory); At any moment the lock of a door can be released by press- - if the called user does not answer, press ing the button .
- Page 23 the same address. Menu Pressing this button you will access to the setting menù of Modify a user’s name or user’s address the switchboard: In the directory select the user to edit - press - select Directory, Door Stations, Booking, “Modify”...
- Page 24 separator). Finally check that the program used to write gress. “Alarms” list can be managed in a similar way to the the file will create a standard .txt file. menu “Booking”. To download the directory to the memory card, select “Ex- port”. Wait the end of downloading to remove the memory Mode card from the socket.
- Page 25 Advanced and System settings Others Advanced and system settings are fundamental for the To operate these functions the assistance of a Farfisa correct working of the system, therefore they are acces- technician is necessary. sible only entering a 4-digit password. By factory default - Save DUO Logs the passord is 1234.
- Page 26 - press - select “Save” - press Diagnostic Useful information for Farfisa technical staff. PDX Type The switchboard can be set as Administrator to allow ac- cess to the “Mode” menu and allow to choose between System Normal mode or Direct dialing or as User where this choice is inhibited.
- Page 27 Note: Notes: Mi 2453/1 - 27 -...
- Page 28 Cod. M527048810 Mi 2453/1 Mi 2453/1 - 28 -...
