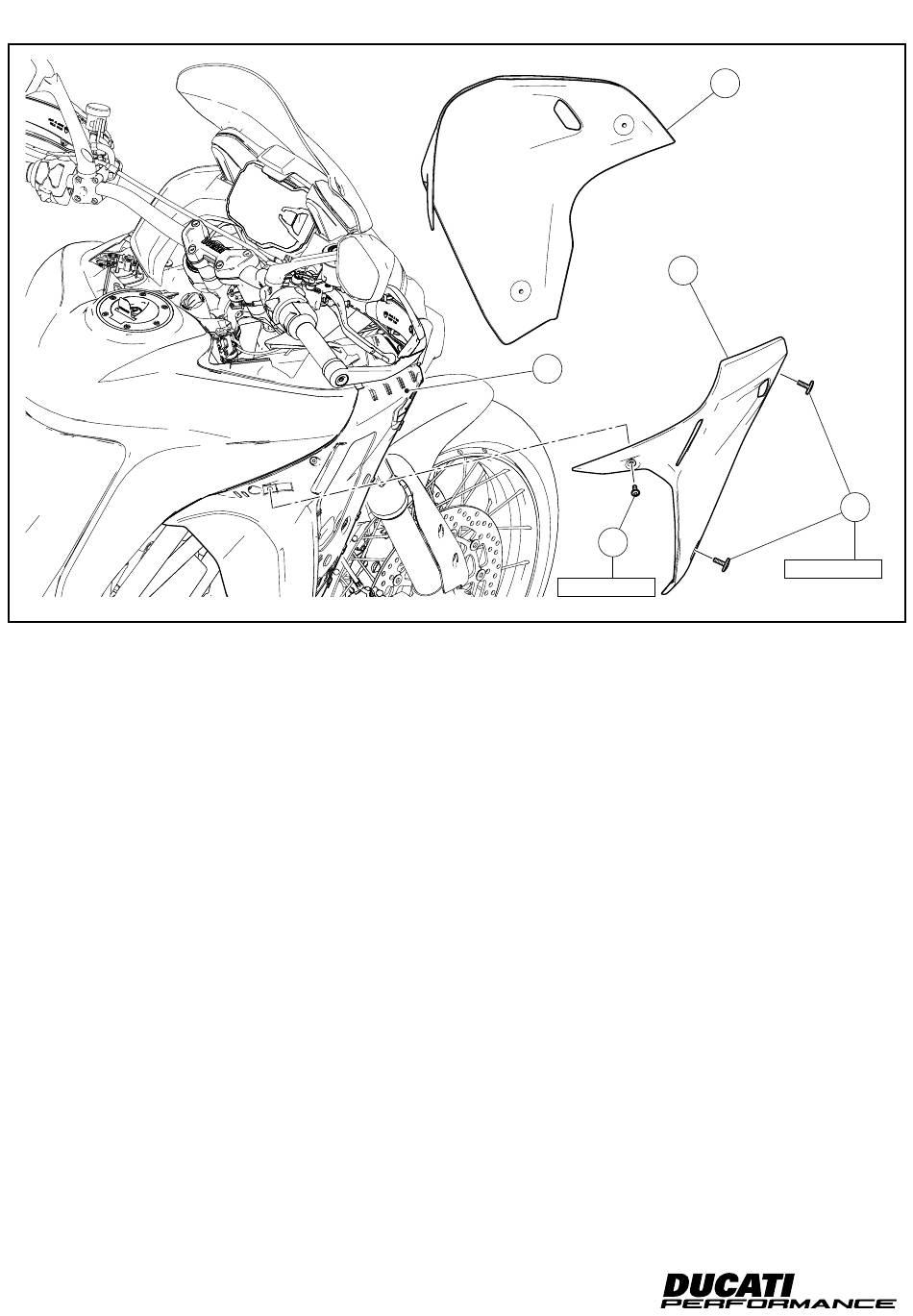

Montaje alas laterales
Operando del lado derecho de la motocicleta, colocar el ala lateral
derecha (Z) en el cover depósito derecho (D), introducir el tornillo
(Z1) y los 2 tornillos especiales (Z2). Ajustar el tornillo (Z1) y los
2 tornillos especiales (Z2) al par de apriete indicado. Repetir esta
misma operación para el montaje del ala lateral izquierda (O).
25
D
Z1
6 Nm ± 10%
サイドウィングの取り付け
車両の右側で作業を行います。右サイドウィング (Z) をフューエ
ルタンク右カバー (D) に配置し、スクリュー (Z1) および 2 本
の専用スクリュー (Z2) を差し込みます。スクリュー (Z1) およ
び 2 本の専用スクリュー (Z2) を規定のトルクで締め付けます。
左サイドウィング (O) の取り外しについても同様の操作を繰り返
します。
ISTR 1011 / 00
O
Z
Z2
6 Nm ± 10%
