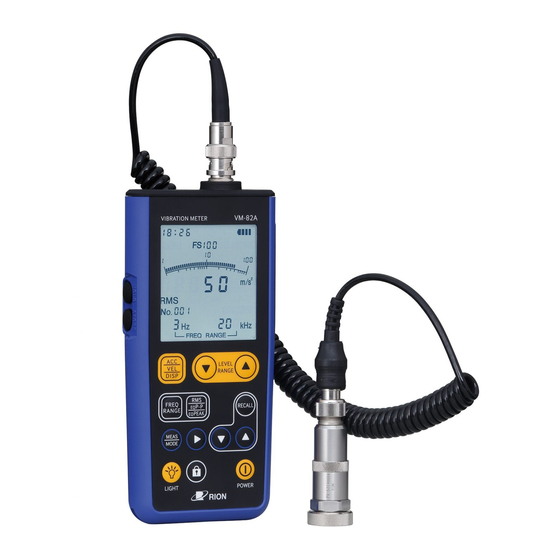

Rion VM-82A Concise Manual

汎用振動計 VM-82A
簡易取扱説明書
取り扱い上の注意
● 機器の操作は必ず取扱説明書に従ってください。
● 本器を落としたり、振動・衝撃を加えないように注意してください。
● 次のような場所で本体を使用したり、保管したりしないでください。
・ ちりやほこりの多い場所、水のかかる場所。
・ 塩分や硫黄分、化学薬品やガスにより悪影響を受ける恐れのある場
所。
・ 高温、高湿、 （50℃、90%RH 以上） 直射日光のあたる場所。
・ 衝撃や振動の直接伝わる場所。
● 本器の使用後は次の事項に注意してください。
・ 使用後は必ず電源を切ってください。
・ 1 週間以上使用する予定がない場合は、必ず単 3 形乾電池を取り外
しておいてください。液もれにより故障の原因となる場合がありま
す。
● 本器を分解、改造しないでください。
● 本器および圧電式加速度ピックアップは必ず 1.5〜2 年に一度定期点
検を受けてください。 （感度再校正、有料）
● 本器を外部電源で使用するときは必ず指定の AC アダプタ （ NC-98 シ
リーズ、別売） をご使用ください。指定以外の AC アダプタを使用する
と動作不良や故障の原因となります。
● 液晶表示画面を指やペンなどで押さないでください。表示不良や動作
不良の原因となります。
● 本器の時計用バックアップ充電池には寿命があります。5 年ごとを目
安に交換してください。充電池の交換については、販売店または当社
サービス窓口までご連絡ください。
● 万一故障した場合には手を加えずに、販売店または当社サービス窓口
までご連絡ください。
● 本器を回転機械の近くで使用する場合は、ケーブルの巻き込みなどに
十分注意してください。
● 本器を廃棄する場合は、国および地方自治体の法律・条例に従ってく
ださい。
各部の名称
正面
右側面
外部電源接続端子
左側面
POWERキー
キーロックスイッチ
コネクタカバー
プリンタコネクタ
USBコネクタ
直流出力端子
交流出力端子
ストラップホール
準備
電池の装着、コード類の接続などのときは必ず電源を OFF にしてから行っ
てください。
電源
本器は単 3 形乾電池 （アルカリ乾電池またはニッケル水素充電池） 4 本または
AC アダプタ （NC-98 シリーズ、別売） で動作します。
NC-98 シリーズ：AC 100〜240 V に対応
乾電池の装着
本器を乾電池で使用するときは、下図のように単 3 形乾電池を 4 本、＋−を
間違えないように正しく入れてください。
乾電池の種類の設定
電池ふたを開けると左上の部分に下図のような電池種類設定スイッチがあ
ります。本器に使用する乾電池の種類に応じてスイッチを切り替えます。
設定した電池の種類に応じた電池残量が画面に表示されます ALKALI. （ ア
ルカリ乾電池） または Ni-MH （ ニッケル水素充電池） の 2 通りの設定ができ
ます。
水素充電池
ニ ッ ケル
使用時
アルカ リ乾電池
使用時
乾電池の種類は正しく設定してください。
マンガン乾電池は使用できません。
電池の寿命は使用環境により異なりますが、おおよそ下記のようになりま
す。
常温、バックライト消灯時、通信 OFF、連続使用、ピックアップが静穏
な状態であること
アルカリ乾電池 （LR6） ：
ニッケル水素充電池 （HR6）
eneloop pro：
バックライト点灯時： 消費電流は約 1.5 倍になります。
通信ケーブル接続時： 消費電流は約 1.2 倍になります。
＊ eneloop pro は、パナソニックグループの登録商標です。
＊ eneloop pro の充電は、必ず専用の充電器を使用してください。
乾電池の極性 「＋」 と 「−」 を間違えないように正しく入れてください。
4 本とも同じ種類の新しい乾電池を入れてください。
異なる種類や、新旧混ぜての使用は故障の原因となります。
使用しないときは、乾電池を取り出しておいてください。
表示画面の右上に乾電池の残量を示すインジケータが表示されています。
外部電源接続端子使用時は、電池残量は識別されず、常に 「 最大」 で表示さ
れます。
電池残量が減る と
電池残量最大
右から消えてい き ます
電源投入モード
電池ふたを開けると右上の部分に下図のような電源投入モード切り替えス
イッチがあります。通常は 「 A」 側で使用します。このスイッチを 「 B」 側に
すると、外部電源接続端子 （ EXT 6V） への電源供給によって本器の電源を
ON にできます。このときは正面パネルの POWER キーは動作しません。
A
B
MODE
Ni-MH
ALKALI.
BATTERY
重 要
約 30 時間
約 32 時間
重 要
電池残量限界 表示が点滅し始めた ら正し
い測定がで き ません。 新し
乾電池の交換時期です
い電池と交換して く ださい
キー
POWER
制御
電源供給による
制御
