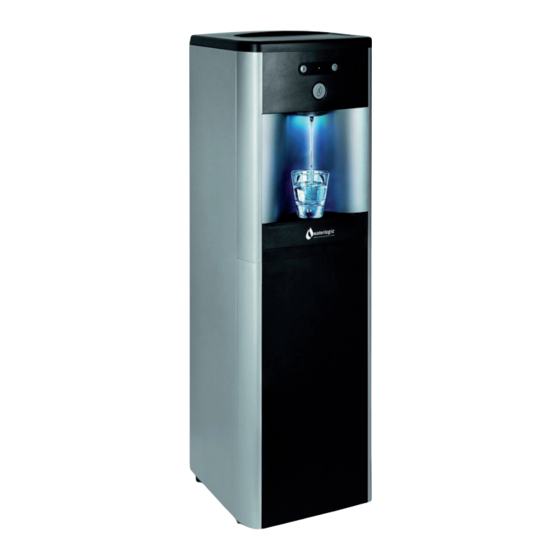

WaterLogic WL350 Installation Procedures Manual
  1. Manuals
  2. Brands
  3. WaterLogic Manuals
  4. Water Dispenser
  5. WL350
  6. Installation procedures manual

WaterLogic WL350 Installation Procedures Manual

Hide thumbs Also See for WL350:
1
2
3
4
5
6
7
8
9

Advertisement

Quick Links

Download this manual

      DANGER!  ELECTRICAL SHOCK HAZARD.
Only qualified personnel who have read and understand this entire manual should attempt to
install, or service this unit, failure to do so could result in death or serious injury.  DO NOT plug
into an electrical supply until specifically instructed.


       WARNING!  ALWAYS SANITIZE BEFORE USE.
 Sanitize before use to eliminate any potential microbiological contaminates.

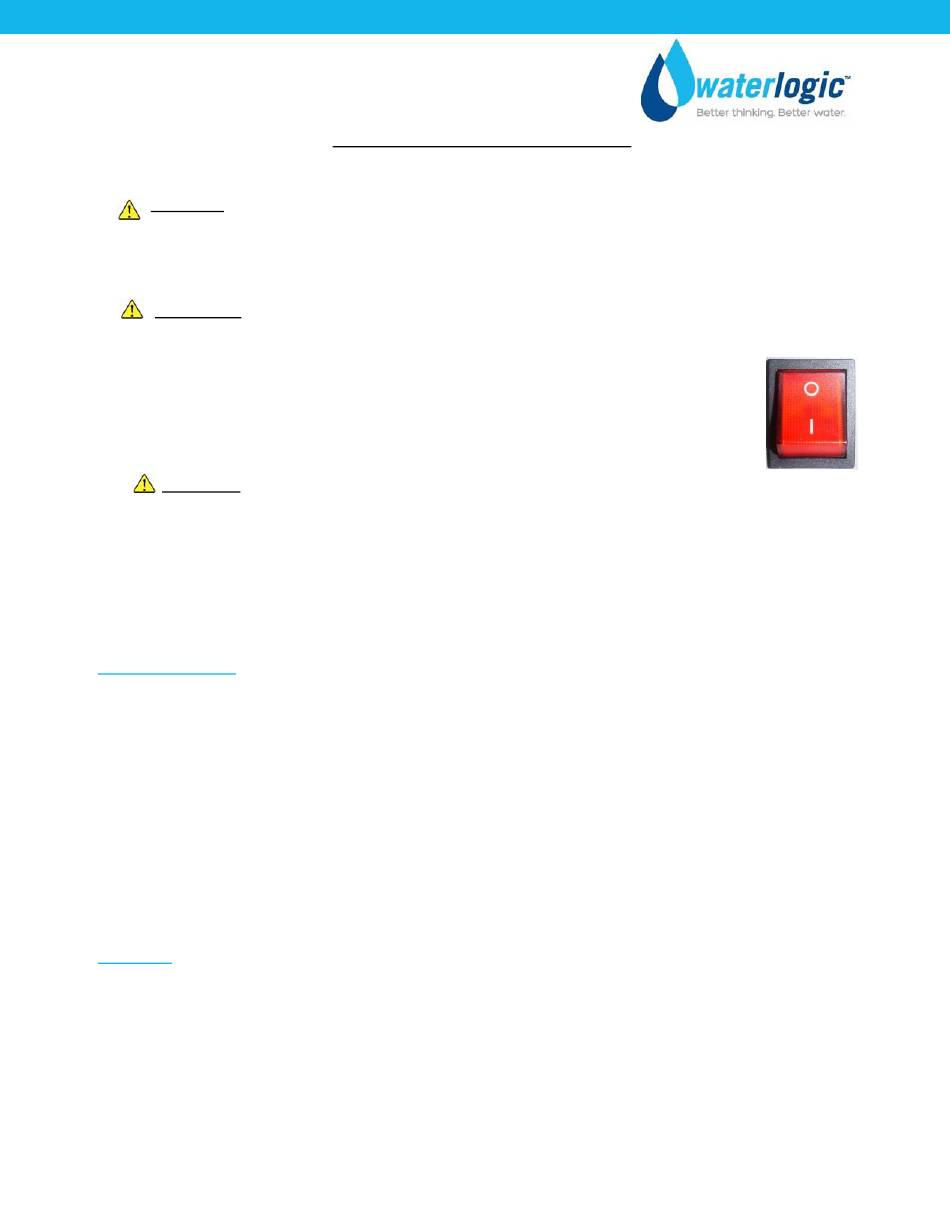

Red Compressor/Heater Switch must be in the O=OFF position while the Hot
Tank is empty.  Damage could occur within one minute and the two Hot Tank
Overload Devices (High Safety Limit) require manual reset if heater is turned
on with an empty Hot Tank.

CAUTION!  DRIP TRAY DRAIN.
If you intend to provide a drip tray drain for your customer, be aware that you
will be called multiple times per month to service and unclog the tubing
leading away from the drip tray to drain.  Users will clog the drain with paper
clips, erasers, napkins, tea bags, gum, and various other intended items.
Waterlogic recommends you establish a minimum of weekly visits to the
machine for cleaning of the drip tray drain.

Materials Needed:
 Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear
 Phillips Screwdriver
 Temperature Gauge
 Water Pitcher or Container to collect water from the faucet
 16 Liter (5 gallon) container or drain basin
 Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner
 ¼" Plastic Tubing, at least 4 feet in length, and assorted ¼" quick connect fittings
 TDS Meter and Test Strips for measuring chlorine – Optional
 Sanitizing Cartridge

1. Unpack the Waterlogic WL350 Water Treatment Systems and check exterior for damage.


Sanitizing

Sanitize using a Household Bleach (5.25% Sodium Hypochlorite solution) or other approved
cleaner throughout the cold and sparkling water circuits.  Follow all instructions on the sanitizer
and flush with fresh water through the faucet until odor and taste is acceptable.

WL350 Manual
PRE‐INSTALLATION PROCEDURES


                                                                   Page 44 – Revision 11‐21‐2018



Advertisement

loading
Need help?

Need help?

Do you have a question about the WL350 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WaterLogic WL350

Summary of Contents for WaterLogic WL350

  • Page 1 Waterlogic recommends you establish a minimum of weekly visits to the  machine for cleaning of the drip tray drain.    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   16 Liter (5 gallon) container or drain basin   Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   TDS Meter and Test Strips for measuring chlorine – Optional   Sanitizing Cartridge      1. Unpack the Waterlogic WL350 Water Treatment Systems and check exterior for damage.        Sanitizing    Sanitize using a Household Bleach (5.25% Sodium Hypochlorite solution) or other approved  cleaner throughout the cold and sparkling water circuits.  Follow all instructions on the sanitizer  and flush with fresh water through the faucet until odor and taste is acceptable.      WL350 Manual                                                                     Page 44 – Revision 11‐21‐2018 ...
  • Page 2          WARNING!  USE PROPER PERSONAL PROTECTIVE EQUIPMENT  Always ensure proper ventilation and use proper personal protective equipment such as gloves  and eye protection when using chemicals.  Refer to Material Safety Data Sheet for specific  requirements of each chemical product. Take all necessary precautions to prevent sanitizer  from contacting eyes, clothing, and any other surfaces in could damage (carpets).      2. Put 1 teaspoon of sanitizer per directions or use Bleach Solution (1 teaspoon = 1/6 oz. = 5 ml = ½  cap full) of household bleach (Sodium Hypochlorite 5 ‐ 10% Concentration) in the Sanitizing  Cartridge.  Always ensure sanitizer is compatible with stainless steel and acetyl plastic.    3. Connect sanitizing cartridge to inlet water supply and connect to inlet bulkhead fitting on back of  unit.  Turn on water supply.    4. Connect power to WL350 Water Treatment System.  DO NOT TURN ON RED  COMPRESSOR & HEATER SWITCH AT THIS TIME. O=OFF        Fill the Cold Circuit with Sanitizer    5. Depress the Main Dispensing Button on the Front Control Panel until cold water/sanitizing  solution comes out the faucet.  NOTE:  Container and drain basin will be required to catch the  water from the faucet.      WARNING!  Use Personal Protective Equipment.  Gloves and Eye Protection Required.  The first  7.5 or 11.5 Liters (2 or 3 Gallons) of water will contain concentrated sanitizer. Use extreme  care!     6. Turn off water supply and remove Sanitizing Cartridge from inlet water supply.  Reconnect water  supply to Inlet Bulkhead Fitting.    Flush Filters          CAUTION!  FILTER FLUSH REQUIRED. ...
  • Page 3 7. Flush thoroughly per filter manufacturers’ recommendation with fresh water to drain.     8. Once flushed, install the filters.  Following the flow direction on the filter.    NOTE: Filters should not be flushed prior to 24 hours before installation to limit Microbial     Growth.      9. Connect WL350 Water Treatment System to power.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.    Red Heater & Compressor Switch must be in the O=OFF position while the hot  tank is empty.  Damage could occur within one minute and the overload (high  limit) will require manual reset if heater is turned on with an empty hot tank.    O=OFF          Flushing the Sanitizer from the Machine    10. Place a pitcher, catch basin, or other container under the faucet of the WL350 Water Treatment  System.        11. Flush the Cold Tank.  Run several liters (gallons) of water through the faucet by dispensing cold  water to dilute and remove the sanitizer from the cold circuit.  You can use chlorine test strips to  evaluate the water.     12. Once the sanitizer odor/taste has been flushed out of the cold side of the machine the  sanitization process for the Cold Circuit is now complete.       Fill the Hot Tank ...
  • Page 4 14. Remove UV Firewall Lamp from Firewall housing.  Remove Top Cover from Firewall housing.   Carefully remove Quartz Sleeve Spiral from Firewall Housing and inspect for cracks or other  damage.  Reinsert Quartz Sleeve Spiral, replace Top Cover of Housing.  Inspect UV lamp and  reinsert into Housing.    15. Press dispensing button and check for blue glow from top of Firewall Housing and at Faucet  dispensing area to ensure UV lamp is operational.    Note:  UV Lamp Sensor is temperature sensitive.  During extended periods of use, especially when  filling or draining the unit, when water is not being dispensed UV lamp sensor can overheat  initiating a UV fault.  If this occurs turn off unit for 5 minutes and allow sensor to cool before  resuming operation    16. Disconnect UV lamp to test UV lamp sensor operation.  Unit should alarm and green indication  LED on front of unit should flash.    17. Disconnect power to WL350 Water Treatment System.    18. Reconnect UV lamp.    19. Connect power to WL350 Water Treatment System.    Compressor Test    20. Red Heater & Compressor to be in the on position I=ON.  Always ensure tanks are  full of water before turning on the heater or the overload (high limit) will open and  require manual reset.  If the wire condenser at back of the unit is warm, the  refrigeration system is working.   I=ON      21. Once the WL350 Water Treatment System reaches its target temperature, the compressor will  shut off.  Draw a glass of cold water and verify it is has chilled to proper temperature. ...
  • Page 5 (drains, catch basin, etc.) to scalding hot water.    Disable Cold and Hot Tanks    1. Turn off the Red Heater and Compressor Power Switch (O‐OFF) to disable the  Heater and Compressor.  2. Dispense 2 liters (½ gallon) of water through the Hot Tank to cool the water  temperature in the Hot Tank and avoid burns.           WARNING!  HOT WATER.  The WL350 Water Treatment System produces Hot Water up to  87°C (187°F). Water above 52°C (125°F) can cause severe burns or scalding.  Hot water should  be dispensed carefully into insulated container to avoid injury.    Turn off Water Supply and Bleed Water Pressure    3. Isolate the WL350 Water Treatment System from feed  water by turning off the supply.     4. Dispense cold still water to relieve any pressure built up in  the system.    5. Remove the water supply line from the inlet line bulkhead  fitting at back of the WL350 Water Treatment System.  Water Supply Line     6. Depress Cold Water Dispense Button until all Cold Water has drained from the WL350 Water  Treatment System.    7. Depress Hot Water Dispense Button until all Hot Water has drained from the WL350 Water  Treatment Machine.  WL350 Manual ...
  • Page 6 WL350 TOWER DRAINING INSTRUCTIONS    Draining Notes    Drain the WL350 Water Treatment System for transportation.    WARNING!  STORE UNIT EMPTY.  ALWAYS SANITIZE BEFORE USE, OR AFTER SYSTEM  FAILURE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbial growth).      Prior to draining the Hot Tank, turn off the Red Heater and Compressor Power  Switch (O=OFF), and dispense 2 Liters (½ Gallons) of hot water from the machine.   As hot water is dispensed from the faucet of the WL350 Water Treatment System,  colder water will be introduced into the hot tank.  Since the Red Heater and  Compressor Power Switch is turned off, the heater will not energize and heat the  incoming tap water.  Following this precaution prevents exposing personnel and equipment  (drains, catch basin, etc.) to scalding hot water.    Disable Cold and Hot Tanks    8. Turn off the Red Heater and Compressor Power Switch (O‐OFF) to disable the  heater and compressor.  9. Dispense 2 liters (1 gallon) of water through the hot tank to cool the water  temperature in the hot tank and avoid burns.           WARNING!  HOT WATER.  The WL350 Water Treatment System produces Hot Water up to  84°C (187°F). Water above 52°C (125°F) can cause severe burns or scalding.  Hot water should  be dispensed carefully into insulated container to avoid injury.     Turn off Water Supply and Bleed Water Pressure    10. Isolate the WL350 Water Treatment System from incoming feed water by turning off the supply.   WL350 Manual                                                                     Page 49 – Revision 11‐21‐2018 ...
  • Page 7   11. Dispense cold still water to relieve any pressure built up in the system.    12. Insert approx. 3 inches of blue tubing into the Line Bulkhead fitting at back of  the WL350 Water Treatment System to allow water to drain.      13. Depress Cold Water Dispense Button until all Cold Water has drained from the  WL350 Water Treatment System.    Bulkhead Fitting    14. Depress Hot Water Dispense Button until all Hot Water has drained from the  WL350 Water Treatment System.        WL350 Manual                                                                     Page 50 – Revision 11‐21‐2018 ...

  • Page 8: Installation Procedures

    Connect to a 15 amp 120V 60Hz properly grounded outlet (GFI is recommended).  Ensure polarity  is correct and always use a 3‐prong outlet.  Consult a qualified electrician if you have any  questions.        WARNING!  USE ONLY Waterlogic SUPPLIED POWER CORD.  Locate system within 5 feet of  power supply.  Never use an extension cord or adapter.  Do not use a damaged power cord or  plug.  Keep power cord out of heavy traffic areas and away from heat sources.  Do not, under any  circumstances, remove ground prong or alter the power cord.  Never pull the power plug from the  outlet with a wet hand or allow the plug to get wet.  Failure to use the supplied power cord will  void UL Certification and Warranty.      CAUTION!  INDOOR USE ONLY.   Never expose to direct sunlight, heat sources, or ambient air  temperature above 37°C (100°F) or below 2°C (35°F).  Install indoors and keep unit away from  excessive humidity.  Never expose to freezing temperatures.  Ensure there is adequate clearance  around the unit to allow refrigeration system condenser to dissipate heat.  Warmer environments  require more clearance around the unit.  Minimum clearance around all surfaces of the machine is  2‐inches.  Installs where the ambient temperature exceeds 27°C (80°F), require a minimum of 4‐ inches clearance for proper heat dissipation and efficient operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or  damage caused by excessive water pressure.  Operating pressure must be 40 psi to 60 psi.  Be  aware any of potential pressure surges caused by building/municipal pumping stations.      CAUTION!  USE UV STABILIZED SUPPLY LINES.  Feed the unit with a potable ambient or cold  water supply only.  Feed water over 37°C (100°F) can damage the treatment components.  Water  block devices and external leak detectors are strongly recommended. Locate the unit as close to  the water supply and the electrical connections as possible.      WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE, OR AFTER  SYSTEM FAILURE   The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Sanitize before use, or after system  failure to eliminate any potential microbiological contaminates     Pre‐installation and sanitization procedures as prescribed in this manual must be performed before  installing the WL350 Water Treatment Systems.    WL350 Manual                                                                     Page 51 – Revision 11‐21‐2018 ...
