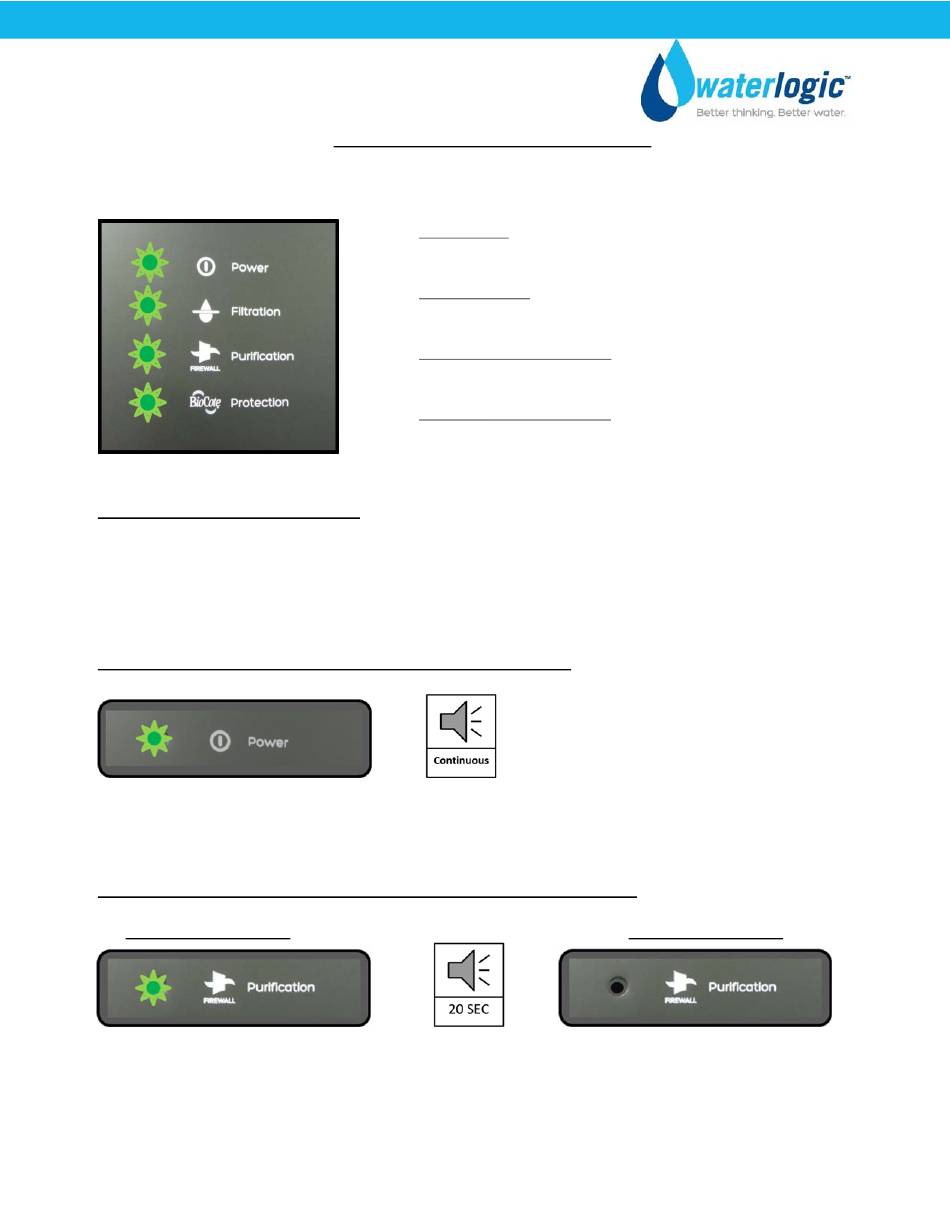

WL380 provides user reassurance of key functional elements with 4 lights illuminate green to indicate
total purification security.



All Status Indicator Lights Off
No power to unit or front PCB.  Ensure power supply and red power switch is on. See Troubleshooting
for further instructions.



Power Light Flashing with Continuous Audible Alarm
Firewall Purification Light Out and 20 Second Audible Alarm

Firewall UV Active




Firewall UV System is inactive.   See Troubleshooting for further instructions.
WL380 Manual
WL380 FAULT CODES AND ALARMS
Power Light – Indicates ON/OFF Status.
Light flashes with audible alarm when leak detected.

Filtration Light – Indicates Filtration Present.
No filter timer or flow‐counter function.

Firewall Purification Light – Indicates Firewall Status.
Firewall UV is active with green lit and inactive when off.

BioCote® Protection Light – Indicates BioCote® Present.
Antimicrobial Surface Protection









                                                                 Page 35 ‐ Revision:  2‐5‐2018
Leak Detected.
Isolate from power and turn off water supply.
See Troubleshooting for further instructions.







Firewall Disabled


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WL380 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WaterLogic WL380

Summary of Contents for WaterLogic WL380

  • Page 1 WL380 FAULT CODES AND ALARMS  WL380 provides user reassurance of key functional elements with 4 lights illuminate green to indicate  total purification security.    Power Light – Indicates ON/OFF Status.  Light flashes with audible alarm when leak detected.    Filtration Light – Indicates Filtration Present.  No filter timer or flow‐counter function.      Firewall Purification Light – Indicates Firewall Status.  Firewall UV is active with green lit and inactive when off.      BioCote® Protection Light – Indicates BioCote® Present.  Antimicrobial Surface Protection      All Status Indicator Lights Off  No power to unit or front PCB.  Ensure power supply and red power switch is on. See Troubleshooting  for further instructions.          Power Light Flashing with Continuous Audible Alarm     Leak Detected.    Isolate from power and turn off water supply.    See Troubleshooting for further instructions.          Firewall Purification Light Out and 20 Second Audible Alarm    Firewall UV Active          ...
  • Page 2 WL380 FAULT CODE TROUBLESHOOTING    1. No Green LED Status Lights     2. Power Light Flashing Green and Continuous Audible Alarms – Leak Detected    3. Firewall Purification Light Out and 20 Second Audible Alarm     FAULT CODE:  No Green LED Status Lights        Possible Reason  Solution    Are red and green switches on back Illuminated?      Yes – Check Power supply to front PCB    No ‐ Check for power disruption.      Power Problem  Does outlet have power?    Yes‐ Check Power Cord to ensure it is properly seating in      both sockets and in good condition.  Then check 15‐amp  Fuse    No – Check GFCI or Circuit Breaker to reestablish power      Check white 24 VDC power supply line is connected to the  Front PCB Issue  front PCB is supplying 24VDC.  – replace Transformer if no  No Power  24VDC supply   See Power Troubleshooting for more details.      Front PCB Faulty  24VDC is properly supplied to front PCB.  Replace PCB. ...
  • Page 3                     Possible Reason  Solution    Water is present in the Bottom  Tray, causing the leak  Remove the lower front panel.   Tip the unit slightly to drain,  detection to trigger.  dry Bottom Tray completely.      *Leak Detection consists of  two metal pins in leak tray      Water present in the bottom of the WL380       Clear Leak Detection Tray to ensure inside of unit is dry.  Leak in WL380 Water    Treatment System   Drip Tray over fill may enter into unit.  Clear drip tray.   Readjust leveling feet so drip tray over fills forward.    Check for source of leak and fix as necessary.          WL380 Manual                                                                   Page 37 ‐ Revision:  2‐5‐2018 ...
  • Page 4    Remove Cover to locate Ballast         Power to Ballast    Wiring Harness to UV Lamp          Ballast Indication Light           1 = White Wire N = Black Wire      L = White Wire (Live)    2 = White Wire      3 = Yellow Wire      4 = Yellow Wire                 WL380 Manual                                                                   Page 38 ‐ Revision:  2‐5‐2018 ...
