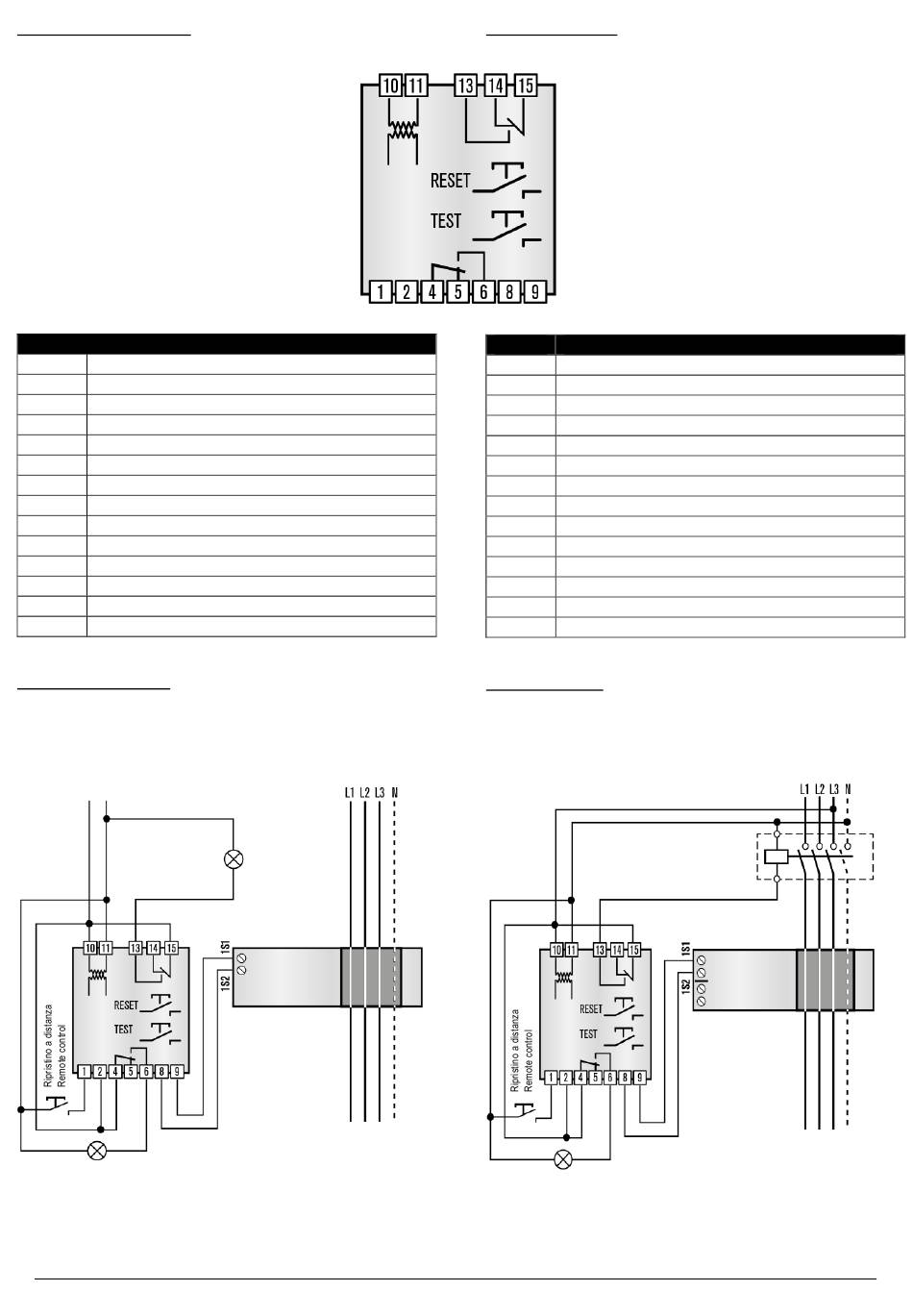

Terminal Connection; Schema Di Connessione; Wiring Connection - MICROENER ELR-3B Instruction Manual

Morsettiere di connessione
N°
1 – 2 Ingresso per intervento e riarmo esterno
3 Non utilizzato
4 Contatto di uscita allarme - COMUNE
5 Contatto di uscita allarme - NC
6 Contatto di uscita allarme - NA
7 Non utilizzato
8 Ingresso per sensore corrente toroidale 1-S1
9 Ingresso per sensore corrente toroidale 1-S2
10 Alimentazione ausiliaria (fase o neutro)
11 Alimentazione ausiliaria (neutro o fase)
12 Non utilizzato
13 Contatto di uscita intervento - NA
14 Contatto di uscita intervento - NC
15 Contatto di uscita intervento - COMUNE

Schema di connessione

RCM, bobina a lancio di corrente (BL), con reset automatico
RCM, shunt coil (BL), with automatic reset
Us
Descrizione
Carico / Load

Terminal connection

N°
1 – 2 External Input Trip / Reclose
3 Not used
4 Pre-alarm output relay - COMMON
5 Pre-alarm output relay - NC
6 Pre-alarm output relay - NO
7 Not used
8 Input toroidal current transformer 1-S1
9 Input toroidal current transformer 1-S2
10 Auxiliary supply (phase or neutral)
11 Auxiliary supply (neutral or phase)
12 Not used
13 Tripping output relay - NO
14 Tripping output relay - NC
15 Tripping output relay - COMMON

Wiring connection

MRCD, bobina a lancio di corrente (BL)
MRCD, shunt coil (BL)
pag. 5 / 8
Description
Carico / Load
