MICROENER ELR-3B Instruction Manual page 3

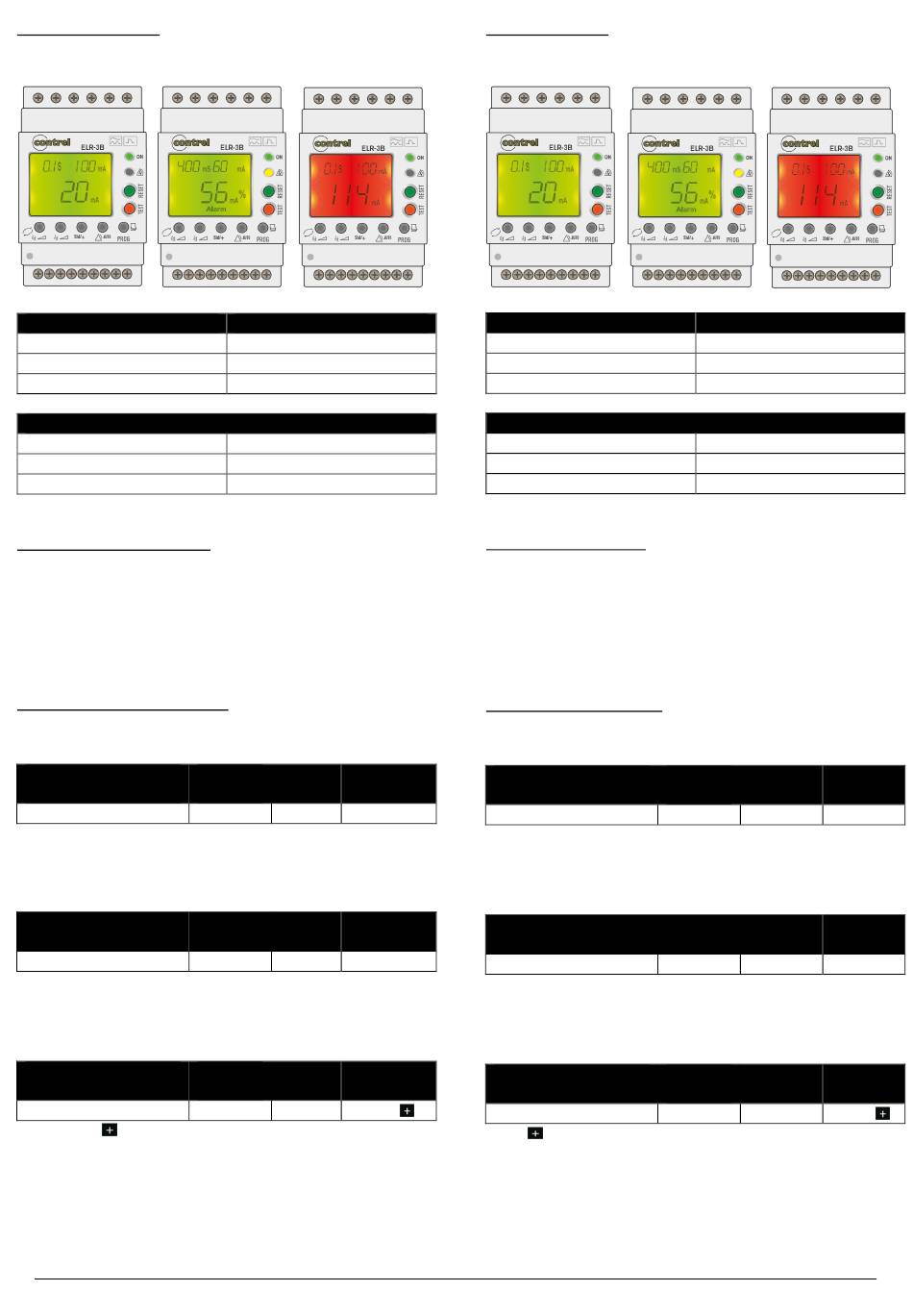

Indicazioni sul display
Visualizzazione regolare Visualizzazione pre-allarme Visualizzazione intervento
Causa dell'intervento
Test
Segnale remoto ON/OFF
Corrente differenziale
Altri messaggi sul display
Conferma parametri configurazione
Lettura valore fuori scala
Errore connessione con sensore
Riconnessione del dispositivo
- In caso di INTERVENTO. Per tornare allo stato iniziale è necessaio
premere il tasto di RESET manuale o da un segnale esterno di riarmo. In
caso di intervento forzato da un segnale esterno, il riarmo è possibile solo
con segnale esterno.
- In caso di ALLARME. Per annullare questo stato è necessario mpremere il
tasto di RESET se non è stato configurato il funzionamento in RESET
automatico.
Tabella dei parametri relè di TRIP
Per ogni parametro sono indicati il range di impostazione ed il default di
fabbrica, oltre ad una spiegazione della funzionalità del parametro.
CORRENTE DI
GUASTO
I∆n
Regolazione soglia di intervento per corrente di guasto verso terra. Premere
il pulsante I per 2 secondi per accedere alle impostazioni. E' possibile
d
modificare il valore premendo ripetutamente lo stesso pulsante. Rilasciando
il pulsante, il dispositivo convalida il valore mostrando il messaggio SAVE.
TEMPO RITARDO
Tempo
Regolazione tempo ritardo di intervento. Premere il pulsante t
per accedere alle impostazioni. E' possibile modificare il valore premendo
ripetutamente lo stesso pulsante. Rilasciando il pulsante, il dispositivo
convalida il valore mostrando il messaggio SAVE.
RELE' DI TRIP
Fail-safe
Se impostato a , sicurezza positiva attivata su relè TRIP. In questa
condizione il relè è normalmente eccitato. Quindi nel caso di mancanza della
tensione ausiliaria i contatti in uscita si posizionano nella condizione di
intervento (TRIP). E' possibile modificare il valore premendo il pulsante
Std/+ per 2 secondi.
Messaggio sul display
TESt
EXT
ALARM
SAVE
OVR
ERRt
Unità di
Default Range
misura
A 3 0,03...3
Unità di
Default Range
misura
s 1 0,1...10
per 2 secondi
d
Unità di
Default Range
misura
- Std Std-
Display indications
Correct display
Cause of the trip
Test
Remote signal ON/OFF
Current leakage
Save setting values
Current leakage over scale
Poor toroidal connection
Reclosing the equipment
- By ALARM. A manual RESET, or remote ON is required to return to the
equipment's initial status.
When the trip is caused by the remote OFF signal, it can only be re-armed by
the remote ON signal.
- By PREALARM. A manual RESET has to be performed if it is in non-
automatic mode to cancel this status.
TRIP relay parameters table
For each parameter are indicated the possible setting range, the factory
default, as well as a description of the function of the parameter.
FAULT CURRENT
I∆n
Trip threshold adjustment for fault current to earth. Press the I
seconds to access the settings
pressing the same button. When the key is released, the device validates the
value and showing the SAVE message.
TRIPPING DELAY TIME
Time
Select the tripping delay time. Press t
menu. You can change the value by repeatedly pressing the same key.
When the key is released, the device validates the value and showing the
SAVE message.
TRIP RELAY
Fail-safe
If set to , positive safety activated on TRIP relay, in this condition the
TRIP relay is normally energised; therefore in the event of the lack of
auxiliary voltage the output contacts move to the trip condition (TRIP).
It's possible to change the value pressing the Std/+ key at least 2 seconds.
pag. 3 / 8
Pre-alarm display
Display message
TESt
EXT
ALARM
Others display messages
SAVE
OVR
ERRt
Unit of
Default
measure
A 3
You can change the value by repeatedly
.
Unit of
Default
measure
s 1
at least 2 seconds to enter settings
d
Unit of
Default
measure
- Std
Trip display
Range
0,03...3
button for 2
d
Range
0,1...10
Range
Std-
