TABLEAU 2. Caractéristiques techniques du produit
Caractéristiques du moteur des générateurs GP2800 et GP3300
Cylindrée
Réf. des bougies d'allumage
Type de bougies d'allumage
Écartement des bougies d'allumage
Contenance en essence
Type d'huile
Contenance en huile
Durée de fonctionnement à 50 % de charge
* Pour obtenir des pièces de rechange, rendez-vous sur www.generac.com ou communiquez avec un
concessionnaire réparateur indépendant agréé (CRIA).

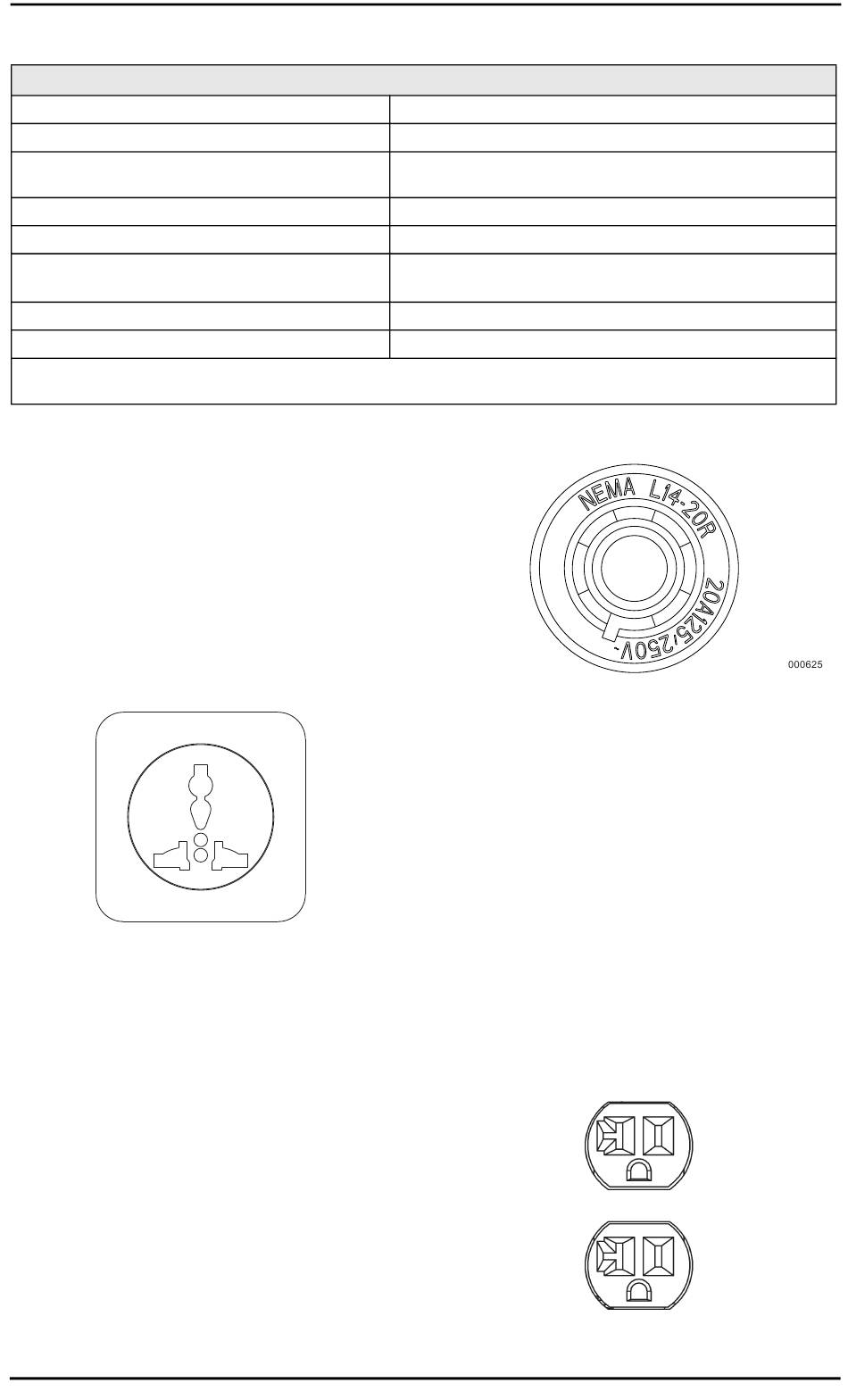

Fiches de raccordement

Prise universelle 220 V
La prise 120 V est protégée contre les sur-
charges par un disjoncteur de 20 A. Reportez-
vous à la Figure 2-10. Chaque prise alimente
des charges monophasées 120 V c.a., 60 Hz
nécessitant une puissance maximale de
2 400 W (2,4 kW) ou un courant de 20 A. Utili-
sez exclusivement des cordons à 3 fils de
grande qualité, bien isolés, mis à la terre et
d'une tension nominale de 125 V à 20 A.
Figure 2-10. Prise universelle 220 V
Prise 120/240 V c.a., 20 A
Utilisez une fiche NEMA L14-20 avec cette
prise (tournez pour verrouiller/déverrouiller).
Raccordez un cordon à 4 fils adapté mis à la
terre à la fiche et à la charge souhaitée. Le
cordon doit avoir une tension nominale de
250 V c.a. à 20 A (ou plus). Reportez-vous à
la Figure 2-11.
Utilisez cette prise pour alimenter des charges
monophasées de 120 V c.a., 60 Hz nécessitant
une puissance maximale de 3 600 W (3,6 kW)
à 20 A ou des charges monophasées de
240 V c.a., 60 Hz. La prise est protégée un
disjoncteurs bipolaire à bascule de 30 A.
8
208 cc
0A45310275
F6TC, NGK BP6IS, Champion RN11YC ou
équivalent
0,028-0,031 po (0,71-0,79 mm)
13,25 L (3,5 gallons US)
Voir le tableau situé à la section
moteur
.
0,6 L (0,634 qt)
9,7 heures
Figure 2-11. Prise 120/240 V c.a., 20 A
Prise double 120 V c.a., 20 A
La prise 120 V est protégée contre les sur-
charges par un disjoncteur de 20 A. Reportez-
vous à la
des charges monophasées 120 V c.a., 60 Hz
nécessitant une puissance maximale de
2 400 W (2,4 kW) ou un courant de 20 A. Utili-
sez exclusivement des cordons à 3 fils de
004465
grande qualité, bien isolés, mis à la terre et
d'une tension nominale de 125 V à 20 A.
REMARQUE : Limitez la longueur des ral-
longes à quinze pieds ou moins, pour éviter
toute chute de tension et toute surchauffe des
fils.
Figure 2-12. Prise double 120 V c.a., 20 A
Manuel du propriétaire de générateur portatif
Ajout d'huile
NEMA L14-20R
Figure 2-12. Chaque prise alimente
NEMA 5-20R
001630
