Sección 2 Información general y configuración
12
13
14
15
16
TABLA 1. Componentes del generador
1 Interruptor de marcha/paro del motor
2 Contador de horas
3 Toma de corriente universal de 220 voltios
4 Disyuntor pulsador de reinicio
5 Terminal de tierra
6 Toma de corriente de 120 voltios y
15 amperios (NEMA 5-15)
7 Disyuntor de tipo conmutador
8 Toma de corriente doble de 120 voltios y
20 amperios (5-20R)
9 Twistlock de 120/240 voltios y 20 ampe-
rios Toma de corriente (L14-20R)
10 Toma de corriente de 120 voltios y
20 amperios (NEMA 5-20)
11 Depósito de combustible
12 Tapón de la gasolina
13 Perilla del cebador
14 Filtro de aire
15 Cierre de combustible
16 Arranque manual
17 Medidor de combustible
4
004452
18

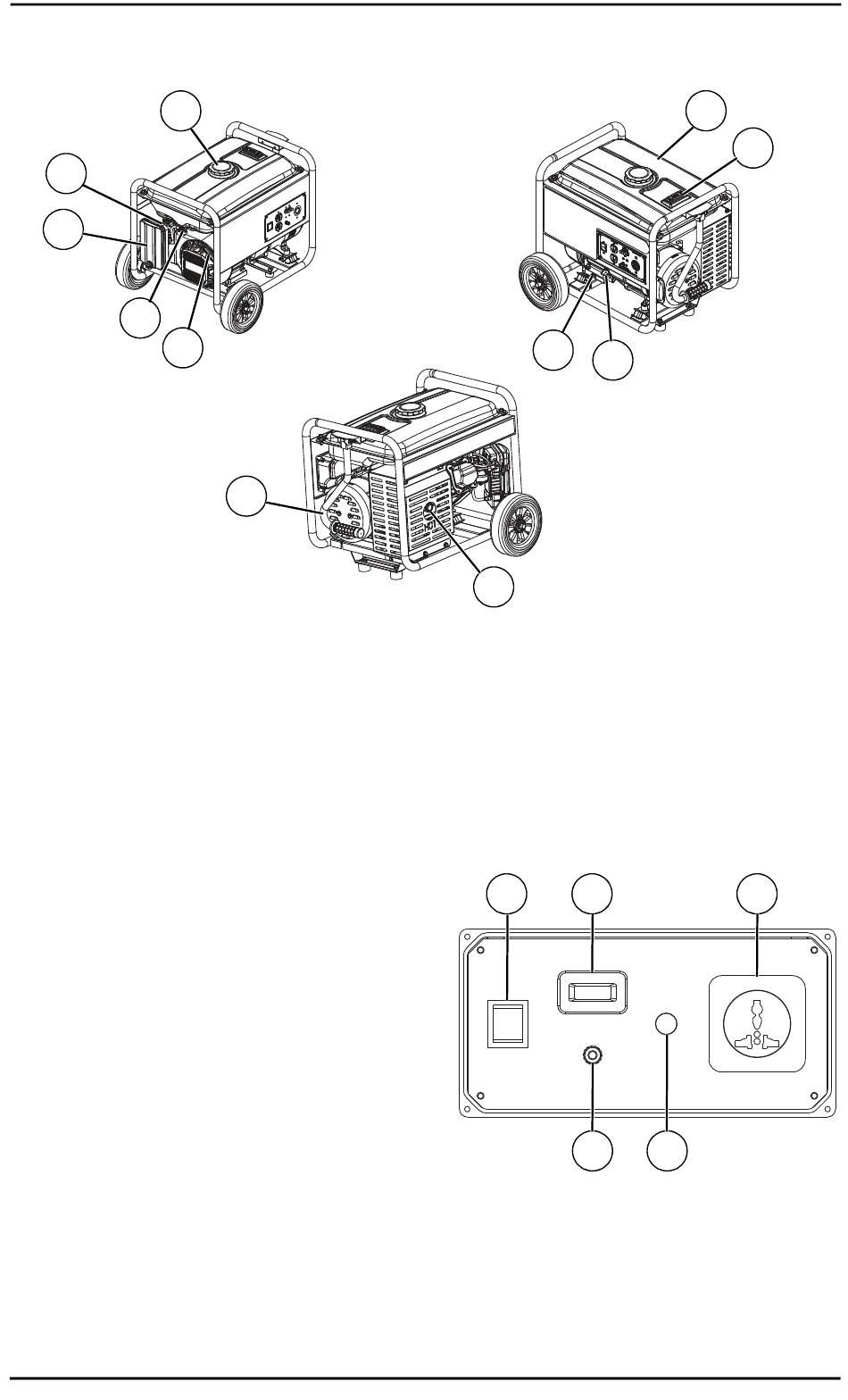

Figura 2-1. Funciones y controles
20
19
004454
21
18 Asa de transporte
19 Llenado de aceite/varilla de nivel
20 Drenaje del aceite
21 Silenciador
1 2
5
Figura 2-2. Panel de control de GP1000
(Argentina, Chile) / GP1100 (Perú)
Manual del usuario del generador portátil
11
17
004453
3
004455
4
