  • Page 1 ESABEAM MULTI-BEAM LIGHT EFFECT Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 11 Costruzione del terminatore DMX 3. 12 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • ESABEAM • Cavo di alimentazione • Staffa di fissaggio • Manuale utente...

  • Page 4: Avvertenze Generali

    ESABEAM ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ESABEAM INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

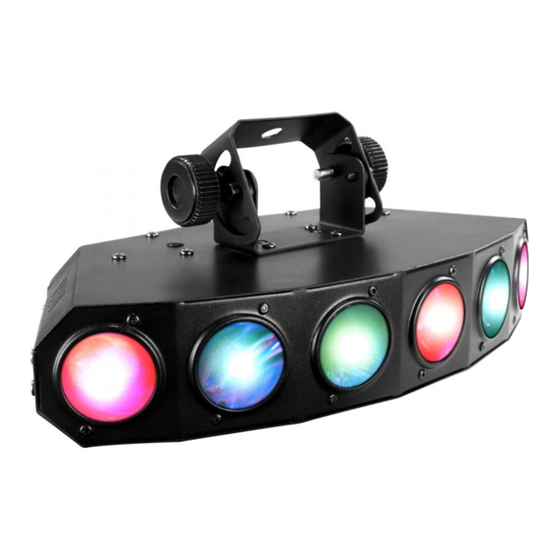

    ESABEAM - 1 - INTRODUZIONE 1.1 DESCRIZIONE Effetto multiraggio basato su tecnologia LED Tri-Colour per la generazione di 6 fasci multi-colore circolari e definiti. Controllo indipendente di ciascun raggio e possibilità di collegamento in serie con 6BEAM per una creazione di effetti in sincronia.

  • Page 7: Elementi Di Comando E Di Collegamento

    ESABEAM 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello posteriore Fig.1 1. STAFFA DI MONTAGGIO 5. DMX OUT (XLR a 3 poli): 2. MANOPOLA DI FISSAGGIO per la staffa di 1= massa, 2 = DMX -, 3 = DMX + montaggio 6.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ESABEAM può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere l’ ESABEAM, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

  • Page 10: Struttura Menu

    S 0 - S100 Adjusts the speed of the automatic program FUNZIONAMENTO STANDALONE L’ESABEAM dispone di due opzioni per il funzionamento senza un controller DMX: 3.4 MODALITÀ AUTOMATICA Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Collegare il dispositivo all’alimentazione.

  • Page 11: Modalità Master/Slave

    Per questa modalità è necessario impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX dell’ ESABEAM e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master (vedi 3.4 - 3.5).

  • Page 12: Collegamenti Della Linea Dmx

    ESABEAM 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 13: Tabella Canali Dmx

    ESABEAM 3.12 TABELLA CANALI DMX CH Function in CH8 mode Value CH Function in CH8 mode Value POD 1 STROBE Blackout 000 - 010 No function 000 - 009 011 - 045 Strobe (slow - fast) 010 - 255 Green...

  • Page 14: Manutenzione

    ESABEAM - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO Per mantenere prestazioni ottimali e ridurre al minimo l’usura, il dispositivo deve essere pulito frequente- mente. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia. Come regola generale, il dispositivo deve essere pulito almeno due volte al mese.

  • Page 17: Esabeam

    3. 11 Construction of the DMX termination 3. 12 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty Packing content • ESABEAM • Bracket and mounting knobs • Power cord • User manual...

  • Page 18: General Instructions

    ESABEAM WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    ESABEAM GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

    ESABEAM - 1 - INTRODUCTION 1.1 DESCRIPTION Multi-beam lighting effect based on Tri-color LED technology to create 6 multi-coloured, razor-sharp, round beams. Independent control of each pod and linkable with 6BEAM for limitless and amazing sync. show-sessions. 1.2 TECHNICAL SPECIFICATIONS • Light source: 6x3W Tri-colour LEDs...

  • Page 21: Operating Elements And Connections

    ESABEAM 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 Rear panel 1. MOUNTING BRACKET 6. CONTROL PANEL with display and 4 button 2. LOCKING KNOB for the mounting bracket. used to access the control panel functions 3. POWER IN mains plug for connection to a and manage them.

  • Page 22: Installation

    2.1 MOUNTING ESABEAM may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 23: Functions And Settings

    ESABEAM - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 24: Menu Structure

    ESABEAM 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION DMX Mode Addr d001 - d512 Select the DMX starting address The Slave fixture follows the actions of the Master fixture SLAU SLAVE operation The Slave fixture mirrors the actions of the Master fixture...

  • Page 25: Master/Slave Mode

    3.9 DMX ADDRESSING To able to operate the ESABEAM with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the ESABEAM.

  • Page 26: Connection Of The Dmx Line

    ESABEAM 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT Pin1 : GND - Shield...

  • Page 27: Dmx Control

    ESABEAM 3.12 DMX CONTROL CH Function in CH8 mode Value CH Function in CH8 mode Value POD 1 STROBE Blackout 000 - 010 No function 000 - 009 011 - 045 Strobe (slow - fast) 010 - 255 Green 046 - 080...

  • Page 28: Maintenance

    ESABEAM - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT To maintain optimum performance and minimize wear fixtures should be cleaned frequently. Usage and environment are contributing factors in determining frequency. As a general rule, fixtures should be cleaned at least twice a month. Dust build up reduces light output performance and can cause overheat- ing.
  • Page 29 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
