U-Line H-1106 Manual

Counter high cabinet
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-1106
π
H-3618
COUNTER HIGH
CABINET
PAGE 1 OF 15
1-800-295-5510
uline.com
Pour le français, consulter les pages 11-15.

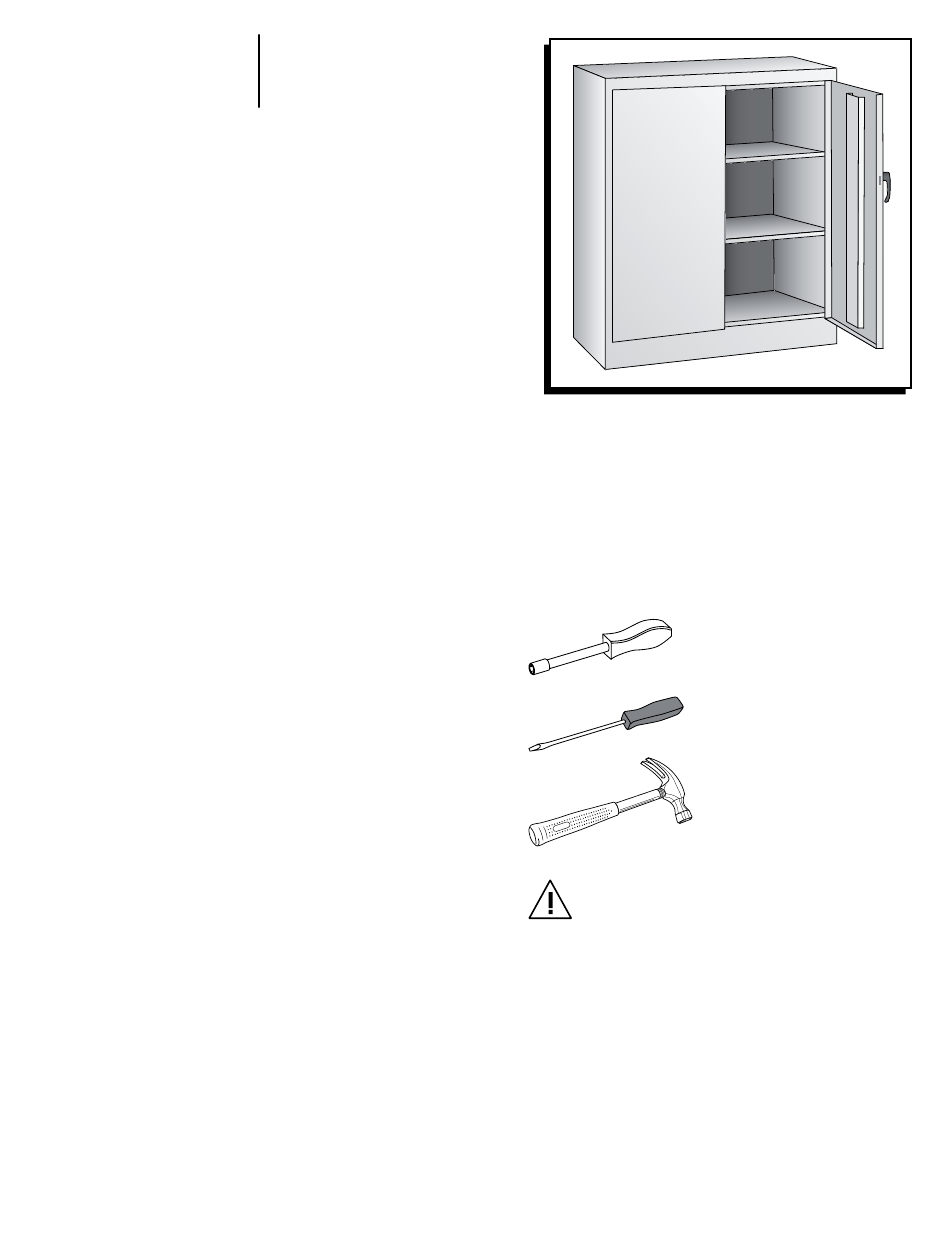

TOOLS NEEDED
11/32" Nut Driver (included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear
work gloves when assembling.
Para Español, vea páginas 6-10.
0321 IH-1106
