π
H-11053

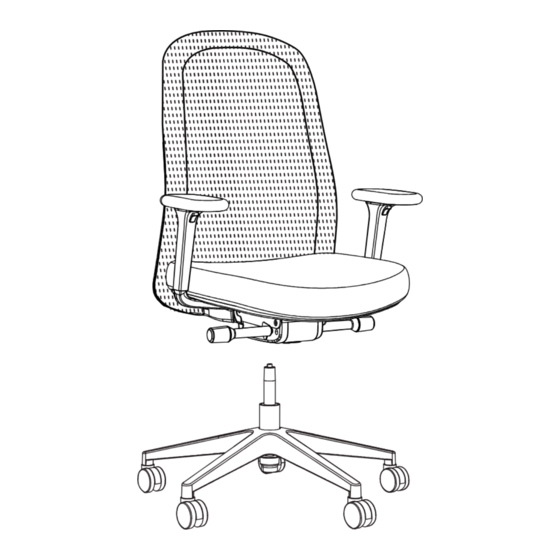

MODERN MESH
CHAIR
TOOL NEEDED
Allen Wrench
(included)
Backrest x 1
Seat Cushion x 1
Figure 1

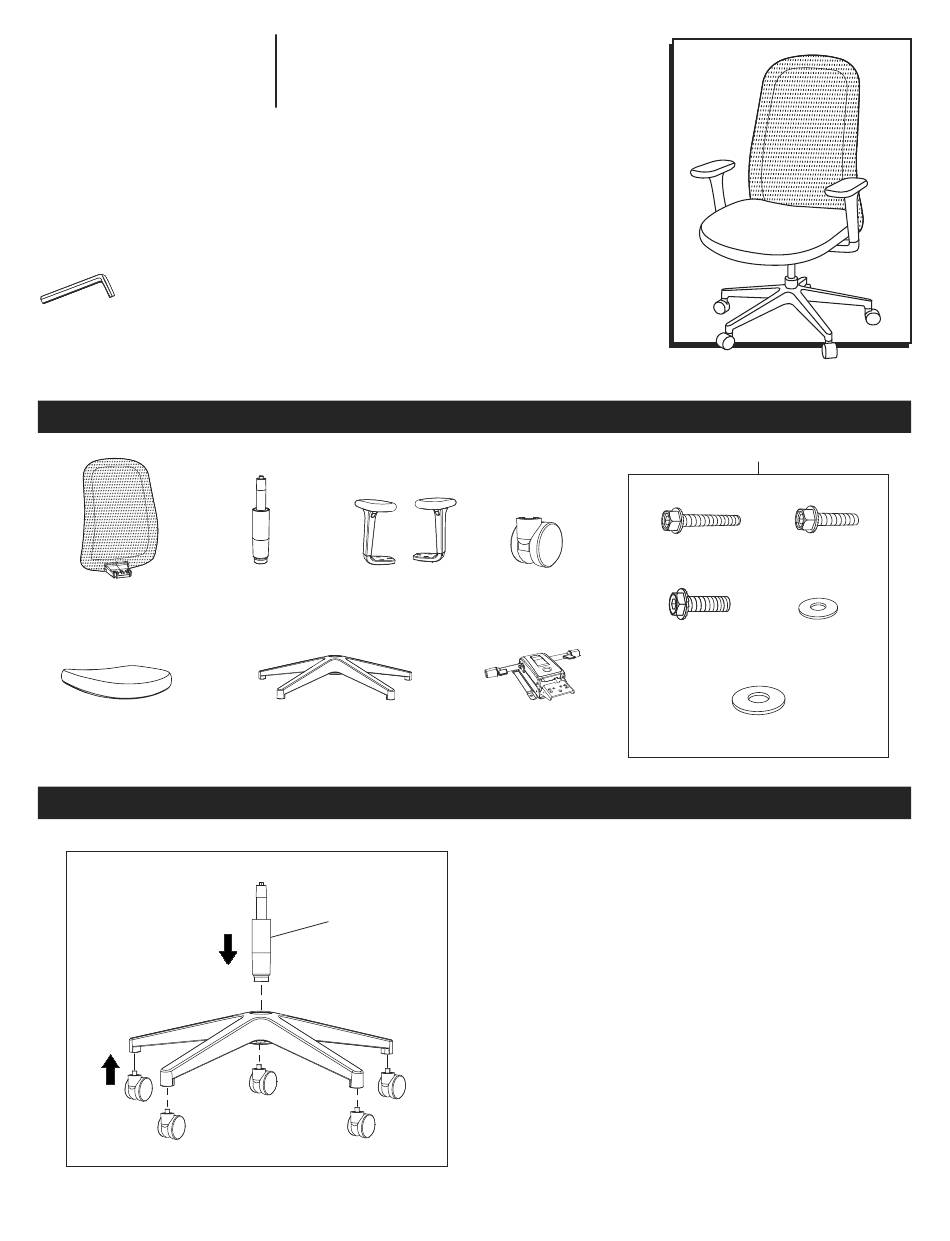

PAGE 1 OF 9
1-800-295-5510
uline.com
Gas Lift x 1
Armrest x 2
Five Star Base x 1
Gas Lift
PARTS
Caster x 5
Mechanism x 1
ASSEMBLY
1.
Insert casters into legs on underside of five star base.
Insert gas lift into center of base. (See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Pack
A
B
M6 x 35 mm
M6 x 30 mm
Bolt x 8
Bolt x 2
C
D
M8 x 20 mm
Small
Bolt x 3
Washer x 10
E
Large Washer x 3
1123 IH-11053
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-11053
Summary of Contents for U-Line H-11053
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. π H-11053 1-800-295-5510 uline.com MODERN MESH CHAIR TOOL NEEDED Allen Wrench (included) PARTS Hardware Pack M6 x 35 mm M6 x 30 mm Bolt x 8 Bolt x 2...
- Page 2 ASSEMBLY CONTINUED 1. Align armrest with holes on bottom of seat cushion. Figure 2 Use three M6 x 35 mm bolts (A) and three small washers (D) to secure. Tighten using Allen wrench. Repeat on opposite side. (See Figure 2) Front 2.
-
Page 3: Chair Adjustments
ASSEMBLY CONTINUED 1. Align armrest with holes on bottom of seat cushion. Figure 5 Use three M6 x 35 mm bolts (A) and three small washers (D) to secure. Tighten using Allen wrench. Repeat on opposite side. (See Figure 2) CHAIR ADJUSTMENTS Seat Height –... -
Page 4: Herramienta Necesaria
π H-11053 800-295-5510 uline.mx SILLA DE MALLA MODERNA HERRAMIENTA NECESARIA Llave Allen (incluida) PARTES Paquete de Tornillería 8 Pernos 2 Pernos M6 X 35 mm M6 X 30 mm 1 Respaldo 1 Pistón de Gas 2 Descansabrazos 5 Ruedas 3 Pernos... - Page 5 CONTINUACIÓN DEL ENSAMBLE 2. Alinee el descansabrazos con los orificios en la Diagrama 2 parte inferior del asiento. Utilice tres pernos de M6 x 35 mm (A) con tres rondanas chicas (D) para fijarlo. Apriete con la llave Allen. Repita este paso en el lado opuesto.
- Page 6 CONTINUACIÓN DEL ENSAMBLE 5. Baje lentamente el ensamble de la silla sobre el Diagrama 5 pistón de gas. Presione el asiento para fijarlo en su lugar. (Vea Diagrama 5) AJUSTES DE LA SILLA 1. Altura del Asiento – Para subir la altura del asiento, levante la palanca con poco o sin peso en el asiento.
- Page 7 π H-11053 1-800-295-5510 uline.ca CHAISE MODERNE EN MAILLE OUTIL REQUIS Clé Allen (inclus) PIÈCES Matériel d'installation Boulon de Boulon de M6 x 35 mm x 8 M6 x 30 mm x 2 Dossier x 1 Vérin Accoudoir x 2 Roulette x 5...
- Page 8 ASSEMBLAGE SUITE 2. Alignez l'accoudoir sur les trous situés sous le siège. Figure 2 Fixez-le avec trois boulons de M6 x 35 mm (A) et trois petites rondelles (D). Serrez le tout avec la clé Allen. Répétez la procédure de l'autre côté. (Voir Figure 2) Avant 3.
- Page 9 ASSEMBLAGE SUITE 5. Abaissez lentement la chaise sur le vérin Figure 5 pneumatique. Appuyez sur le siège pour le fixer. (Voir Figure 5) RÉGLAGES DE LA CHAISE Hauteur du siège – Pour élever le siège, soulevez le levier avec peu ou sans poids sur le siège. Pour abaisser le siège, soulevez le levier en position assise.
