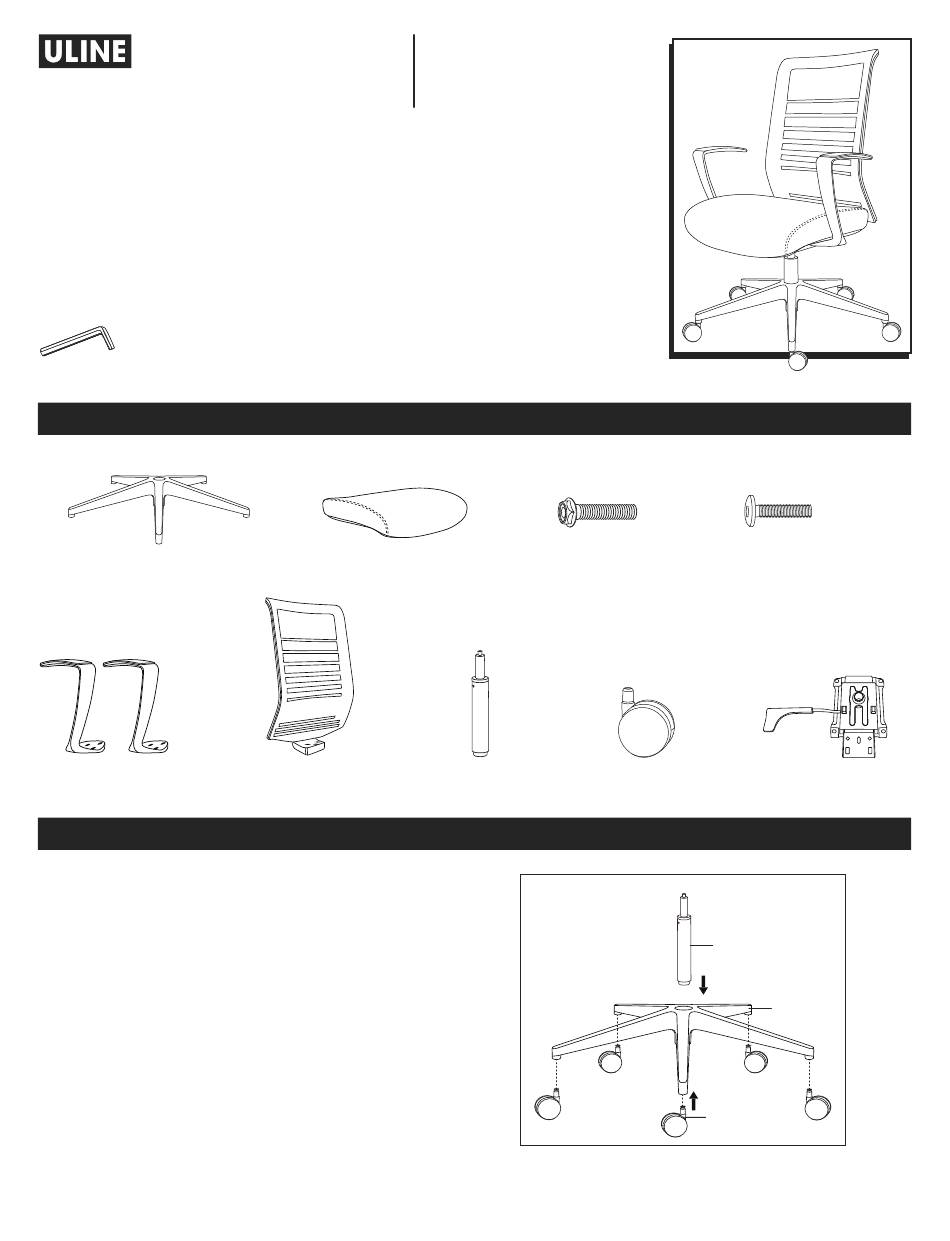

H-11823
MESH CONFERENCE CHAIR
TOOL NEEDED
Allen Wrench
(included)
5-Star Base x 1
Armrest x 2
1.
Insert casters into legs of five-star base. Turn
base upright. Insert gas lift into center of base.
(See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
PARTS
Seat Cushion x 1
Backrest x 1
Gas Lift x 1
ASSEMBLY
Pour le français, consulter les pages 7-9.
M8 x 30 mm Bolt x 7
Caster x 5
Figure 1
Casters
Para Español, vea páginas 4-6.
M6 x 35 mm Bolt x 6
Mechanism x 1
Gas Lift
Base
0325 IH-11823
