USER MANUAL

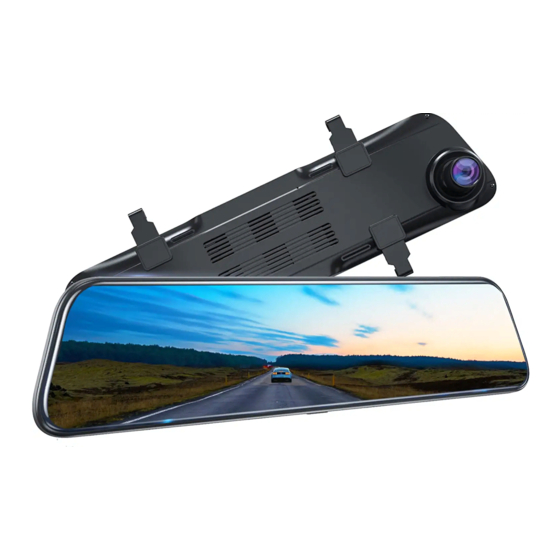

KINGSLIM DL12 Pro Dual Dash Cam
v1.0

Advertisement

Table of Contents
loading

Related Manuals for KingSlim DL12 Pro

Summary of Contents for KingSlim DL12 Pro

  • Page 1 USER MANUAL KINGSLIM DL12 Pro Dual Dash Cam v1.0...
  • Page 2 English 01 - 17 日本語 18 - 34...

  • Page 3: Table Of Contents

    CONTENTS What's in the Box Camera Overview Installation Formatting the microSD Card Start Video Recording Icon Introduction Setup Menu Gestures Download the GPS Player Specifications Troubleshooting Caution! Contact Us...

  • Page 4: What's In The Box

    Extension Cable * 1 Power Cable * 1 Screws * 4 Double-sided Adhesive Tape Cable Clips * 5 for Rear Camera * 4 Quick Start Guide KingSlim Mirror Dash Cam DL12 Pro V1.0 Pry Tool * 1 Quick Start Guide * 1...

  • Page 5: Camera Overview

    CAMERA OVERVIEW Touchscreen Display Rear Camera IN GPS Port Mini USB Power Port microSD Card Slot Speaker Reset Front Camera Back Clasp Vent Power Button/Screen Saver...

  • Page 6: Installation

    This may damage the microSD card. 2. Install the mirror dash cam. Mount the DL12 Pro over the original rearview mirror of the car with the provided strap, then adjust the angle of the front camera.
  • Page 7 A-Pillar A-Pillar 5. Install the rear camera. • Connect the rear camera with the extension cable into DL12 Pro Dash Cam to check whether the rear camera works well. • Installation position options. Position 1: Install the rear camera on the rear windshield. Position 1 is designed for live stream rear review only, not for reversing guide.
  • Page 8 Position 2: Install the rear camera near the license plate. Position 2 is highly recommended. The back image is crisp and clear for both rear viewing and reversing guide. To use the reversing function, please install the rear camera in position 2, then connect the red trigger wire of the rear camera extension cable to the positive lead of the vehicle reversing lamp.

  • Page 9: Formatting The Microsd Card

    1. After finishing formatting, connect a car charger and start the car engine. The device will automatically turn on and begin recording. 2. Loop recording is already enabled on the DL12 Pro dash cam. The default setting is "3 MINS".

  • Page 10: Icon Introduction

    ICON INTRODUCTION The Main Interface 5 6 7 00:00:54 2021-01-28 13:33:16 65km/h A B C D E F G Recording Indicator Setting Recording Resolution Stop/Start Recording Video Time Taking Photo (When taking photos, click the icon " " to save the photo.) Date/Time Audio Record (Mute/Unmute) Rear Camera Indicator...

  • Page 11: Setup Menu

    SETUP MENU 1. Resolution Choose a recording resolution. Options: 4K+1080P/2K+2K Default Setting: 4K+1080P 2. Loop Recording Files will be saved every 3 minutes if you choose the 3 MINS option. When the microSD card is full, the new file will record over the old one if loop recording is on. Options: 1 MIN/3 MINS/5 MINS Default Setting: 3 MINS 3.
  • Page 12 6. License Enter your license plate number. 7. Screen Saver The screen will turn off automatically after the time you set. When the screen turns off, power consumption will be reduced. The camera still works while the display screen is turned off. Just click the screen, and it will turn on. Options: Off/30S/1MIN/2MINS Default Setting: 1MIN 8.
  • Page 13 12. Key Voice Turn the key sound on or off. Options: ON and OFF Default Setting: ON 13. Speaker Adjust the volume in the playback video. Options: Mute/Low/Middle/High Default Setting: Middle 14. Boot Sound Options: ON and OFF Default Setting: ON 15.
  • Page 14 18. Format Format the microSD card. Note: ① All data will be deleted. Before formatting your microSD card, please remember to back up your important data on another device. ② Before the microSD card is inserted for the first time, please format it in the camera to ensure that the card is compatible with the camera.

  • Page 15: Gestures

    24. Speed Setting If your driving speed exceeds the set speed, the dash cam will send out an alarm. Default Setting: 160KM/H 25. Speed Unit You can set the speed unit that you prefer. Options: KM/H and MP/H Default Setting: KM/H GESTURES 1.
  • Page 16 2. ENTER THE PLAYBACK MENU On the screen, slide from left to right to enter the playback menu. Tap the folder name to choose a folder. 00:00:54 2020-09-28 13:33:16 Front ordinary video 00:00/05:26 Fornt urgent video Fornt ordinary video Rear urgent video 00:53 01:33 03-20 10:06:09...

  • Page 17: Download The Gps Player

    On the right side of the screen, slide your finger up or down to adjust the screen brightness. 00:00:54 2020-09-28 13:33:16 DOWNLOAD THE GPS PLAYER Download the GPS player: www.kingslim.net/player SPECIFICATIONS Front Camera: f/1.8, 170° FOV Rear Camera: f/1.8, 160° FOV Video: 4K+1080P/2.5k+2.5K Screen: 12-inch IPS touchscreen Video Coding: H.264/H.265...

  • Page 18: Troubleshooting

    TROUBLESHOOTING 1. The dash cam is not recording. Check whether your microSD card has enough space. Back up any important data to another device first, and then format the microSD card. 2. The dash cam stops during recording. During recording, a large amount of high-definition video data is processed. Please use a high-speed microSD card of Class 10 or higher.

  • Page 19: Caution

    3. Avoid leaving the device in direct sunlight for extended periods of time. 4. Do not remove or expose the internal battery. CONTACT US For any inquiries with KingSlim products, please feel free to contact us, we will respond within 24 hours. Email: cs@kingslim.net Tel: 888-811-1140 (US) Mon-Fri (except holiday) 9am-5pm (EST) Official website: www.kingslim.net...
  • Page 20 目次 梱包内容 製品一覧 インストール方法 SDカードをフォーマッ ト ビデオ録画を開始 アイコンの紹介 設定メニュー 操作説明 GPSプレーヤーをダウンロードする 仕様 注意事項 アフターサービス...
  • Page 21 梱包内容 DL12 Pro ミラドライブ 防水リアカメラ*1 GPS * 1 レコーダー * 1 7 mリアカメラ延長 3.5 m電源ケーブル&カー バックストラップ * 4 ケーブル*1 チャージャー* 1 リアカメラ用両面粘着 ネジ * 4 ケーブルクリップ * 5 テープ * 4 Quick Start Guide KingSlim Mirror Dash Cam DL12 Pro V1.0 カーバール * 1 クイックマニュアル * 1...

  • Page 22: 製品一覧

    製品一覧 タッチスクリーン リアカメラ入力ポート GPSポート ミニUSB電源ポート microSDカードスロッ ト スピーカー リセッ ト フロントカメラ バッククラスプ ベント マイク 電源ボタン/スクリーンセーバー...

  • Page 23: インストール方法

    インストール方法 1、 マイクロSDカードを挿入する。 ご注意 ： DL12 ProドライブレコーダーにはClass 10以上、 最大128GBのマイクロSDカー ドを強くお勧めします （SDカードは含まれていません） 。 ドライブレコーダーを使用する 前に、 カメラでカードをフォーマッ トしてください。 ドライブレコーダーがオンにする際 に、 SDカードを抜き差ししないでください。 カードが破損する恐れがあります。 2、 ミラードライブレコーダーを取り付ける。 付属のストラップを使用して、 DL12 Proを車のバックミラーに取り付け、 フロントカメラ の角度を調整します。 3、 USB電源ケーブルをドライブレコーダーのUSB電源ポートに接続し、 カーチャージャー      を車のシガレッ トライターに接続します。...
  • Page 24 4、 GPSをドライブレコーダーに接続し、 Aピラーに取り付けます。 ケーブルク リ ップ Aピラー Aピラー 5、 リアカメラを取り付けます。  • リアカメラと延長ケーブルをDL12Proドライブレコーダーに接続して、 リアカメラが    正常に機能するかどうかを確認します。  • 設置位置オプション。 位置1:リアカメラをリアウインドシールドに取り付けます。 位置1は、 ライブストリームの リアレビュー専用であり、 リバースガイド用ではありません。 インストールが簡単です。...
  • Page 25 位置2:ナンバープレートの近くに背面カメラを取り付けます。 位置2を強くお勧めしま す。  背面の画像は鮮明で、 ライブストリームの背面ビューと反転ガイドに対応できます。 車をバックするガイド機能を使用するには、 背面カメラを位置2に取り付け、 背面カメ ラ延長ケーブルの赤いトリガーケーブルを車の反転ランプのプラスリードに接続しま す。 リアカメラ リア 逆転ランプ正極リード 逆転ランプ ご注意 ： • リアカメラを延長ケーブルで接続するときは、 コネクタの位置に注意してください。     以下の詳細を参照してください。...

  • Page 26: Sdカードをフォーマッ ト

     • リアカメラを取り付ける前に、 接着剤の品質を確保するために位置を清掃してくださ    い。  • 位置1を選択する場合は、 画質を確保するためにリアフロントガラスを定期的に清掃    してください。  • 位置2を選択した場合、 付属の粘着ステッカーまたはネジを使用してリアカメラを取    り付けることができます。 6. カーバールを使用してケーブルを隠します。 SDカードをフォーマッ ト 1、 アイコン 「      」 をタップして 「設定」 ページに入ります。 2、 「 SDカードをフォーマッ ト」 を選択し、 アイコン 「確認」 をタップします。 フォーマッ トが      完了するまで数秒待つと、 システムは自動的に終了します。 ご注意 SDカードをフォーマッ トしますか？ 高速フォーマッ ト キャンセル 確定 ビデオ録画を開始 1、 フォーマッ トが完了したら、 カーチャージャーを接続して車のエンジンを始動すると、     デバイスが自動的にオンになり、...

  • Page 27: アイコンの紹介

    アイコンの紹介 メインインターフェイス: 5 6 7 00:00:54 2021-01-28 13:33:16 65km/h A B C D E F G 記録インジケーター 設定 解像度 録画停止/開始 ビデオ時間 撮影 (写真を撮るときは、 アイコン 「       」 日付時刻 をクリックして写真を保存します。 ) リアカメラインジケーター 録音 (ミュート/ミュート解除) マイクインジケーター ライセンス 電源ステータス パーキングインジケーター 速度 G-センサー 緊急録画 DL12 Proが起動したら、 アイコン 「      」 をクリックして現在のビデオを ロックします。...

  • Page 28: 設定メニュー

    設定メニュー 1、 解像度 録画解像度を選択します。 オプション ： 4K+1080P/2K+2K デフォルト設定 ： 4K+1080P 2、 ループ録画 オプション 「3 分」 を選択すると、 ファイルは3分ごとに保存されます。 microSDカードが いっぱいになると、 ループ記録がオンになっていると、 最も古いファイルが自動的に上 書きされます。 オプション ： 1分/3分/5分 デフォルト設定 ： 3分 3、 録音 音声はビデオと同時に録音されます。 オプション ： オン/オフ デフォルト設定 ： オン 4、 Gセンサー Gセンサーをオンにすると、 衝撃や急ブレーキが検出されると、 自動的に記録が開始さ れ、...
  • Page 29 6、 ライセンス ナンバープレート番号を入力します。 7、 スク リーンセーバー 設定した時間が経過すると、 画面は自動的にオフになります。  画面がオフになると、 消費電力が削減されます。  表示画面をオフにしても、 カメラは動作します。  画面をクリ ックするだけでオンになります。 オプション ： オフ/30秒/1分/2分 デフォルト設定 ： 1分 8、 ビデオエンコード H.265はフッテージのサイズを最小化するため、 microSDカードにより多くのビデオフ ァイルを保存できます。 H.264の方が互換性があります。 オプション ： H.264/H.265 デフォルト設定 ： H.264 9、 周波数 ちらつきを避けるために適切な周波数を選択してください。  これは、 ローカルACパラ メータに基づいて選択する必要があります。 オプション ： 60Hz/50Hz デフォルト設定...
  • Page 30 12、 キートン キートンのオン/オフを切り替えます。 オプション ： オン/オフ デフォルト設定 ： オン 13、 音量 再生ビデオの音量を調整します。 オプション ： ミュート/低/中/高 デフォルト設定 ： 中 14、 起動音 オプション ： オン/オフ デフォルト設定 ： オン 15、 スト リーミングメディア ドライブレコーダーが記録を開始すると、 遅延することなく 、 リアルタイムで前後の交通 状況を提供します。 オプション ： オン/オフ デフォルト設定 ： オン 16、...
  • Page 31 18、 フォーマッ ト microSDカードをフォーマッ トします。 ご注意 ： ① すべてのデータが削除されます。 microSDカードをフォーマッ トする前に、 重要なデ       ータを別のデバイスにバックアップすることを忘れないでください。 ② microSDカードを初めて挿入する前に、 カメラでフォーマッ トして、 カードがカメラと       互換性があることを確認してください。 19、 デフォルト ドライブレコーダーは工場出荷時の設定に戻ります。 20、 バージョン これを使用して、 ドライブレコーダーのバージョンを確認します。 21、 GPSテス ト GPS情報を確認してください。 GPS状態 精度 （フイート） 方位角 （度） ンライン 25.00 0.00 使用する 利用可能 経度...

  • Page 32: 操作説明

    24、 速度設定 走行速度が設定速度を超えると、 ドライブレコーダーが警報を発します。 デフォルト設定 ： 160KM/H 25、 速度単位 お好みの速度単位を設定できます。 オプション ： KM/HおよびMP/H デフォルト設定 ： KM/H 操作説明 1、 録画表示モードを切り替えます。 画面上で右から左にスライドして、 表示モードを正面図のみ、 背面図のみ、 および正面 図と背面図の両方に切り替えます。 00:00:54 2020-09-28 13:33:16...
  • Page 33 2、 再生メニューに入ります。 画面上で左から右にスライドして再生メニューに入ります。 フォルダ名をタップしてフ ォルダを選択します。 00:00:54 2020-09-28 13:33:16 Front ordinary video 00:00/05:26 Fornt urgent video Fornt ordinary video Rear urgent video 00:53 01:33 03-20 10:06:09 03-20 10:20:09 Rear ordinary video Fornt photo Rear photo 3、 カメラの視野角度を調整します。 画面の左側で、 指を上下にスライドさせて視野角度を調整します。 ご注意 ： フロントカメラとリアカメラの両方の視野を表示モードを選択した場合、 視野 角度調整機能は無効になります。...

  • Page 34: Gpsプレーヤーをダウンロードする

    4、 画面の明るさを調整します。 画面の右側で、 指を上下にスライドさせて画面の明るさを調整します。 00:00:54 2020-09-28 13:33:16 GPSプレーヤーをダウンロードする GPSプレーヤーをダウンロードします ： www.kingslim.net/player 仕様 フロントカメラ ： f/1.8、 170° FOV リアカメラ ： f/1.8、 160° FOV ビデオ ： 4K+1080P/2.5k+2.5K 画面 ： 12インチIPSタッチスクリーン ビデオコーディ ング ： H.264/H.265 入力 ： 5V DC microSDカード ： 最大128GBをサポート バッテリー ： 500mAh...

  • Page 35: Faq

    1、 ドライブレコーダーが記録されていません。 microSDカードに十分な空き容量があるか確認してください。 重要なデータを最初に 別のデバイスにバックアップしてから、 microSDカードをフォーマッ トします。 2、 記録中にドライブレコーダーが停止します。 録画中に、 大量の高解像度ビデオデータが処理されます。 Class 10以上の高速microSD カードをご利用ください。 3、 写真やビデオを再生すると、 「 ファイルエラー」 プロンプトが表示されます。   純正のマイクロSDカードを使用し、 必ずフォーマッ トしてください。 4、 画像が曇っています。 カメラのレンズに指紋やその他の跡がないことを確認してください。  柔らかく乾いた 布でレンズを拭いてください。 フロントガラスを清掃します。 5、 フリーズ デバイスがフリーズした場合は、 鋭利なものを使用してリセッ トボタンを押し、 デバイ スを再起動します。 6、 ビデオに音が出ない。 録音モードがオンになっていることを確認します。 7、 カメラは自動的にオンとオフを繰り返します。 付属のカーチャージャーでカメラを充電してください。...

  • Page 36: 注意事項

    2、 いかなる状況下でも、 デバイスを雨、 湿気、 または水にさらさないでください。 リアカ      メラのみ防水です。 3、 デバイスを直射日光長時間にさらさないでください。 4、 内部バッテリーを分解したり露出させたり しないでください。 アフターサービス 弊社の製品についてご質問、 ご意見がございましたら、 下記のアドレスにEメールを 送信してください。 こちらは全力を尽く して、 お客様の問題を解決させていただきます。 Eメール ： cs@kingslim.net 公式サイト ： www.kingslim.net The microSD, microSDHC, microSDXC and SD marks and logos are trademarks of SD-3C, LLC.
