Vela Tango Mounting Instructions

No. 105915
Montering af el-bremsestel VELA Tango El
Varenummer/ Artikelnummer/ Product number:

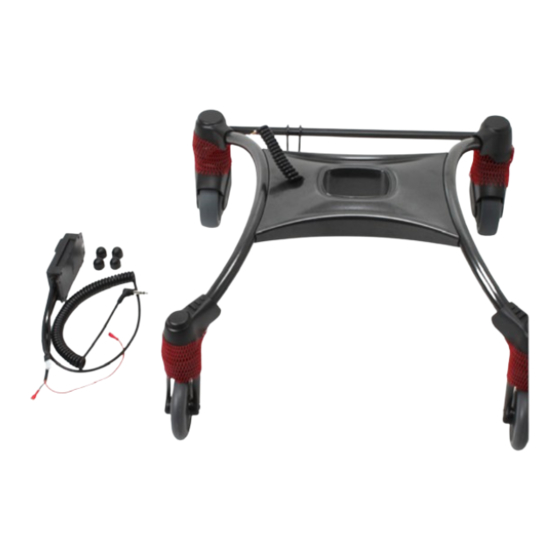

(A)422803346990700 El-bremse stel Tango el-stole
(A)926928 El-bremsekit Tango el-stole
DANSK
1. Kapper fjernes fra baghjul, gummipropper på yderside af bremsehjul fjernes med skruetrækker og den 6-kantede aksel trækkes
ud ved hjælp af en 8 mm bolt. Bremseaksel og bremsestang fjernes (A samt vejledning 105869).
2. Bor et 8,5 mm hul igennem topplade på understel. Hullet placeres i midten ca. 7 cm fra yderkant i højre side (B).
3. Beslag til gaspatron monteres under stellet med 6 mm bolte, i de to huller med møtrik på overside (C og D).
4. Bremseaksel monteres og 6-kantet aksel monteres igennem hjul og bremseaksel. Akslen låses ved at montere de to gummi-
propper på ydersiden af hjulene igen.
5. Aktuator monteres med bolte og møtrikker (kit). Stik samles med stik fra spiralkabel og skubbes ind under beslag (C).
6. Gummigennemføringsprop monteres i hul på stel og spiralledning med molex stik monteres igennem hul (B og C).
7. Batteridækslerne afmonteres og motorstyring forbindes til batterierne. De eksisterende stik klippes af ledningerne og de to led-
ninger samles i kabelskoene og klemmes. OBS! Rød ledning sammen med rød til plus polen og sort ledning sammen med sort
til minus polen. Batteridækslerne påmonteres igen (F).
8. Minifitstik monteres på spiralkabel og dette samles med det andet minifitstik fra motorstyring (G og H).
9. Spiralkabel fra motorstyring trækkes op til armlænspude og jackstik sættes i bøsningen for enden af armlænspuden. Motorsty-
ring monteres på side af bæreplade med velcro (I).
Vigtigt: +/- poler skal vendes korrekt. Hvis det monteres omvendt ødelægges motorstyringen.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk

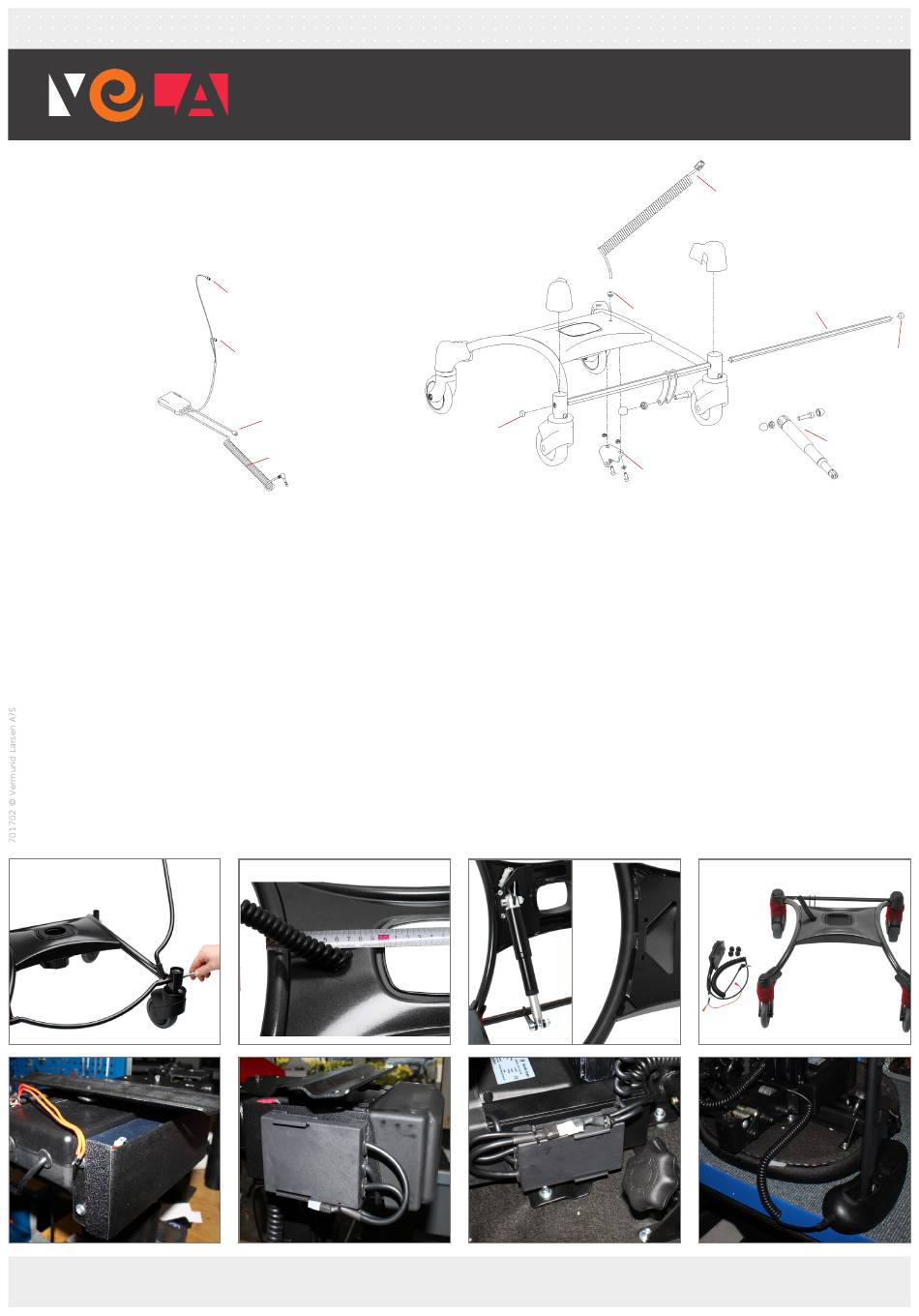

Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Montering af el-bremse/ Montering av el-brems/
Montering av elbroms/ Mounting the electric brake
- VELA Tango
Stik til batteri
Stik til batteri (minus/sort) Stik til batteri (minus/sort)
Stik til motorstyring
Spiralkabel til strømstik i armlæn
A
F
Gummiprop
B
C
G
Spiralkabel
Gummitylle 6-kant aksel
Beslag for aktuator
D
H
www.vela.eu
Gummiprop
Aktuator
E
I
