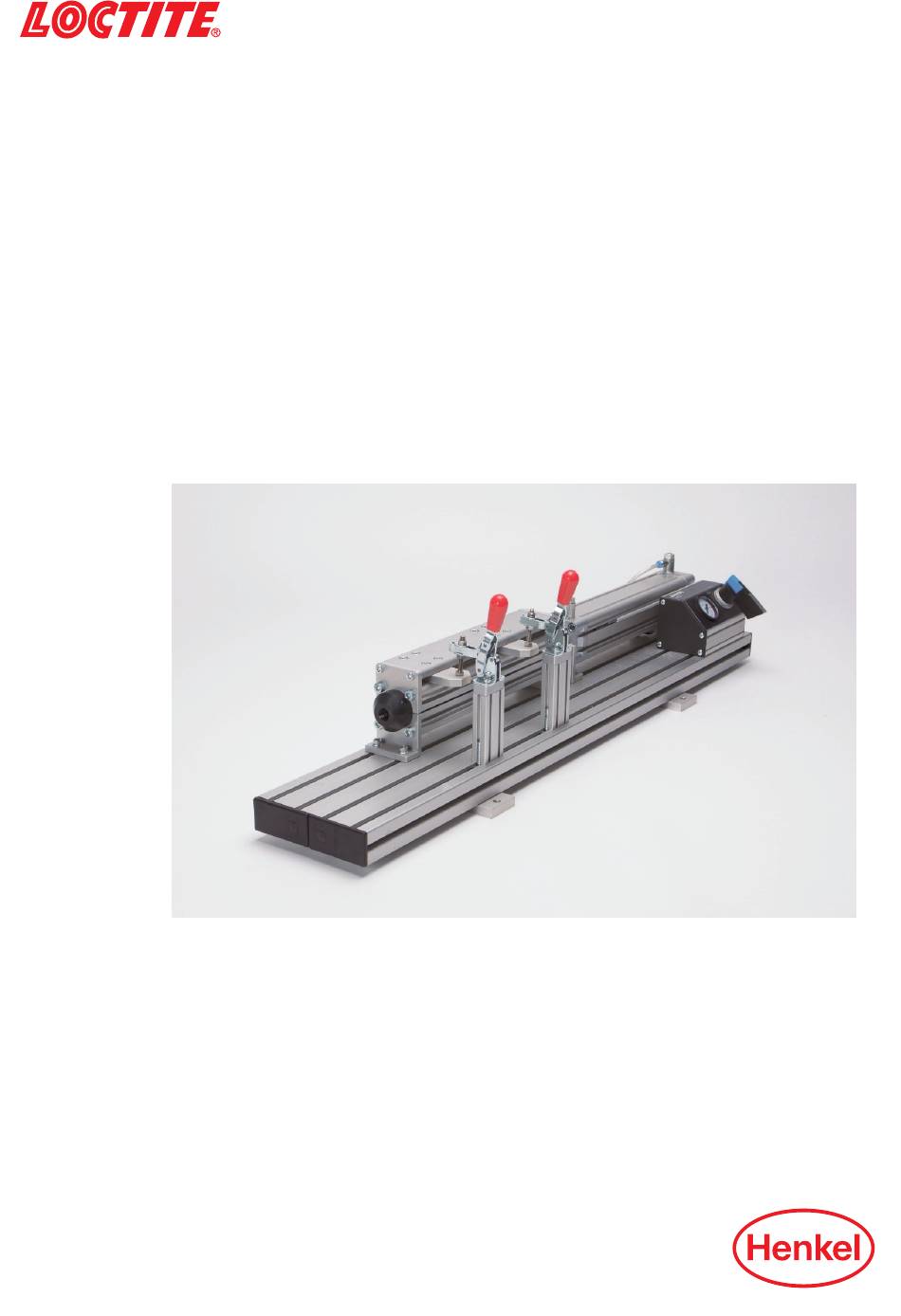

- Page 1 97631 300 ml Kartuschen-Entleerungsgerät 97631 300 ml Cartridge Dispenser 854181 Operating Manual Bedienungsanleitung...
-
Page 2: Table Of Contents
Contents English ...................... 3 – 20 ...................... 21 - 39 Deutsch Please observe the following ..................3 Emphasized Sections ....................3 Items Supplied ......................4 Field of Application (Intended Usage) ................4 For your Safety ......................4 Description........................5 Operating Elements and Connections ................5 Theory of Operation ..................... -
Page 3: English
Please observe the following For safe and successful operation of the unit, read these instructions completely. The manufacturer cannot be held responsible for damage or injury of any kind because of misuse or improper application or because of failure to observe safety instructions or warnings. -
Page 4: Items Supplied
(acc. to the EC Directive 91/155/EC) for the LOCTITE ® product used at Henkel AG & Co. KGaA +49 89 92 68 11 67 for English version of data sheets; 089-92 68 11 22 for German version of data sheets. -
Page 5: Description
Description Operating Elements and Connections 5 6 7 Cartridge Adapter has to be chosen acc. to section 4.7. The feedline is connected here. In certain cases the mounted fitting for standard feedline OD 3/8" has to be changed. In this case the new fitting is delivered with the different feedline. -
Page 6: Theory Of Operation
Description Theory of Operation ® The 300 ml Cartridge Dispenser should be pressurized from a LOCTITE controller with max. 4 bar (58 PSI). The piston of the pneumatic cylinder 7 presses the product out of the cartridge and forces it through the feedline to the dispensing valve/eccentric rotor pump. -
Page 7: Installation
Installation Environmental and Operating Conditions – Keep the pressure hose as short as possible. Short switch-on and switch-off times for the dispensing valve are within reach. – Keep product feed lines as short as possible. The shorter the feedline the smaller the specific resistance and the lower the dispensing pressure can be. -
Page 8: Connecting The Dispenser With Dispensing Valve
Installation Connecting the Dispenser with Dispensing Valve Notice! ☞ All fittings, pressure hoses, feedlines, dispensing needles and connection cords are provided with the parts, to which they belong. All others are included in the following parts lists. The product feedline and the pressure hoses should not be longer than 2 m. -
Page 9: Upgrade Possibilities
Installation 4.4.2 Upgrade Possibilities When using the Dual Channel Controller 97152 monitoring of the dispensing can be performed. The following parts are necessary. Using the system with Precision Dispensing Valve 97114: – Pressure Sensor 35 bar, protected version, M8 ....8965091 527592 –... -
Page 10: (Intermittent Pressure)
Installation Connecting the Dispenser with Eccentric Rotor Pump 4.5.1 Dispensing of Epoxies, Silicones, MS Polymer and Grease (intermittent pressure): Hand Lever Valve Electrical FORWARD BACK Feedline Air Pressure Length max. 2 m Empty Sensor P in P in 4 - 8 bar (58- 116 PSI) 4,5,6, 7,14... -
Page 11: Dispensing Of Anaerobics And Acrylics Up To 80,000 Mpas (Intermittent Pressure)
Installation 4.5.2 Dispensing of Anaerobics and Acrylics up to 80,000 mPas (intermittent pressure): Order Code Item Description Type No. 300 ml Cartridge Dispenser with Hand Lever Valve ... 97631 854181 Dual Channel Controller ..........97152 1275665 Precision Dispensing Valve (anaerobic) ....97114 88645 Eccentric Rotor Pump for Anaerobic (VisChem) .. -
Page 12: With Additional Eccentric Rotor Pump And Pressure Sensor
Installation With additional Eccentric Rotor Pump and Pressure Sensor 4.6.1 Dispensing Silicone or Epoxy with Automatic Controller (intermittent pressure): Hand Lever Valve Electrical FORWARD BACK Feedline Air Pressure Empty Length max. 2 m Sensor P in P in 4 - 8 bar (58- 116 PSI) 4,5,6, 7,18... -
Page 13: Dispensing Silicone Or Epoxy With Plc (Intermittent Pressure)
Installation 4.6.2 Dispensing Silicone or Epoxy with PLC (intermittent pressure): Hand Lever Valve Empty Signal FORWARD BACK Start Electrical Feedline Air Pressure Empty Sensor P in 4 - 8 bar Length max. 2 m (58- 116 PSI) 4, 5 6, 7 Order Code Item Description... -
Page 14: Upgrade Possibilities
Installation 4.6.3 Upgrade Possibilities In connection with the Dual Channel Controller 97152 monitoring of the dispensing can be performed. Additionally the following parts are necessary. Using the system with Shut-off Valve for Silicones 97664: – Pressure Sensor 35 bar, M5 8952026 529520 –... -
Page 15: Mount The Pusher
Installation Mount the Pusher • Mount the chosen pusher to the piston of the cylinder. Use the supplied screws M4x10. Notice! ☞ If white Fischbach Teroson cartridges (ID 38 mm) are used mount the pusher as you see in the right graphic. If white Fischbach Loctite cartridges (ID 43 mm) are used mount the pusher with the larger diameter towards the... -
Page 16: Start Up
Start up Before you start dispensing, you have to prime the system with product. Follow these instructions step by step to avoid troubles, e.g. bubbles in the product at the feedline and dispensing valve. Basic Conditions The dispensing system is not filled with Loctite product: –... -
Page 17: Handling, When The Cartridge Is Empty
Start up Handling, when the Cartridge is Empty Signal “Cartridge empty” appears. The error message is displayed in the digital display of the controller and signaled with a beeping tone. The air supply of the dispenser is switched off. • Switch the hand lever valve 10 to position •... -
Page 18: Troubleshooting
Troubleshooting General Type of malfunction Possible causes Correction No product – Pressure supply is switched • Switch on pressure supply and/or off. readjust pressure at the pressure regulator for the cartridge cylinder. Caution! Pay attention to the maximum – Too little pressure at the pressure of 4 bar (58 PSI). -
Page 19: Annex
Annex Accessories and Spare Parts Description Type No. Specifications or Order Code – O-ring (for Adapter 8954150) ......... 8954583 16*3.5, Material: Viton A – O-ring (for Adapter 8954160) ......... 8952872 18*3.5, Material: Viton A – O-ring (for Adapter 8954160) ......... 8991173 13*3.5, Material: Viton A –... -
Page 20: Declaration For Incorporation
Annex Declaration for Incorporation... -
Page 21: Deutsch
Inhaltsverzeichnis Bitte beachten Sie ...................... 22 Hervorhebungen ......................22 Lieferumfang ......................23 Einsatzbereich (Bestimmungsgemäße Verwendung) ..........23 Zu Ihrer Sicherheit ...................... 23 Gerätebeschreibung ....................24 Bedienelemente und Anschlüsse ................24 Funktionsbeschreibung ....................25 Technische Daten ...................... 25 Installieren ........................26 Umgebungs- und Betriebsbedingungen .............. -
Page 22: Bitte Beachten Sie
Bitte beachten Sie Für den gefahrlosen und erfolgreichen Einsatz des Gerätes diese Anleitung vollständig lesen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge der Nutzung abweichend vom bestimmungsgemäßen Gebrauch oder der Nichtbeachtung von Sicherheitshinweisen oder Warnungen, verursacht werden. Bewahren Sie diese Anleitung nach Durchsicht griffbereit auf. -
Page 23: Lieferumfang
Technischen Datenblatt unter der Adresse www.loctite.com, oder fordern Sie hier das Technische Datenblatt und das Sicherheitsdatenblatt (gem. EU Richtlinie 91/155/EU) an: Henkel AG & Co. KGaA +49 89 92 68 11 67 für die englische Version der Datenblätter; 089-92 68 11 22 für die deutsche Version der Datenblätter. -
Page 24: Gerätebeschreibung
Gerätebeschreibung Bedienelemente und Anschlüsse 5 6 7 Kartuschenadapter muss ausgewählt werden - siehe dazu Abschnitt 4.7. Hier wird der Produktschlauch angeschlossen. Unter Umständen muss der montierte Produkt-Anschluss für den Standard-3/8"-Produktschlauch ausgewechselt werden. Für diesen Fall wird der neue Anschluss zusammen mit dem Produktschlauch geliefert. -
Page 25: Funktionsbeschreibung
Gerätebeschreibung Funktionsbeschreibung ® Das 300 ml Kartuschen-Entleerungsgerät sollte von einem LOCTITE -Steuergerät mit einem Druck von max. 4 bar (58 PSI) beaufschlagt werden. Durch den Kolben des Pneumatikzylinders wird das Produkt aus der Kartusche und durch den Produktschlauch zum Dosierventil / zur Exzenterschneckenpumpe gepresst. Bei Anschluss an ein Steuergerät 97152 oder 97153 steht die geregelte Druckluftzufuhr am Gerät zur Verfügung, wenn das Steuergerät eingeschaltet ist. -
Page 26: Installieren
Installieren Umgebungs- und Betriebsbedingungen – Druckluftschlauch so kurz wie möglich halten. Das Dosierventil erlaubt kurze Ein- und Ausschaltzeiten. – Produktschläuche so kurz wie möglich halten. Je kürzer der Produktschlauch, desto kleiner der spezifische Widerstand und desto niedriger der erforderliche Dosierdruck. –... -
Page 27: Anschließen Des Kartuschen-Entleerungsgerätes An Das Dosierventil
Installieren Anschließen des Kartuschen-Entleerungsgerätes an das Dosierventil Hinweis! ☞ Alle Anschlüsse, Druckluftschläuche, Produktschläuche, Dosiernadeln und Anschlusskabel werden mit den Teilen geliefert, zu denen sie gehören. Alle anderen sind in den nachfolgenden Stücklisten aufgeführt. Produkt- und Druckluftleitungen sollten nicht länger als 2 m sein. Schläuche genau wie in der Abbildung rechts gezeigt zuschneiden. -
Page 28: Möglichkeiten Zum Aufrüsten
Installieren 4.4.2 Möglichkeiten zum Aufrüsten Bei Verwendung des einkanaligen Universalsteuergerätes 97152 kann eine Dosierkontrolle durchgeführt werden. Dafür werden die folgenden Teile benötigt. Bei Einsatz des Systems in Verbindung mit Präzisionsdosierventil 97114: – Drucksensor 35 bar, beschichtete Version, M8 ....8965091 527592 –... -
Page 29: Anschließen Des Kartuschen-Entleerungsgerätes An Die Exzenterschneckenpumpe
Installieren Anschließen des Kartuschen-Entleerungsgerätes an die Exzenterschneckenpumpe 4.5.1 Dosieren von Epoxydharzen, Siliconen, MS-Polymeren und Fetten (intermittierender Druck) Handhebelventil Elektrisch Produktleitung Druckluft ZURÜCK VORWÄRTS Länge max. 2 m Seer- Sensor P in P in 4 - 8 bar (58- 116 PSI) 4,5,6, 7,14 Pos. -
Page 30: Dosieren Von Anaeroben Und Acrylat-Klebstoffen Bis 80.000 Mpas
Installieren 4.5.2 Dosieren von anaeroben und Acrylat-Klebstoffen bis 80.000 mPas (intermittierender Druck) Pos. Beschreibung Typ- Nr. Bestell-Nr. 300 ml Kartuschen-Entleerungsgerät mit Handhebelventil ............ 97631 854181 Universalsteuergerät ..........97152 1275665 Präzisionsdosierventil (anaerob) ......97114 88645 Exzenterschneckenpumpe für anaerobe Produkte (VisChem) .............. 97665 Bauer EMV-Getriebemotor ........ -
Page 31: Mit Zusätzlicher Exzenterschneckenpumpe Und Drucksensor
Installieren Mit zusätzlicher Exzenterschneckenpumpe und Drucksensor ® Dosieren von Silicon oder Epoxy mit Loctite -Steuergerät 4.6.1 (intermittierender Druck) Handhebelventil Elektrisch Produktleitung ZURÜCK VORWÄRTS Druckluft Leer- Länge max. 2 m Sensor P in P in 4 - 8 bar (58- 116 PSI) 4,5,6, 7,18 Pos. -
Page 32: Dosieren Von Silicon Oder Epoxy Mit Sps (Intermittierender Druck)
Installieren Dosieren von Silicon oder Epoxy mit SPS 4.6.2 (intermittierender Druck) Handhebelventil Leer-Signal ZURÜCK VORWÄRTS Start Elektrisch Produktleitung Druckluft Leer- Sensor P in 4 - 8 bar Länge max. 2 m (58- 116 PSI) 4,5,6, 7,19 Pos. Bezeichnung Typ- Nr. Bestell-Nr. -
Page 33: Möglichkeiten Zum Aufrüsten
Installieren 4.6.3 Möglichkeiten zum Aufrüsten In Verbindung mit dem Universalsteuergerät 97152 kann eine Dosierkontrolle durchgeführt werden. Dafür werden zusätzlich die folgenden Teile benötigt. Bei Einsatz des Systems in Verbindung mit dem Schließventil für Silicone 97664: – Drucksensor 35 bar, M5 ..........8952026 529520 –... -
Page 34: Montieren Des Schiebers
Installieren Montieren des Stößels • Den gewählten Stößel auf den Kolben des Zylinders montieren. Dazu die mitgelieferten Schrauben M4x10 verwenden. Notice! ☞ Werden weiße Fischbach Teroson Kartuschen (ø 38 mm) verwendet, muss der Stößel wie in nebenstehender Grafik montiert werden. Werden weiße Fischbach Teroson Kartuschen (ø... -
Page 35: Inbetriebnahme
Inbetriebnahme Bevor Sie mit dem Dosieren beginnen, müssen Sie das System mit Produkt füllen. Bitte befolgen Sie diese Anweisungen Schritt für Schritt, um Störungen zu vermeiden, z.B. Blasen im Produkt am Dosierventil. Grundvoraussetzungen Das Dosiersystem ist nicht mit LOCTITE ® -Produkt gefüllt: –... -
Page 36: Maßnahmen, Wenn Kartusche Leer Ist
Inbetriebnahme Maßnahmen, wenn Kartusche leer ist • Das Handhebelventil 10 in Stellung umlegen. Der Kolben des Dosierers fährt in Grundstellung zurück. • Die Halbschale des Dosierers öffnen und die Kartusche wechseln. • Halbschale schließen. • Beide Spanner ebenfalls schließen und das Handhebelventil in Stellung umlegen. -
Page 37: Beseitigung Von Störungen
Beseitigung von Störungen Allgemeines Art der Störung Mögliche Ursachen Abhilfe • Druckzufuhr anschalten und/oder Druck Kein Produkt – Druckluftzufuhr ist am Druckregler des Kartuschenzylinders abgeschaltet. nachjustieren. Achtung! Max. Betriebsdruck von 4 bar – Am Kartuschenzylinder liegt (58 PSI) beachten. zu wenig Druck an. •... -
Page 38: Anhang
Anhang Zubehör- und Ersatzteile Stück Bezeichnung Typ-Nr. Spezifikation oder Bestell-Nr. – O-Ring (für Adapter 8954150) ........8954583 16*3.5, Material: Viton A – O-Ring (für Adapter 8954160) ........8952872 18*3.5, Material: Viton A – O-Ring (für Adapter 8954160) ........8991173 13*3.5, Material: Viton A –... -
Page 39: Einbauererklärung
Anhang Einbauerklärung... - Page 40 Seoul, 121-734, KOREA JAPAN Shanghai, China 201203 ® and ™ designate trademarks of Henkel Corporation or its affiliates. ® = registered in the U.S. and elsewhere. © Henkel Corporation, 2009. All rights reserved. Data in this operation manual is subject to change without notice.
