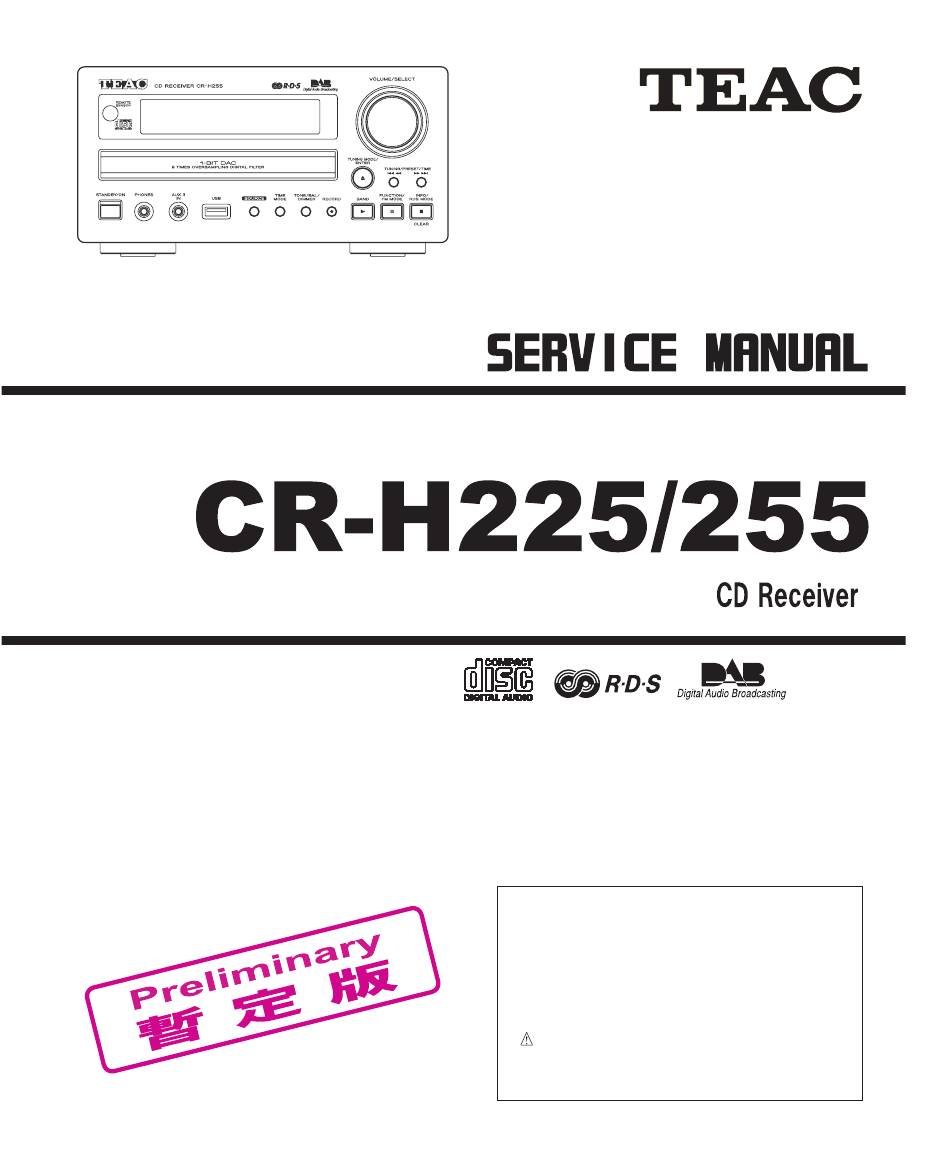

Teac CR-H225 Service Manual

CR-H225 : EUR/UK
CR-H255 : EUR/UK
Effective : Sep. 2005
CONTENTS
1 SPECIFICATIONS
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
2 EXPLODED VIEWS AND PARTS LIST
3 PC BOARDS AND PARTS LIST
4 INCLUDED ACCESSORIES
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
NOTES
PC boards shown are viewed from parts side.
●
The parts with no reference number or no parts number in the
●
exploded views are not supplied.
As regards the resistors and capacitors, refer to the circuit diagrams
●
contained in this manual.
Parts marked with this sign are safety critical components. They
●
must be replaced with identical components - refer to the appropriate
parts list and ensure exact replacement.
USB
Universal Serial Bus
CR-H255 only
