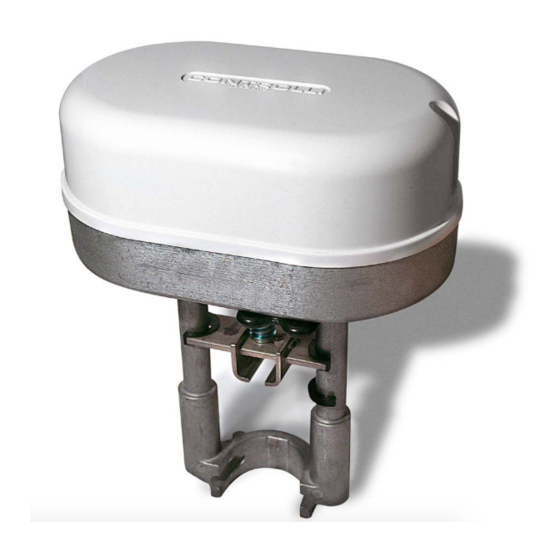

Servocomandi per valvole con dispositivo di ritorno in emergenza/
Valve actuators with emergency fail safe function
ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Prestare attenzione alla presenza di tensione a 230Vac.
Attention to 230Vac voltage.

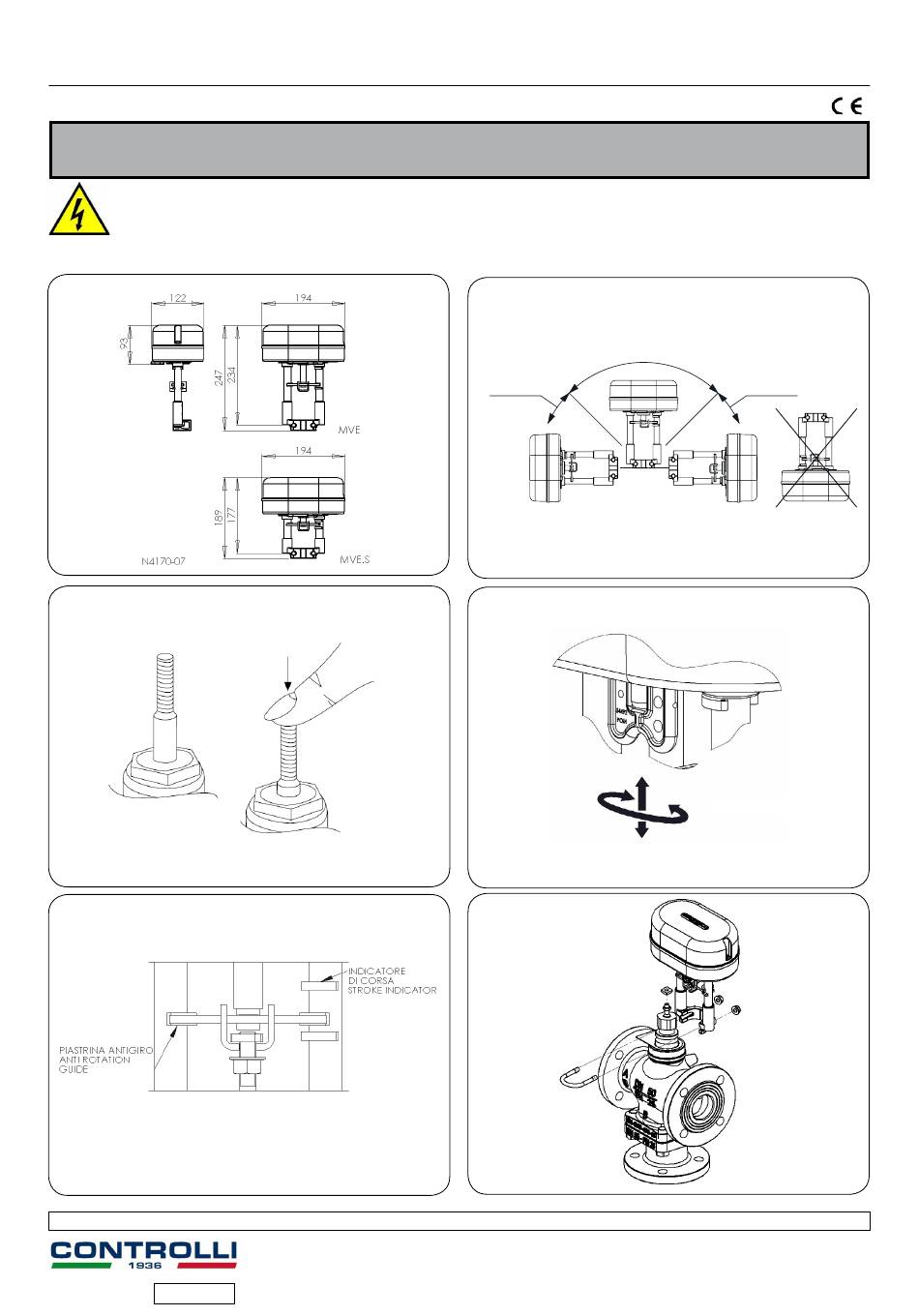

INSTALLAZIONE / INSTALLATION
1
3
1° Emissione / 1
st
Issue rev. a
ISO 9001
10/15
CONTROLLI S.p.A.
16010 SANT'OLCESE Genova - Italy
Tel.: +39 01073061
E-mail: info@controlli.eu
T fluido/fluid MAX 120°C
T fluido/fluid ≥ 120°C
2
4
1
Fax: +39 0107306870/871
Web: www.controlli.eu
MVE2xxR
T fluido/fluid ≥ 120°C
N4170-17
DIM266
Advertisement
Related Manuals for Controlli MVE2 R Series
Summary of Contents for Controlli MVE2 R Series
- Page 1 T fluido/fluid MAX 120°C T fluido/fluid ≥ 120°C T fluido/fluid ≥ 120°C N4170-17 1° Emissione / 1 Issue rev. a 10/15 DIM266 CONTROLLI S.p.A. 16010 SANT’OLCESE Genova - Italy Tel.: +39 01073061 Fax: +39 0107306870/871 ISO 9001 E-mail: info@controlli.eu Web: www.controlli.eu...
- Page 2 PASSACAVI / CABLE GLAND COLLEGAMENTI DI TERRA / GROUND CONNECTION Utilizzare passacavi modello PG13,5 (non forniti). Collegare il terminale di terra nell’apposita vite etichettata con il Use cable gland PG13,5 model (not supplied). simbolo della messa a terra come indicato in figura. Connect the ground terminal to the proper screw labelled with the ground symbol as shown in the following picture.
- Page 3 SCHEMA DI COLLEGAMENTO / WIRING DIAGRAM Comando flottante a 3 punti Comando modulante (0-10Vdc) 230Vac 230Vac Controllore Controllore Aperto Y1 F Chiuso Comando + Comando - Neutro Neutro 3-point Floating Control Modulating Control (0-10Vdc) 230Vac 230Vac Controller Controller Open Y1 F Close Command + Command -...
- Page 4 REGOLAZIONE DEGLI INTERRUTTORI DIP E DEL JUMPER DIP SWITCHES AND JUMPER SETTINGS Set the DIP switches according to the tables here below. In order to be Impostare gli interruttori DIP secondo le seguenti tabelle. Per fare in sure that any modification has been accepted by the actuator, power modo che le impostazioni vengano recepite è...
- Page 5 switch Azione Diretta Azione Inversa U = 2V U = 10V U = 10V U= feedback U= feedback U = 2V Modulante (MOD) (ingresso tra Y [+] e M [-]) 3 punti (INC) ( Y1 apre, Y2 chiude il contatto deve essere prelevato da M) Selezione sequenza con range definiti dal DIP n.
-
Page 6: Funzionamento Normale
DIAGNOSTICA - FUNZIONE ALLARMI / DIAGNOSTIC - ALARM FUNCTIONS Comportamento Utilizzo Possibile Procedura di N° Errore Comportamento del servocomando servocomando problema ripristino Apprendimento corsa Apprendimento automatico (DIP n. 7 corsa manuale (DIP OFF) n. 7 ON) Il servocomando Il servocomando spinge e tira 2 volte spinge e tira 2 volte (scontro inatteso) per... - Page 7 Typical trouble LEDs Reset N° Error Actuator use Actuator behaviour shooting behaviour procedure condition Automatic calibration Manual calibration (DIP N. 7 OFF) (DIP N. 7 ON) The actuator pushes/pulls The actuator pushes/pulls 2 2 times (unexpected stall) times against endpoint during trying to remove the possible calibration and the actuator Remove...
- Page 8 COMPORTAMENTO STANDARD dei LED / STANDARD LEDs BEHAVIOUR Scheda inferiore di controllo Lower electronic control board N° LEDs behaviour Actuator status N° Comportamento LED Stato servocomando The actuator arrived at the extreme point Il servocomando è arrivato all’estremo GREEN ON VERDE FISSO of the stroke della corsa appresa...
