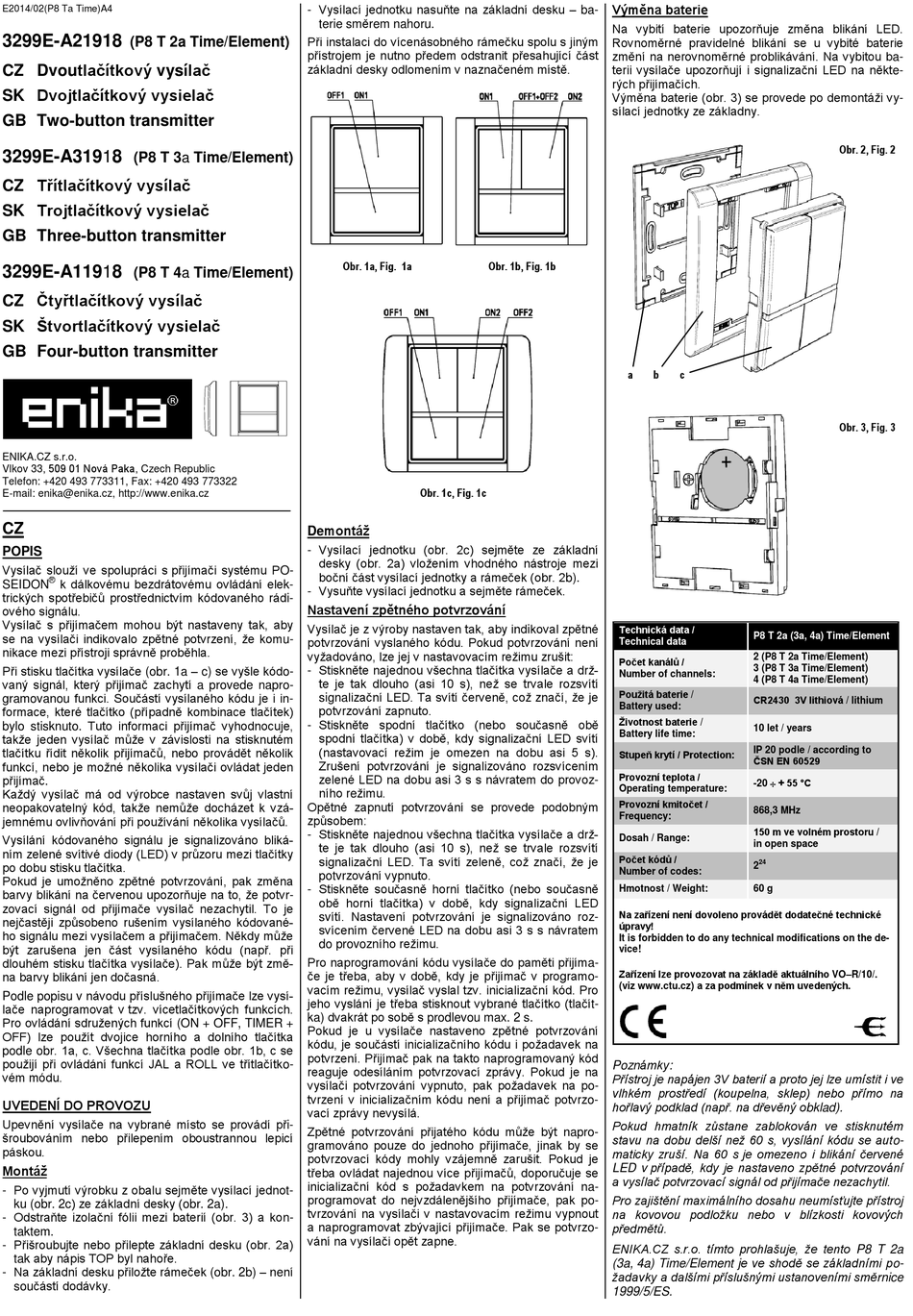

enika 3299E-A21918 Quick Start Manual

E2014/02(P8 Ta Time)A4
3299E-A21918
(P8 T 2a Time/Element)

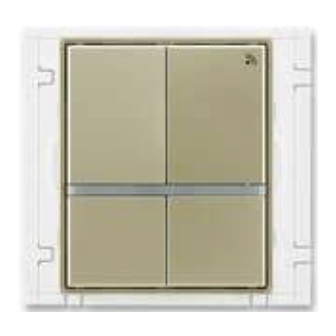

CZ Dvoutlačítkový vysílač
SK Dvojtlačítkový vysielač
GB Two-button transmitter
3299E-A31918
(P8 T 3a Time/Element)
CZ Třítlačítkový vysílač
SK Trojtlačítkový vysielač
GB Three-button transmitter
3299E-A11918
(P8 T 4a Time/Element)
CZ Čtyřtlačítkový vysílač
SK Štvortlačítkový vysielač
GB Four-button transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač slouží ve spolupráci s přijímači systému PO-
®
k dálkovému bezdrátovému ovládání elek-
SEIDON
trických spotřebičů prostřednictvím kódovaného rádi-
ového signálu.
Vysílač s přijímačem mohou být nastaveny tak, aby
se na vysílači indikovalo zpětné potvrzení, že komu-
nikace mezi přístroji správně proběhla.
Při stisku tlačítka vysílače (obr. 1a – c) se vyšle kódo-
vaný signál, který přijímač zachytí a provede napro-
gramovanou funkci. Součástí vysílaného kódu je i in-
formace, které tlačítko (případně kombinace tlačítek)
bylo stisknuto. Tuto informaci přijímač vyhodnocuje,
takže jeden vysílač může v závislosti na stisknutém
tlačítku řídit několik přijímačů, nebo provádět několik
funkcí, nebo je možné několika vysílači ovládat jeden
přijímač.
Každý vysílač má od výrobce nastaven svůj vlastní
neopakovatelný kód, takže nemůže docházet k vzá-
jemnému ovlivňování při používání několika vysílačů.
Vysílání kódovaného signálu je signalizováno bliká-
ním zelené svítivé diody (LED) v průzoru mezi tlačítky
po dobu stisku tlačítka.
Pokud je umožněno zpětné potvrzování, pak změna
barvy blikání na červenou upozorňuje na to, že potvr-
zovací signál od přijímače vysílač nezachytil. To je
nejčastěji způsobeno rušením vysílaného kódované-
ho signálu mezi vysílačem a přijímačem. Někdy může
být zarušena jen část vysílaného kódu (např. při
dlouhém stisku tlačítka vysílače). Pak může být změ-
na barvy blikání jen dočasná.
Podle popisu v návodu příslušného přijímače lze vysí-
lače naprogramovat v tzv. vícetlačítkových funkcích.
Pro ovládání sdružených funkcí (ON + OFF, TIMER +
OFF) lze použít dvojice horního a dolního tlačítka
podle obr. 1a, c. Všechna tlačítka podle obr. 1b, c se
použijí při ovládání funkcí JAL a ROLL ve třítlačítko-
vém módu.
UVEDENÍ DO PROVOZU
Upevnění vysílače na vybrané místo se provádí při-
šroubováním nebo přilepením oboustrannou lepicí
páskou.
Montáţ
- Po vyjmutí výrobku z obalu sejměte vysílací jednot-
ku (obr. 2c) ze základní desky (obr. 2a).
- Odstraňte izolační fólii mezi baterií (obr. 3) a kon-
taktem.
- Přišroubujte nebo přilepte základní desku (obr. 2a)
tak aby nápis TOP byl nahoře.
- Na základní desku přiložte rámeček (obr. 2b) – není
součástí dodávky.
- Vysílací jednotku nasuňte na základní desku – ba-
terie směrem nahoru.
Při instalaci do vícenásobného rámečku spolu s jiným
přístrojem je nutno předem odstranit přesahující část
základní desky odlomením v naznačeném místě.
Obr. 1a, Fig. 1a
Obr. 1c, Fig. 1c
Demontáţ
- Vysílací jednotku (obr. 2c) sejměte ze základní
desky (obr. 2a) vložením vhodného nástroje mezi
boční část vysílací jednotky a rámeček (obr. 2b).
- Vysuňte vysílací jednotku a sejměte rámeček.
Nastavení zpětného potvrzování
Vysílač je z výroby nastaven tak, aby indikoval zpětné
potvrzování vyslaného kódu. Pokud potvrzování není
vyžadováno, lze jej v nastavovacím režimu zrušit:
- Stiskněte najednou všechna tlačítka vysílače a drž-
te je tak dlouho (asi 10 s), než se trvale rozsvítí
signalizační LED. Ta svítí červeně, což značí, že je
potvrzování zapnuto.
- Stiskněte spodní tlačítko (nebo současně obě
spodní tlačítka) v době, kdy signalizační LED svítí
(nastavovací režim je omezen na dobu asi 5 s).
Zrušení potvrzování je signalizováno rozsvícením
zelené LED na dobu asi 3 s s návratem do provoz-
ního režimu.
Opětné zapnutí potvrzování se provede podobným
způsobem:
- Stiskněte najednou všechna tlačítka vysílače a drž-
te je tak dlouho (asi 10 s), než se trvale rozsvítí
signalizační LED. Ta svítí zeleně, což značí, že je
potvrzování vypnuto.
- Stiskněte současně horní tlačítko (nebo současně
obě horní tlačítka) v době, kdy signalizační LED
svítí. Nastavení potvrzování je signalizováno roz-
svícením červené LED na dobu asi 3 s s návratem
do provozního režimu.
Pro naprogramování kódu vysílače do paměti přijíma-
če je třeba, aby v době, kdy je přijímač v programo-
vacím režimu, vysílač vyslal tzv. inicializační kód. Pro
jeho vyslání je třeba stisknout vybrané tlačítko (tlačít-
ka) dvakrát po sobě s prodlevou max. 2 s.
Pokud je u vysílače nastaveno zpětné potvrzování
kódu, je součástí inicializačního kódu i požadavek na
potvrzení. Přijímač pak na takto naprogramovaný kód
reaguje odesíláním potvrzovací zprávy. Pokud je na
vysílači potvrzování vypnuto, pak požadavek na po-
tvrzení v inicializačním kódu není a přijímač potvrzo-
vací zprávy nevysílá.
Zpětné potvrzování přijatého kódu může být napro-
gramováno pouze do jednoho přijímače, jinak by se
potvrzovací kódy mohly vzájemně zarušit. Pokud je
třeba ovládat najednou více přijímačů, doporučuje se
inicializační kód s požadavkem na potvrzování na-
programovat do nejvzdálenějšího přijímače, pak po-
tvrzování na vysílači v nastavovacím režimu vypnout
a naprogramovat zbývající přijímače. Pak se potvrzo-
vání na vysílači opět zapne.
Výměna baterie
Na vybití baterie upozorňuje změna blikání LED.
Rovnoměrné pravidelné blikání se u vybité baterie
změní na nerovnoměrné problikávání. Na vybitou ba-
terii vysílače upozorňují i signalizační LED na někte-
rých přijímačích.
Výměna baterie (obr. 3) se provede po demontáži vy-
sílací jednotky ze základny.
Obr. 1b, Fig. 1b
a b
Technická data /
Technical data
Počet kanálů /
Number of channels:
Pouţitá baterie /
Battery used:
Ţivotnost baterie /
Battery life time:
Stupeň krytí / Protection:
Provozní teplota /
Operating temperature:
Provozní kmitočet /
Frequency:
Dosah / Range:
Počet kódů /
Number of codes:
Hmotnost / Weight:
Na zařízení není dovoleno provádět dodatečné technické
úpravy!
It is forbidden to do any technical modifications on the de-
vice!
Zařízení lze provozovat na základě aktuálního VO–R/10/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
Poznámky:
Přístroj je napájen 3V baterií a proto jej lze umístit i ve
vlhkém prostředí (koupelna, sklep) nebo přímo na
hořlavý podklad (např. na dřevěný obklad).
Pokud hmatník zůstane zablokován ve stisknutém
stavu na dobu delší než 60 s, vysílání kódu se auto-
maticky zruší. Na 60 s je omezeno i blikání červené
LED v případě, kdy je nastaveno zpětné potvrzování
a vysílač potvrzovací signál od přijímače nezachytil.
Pro zajištění maximálního dosahu neumísťujte přístroj
na kovovou podložku nebo v blízkosti kovových
předmětů.
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T 2a
(3a, 4a) Time/Element je ve shodě se základními po-
žadavky a dalšími příslušnými ustanoveními směrnice
1999/5/ES.
Obr. 2, Fig. 2
c
Obr. 3, Fig. 3
P8 T 2a (3a, 4a) Time/Element
2 (P8 T 2a Time/Element)
3 (P8 T 3a Time/Element)
4 (P8 T 4a Time/Element)
CR2430 3V lithiová / lithium
10 let / years
IP 20 podle / according to
ČSN EN 60529
-20  + 55 °C
868,3 MHz
150 m ve volném prostoru /
in open space
24
2
60 g
