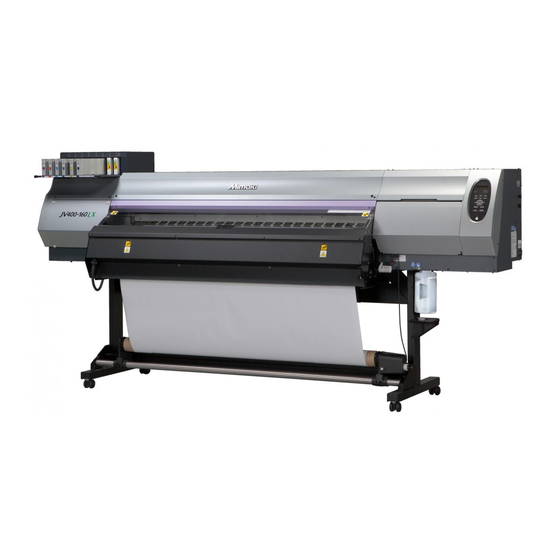

MIMAKI JV400-130LX Note

JV400-130LX/160LX
メディアセット時の注意事項
取扱説明書の第 2 章 「メディアをセットする」 でロールメディアまたはリーフメディアをセットする際の注意を以下
に示します。
本紙をお読みになり、十分理解してから、正しくメディアをセットしてください。
• メディアのセットに誤りがある場合、ヘッド破損の原因になります。

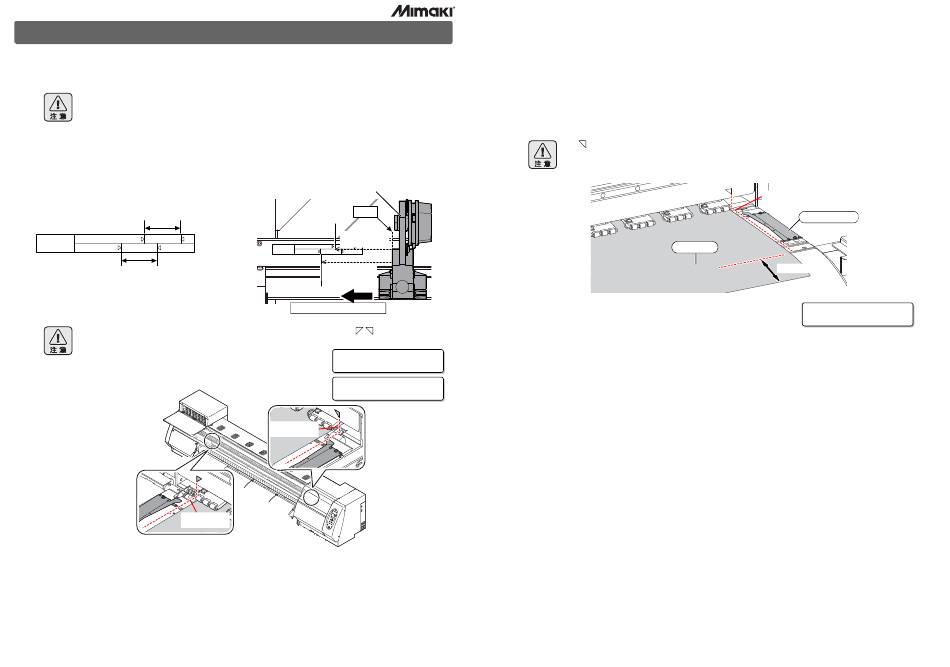

(1) ロールホルダを正しい位置にセットしてください。
⇒ロールメディア：取扱説明書 P.2-8 手順 1
本体背面の左側ロールホルダ（本体正面から見てメディアの右端）は、紙管のサイズ（2 インチまたは 3 インチ）に
よって固定する位置が決まります。下記に従い、正しい位置にセットしてください。
基準位置がこの範囲内に
入るように、ロールホル
*1
ダをセットすること。
3 Inch Roll Media
Roll Holder
Set Position
2 Inch Roll Media
⇒別紙「ロールメディアセット手順の注意事項」も参照してください。
*1) 本装置でセット可能な最大幅のメディアを使用する場合、 メディア幅が
にセットしてください。
• メディアが規定位置より左右に寄っていると、メディア検出後、
次の警告を表示してお知らせします。メディアをセットし直して
ください。
これより外側に
セットしない
ロールホルダー
基準
3inch 紙管使用時
セット位置
Roll Holder 3 Inch Roll Media
Set Position
2 Inch Roll Media
2inch 紙管使用時
セット位置
ロールホルダー側（本体背面）
より内側になるよう
E R R O R 5 1 6
メテ゛ ィア イチ ミキ゛ スキ゛マス
E R R O R 5 1 6
メテ゛ ィア イチ ヒタ ゛ リ スキ゛マス
これより外側に
セットしない
(2) メディアが斜行しないようにセットしてください。
⇒ロールメディア：取扱説明書 P.2-9 手順 8,9
軽くロックがかかる位置まで、ロールメディアを静かに引き出します。
その位置で、メディアを均等に引き出すようメディアの数箇所を軽く引っ張ります。
このとき、ロックが解除されないようにしてください。
確認後、クランプレバーを下げます。
(3) メディア押さえの位置を確認してください。
⇒ロールメディア：取扱説明書 P.2-10 手順 11
正しくセットされると、右側のメディア押さえは下図の位置となります。
•
より外側にメディアをセットしないでください。メディアが斜行した場合、メディアが浮き上
がりヘッドを破損する原因になります。
• メディアは、 プラテンの黒い部分に 40mm 程度出した状態でセットしてください。 これよ
り短いと、 メディア検出ができない場合があります。
•
•
メディアが規定位置より右に寄っていると、メディア検出
後、警告が表示されてセットし直しとなります。
© 2013 MIMAKI ENGINEERING CO., LTD. Allright reserved.
リーフメディア：取扱説明書 P.2-13 手順 4
これより外側に
セットしない
メディア押さえ
メディア
40mm 程度
E R R O R 5 1 6
メテ゛ ィア イチ ミキ゛ スキ゛マス
D202313-11-22102013
IT
FW: 2.5
