treesse GHOST PLUS Shadow Quick Start Manual page 3

Shadow
cm201x162 h.82

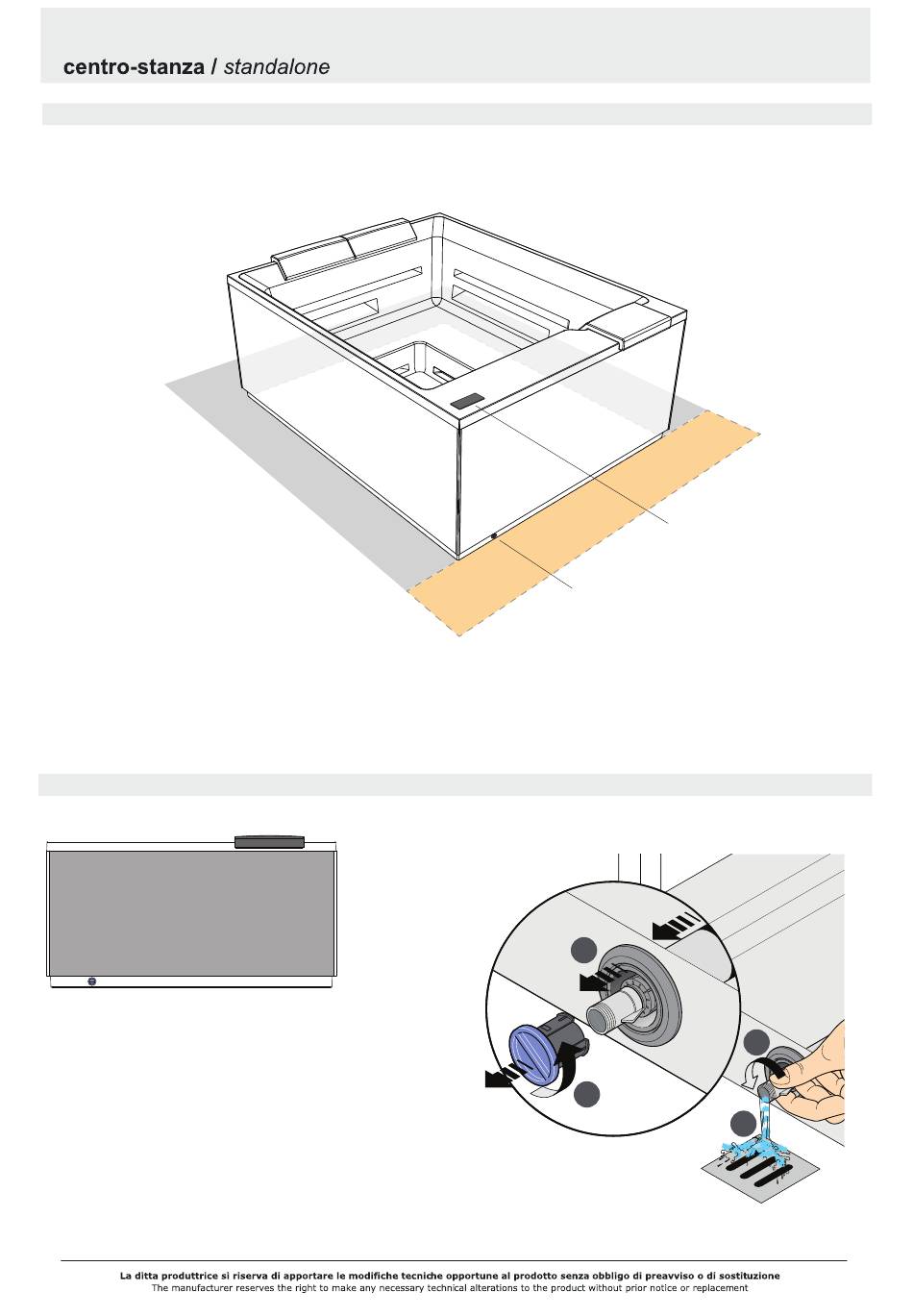

Installazione freestanding / freestanding installation
A
B
lato comando/impianti
control/systems side
PANNELLO COMANDI
Control panel
VALVOLA DI SCARICO
Draining valve
A
> spazio tecnico obbligatorio di 50cm (lato impianti) / mandatory technical space of 50cm (system side)
B
> spazio tecnico consigliato di 50cm per ispezione perimetrale / recommended technical space of 50cm for perimeter inspection.
Operazioni di scarico / Drainage system
1
VALVOLA DI SCARICO
Draining valve
3
Operazioni di scarico minipiscina 2
Lo svuotamento avviene effettuando le operazioni
4
indicate nella figura a lato:
1 - Estrarre la manopola;
2 - Svitare il tappo;
3 - Allentare la valvola di ritenuta;
4 - L'acqua fuoriesce.
