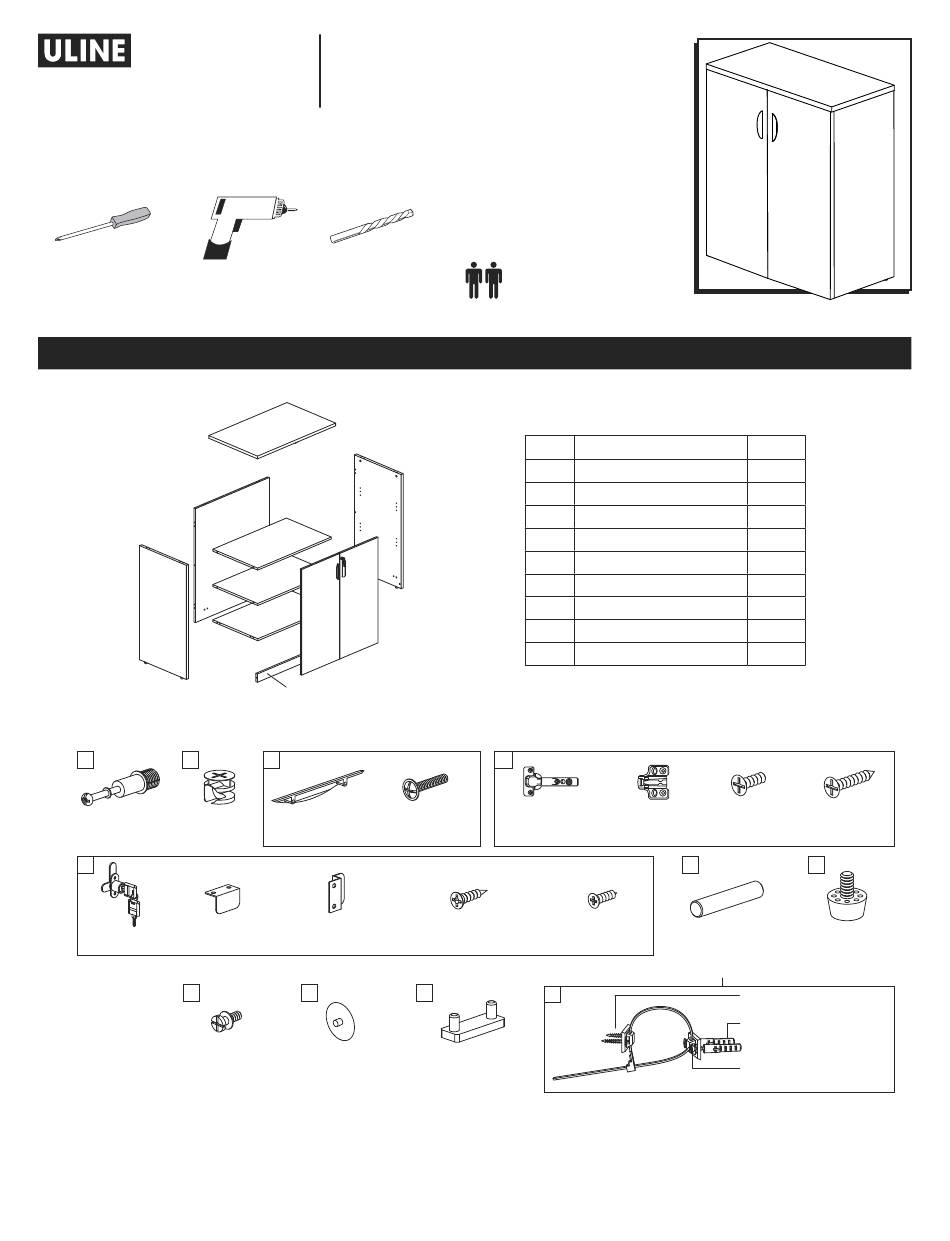

H-9188
2 DOOR 42" OFFICE
STORAGE CABINET
TOOLS NEEDED
Phillips Screwdriver
(Optional)
1
A
B
Cam Lock Pin
Cam Lock
x 23
x 23
E
L-Bracket x 1
Lock x 1
H
Shelf Dowel x 8
PAGE 1 OF 15
1-800-295-5510
uline.com
Drill
5/16" Drill Bit
(Optional)
3
5
2
7
7
9
4
8
6
C
Handle x 2
M4 x 22 mm
Screw x 4
S-Bracket x 1
I
Cam Lock
Cap x 23
Two Person Assembly
Recommended
PARTS
#
DESCRIPTION
1
Left Side Panel
2
Right Side Panel
3
Top Panel
4
Bottom Panel
5
Back Panel
6
Skirt Panel
7
Shelf
8
Left Door
9
Right Door
D
Frame Hinge
Wing x 4
M3.5 x 16 mm
M3 x 12 mm
Screw x 2
Screw x 4
J
K
Door Plug x 1
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
QTY
1
1
1
1
1
1
2
1
1
Door Hinge
M4 x 10 mm
Wing x 4
Screw x 8
F
Dowel x 22
Adjustable Glide
Wall Anchor Kit
M4 x 20 mm Screw x 2
Plastic Anchor x 2
M4 x 40 mm Screw x 2
M4 x 14 mm
Screw x 16
G
x 4
0721 IH-9188
Advertisement
Related Manuals for U-Line H-9188
Summary of Contents for U-Line H-9188
- Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. H-9188 1-800-295-5510 uline.com 2 DOOR 42" OFFICE STORAGE CABINET TOOLS NEEDED Two Person Assembly Phillips Screwdriver Drill 5/16" Drill Bit Recommended (Optional) (Optional) PARTS DESCRIPTION Left Side Panel...
- Page 2 ASSEMBLY NOTE: Assemble unit on a smooth, non-marring 2. Insert cam lock pins (A) and dowels (F) into back panel. Insert cam locks (B) into bottom panel. Attach surface to prevent scratching. Check that all parts are included. bottom panel and tighten cam locks using a Phillips head screwdriver.
- Page 3 ASSEMBLY CONTINUED 4. Insert cam lock pins (A) and dowels (F) into left side Insert cam lock pins (A) and dowels (F) into top panel. Insert cam locks (B) into bottom panel, back panel. Insert cam locks (B) into back panel, right panel and skirt panel.
- Page 4 ASSEMBLY CONTINUED 9. Place left door and right door panels on a smooth, 13. Using two people, hold door panel in line with non-marring surface to prevent scratching. Snap side panel. Attach hinge to side panel using four door hinge wing and frame hinge wing together. M4 x 14 mm screws.
- Page 5 ASSEMBLY CONTINUED WALL ANCHOR 1. Attach one bracket of wall anchor (K) to back of top panel using two M4 x 20 mm screws. Mark holes on wall where plastic anchors are to be located. Drill holes using 5/16" drill bit. Mount opposite bracket of wall anchor to wall with two M4 x 40 mm screws and two M8 x 36 mm plastic anchors.
- Page 6 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-9188 800-295-5510 uline.mx GABINETE PARA ALMACENAMIENTO CON 2 PUERTAS – 42" HERRAMIENTAS NECESARIAS Se Recomienda Armar Desarmador de Cruz Taladro Broca de 5/16” Entre Dos Personas (Opcional) (Opcional) PARTES DESCRIPCIÓN...
- Page 7 ENSAMBLE NOTA: Ensamble la unidad sobre una 2. Inserte los pasadores para tuercas de leva (A) y los taquetes (F) en el panel posterior. Inserte las tuercas superficie lisa que no deje marcas para evitar rayones. Verifique que todas las partes estén de leva (B) en el panel inferior.
- Page 8 CONTINUACIÓN DEL ENSAMBLE 4. Inserte los pasadores para tuercas de leva (A) y los Inserte los pasadores para tuercas de leva (A) y los taquetes (F) en el panel lateral izquierdo. Inserte taquetes (F) en el panel superior. Inserte las tuercas las tuercas de leva (B) en el panel inferior, el de leva (B) en el panel posterior, el panel lateral panel posterior y el zoclo.
- Page 9 CONTINUACIÓN DEL ENSAMBLE 9. Coloque los paneles de la puerta izquierda y 13. Entre dos personas, sostengan el panel de la derecha sobre una superficie lisa que no deje puerta alineado con el panel lateral. Fije la bisagra marcas para evitar rayones. Ensamble la bisagra al panel lateral usando cuatro tornillos M4 x 14 de ala para puerta con la bisagra de ala para mm.
- Page 10 CONTINUACIÓN DEL ENSAMBLE ANCLAJE PARA PARED Fije un soporte del anclaje para pared (K) a la parte posterior del panel superior con dos tornillos M4 x 20 mm. Marque los orificios en la pared donde se colocarán los anclajes de plástico. Taladre los orificios utilizando la broca de 5/16".
-
Page 11: Outils Requis
H-9188 1-800-295-5510 uline.ca ARMOIRE DE RANGEMENT DE BUREAU – 42 PO, 2 PORTES OUTILS REQUIS Montage à deux Tournevis cruciforme Perceuse Mèche de perceuse personnes recommandé (optionnel) de 5/16 po (optionnel) PIÈCES DESCRIPTION QTÉ Panneau latéral gauche Panneau latéral droit Panneau supérieur... -
Page 12: Montage
MONTAGE REMARQUE : Montez l'armoire sur une surface 2. Insérez des goujons d'excentrique (A) et des chevilles (F) dans le panneau arrière. Insérez des lisse qui ne marque pas afin d’éviter les rayures. Vérifiez que toutes les pièces sont incluses. excentriques (B) dans le panneau inférieur. Fixez le panneau inférieur et serrez les excentriques avec le IMPORTANT! Tournez l'excentrique de 1/4 de tournevis cruciforme. - Page 13 MONTAGE SUITE 4. Insérez des goujons d'excentrique (A) et des Insérez des goujons d'excentrique (A) et des chevilles (F) dans le panneau latéral gauche. chevilles (F) dans le panneau supérieur. Insérez Insérez des excentriques (B) dans le panneau des excentriques (B) dans le panneau arrière, le inférieur, le panneau arrière et le panneau de base.
- Page 14 MONTAGE SUITE 9. Placez les portes gauche et droite sur une surface 13. Tenez la porte à deux au niveau du panneau latéral. lisse qui ne marque pas pour éviter les rayures. Fixez la charnière au panneau latéral avec quatre Emboîtez le bras de charnière de la porte et le vis M4 x 14 mm.
- Page 15 MONTAGE SUITE ANCRAGE MURAL Fixez un support d'ancrage mural (K) à l'arrière du panneau supérieur avec deux vis M4 x 20 mm. Marquez l'emplacement des trous sur le mur pour les ancrages en plastique. Percez les trous en utilisant la mèche de perceuse de 5/16 po. Fixez le support d'ancrage mural correspondant au mur avec deux vis M4 x 40 mm et deux ancrages en plastique M8 x 36 mm.
