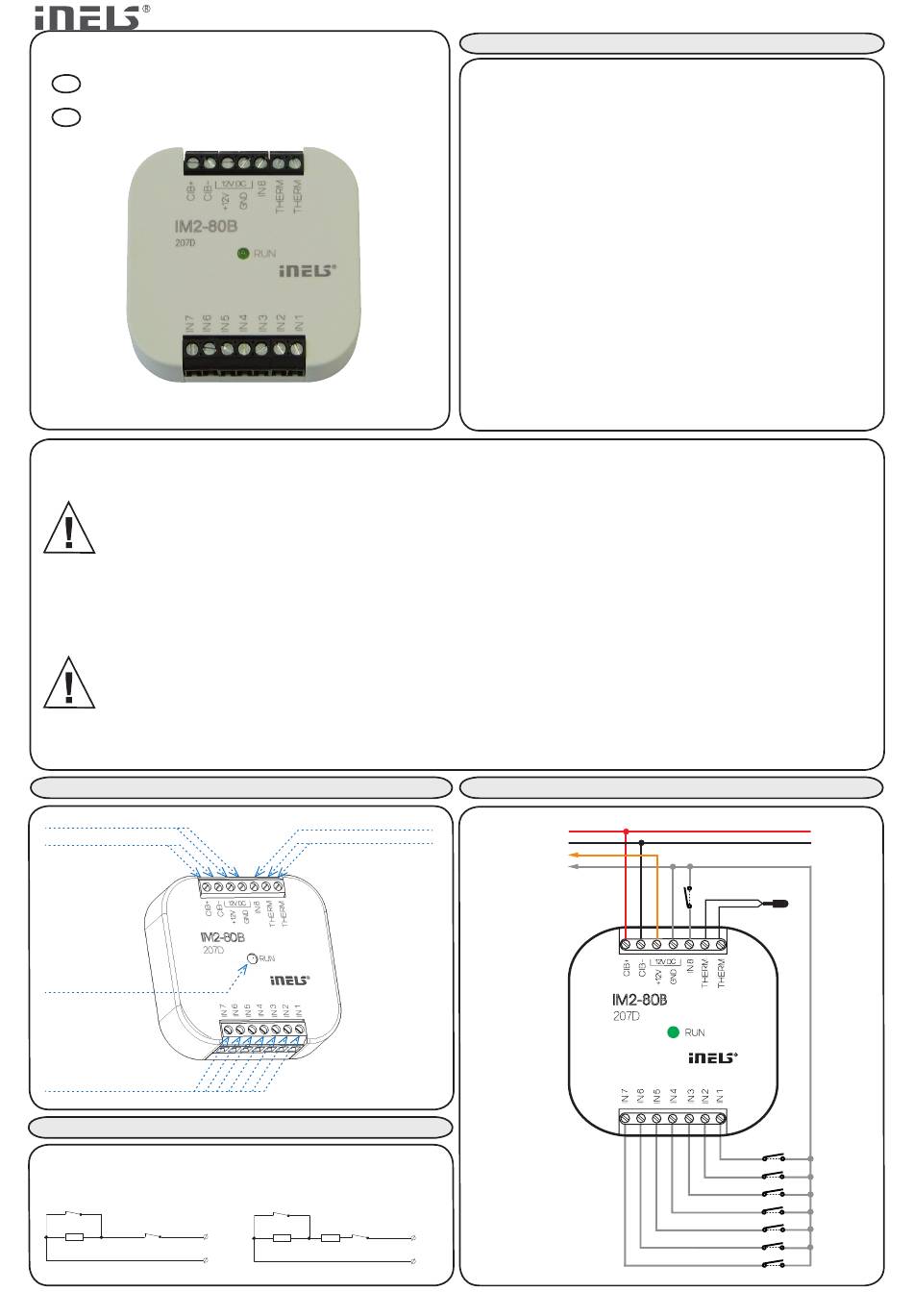

iNels IM2-80B Insruction Manual

ИнструкцИя по прИмененИю / MANUAL INSRUCTIONS
Элемент входа IM2-80B
RU
Input module IM2-80B
EN
перед установкой и введением в эксплуатацию устройства внимательно ознакомьтесь с инструкцией по установке. последняя
содержит рекомендации по установке устройства и его использованию. Инструкция должна быть частью электромонтажной
документации. Инструкцию по установке вы можете найти также на интернет страницах www.inels.com. Внимание, существует
опасность поражения электротоком! монтаж и подключение могут проводить только специалисты, имеющие соответствующую
профессиональную электроквалификацию при соблюдении действующих инструкций. не прикасайтесь к частям устройства, которые
находятся под напряжением. опасно для жизни. при установке, обслуживании, ремонте необходимо следовать инструкциям по
безопасности, нормам и профессинальным установкам о работе с электрооборудованием. перед началом работы с устройством
необходимо, чтобы все провода, подключенные части и клеммы находились не под напряжением. Эта инструкция содержит только
общие установки, которые должны быть применены в рамках настоящего использования. регулярно проверяйте (при выключенном
напряжении) затяжку клемм.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is
designated for mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction
manual can be also found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done
only by a professional with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of
the device that are energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe
safety regulations, norms, directives and special regulations for working with electrical equipment. Before you start working with the device, it
is essential to have all wires, connected parts, and terminals de-energized. This instruction manual contains only general directions which need
to be applied in a particular installation. Input unit IM-80B can be mounted in a standard way into a flush-mounted wiring box. Minimal depth
of the box is 40 mm. In the course of inspections and maintenance, always check (while de-energized) if terminals are tightened.
описание изделия / Description of device
Выходное напряжение 12 V DC
Output voltage 12VDC
Информ. шина CIB
Data bus CIB
LED - индикация
состояния элемента
LED - indication of
unit´s state
управл. входы 1-7
Control inputs 1-7
Балансировка входа / Input balancing
простая / Single:
ALARM
TAMPER
2k2
INx
GND
IM2-80B
3110-02-001 Rev.: 1
управляющий вход 8
Control input 8
Вход температурного сенсора
Input for thermo sensor
Двойная / Double:
ALARM
TAMPER
1k1 1k1
INx
GND
Характеристика / Characteristics
- предназначены для подключения 8 приборов с блок-контактами
(такие как выключатели, переключатели, кнопки, PIR сенсоры,
пожарные, газовые детекторы и другое)
- Входы IN1 - IN5 у IM2-80B можно использовать и как
сбалансированные (для EZS).
- Элемент генерирует напряжение питания 12V DC/75 mA для
питания внешних сенсоров EZS, также можно подключить PIR
сенсоры,пожарные сенсоры, детекторы газа и др.
- Элементы оснащены входом для подключения температур. сенсора
TC/TZ.
- контакты внешних элементов, подключенных к входам могут
быть замыкающие или размыкающие - соответственно могут быть
настроены в конфигурационном программном обеспечении IDM.
- предназначены для размещения в монтажных коробках.
- Designed for connection of 8 devices with potential-less contacts
(switches, buttons, PIR sensors, fi re and gas detectors etc. ).
- Inputs IN1 - IN5 of IM2-80B can be used as balanced inputs for alarm
detectors.
- Units generate output supply voltage of 12V DC/75 mA for supplying
external alarm detectors.
- Units have input for thermo sensor TC/TZ.
- Units are designed for mounting into a installation box.
подключение / Connection
CIB+
CIB -
+12V
Для питания
GND
внеш. сенсоров
EZS 12V DC /
max. 75 mA /
To supply power
of external
alarm detectors
12V DC / max.
75 mA
Tермосенсор
Thermo sensor
