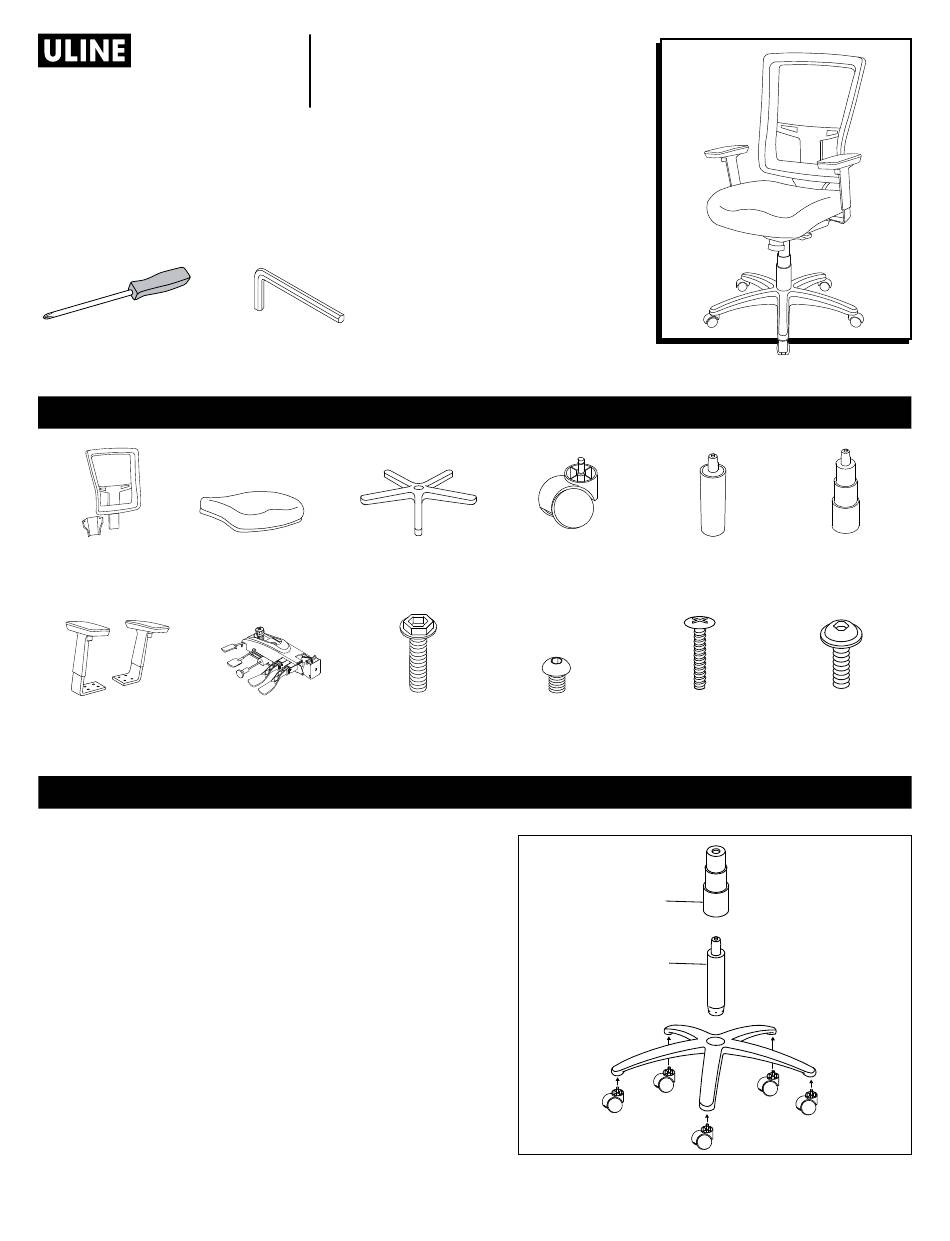

H-7690
ERGO MESH CHAIR
TOOL NEEDED
Phillips Screwdriver
Back Support with
Seat Cushion x 1
Connector Plate x 1
Armrest x 2
1.
Insert casters into legs of five-star base. Turn base
right side up. Insert gas lift into center of base and
place dust cover over gas lift. (See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
TOOL INCLUDED
Allen Wrench
5-Star Base x 1
Mechanism x 1
Bolt x 14
6 x 24 mm
PARTS
Caster x 5
Bolt x 1
8 x 10 mm
ASSEMBLY
Figure 1
Dust Cover
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Gas Lift x 1
Bolt x 2
4 x 20 mm
Gas Lift
Dust Cover x 1
Bolt x 1
10 x 23 mm
1023 IH-7690
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-7690BL
Summary of Contents for U-Line H-7690BL
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-7690 1-800-295-5510 uline.com ERGO MESH CHAIR TOOL NEEDED TOOL INCLUDED Allen Wrench Phillips Screwdriver PARTS Back Support with Seat Cushion x 1 5-Star Base x 1 Caster x 5 Gas Lift x 1 Dust Cover x 1 Connector Plate x 1...
- Page 2 ASSEMBLY CONTINUED 2. Insert post into slot in back support. Use one 5. Insert back support post into socket in mechanism 8 x 10 mm bolt to secure. (See Figure 2) on bottom of seat cushion. Use one 10 x 23 mm bolt to secure.
-
Page 3: Chair Adjustments
CHAIR ADJUSTMENTS Back Angle – To tilt the back, lift the lever and move 7. Tilt Tension – To increase tilt tension, turn knob freely. To lock tilt position, push lever down while clockwise. To decrease tilt tension, turn knob sitting at preferred angle. -
Page 4: Herramienta Necesaria
H-7690 800-295-5510 uline.mx SILLA ERGONÓMICA DE MALLA HERRAMIENTA NECESARIA HERRAMIENTA INCLUIDA Llave Allen Desarmador de Cruz PARTES 1 Respaldo con 1 Asiento 1 Base Estrella 5 Ruedas 1 Pistón de Gas 1 Cubierta para Kit de Instalación Polvo 2 Descansabrazos 1 Mecanismo 14 Pernos 1 Perno... - Page 5 CONTINUACIÓN DE ENSAMBLE 2. Inserte el poste dentro de las ranuras en el respaldo. 5. Inserte el poste para el respaldo en el soporte Use un perno de 8 x 10 mm (10) para asegurarlo. que está en el mecanismo en la parte inferior del (Vea Diagrama 2) asiento.
- Page 6 AJUSTES DE LA SILLA 1. Ajuste del Ángulo del Respaldo – Para inclinar el inclínese hacia adelante. Podría requerir mayor respaldo, suba la palanca y muévalo libremente. fuerza si está reclinado. Para detener la inclinación Para bloquear la posición de inclinación, empuje la hacia adelante, reclínese y empuje la palanca (6) palanca hacia abajo mientras está...
-
Page 7: Montage
H-7690 1-800-295-5510 uline.ca CHAISE EN MAILLE ERGONOMIQUE OUTIL REQUIS OUTIL INCLUS Clé Allen Tournevis cruciforme PIÈCES Dossier avec Siège x 1 Base à 5 branches Roulette x 5 Vérin pneumatique Couvercle plaque de antipoussière x 1 connexion x 1 Accoudoir x 2 Mécanisme x 1 Boulon x 14 Boulon x 1... - Page 8 MONTAGE SUITE 2. Insérez le montant dans le dossier. Fixez avec une 5. Insérez le montant du dossier dans l'emboîture du boulon de 8 x 10 mm. (Voir Figure 2) mécanisme située sous le siège. Fixez avec une boulon de 10 x 23 mm. Placez le couvercle sur le REMARQUE : Insérez le montant de sorte que le montant et fixez avec deux boulons de 4 x 20 mm et côté...
- Page 9 RÉGLAGES DE LA CHAISE Dossier inclinable – Pour incliner le dossier, soulevez l'arrière puis penchez-vous vers l'avant. Il sera peut- le levier afin qu'il puisse bouger librement. Pour être nécessaire d'utiliser plus de force pour vous verrouiller la position d'inclinaison, abaissez le levier pencher en arrière.
