Activer ACT™
Tidal I Guide d'utilisation, d'entretien et d'installation

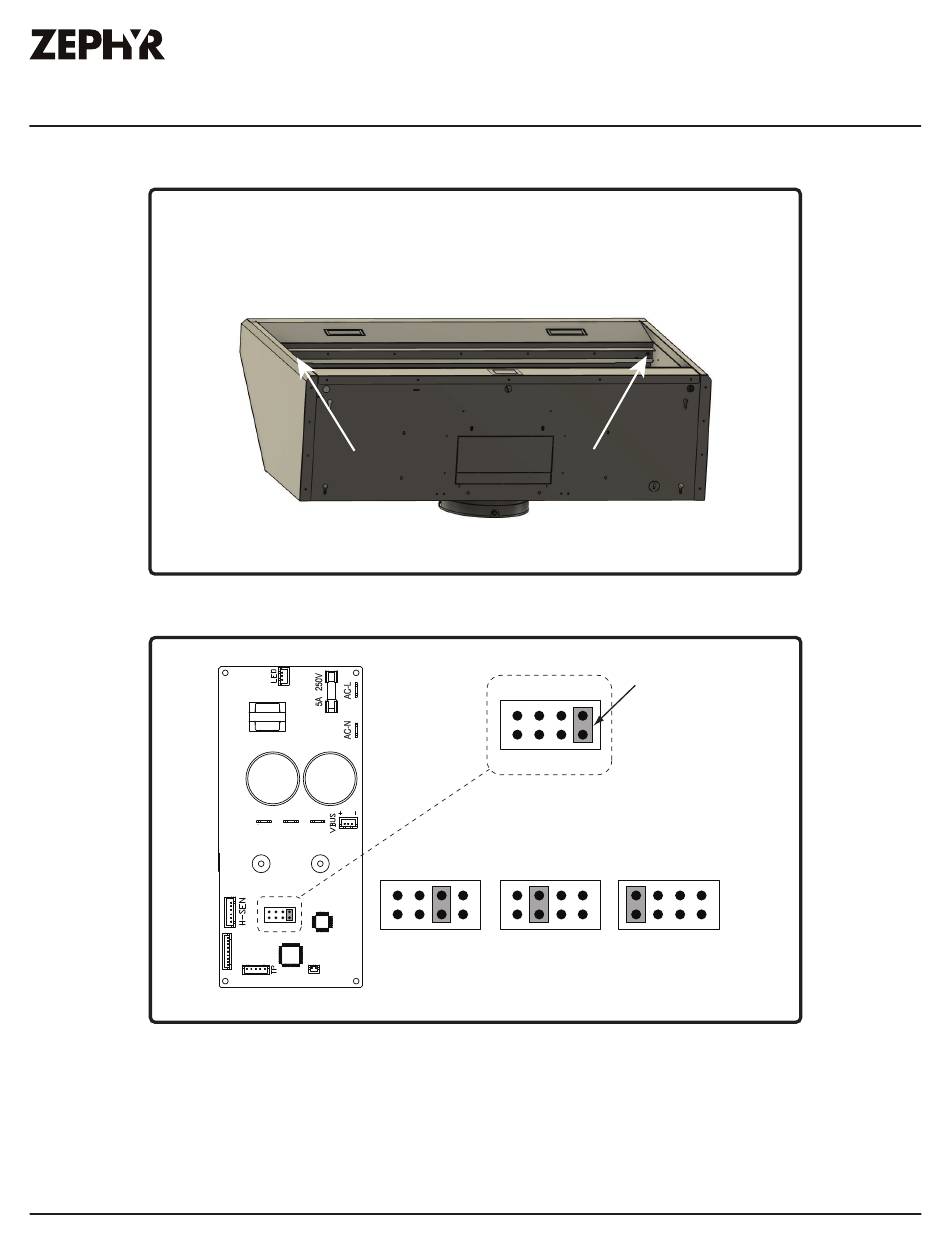

1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux
d'espacement par 2 vis pour chaque panneau d'espacement.
3. Retirez les 4 vis fixant le panneau lumineux.
2 4 6 8
1 3 5 7
Débit maximal du
ventilateur, 590
Carte de circuits imprimés
FIG. J
Broches de cavaliers
2 4 6 8
1 3 5 7
C a va l i e r 7 - 8
POSITION PAR DÉFAUT
2 4 6 8 2 4 6 8
1 3 5 7 1 3 5 7
Cavalier 5-6 Cavalier 3-4
Débit maximal du
ventilateur, 390
FIG. K
Conversion ACT™
Cavalier de
plastique
2 4 6 8
1 3 5 7
Cavalier 1-2
Débit maximal du
ventilateur, 290
33
