Installation de deux ventilateurs PBD-1300B
REMARQUE: Pour fixer l'adaptateur de transition de 10 po au haut de la hotte, une découpe de 14-1/2
po de largeur x 10-1/2 po de profondeur devra être faite dans le bas de l'armoire.
Si les dimensions internes de l'armoire empêchent cette taille de découpe, alors l'adaptateur de
transition de 10 pouces peut être monté sur le bas de l'armoire plutôt que sur le haut de la hotte.
Les dimensions de la découpe pour ce type d'installation sont de 13-1/4 po de largeur x 6-1/4 po de
profondeur.
Tidal II Guide d'utilisation, d'entretien et d'installation
Instructions d'installation

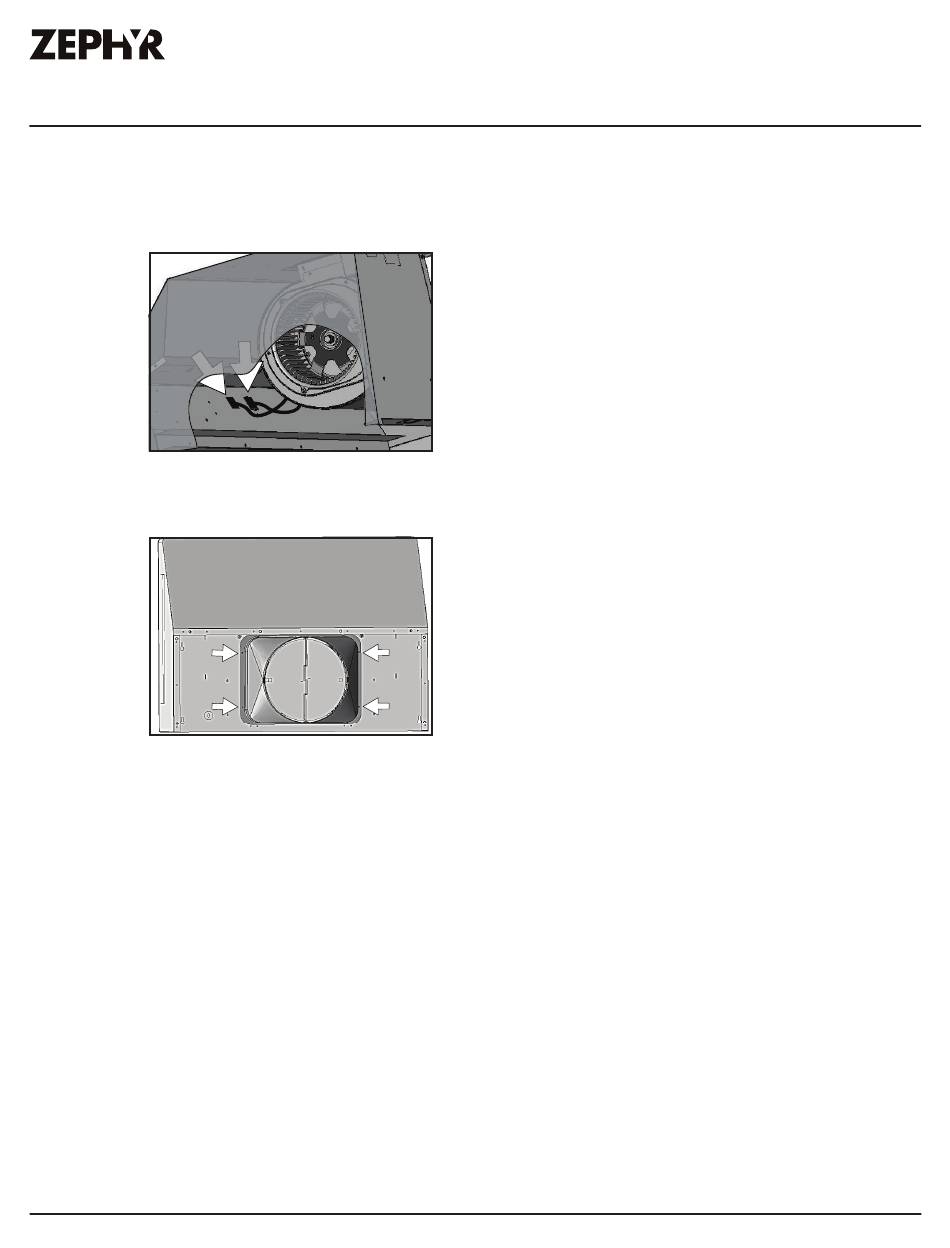

9. Reportez-vous à la section
page 32-33 pour cette étape.
Connectez le câblage du
double ventilateur, y compris
les deux fiches du ventilateur,
le connecteur à 6 broches
du câble du ventilateur (E),
le câble du commutateur du
ventilateur double (H), le cordon
d'alimentation noir à une broche
du double ventilateur (K) et le
cordon d'alimentation blanc à
une broche (F) au PCB double
ventilateur.
10. Placez l'adaptateur rond de 10 po
(inclus avec le PBD-1300B) sur le
dessus de la hotte et fixez-le avec
(4) vis M3,5 x 8.
