DoorHan GC2 Installation And Operation Manual

1. НАЗНАЧЕНИЕ

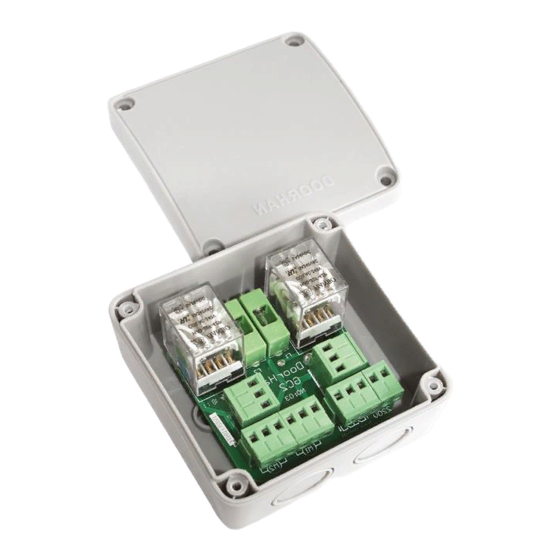

Устройство группового управления (УУ) GC2 предназначено для одновременного
или раздельного управления несколькими электроприводами (до 2-х) от централь-
ного выключателя. Несколько УУ можно объединять в группы управления 4-ю, 8-ю
и более электроприводами с одним или несколькими центральными выключателя-
ми. Устройство обладает функцией защиты от перегрузки и одновременного вклю-
чения обоих направлений (кнопок «Вверх» и «Вниз»). К УУ может быть подключено
несколько выключателей.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания
Максимально допустимый коммутируемый ток, не более
Номинальное коммутируемое напряжение
Количество управляемых электроприводов
Габаритные размеры
Температура окружающей среды
Степень защиты корпуса по ГОСТ 14254
Класс электрозащиты по ГОСТ 27570
3. МОНТАЖ
1. Извлеките УУ из защитной упаковки. Снимите крышку
его корпуса при помощи отвертки.
2. Открутите два крепежных винта платы управления
и извлеките его из корпуса.
3. Выполните электрическое подключение согласно
схеме (рис. 2).
4. Закрепите плату управления в корпусе и закройте
крышкой.
При монтаже обеспечьте максимальную защиту устрой-
ства от пыли и влаги. Для подключения монтажных про-
водов по возможности используйте монтажные отверстия
со стороны клеммной колодки (но не сверху), предвари-
тельно аккуратно проткнув резиновые заглушки шилом
или тонкой отверткой (рис. 1), чтобы мембрана плотно
облегала вставленные провода.
4. ПОДКЛЮЧЕНИЕ
Назначение контактов (рис. 2, 3)
1. Нейтраль питающей сети ~220 В
2. Фаза питающей сети ~220 В
3. Направление «А» выключателя
4. Общий провод выключателя
5. Направление «В» выключателя
7, 10. Нейтраль привода (голубой провод)
8, 11. Направление «А» привода (черный провод)
6, 9. Направление «В» привода (коричневый провод)
ОБЩИЙ
ВЫКЛЮЧАТЕЛЬ
Рекомендации по монтажу
1. Для подключения питающей сети 220 В, 50 Гц необходимо использовать провод
в двойной изоляции с поперечным сечением жилы 1,5–2,5 мм
2. Для подключения выключателей можно использовать провод с поперечным
сечением жилы 0,75 мм
зовать провод с поперечным сечением жилы 0,75–1,5 мм
улице необходимо заказывать кабельные вводы со степенью защиты IP65.
ВНИМАНИЕ! Если суммарная мощность электроприводов на объекте превышает
1,5 кВт, их следует разбить на группы мощностью 1–1,5 кВт, подключив питающее
напряжение к каждой группе от электрощита отдельным кабелем. Кроме того,
возможно распределение этих групп на разные фазы 3-х фазной электросети.
R1
com
220 В
L1 N
L1
220 В, 50 Гц
N

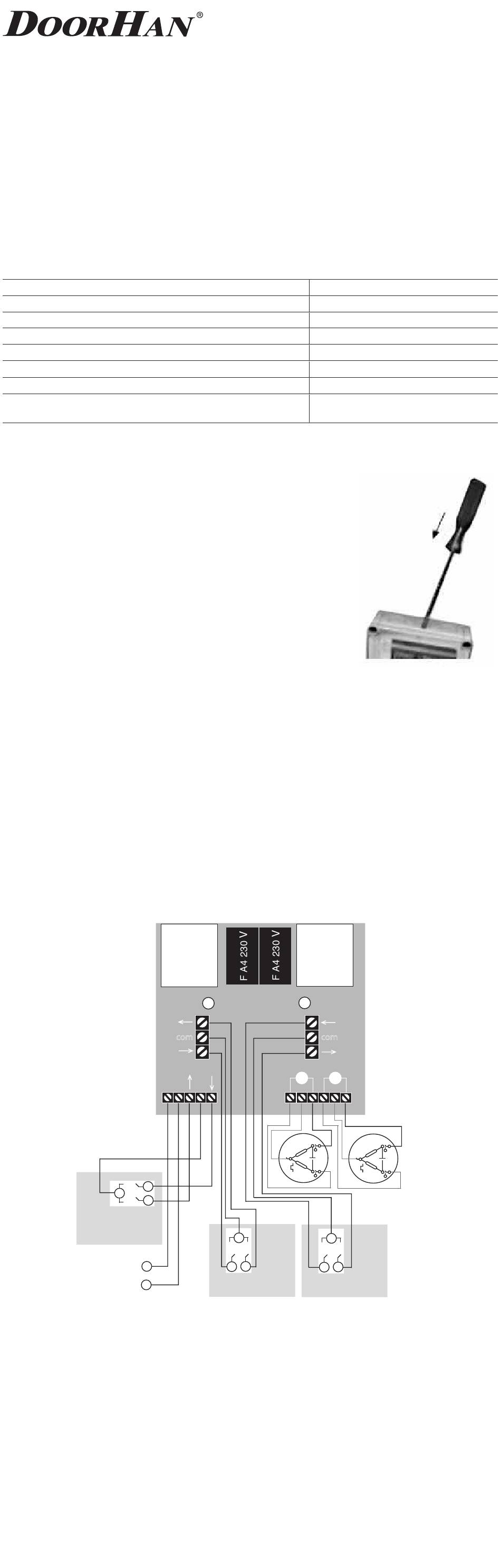

Рис. 2. Схема подключения группового управления GC2
. Для подключения электропривода необходимо исполь-
2
БЛОК ГРУППОВОГО
УПРАВЛЕНИЯ GC2
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
RollHan
GC2
E
ИНДИВИДУАЛЬНЫЙ
ВЫКЛЮЧАТЕЛЬ
220 В, 50 Гц
не более 3 А
220±10 В
98 × 98 × 56 мм
от –40 до +60°С
IP65
II (не требует защитного
заземления)
Рис. 1. Пробивка
R2
com
M M
ИНДИВИДУАЛЬНЫЙ
ВЫКЛЮЧАТЕЛЬ
.
2
. Для монтажа на
2
2
отверстия
