1. НАЗНАЧЕНИЕ

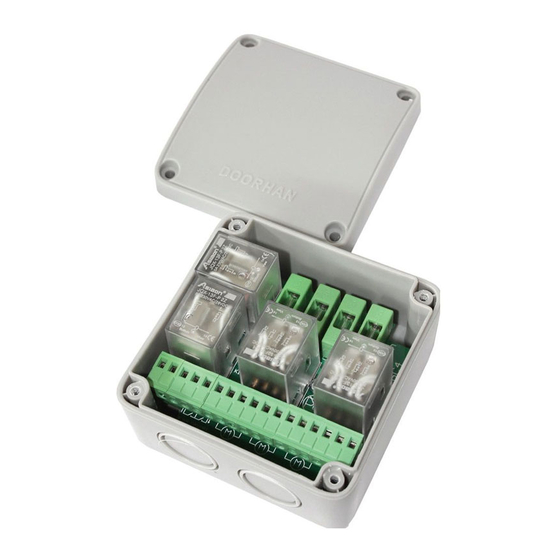

Устройство группового управления (УУ) GC4 предназначено для одновременного
управления несколькими электроприводами (до 4-х) от центрального выключате-
ля. Несколько УУ можно объединять в группы управления 8, 12 и более электро-
приводами с одним или несколькими центральными выключателями. Устройство
обладает функцией защиты от перегрузки и одновременного включения обоих
направлений (кнопок «Вверх» и «Вниз»).
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания
Максимально допустимый коммутируемый ток
Номинальное коммутируемое напряжение
Количество управляемых электроприводов
Габаритные размеры
Температура окружающей среды
Степень защиты корпуса по ГОСТ 14254
Класс электрозащиты по ГОСТ 27570
3. МОНТАЖ
1. Извлеките УУ из защитной упаковки. Снимите крышку
его корпуса при помощи отвертки.
2. Открутите два крепежных винта платы управления
и извлеките его из корпуса.
3. Выполните электрическое подключение согласно
схеме (рис. 2).
4. Закрепите плату управления в корпусе и закройте
крышкой.
При монтаже обеспечьте максимальную защиту устройст-
ва от пыли и влаги. Для подключения монтажных про-
водов по возможности используйте монтажные отверстия
со стороны клеммной колодки (но не сверху), предвари-
тельно аккуратно проткнув резиновые заглушки шилом
или тонкой отверткой (рис. 1), чтобы мембрана плотно
облегала вставленные провода.
4. ПОДКЛЮЧЕНИЕ
Назначение контактов (рис. 2)
1. Нейтраль питающей сети ~220 В
2. Фаза питающей сети ~220 В
3. Направление «А» выключателя
4. Общий провод выключателя
5. Направление «В» выключателя
6, 9, 12, 15. Направление «А» привода (черный провод)
7, 10, 13, 16. Нейтраль привода (голубой провод)
8, 11, 14, 17. Направление «В» привода (коричневый провод)
220 В, 50 Гц

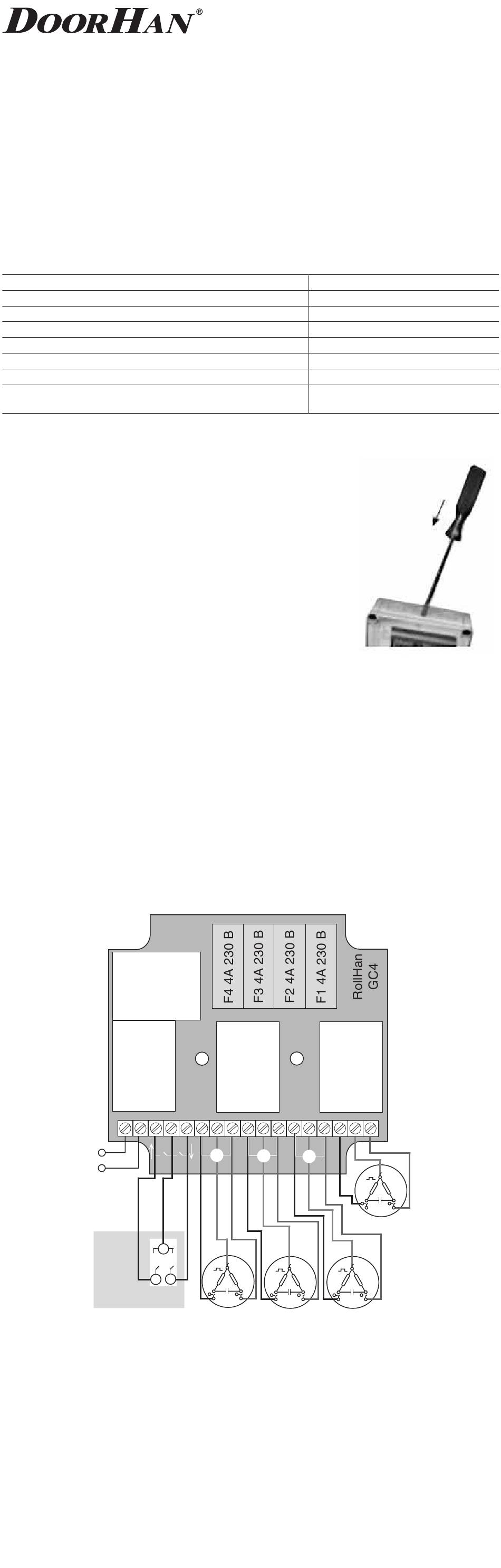

Рис. 2. Схема подключения группового управления GC4
Рекомендации по монтажу
1. Для подключения питающей сети 220 В, 50 Гц необходимо использовать провод
в двойной изоляции с поперечным сечением жилы 1,5–2,5 мм
2. Для подключения выключателей можно использовать провод с поперечным
сечением жилы 0,75 мм
зовать провод с поперечным сечением жилы 0,75–1,5 мм
улице необходимо заказывать кабельные вводы со степенью защиты IP 65.
ВНИМАНИЕ! Если суммарная мощность электроприводов на объекте превышает
1,5 кВт, их следует разбить на группы мощностью 1–1,5 кВт, подключив питающее
напряжение к каждой группе от электрощита отдельным кабелем. Кроме того,
возможно распределение этих групп на разные фазы 3-х фазной электросети.
R2
R1
1 2 3 4 5
N 220В -
N
L
ОБЩИЙ
ВЫКЛЮЧА ТЕЛЬ
. Для подключения электропривода необходимо исполь-
2
БЛОК ГРУППОВОГО
УПРАВЛЕНИЯ GC4
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
R4
6 7 8 9 10 11 12
M
M
220 В, 50 Гц
≤ 3 А
220±10 В
98 × 98 × 56 мм
от –40 до +45°С
IP65
II (не требует защитного
заземления)
Рис. 1. Пробивка
R3
13 14 15 16 17
M
.
2
. Для монтажа на
2
2
отверстия
