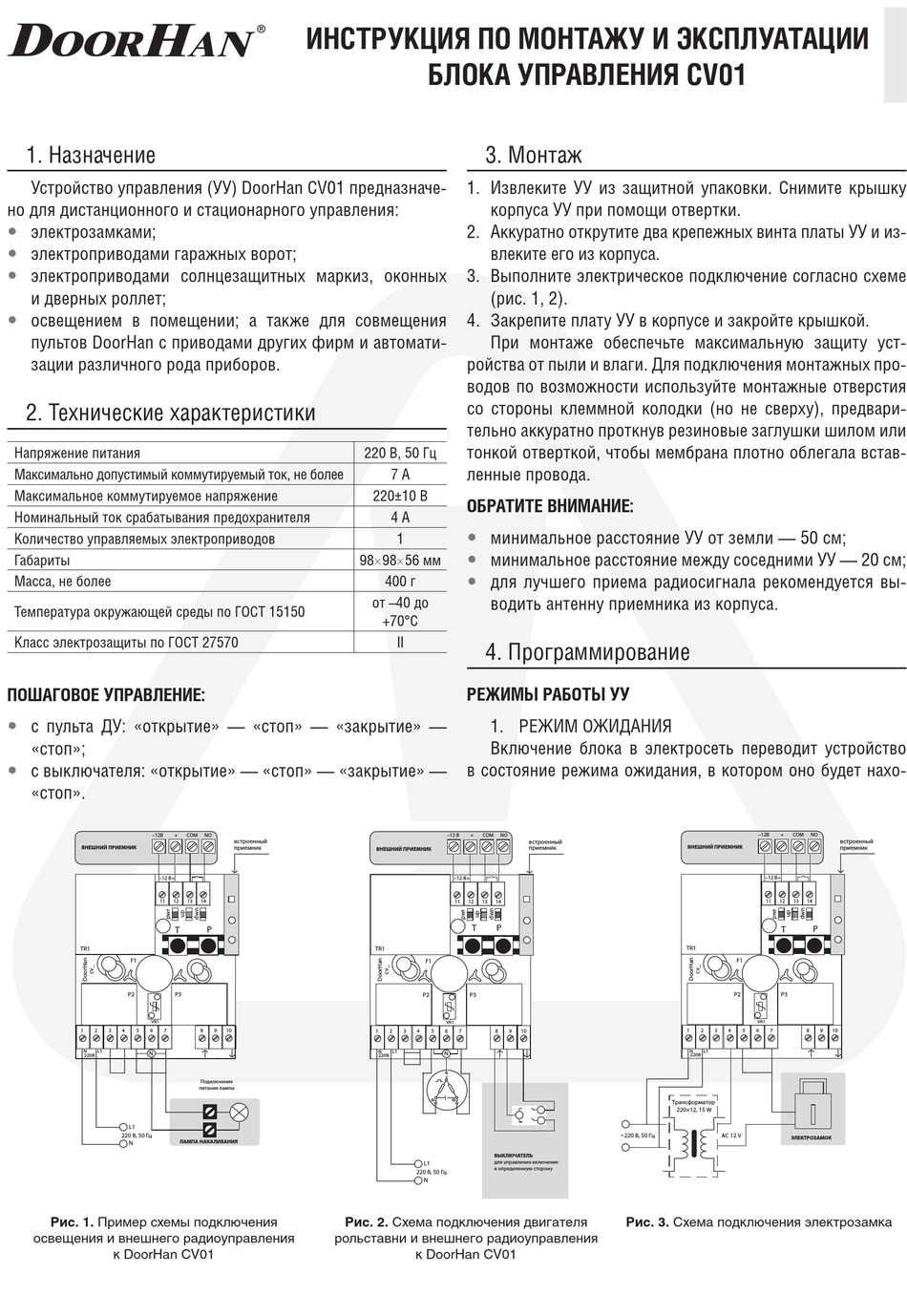

DoorHan CV01 Installation And Operation Manual

1. Назначение

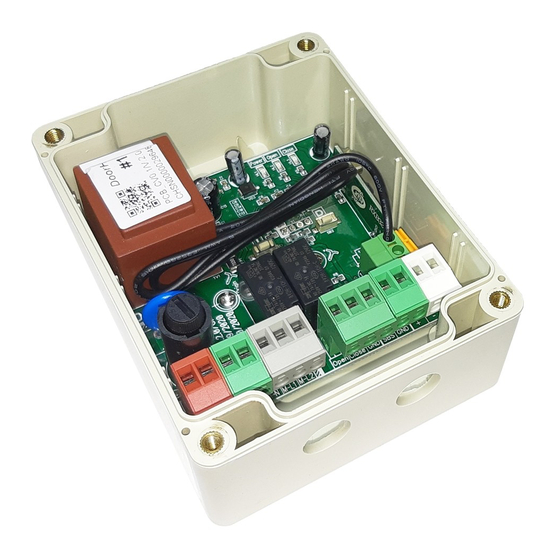

Устройство управления (УУ) DoorHan CV01 предназначе­
но для дистанционного и ста ционарного управления:
электрозамками;

электроприводами гаражных ворот;

электроприводами солнцезащитных маркиз, оконных

и дверных роллет;
освещением в помещении; а также для совмещения

пультов DoorHan с приводами других фирм и автомати­
зации различного рода приборов.
2. Технические характеристики
Напряжение питания
Максимально допустимый коммутируемый ток, не более
Максимальное коммутируемое напряжение
Номинальный ток срабатывания предохранителя
Количество управляемых электроприводов
Габариты
Масса, не более
Температура окружающей среды по ГОСТ 15150
Класс электрозащиты по ГОСТ 27570
ПОШАГОВОЕ УПРАВЛЕНИЕ:
с пульта ДУ: «открытие» — «стоп» — «закрытие» —

«стоп»;
с выключателя: «открытие» — «стоп» — «закрытие» —

«стоп».
–12 +
–12 +
11 12
T
TR1
F1
P2 P3
VR1
1 2 3 4 5 6 7
N L1
N
220
L1
220 , 50
N
Рис. 1. Пример схемы подключения
освещения и внешнего радиоуправления
к DoorHan CV01
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
COM NO
13 14
P
8 9 10
Рис. 2. Схема подключения двигателя
рольставни и внешнего радиоуправления
БЛОКА УПРАВЛЕНИЯ CV01
3. Монтаж
1. Извлеките УУ из защитной упаковки. Снимите крышку
корпуса УУ при помощи отвертки.
2. Аккуратно открутите два крепежных винта платы УУ и из­
влеките его из корпуса.
3. Выполните электрическое подключение согласно схеме
(рис. 1, 2).
4. Закрепите плату УУ в корпусе и закройте крышкой.
При монтаже обеспечьте максимальную защиту уст­
ройства от пыли и влаги. Для под ключения мон тажных про­
водов по возможности используйте монтажные от верстия
со стороны клеммной колодки (но не свер ху), предвари­
тельно аккуратно проткнув резиновые заглушки шилом или
тонкой отверткой, чтобы мембрана плотно облегала встав­
220 В, 50 Гц
ленные провода.
7 А
220±10 В
ОБРАТИТЕ ВНИМАНИЕ:
4 А
минимальное расстояние УУ от земли — 50 см;

1
минимальное расстояние между соседними УУ — 20 см;

98×98×56 мм
для лучшего приема радиосигнала рекомендуется вы ­
400 г 
водить антенну приемника из корпуса.
от –40 до
+70°С
II
4. Программирование
РЕЖИМЫ РАБОТЫ УУ
1. РЕЖИМ ОЖИДАНИЯ
Включение блока в электросеть переводит устройство
в состояние режима ожидания, в котором оно будет нахо­
–12 + COM NO
E
–12 +
11 12 13 14
T P
TR1
F1
P2 P3
VR1
1 2 3 4 5 6 7 8 9 10
N L1
N
220
L1
220 , 50
N
к DoorHan CV01
–12 + COM
–12 +
11 12 13
T
TR1
F1
P2 P3
VR1
1 2 3 4 5 6 7
N L1
220
220×12, 15 W
~220 , 50 AC 12 V
Рис. 3. Схема подключения электрозамка
NO
14
P
8 9 10
