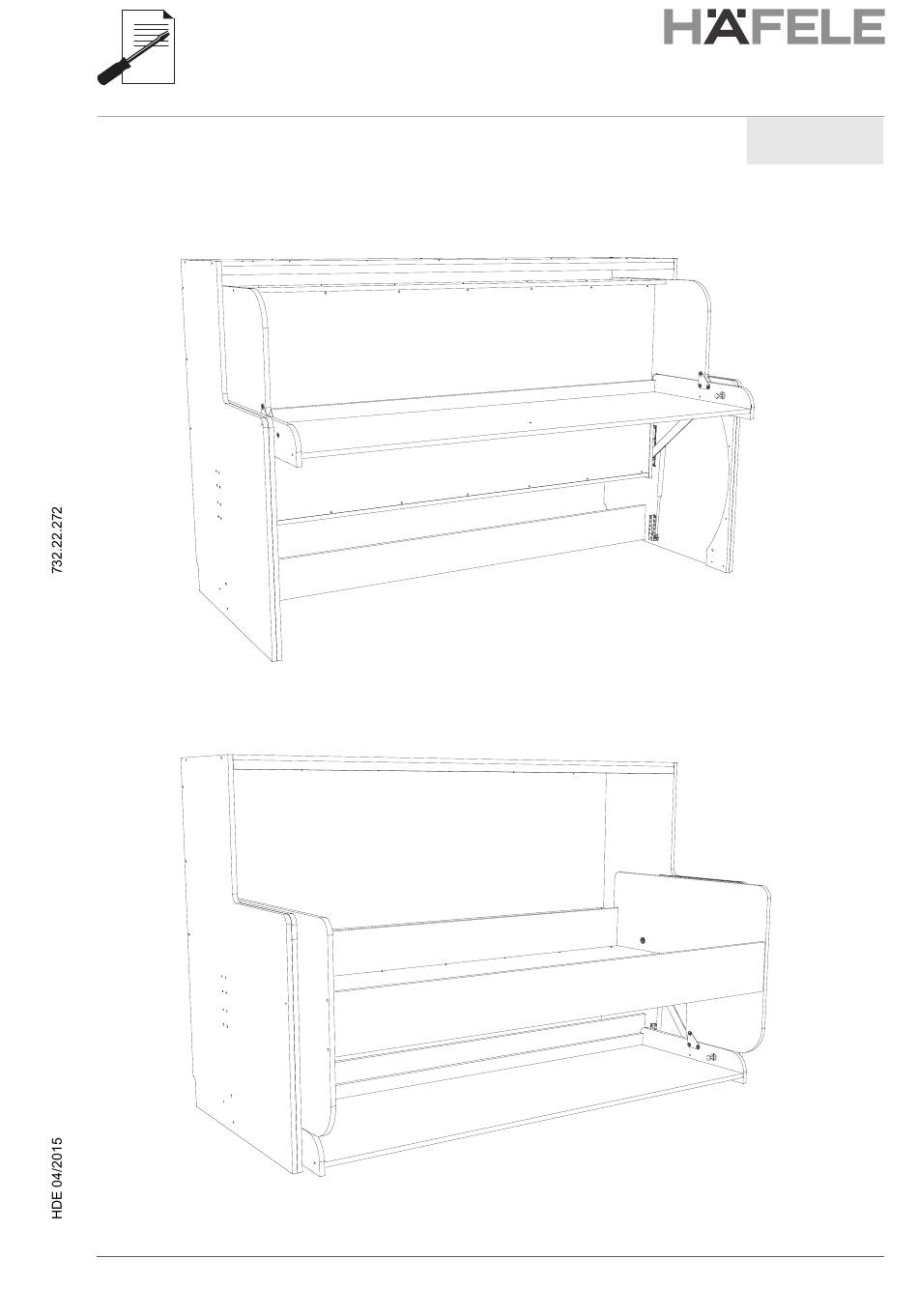

- Page 1 Tavoletto 1400 x 2000 mm 271.97.301 1/18...
- Page 2 3 Hauptteile anordnen Zusammenbauen Assemble the 3 main parts Put them together Matratze an ihren Platz legen. Put the mattress in its place. 2/18...
- Page 3 VON IHNEN ANZUFERTIGENDE BAUTEILE MAIN PARTS & CARPENTRY LIST EINZELELEMENTE / COMPONENTS KORPUSTEILE / BODY PARTS BED PARTS SOLID SLATS EINZELELEMENTE / COMPONENTS OPTIONAL Solid slat/ Sprung slat / Lattenrost (einfach) Lattenrost (hochwertig) BED PARTS Slats cleat / Seitenleiste für SPRUNG SLATS Lattenrost SCHREIBTISCHTEILE / DESK PARTS...
- Page 4 FÜR SICHEREN HALT UND TO OBTAIN A SAFE AND ZUVERLÄSSIGE FUNKTIONSWEISE RELIABLE PERFORMANCE e l l die Korpus-Seitenteile auf dem Boden in gleicher Höhe Side panels bear on the floor at the same level. A aufliegen. Unter die beiden Auflageseiten kann ein carpet can be placed beneath both sides adjacent Teppich gelegt werden.
- Page 5 LIEFERUMFANG / MECHANISM KIT Mech. Hebelblech Unt. Auflage Stift Splint Untere Auflage Gasdruckfeder Träger Verbindungsgelenk Mech. arm plate Lower support pin Cotter pin Lower support Gas spring Tribearer Link Pivot 2 St./Pcs 2 St./Pcs 2 St./Pcs 2 St./Pcs 2 St./Pcs 2 St./Pcs 2 Sets obere Aufhängung...
- Page 6 KORPUSAUFBAU / BODY ASSEMBLY A B C RECHTE SEITE DARGESTELLT Bei der linken Seite seitenverkehrt vorgehen. RIGHT SIDE SHOWN Do the same with left side symmetrically Betteinheit / Bed unit Matratze / Matress Schreibtischeinheit / Desk Unit Beladung Schreibtisch / Load on desk Cotter pin Gasdruckfeder (A2) an unterer Auflage (A3) befestigen, dabei den Stift (A4) der unteren Auflage verwenden, Splint (A5) einsetzen und Enden umbiegen.
- Page 7 Obere Streben (5) an obere Platte (4) mit Hilfe von Schrauben H14 befestigen. Das Konstruktionsrohr (6) an der oberen Platte (4) mit Hilfe von Schrauben H14 befestigen. Attach top stretchers (5) to top pannel (4) using screws H14. Attach structural tube (6) to top pannel (4) using screws H14.
- Page 8 SCHREIBTISCHAUFBAU / DESK ASSEMBLY Rückenteil (15) an Schreibtischauflage (14) mit Schrauben H2 befestigen. Attach desk back (15) to desk top (14) with screws H2 Holzsockel (WP) an die Innenseite der Schreibtischseiten (13) mit Schrauben H14 anschrauben. Screw wood plugs (WP) to inner side of desk sides (13) using H14 screws. Den Dreifach-Träger (A6) mit den Schrauben H2, H6 and H4 an die Schreibtischseiten (13) befestigen.
- Page 9 Eine der Schreibtischseiten (13) an der Auflage (14) mit Hilfe von Holzdübeln und Schrauben H2 befestigen. Anschließend Holzsockel (WP) in die Schreibtischverstrebung einstecken. Attach one of the desk sides (13) to the desk top (14) using dowels and screws H2. Then insert wood plug (WP) into the desk stiffener.
- Page 10 BETTAUFBAU / BED ASSEMBLY Das vordere Bett-Seitenteil (10) und das hintere Bett-Seitenteil (11) an den Kopf/Fußteilen (8) mit Hilfe von Holzdübeln und Schrauben (H2) befestigen. Attach front rail (10) and rear rail (11) to bed heads (8) with dowels and screws (H2). Die Plastikhülse (A14) für den Drehzapfen (A08) in die Löcher des Kopf/Fußteils (8) legen.
- Page 11 Die Kopf/Fußteile vorsichtig auf die Schreibtischseiten legen. Dabei die für die Verbindungsbuchsen vorgesehenen Löcher ausrichten (s. Schritt 2 der Skizze). Auf beiden Seiten abwechselnd von außerhalb des Verbindungsgelenk-Sets in die Verbindungslöcher, wie dargestellt, ansetzen. Um die Verbindung an die richtige Stelle zu bringen, das Bett nach Bedarf leicht verschieben oder anheben. Put bed heads bearing on desk sides carefully, aligning holes (see detail in sketch STEP 2) provided for link bushings.
- Page 12 Wird ein einfacher LATTENROST eingesetzt, müssen die Seitenleisten und der Lattenrost (12a und 12b) an das vordere (10) und hintere (11) Bett-Seitenteil montiert werden. Dann die Bettverblendung mit H4-Schrauben an die Seitenleiste schrauben. If you are using SOLID SLATS: Attach the bed slat (12a and 12b) to the front (10) and rear bed rail (11). Then screw the bed cover to the bed slat using screws H4.
- Page 13 Das Bett langsam anheben, darauf achten, dass der Schreibtisch in waagerechter Position bleibt. Wenn das Bett oben ist, den Schreibtisch durch Hineindrücken der Arretierung auf beiden Seiten sichern. Lift the bed slowly, talking care of keeping the desk in horizontal position. Once in upper position, lock the desk by pushing in the Lock at both sides.
- Page 14 DER AUFBAU IST NUN ABGESCHLOSSEN Für ordnungsgemäßen Gebrauch: ■ Überprüfen, dass der Boden frei ist, bevor das Bett herunter gelassen wird. ■ Entsperren, um von der Schreibtisch- zur Bettfunktion zu wechseln und wieder arretieren. ■ In der Mitte des Möbelstücks stehen, um für die Umwandlung am Bettbalken zu ziehen und den Tisch hinunter zu drücken.
-
Page 15: Proper Use
ASSEMBLY HAS FINISHED For proper use: ■ Check that the floor is clear to lower the bed. ■ Unlock to change from desk to bed position and lock again. ■ Stand at the middle of the furniture to pull from bed beam and push down the desk to make the transformation. - Page 16 SICHERHEITSVORKEHRUNGEN / SAFETY PRECAUTIONS Verwenden Sie die Arretierung an der Schreibtischseite, um eine sichere Bett- und Tischposition zu gewährleisten. Use the lock placed at the desk side to safe use in bed and desk position. SCHREIBTISCHFUNKTION BETTFUNKTION DESK POSITION BED POSITION ZUM ARRETIEREN ZUM ARRETIEREN EINDRÜCKEN...
- Page 17 Mechanik / Mechanism FÜR MEHR BELASTUNG AUF DEN TISCH FOR MORE LOAD ON THE DESK FÜR WENIGER BELASTUNG AUF DEN TISCH FOR LESS LOAD ON THE DESK notwendiger Spalt (zwischen Tischseite und Abdeckung) gap needed (between the desk side and concealer) notwendiger Spalt (zwischen Bettseite und Korpusseite) gap needed...
- Page 18 18/18 Subject to © 2015 by Häfele GmbH & Co KG alterations Adolf-Häfele-Str. 1 · D-72202 Nagold · www.hafele.com...
