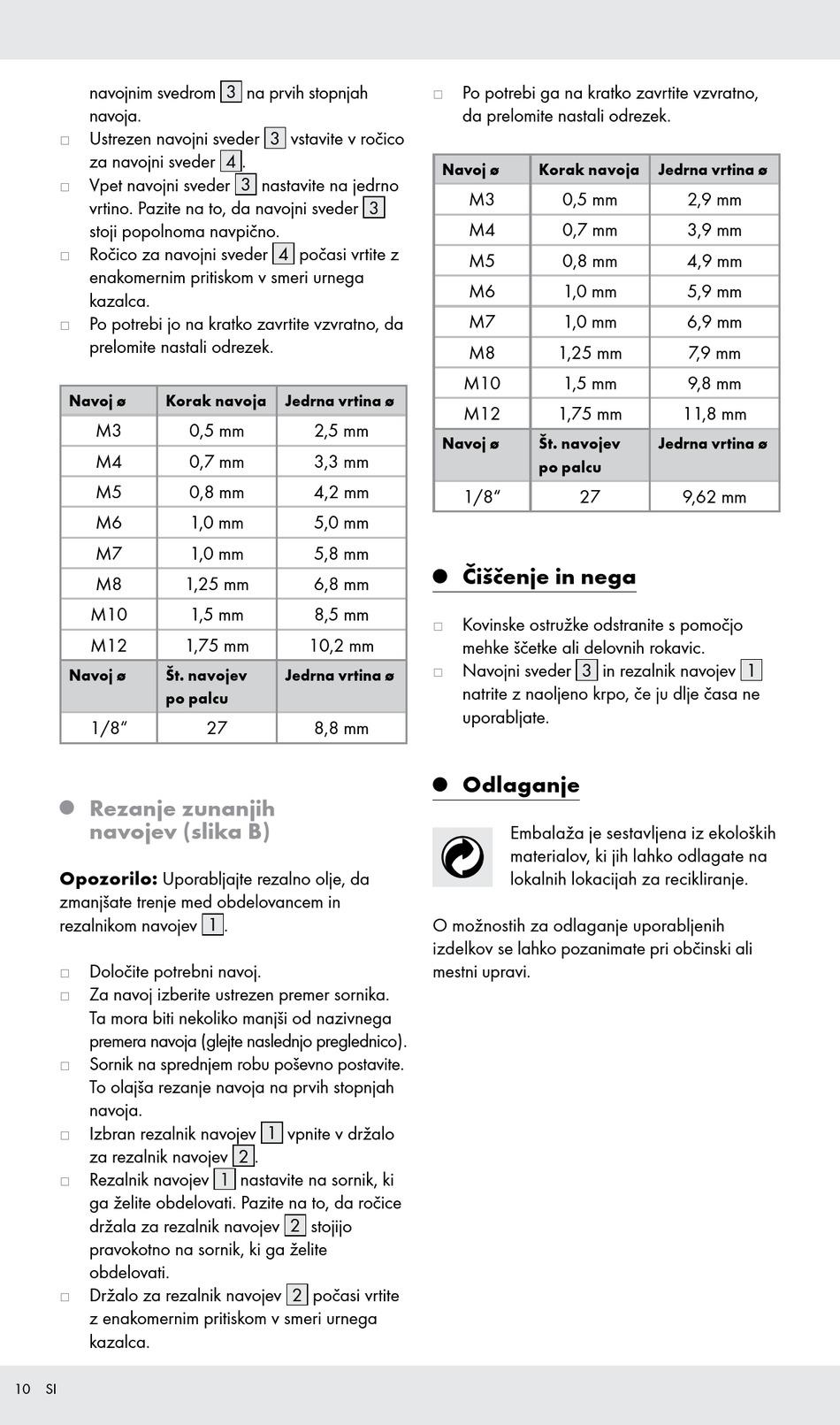

navojnim svedrom 3 na prvih stopnjah
navoja.
Ustrezen navojni sveder 3 vstavite v ročico
j
za navojni sveder 4 .
j Vpet navojni sveder 3 nastavite na jedrno
vrtino. Pazite na to, da navojni sveder 3
stoji popolnoma navpično.
Ročico za navojni sveder 4 počasi vrtite z
j
enakomernim pritiskom v smeri urnega
kazalca.
j Po potrebi jo na kratko zavrtite vzvratno, da
prelomite nastali odrezek.
navoj ø korak navoja
M3
M4
M5
M6
M7
M8
M10
M12
navoj ø št. navojev
po palcu
1/8"
rezanje zunanjih
Q
navojev (slika B)
Opozorilo: Uporabljajte rezalno olje, da
zmanjšate trenje med obdelovancem in
rezalnikom navojev 1 .
j Določite potrebni navoj.
j Za navoj izberite ustrezen premer sornika.
Ta mora biti nekoliko manjši od nazivnega
premera navoja (glejte naslednjo preglednico).
Sornik na sprednjem robu poševno postavite.
j
To olajša rezanje navoja na prvih stopnjah
navoja.
j Izbran rezalnik navojev 1 vpnite v držalo
za rezalnik navojev 2 .
Rezalnik navojev 1 nastavite na sornik, ki
j
ga želite obdelovati. Pazite na to, da ročice
držala za rezalnik navojev 2 stojijo
pravokotno na sornik, ki ga želite
obdelovati.
j Držalo za rezalnik navojev 2 počasi vrtite
z enakomernim pritiskom v smeri urnega
kazalca.
10 SI
jedrna vrtina ø
0,5 mm 2,5 mm
0,7 mm 3,3 mm
0,8 mm 4,2 mm
1,0 mm 5,0 mm
1,0 mm 5,8 mm
1,25 mm 6,8 mm
1,5 mm 8,5 mm
1,75 mm 10,2 mm
jedrna vrtina ø
27 8,8 mm
Po potrebi ga na kratko zavrtite vzvratno,
j
da prelomite nastali odrezek.
navoj ø korak navoja
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
navoj ø št. navojev
po palcu
1/8" 27
čiščenje in nega
Q
j Kovinske ostružke odstranite s pomočjo
mehke ščetke ali delovnih rokavic.
j Navojni sveder 3 in rezalnik navojev 1
natrite z naoljeno krpo, če ju dlje časa ne
uporabljate.
Odlaganje
Q
Embalaža je sestavljena iz ekoloških
materialov, ki jih lahko odlagate na
lokalnih lokacijah za recikliranje.
O možnostih za odlaganje uporabljenih
izdelkov se lahko pozanimate pri občinski ali
mestni upravi.
jedrna vrtina ø
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
jedrna vrtina ø
9,62 mm
