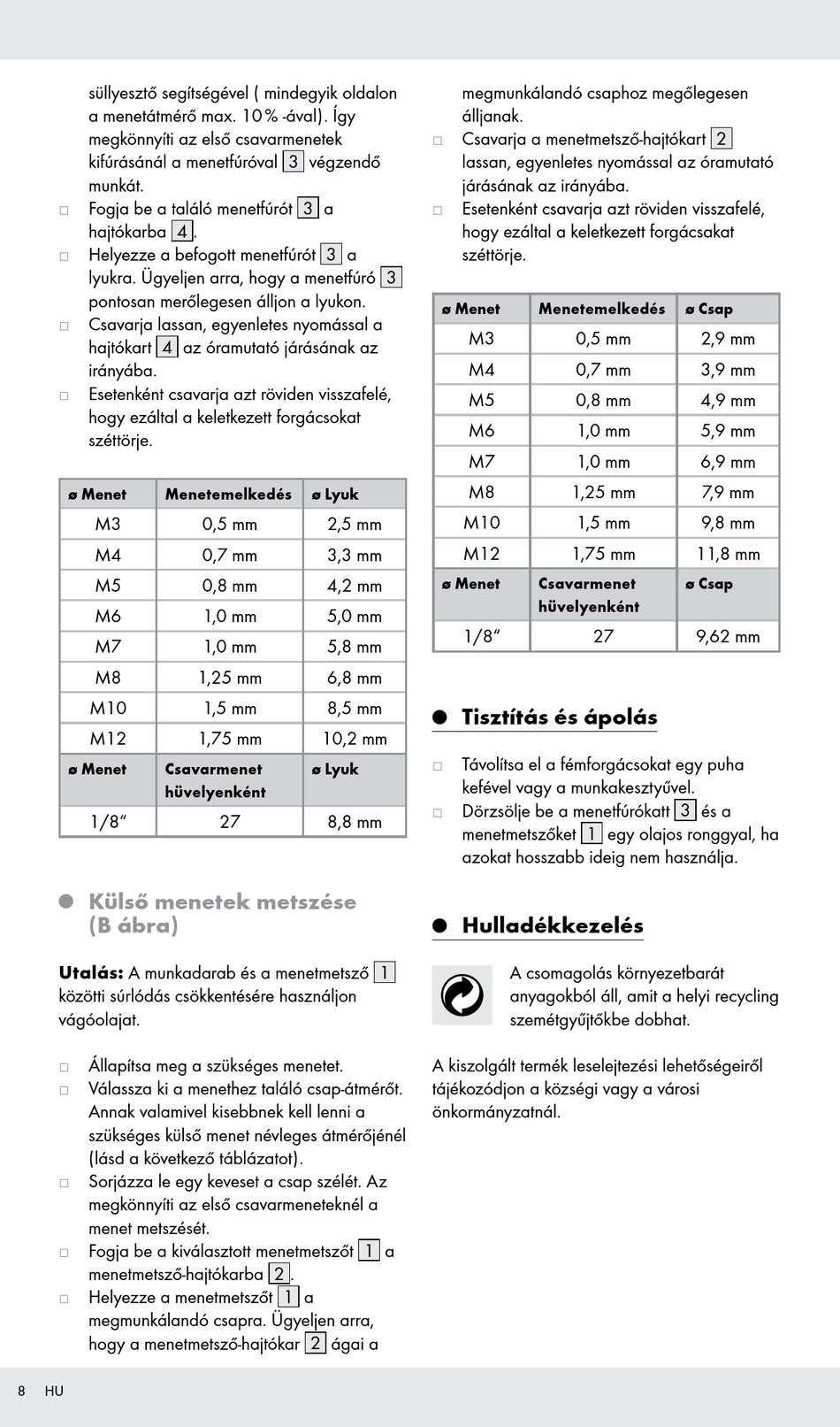

süllyesztő segítségével ( mindegyik oldalon
a menetátmérő max. 10 % -ával). Így
megkönnyíti az első csavarmenetek
kifúrásánál a menetfúróval 3 végzendő
munkát.
Fogja be a találó menetfúrót 3 a
j
hajtókarba 4 .
Helyezze a befogott menetfúrót 3 a
j
lyukra. Ügyeljen arra, hogy a menetfúró 3
pontosan merőlegesen álljon a lyukon.
j Csavarja lassan, egyenletes nyomással a
hajtókart 4 az óramutató járásának az
irányába.
Esetenként csavarja azt röviden visszafelé,
j
hogy ezáltal a keletkezett forgácsokat
széttörje.
ø menet menetemelkedés
M3
M4
M5
M6
M7
M8
M10
M12
ø menet Csavarmenet
hüvelyenként
1/8"
külső menetek metszése
Q
(B ábra)
Utalás: A munkadarab és a menetmetsző 1
közötti súrlódás csökkentésére használjon
vágóolajat.
Állapítsa meg a szükséges menetet.
j
j Válassza ki a menethez találó csap-átmérőt.
Annak valamivel kisebbnek kell lenni a
szükséges külső menet névleges átmérőjénél
(lásd a következő táblázatot).
Sorjázza le egy keveset a csap szélét. Az
j
megkönnyíti az első csavarmeneteknél a
menet metszését.
Fogja be a kiválasztott menetmetszőt 1 a
j
menetmetsző-hajtókarba 2 .
j Helyezze a menetmetszőt 1 a
megmunkálandó csapra. Ügyeljen arra,
hogy a menetmetsző-hajtókar 2 ágai a
8 HU
ø Lyuk
0,5 mm 2,5 mm
0,7 mm 3,3 mm
0,8 mm 4,2 mm
1,0 mm 5,0 mm
1,0 mm 5,8 mm
1,25 mm 6,8 mm
1,5 mm 8,5 mm
1,75 mm 10,2 mm
ø Lyuk
27 8,8 mm
megmunkálandó csaphoz megőlegesen
álljanak.
Csavarja a menetmetsző-hajtókart 2
j
lassan, egyenletes nyomással az óramutató
járásának az irányába.
Esetenként csavarja azt röviden visszafelé,
j
hogy ezáltal a keletkezett forgácsakat
széttörje.
ø menet menetemelkedés
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
ø menet Csavarmenet
hüvelyenként
1/8"
Tisztítás és ápolás
Q
j Távolítsa el a fémforgácsokat egy puha
kefével vagy a munkakesztyűvel.
j Dörzsölje be a menetfúrókatt 3 és a
menetmetszőket 1 egy olajos ronggyal, ha
azokat hosszabb ideig nem használja.
Hulladékkezelés
Q
A csomagolás környezetbarát
anyagokból áll, amit a helyi recycling
szemétgyűjtőkbe dobhat.
A kiszolgált termék leselejtezési lehetőségeiről
tájékozódjon a községi vagy a városi
önkormányzatnál.
ø Csap
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
ø Csap
27 9,62 mm
