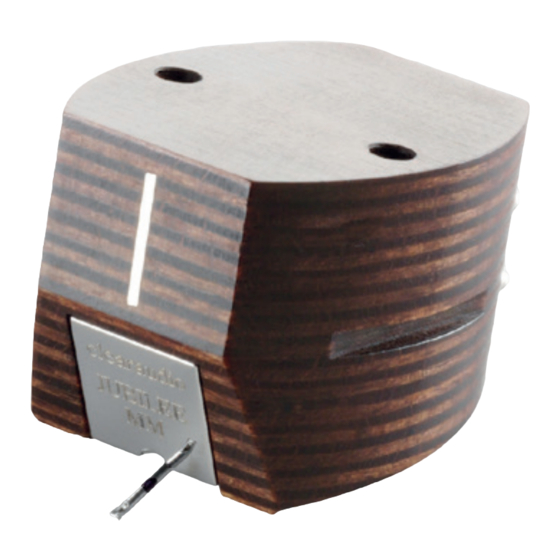

- Page 1 Jubilee MM User manual Bedienungsanleitung © clearaudio electronic GmbH Made in Germany...
- Page 2 User manual........2 – 11 Bedienungsanleitung .....12 - 21 Dear Clearaudio customer, thank you for choosing a high-quality Clearaudio V2 moving magnet (MM) cartridge. Each component part that makes up a Clearaudio V2 MM cartridge is measured, analysed and hand-selected, as is the final, completed cartridge.
- Page 3 User manual / Bedienungsanleitung Many thanks again for choosing Clearaudio. Jubilee MM We wish you much musical enjoyment with your new cartridge. Clearaudio electronic GmbH CAUTION: NOT SUITABLE FOR SHELLAC RECORDS (78rpm). This phono cartridge is only for mounting on tonearms and must not be used for other purposes.
-
Page 4: Table Of Contents
1. Included accessories ....... 5 2. Mounting procedure ........ 6 - 7 3. Adjustment of the tracking force .... 8 4. Special instructions ......... 9 - 10 5. Technical data ......... 11 Warranty information ........22 - 23 © clearaudio electronic GmbH Page 4... -
Page 5: Included Accessories
Allen key 2mm • Cartridge mounting screws (2pcs. M2.5 x 10mm) • User manual Additional analogue accessories are available at: www.analogshop.de The following are recommended: Test Record Clearaudio • (Art. No. LP43033) Break-In Test Record Clearaudio • (Art. No. BIN070904) Setting Template Clearaudio •... -
Page 6: Mounting Procedure
Be careful not to over-tighten the screws as they may strip the threaded holes. Now connect the pins of your Clearaudio cartridge to the jacks of the headshell or tonearm cable, taking care not to use too much force. If necessary, you can use suitable precision pliers or tweezers for assistance. - Page 7 User manual / Bedienungsanleitung We recommend the following order of assembly: Jubilee MM 1. Mount the cartridge into the tonearm. 2. Connect the tonearm or turntable ground with the preamplifier ground (before plugging in the electrical power supply). 3. Plug the tonearm cable into the phono inputs of your preamplifier.
-
Page 8: Adjustment Of The Tracking Force
In the event that it is not possible to set the optimal tracking force due the cartridge being too light, you should use a spacer plate available from your Clearaudio importer/dealer. Further valuable information for the correct adjustment of your cartridge can be found in the respective user manual of the turntable and/or tonearm manufacturer. -
Page 9: Special Instructions
• Always use the original packaging when shipping the cartridge and secure the stylus guard with a rubber band. If any service or repair to a Clearaudio product is necessary, • please contact your dealer / distributor. We can advise you of your nearest service location. - Page 10 Any damage caused by failure to follow the advice given in the Clearaudio user manual will invalidate the product warranty. Clearaudio will assume no liability for any such damage. PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this unit has to be transported and/or shipped.
-
Page 11: Technical Data
User manual / Bedienungsanleitung 5. Technical data Total mass: 8.8g (± 0.4g) Frequency response: 20Hz - 20kHz Output voltage (1kHz, 5cm/s): ~ 3.6mV Channel separation (1kHz): 26dB Channel balance (1kHz): 0.4dB Tracking ability: 90μm Recommended tracking force: 2.2g (± 0.3g) Coil impedance (1kHz): 0.66kΩ... - Page 12 Richtwerte und Anhaltspunkte geliefert werden, denn die optimale Justage ist größtenteils von Ihrem Tonarm und / oder Plattenspieler abhängig. Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio MM Tonabnehmer. clearaudio electronic GmbH © clearaudio electronic GmbH...
- Page 13 User manual / Bedienungsanleitung ACHTUNG: NICHT FÜR SCHELLACK PLATTEN (78 U/min) GEEIGNET. Dieser Tonabnehmer ist nur zur Montage an Tonarmen bestimmt und darf nicht für andere Zwecke verwendet werden. Made in Germany Page 13...
- Page 14 1. Zubehör im Lieferumfang ....15 2. Montage .......... 16 - 17 3. Einstellen der Auflagekraft ..... 18 4. Besondere Hinweise ....... 19 - 20 5. Technische Daten ......21 Garantiehinweise ....... 22 - 23 © clearaudio electronic GmbH Page 14...
-
Page 15: Zubehör Im Lieferumfang
Innensechskantschlüssel 2 mm • Befestigungsschrauben (2 Stück M2,5 x 10 mm) • Bedienungsanleitung Weiteres Analog-Zubehör erhältlich unter: www.analogshop.de Empfohlenes Zubehör: Test Record • Clearaudio (Art. Nr. LP43033) Break-In Test Record Clearaudio • (Art. Nr. BIN070904) Setting Template Clearaudio • (Art. Nr. AC005/IEC). -
Page 16: Montage
Zur Montage an Ihrem Tonarm empfiehlt es sich den Nadelschutz auf dem Tonabnehmer zu belassen, um Beschädigungen zu vermeiden. Montieren Sie mit Hilfe der beiliegenden Schrauben Ihren clearaudio MM-Tonabnehmer. (Die Aufnahmegewinde im Tonabnehmergehäuse entsprechen der metrischen Norm für M 2,5 mm Schrauben und weisen den international genormten Abstand von 12,7 mm auf.) - Page 17 User manual / Bedienungsanleitung Wir empfehlen folgende Reihenfolge bei der Montage: Jubilee MM Tonabnehmer im Tonarm einbauen und anschließen. Masseverbindung zwischen Plattenspieler bzw. Tonarm und Phonovorverstärker herstellen. Cinch (RCA) Stecker in die Eingangsbuchsen des Vorverstärkers stecken. Vorverstärker-Lautstärke-Stellung immer „0“ stellen.
-
Page 18: Einstellen Der Auflagekraft
Schäden am Diamanten und somit am Tonabnehmer verursachen könnte. Wenn es Ihnen nicht möglich ist, die optimale Auflagekraft einzustellen, da der Tonabnehmer zu leicht ist, sollten Sie ein Abstands-Plättchen verwenden. Diese sind bei Ihrem clearaudio Fachhändler erhältlich. Weitere wertvolle Hinweise korrekten... -
Page 19: Besondere Hinweise
Reinigen Sie auch die Nadel regelmäßig mit einem weichen Pinsel oder mit einer im Fachhandel erhältlichen Reinigungsflüssigkeit (clearaudio Nadelreiniger Art. Nr. AC003). Bitte achten Sie darauf, dass hierbei keine Flüssigkeit auf den Tonabnehmer- Körper gelangt. Vermeiden Sie die Lagerung des Tonabnehmers in Nähe von Geräten mit elektrischen Transformatoren und... - Page 20 Sollten Sie darüber hinaus weitere Fragen haben, so wenden Sie sich vertrauensvoll an Ihren Fachhändler. BITTE BEWAHREN SIE DIE ORIGINAL-VERPACKUNG AUF. Diese werden Sie benötigen, wenn Ihr Gerät transportiert und/oder versendet werden muss. Clearaudio wünscht Ihnen viel Spass beim Musikhören! © clearaudio electronic GmbH Page 20...
-
Page 21: Technische Daten
User manual / Bedienungsanleitung 5. Technische Daten Masse des Gesamtsystems: 8,8 g (± 0,4 g) Frequenzgang: 20 Hz - 20 kHz Ausgangsspannung (1 kHz, 5 cm/s): ~ 3,6 mV Kanaltrennung (1 kHz): 26 dB Kanalbalance (1 kHz): 0,4 dB Abtastfähigkeit: 90 μm Empfohlenes Auflagegewicht: 2,2 g (±... -
Page 22: Warranty Information
User manual / Bedienungsanleitung Only if the product is returned in its original packing Clearaudio can provide the warranty of 2 years. Nur wenn das Produkt in der Originalverpackung zurückgeschickt wurde kann clearaudio die Garantie von 2 Jahren gewährleisten. ENGLISH WARRANTY For warranty information, contact your local Clearaudio distributor. - Page 23 User manual / Bedienungsanleitung NEDERLANDS GARANTIE Voor inlichtingen omtrent garantie dient u zich tot uw plaatselijke Clearaudio. UW KWITANTIE, KASSABON E.D. BEWAREN Uw kwitantie, kassabon e.d. vormen uw bewijs van aankoop van een waardevol artikel en dienen op een veilige plaats bewaard te worden voor evt, verwijzing bijv, in verbend met verzekering of bij correspondentie met Clearaudio.
- Page 24 Handmade in Germany Clearaudio electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio electronic GmbH;...
