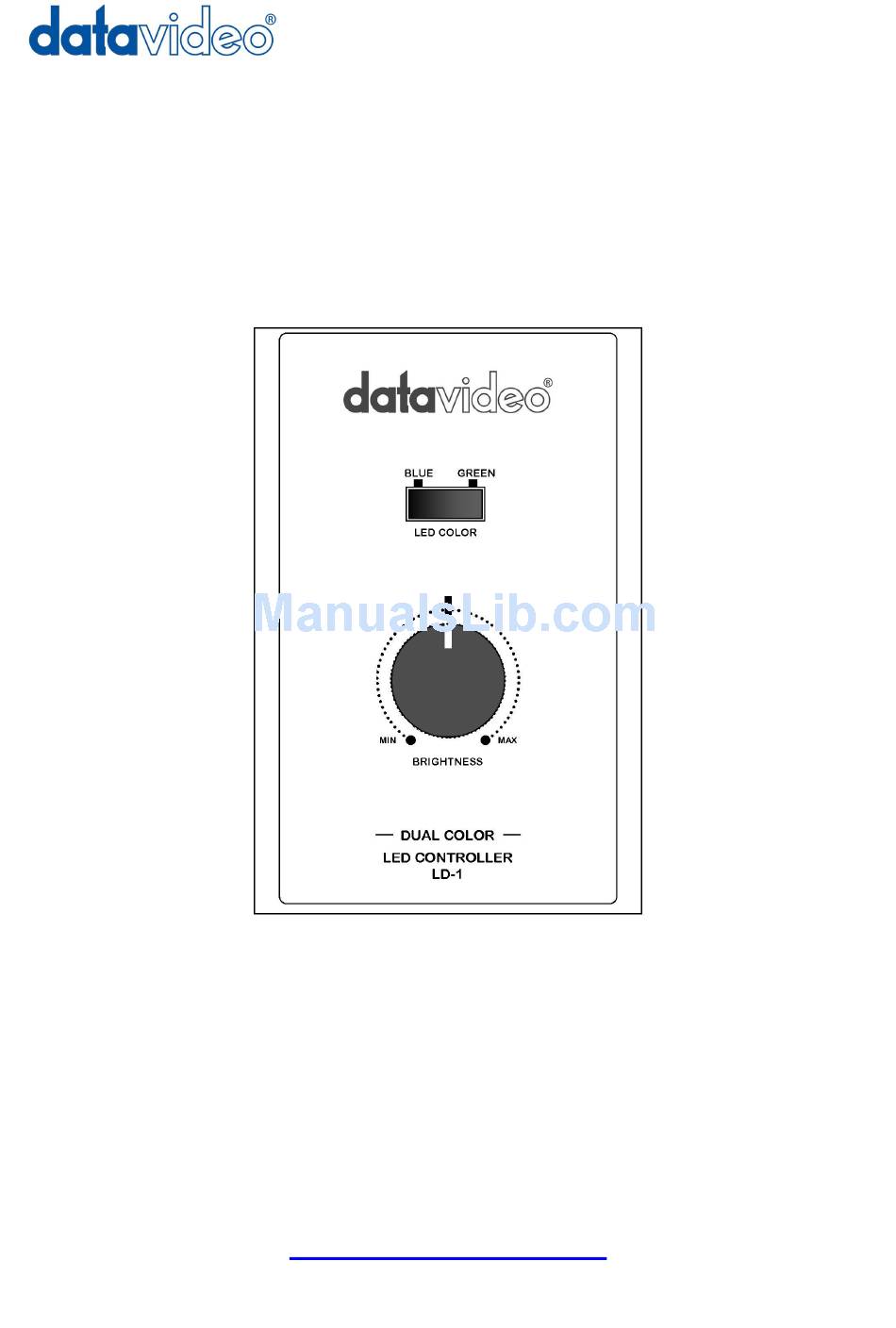

LD­1
Light Ring Controller and Dual Colour Light Ring
Instruction Manual
www.datavideo­tek.com
Rev 280807

Advertisement

Table of Contents
loading

Related Manuals for Datavideo LD-1

Summary of Contents for Datavideo LD-1

  • Page 1 LD­1  Light Ring Controller and Dual Colour Light Ring  Instruction Manual  www.datavideo­tek.com  Rev 280807...

  • Page 2: Table Of Contents

    Table of contents  Warnings and Precautions  ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­2  Warranty ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­3  Disposal ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­3  Packing List ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­3  Introduction  ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­4  Features­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­4  Connections & Controls ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­5  LD­1 Top Panel ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­5  LD­1 Front Panel ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­6  LD­1 Rear Panel  ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­7  Operating with the Datavideo DVK­100 Mk II­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­7  External Control­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­8  Light Ring ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­9  Specification­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­ 11  Service and Support­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­ 12...

  • Page 3: Warnings And Precautions  ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­2

    Warnings and Precautions  1.  Read all of these warnings and save them for later reference.  2.  Follow all warnings and instructions marked on this unit.  3.  Unplug this unit from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a  damp cloth for cleaning.  4.  Do not use this unit in or near water.  5.  Do not place this unit on an unstable cart, stand, or table. The unit may fall, causing serious damage.  6.  Slots and openings on the cabinet top, back, and bottom are provided for ventilation. To ensure safe  and reliable operation of this unit, and to protect it from overheating, do not block or cover these  openings. Do not place this unit on a bed, sofa, rug, or similar surface, as the ventilation openings on  the bottom of the cabinet will be blocked. This unit should never be placed near or over a heat  register or radiator. This unit should not be placed in a built­in installation unless proper ventilation is  provided.  7.  This product should only be operated from the type of power source indicated on the marking label  of the AC adapter. If you are not sure of the type of power available, consult your Datavideo dealer or  your local power company.  8.  Do not allow anything to rest on the power cord. Do not locate this unit where the power cord will be  walked on, rolled over, or otherwise stressed.  9.  If an extension cord must be used with this unit, make sure that the total of the ampere ratings on the  products plugged into the extension cord do not exceed the extension cord’s rating.  10.  Make sure that the total amperes of all the units that are plugged into a single wall outlet do not  exceed 15 amperes.  11.  Never push objects of any kind into this unit through the cabinet ventilation slots, as they may touch  dangerous voltage points or short out parts that could result in risk of fire or electric shock. Never  spill liquid of any kind onto or into this unit.  12.  Except as specifically explained elsewhere in this manual, do not attempt to service this product  yourself. Opening or removing covers that are marked “Do Not Remove” may expose you to  dangerous voltage points or other risks, and will void your warranty. Refer all service issues to ...

  • Page 4: Warranty ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­3

    Warranty  Datavideo warrants that the equipment it manufactures shall be free from defects in material and  workmanship for a period of 12 months from the date of product purchased. If equipment fails due to such  defects, Datavideo will, at its option, repair or provide a replacement for the defective part or product.  Equipment that fails after the warranty period, has been operated or installed in a manner other than that  specified by Datavideo, or has been subjected to abuse or modification, will be repaired for time and material  charges at the Buyer’s expense.  This warranty does not affect your statutory rights within the Country of purchase.  Disposal  For EU Customers only ­ WEEE Marking.  This symbol on the product indicates that it will not be treated as household waste. It must be handed over to  the applicable take­back scheme for the recycling of electrical and electronic equipment. For more detailed  information about the recycling of this product, please contact your local Datavideo office.  Packing List:  The following items should be included in the box. If any items are missing please contact your supplier.  1  x  LD­1 LED Controller  1  x  Dual Colour Light Ring with 72mm Thread Mounting Ring  1  x  1.5 ψ Allen Key  2  x  GPI Cable 3.5mm Plug to 3.5mm Plug (1.2m)  1  x  Remote Control Cable Mini 3 Pin Din to 3 x Spade End (2m)  1  x  S­Video Plug to S­Video Plug Cable (20cm)  1  x  Power Supply (12V 1.5A)  1  x  Instruction Manual...

  • Page 5: Introduction  ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­4

    Introduction  The Datavideo LD­1 is a Dual Colour Light Ring and LED controller for Chroma Key Studios. It is intended for  use with a Retro Reflective Backcloth such as Datavideo RF­3025.  It can be used in conjunction with the Datavideo DVK­100 Mk II and offers automated switching.  N.B. If you own a DVK­100 and you are unsure whether it is Mk I or Mk II please check the serial no. ­ Mk II  will be 00097180 or higher. If your DVK­100 is Mk I please contact your local Datavideo Office for details of  how to get it upgraded.  Using a light ring differs slightly to conventional chroma keying. A typical set up with a Retro Reflective Cloth  and Light Ring would be something like this:  Unlike conventional Chroma Key Studios it is not necessary to light the backcloth, in fact it is better not to.  It is best to have the camera between 3 and 7 metres from your subject, and your subject at least 1 metre  from the backcloth. Providing some backlight on your subject will generally improve the keying effect, but you  can play around with your light set up to get the required feel to the shot.  We would recommend that you do not work outside, the lighting is too variable and a consistent result will be  hard to achieve.  Features  Blue / Green switching via Local or Remote Control via GPI or Datavideo DVK­100 MkII Two Channel  Chroma Keyer  Switching Control of Datavideo DVK­100 MkII Two Channel Chroma Keyer  Variable Output...

  • Page 6: Connections & Controls ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­5

    Connections & Controls  Top Panel  LED Colour Switch ­ This switch manually sets the colour of the bi­colour light ring to Green or Blue.  N.B. This switch is only operational if the Control Mode Switch is set to Local and the Remote Control  Mode Switch is set to Int.  ­  .  Brightness Control Knob  This knob controls the intensity of the LED light ring It is important for the light  ring to be sufficiently bright to give a crisp chroma key effect without be over bright causing a colour cast and  making it uncomfortable for the talent to look at. Vary the intensity until the desired effect is obtained.
  • Page 7 Front Panel  DC In Socket ­ Connect the 12V 1.5A Power Supply to this socket. The connection can be secured by  screwing the outer collar on the plug into place.  On / Off Switch ­ Switches the power to the light ring On or Off.  Control Mode Switch ­ Switches the control mode of the LD­1 to local control or remote control from the  Datavideo DVK­100 Mk II. See operating with the DVK­100 Mk II  LED Light Ring Socket ­ Connect the Datavideo Dual Colour Light Ring to this socket.  GPI In / Out Sockets ­ The GPI In and Out Sockets can be connected to the Datavideo DVK­100 Mk II to  enable switching control of the LD­1 from the DVK­100, or of the DVK­100 from the LD­1. See operating  with the DVK­100 Mk II  Power On LED ­ Indicates the LD­1 is powered up and switched on.

  • Page 8: Operating With The Datavideo Dvk­100 Mk Ii

    Rear Panel  External Control Socket ­ Allows the LD­1 to be controlled from an external switch or other type of  .  .  controller See External Control Remote Control Mode Switch ­ Switches the LD­1 between Local and Remote Control. See External  Control  Operating With The Datavideo DVK­100 Mk II  The LD­1 can be used to control the switching of the DVK­100 Mk II, alternatively the DVK­100 Mk II can be  used to control the switching of the LD­1.  N.B. If you own a DVK­100 and you are unsure whether it is Mk I or Mk II please check the serial no. ­ Mk II  will be 00097180 or higher. If your DVK­100 is Mk I please contact your local Datavideo Office for details of  how to get it upgraded.  Connect the two GPI cables between the TD­1 and the DVK­100, the GPI Out from the TD­1 goes to GPI In  on the DVK­100 and Vice Versa.  Using the 20cm S­Video cable supplied with the LD­1, connect the CAM 1 (Green) S­Video Out to the CAM­  2 (Blue) S­Video In. We are assuming that you are using an S­Video connection from your camera to the  DVK­100.  To control the DVK­100 from the LD­1 set the CNTRL MODE switch to Local, when you switch the LD­1 from  Green to Blue the DVK­100 will automatically switch from CAM­1 to CAM­2.  To control the LD­1 from the DVK­100 set the CNTRL MODE switch to DVK­100, when you switch the DVK­  100 from CAM­1 to CAM­2 the LD­1 will automatically switch from Green to Blue ­ The Green / Blue switch  on the LD­1 will become inactive in this mode.  Set the DVK­100 up for Green Chroma Keying on CAM­1 and Blue Chroma Keying on CAM­2.

  • Page 9: External Control­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­8

    LD­1 and DVK­100  External Control  The LD­1 can be controlled from GPI Triggers or simple switches. The external controls can switch the LD­1  from Green to Blue, as well as switching the DVK­100 from CAM­1 to CAM­2. It is also possible to switch the  LD­1 On / Off remotely.  There is a 2m remote control cable supplied with the LD­1, this can be used in integrate into your chosen  application. The diagram on the right above uses the colour coding of the supplied cable.  To use external control set the REMOTE CONTROL MODE switch to EXT and the CNTL MODE switch to  Local. The external control will switch the colour of the light ring from Green to Blue and the DVK­100 from  CAM­1 to CAM­2.

  • Page 10: Light Ring ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­9

    Light Ring  The Light Ring is supplied with a mounting ring with a 72mm thread.  For camcorders with different thread sizes such as 58mm, 62mm, 67mm you will require a stepping ring.  If your camcorder is 82mm an additional 82mm mounting ring is available, this ring has a larger internal  diameter which will prevent any vignetting in the corners of the image when the camcorder is zoomed to  wide angle.  Please contact your supplier, or your local Datavideo Office for details.  To mount the Light Ring onto your camcorder first screw on the mounting ring, using a stepping ring if  necessary.  Align the light ring with the mounting ring and ensure the four grub screws are not screwed in too far to  impede the fitment.  Push the light ring over the mounting plate so that the grub screws are aligned with the groove at the front of  the mounting ring.
  • Page 11 Secure the Light Ring in place by tightening the four grub screws with the supplied Allen Key...
  • Page 12 Useful Accessories  Datavideo DVK­100 Dual Channel Chroma Keyer  The DVK­100 is a stand alone, dual channel, chroma keyer that allows automated operation from the LD­1.  The two camera inputs can be set up with Green on CAM 1 and Blue on CAM 2. The DVK­100 is easy to  operate and quick to set up, ideal for mobile applications, education, small studios etc.  Datavideo RF­3025 Retro Reflective Cloth  RF­3025 is a 3m x 2.5m Retro Reflective Backcloth.  The special material reflects light directly back towards the camera, so although it appears grey to the naked  eye it creates a perfect Green / Blue background when used in conjunction with the Datavideo Dual Colour  Light Ring.

  • Page 13: Specification

    Specifications  Light Ring  Outer Diameter  Inner Diameter  Weight  LD­1  Power Requirement  Dimensions (Incl. Mounting Plate)  Weight  All the trademarks are the properties of their respective owners.  Datavideo Technologies Co., Ltd. All rights reserved 2007.  Specifications are subject to change without notice 13.2 cm  10 cm (excluding any adapter rings)  154g  12V 1.5A (2.1mm In­Line Jack centre positive)  12.5 x 7.3 x 6 cm L x W x D  324g ...

  • Page 14: Service And Support

    Service and Support  It is our goal to make your products ownership a satisfying experience. Our supporting staff is available to  assist you in setting up and operating your system. Please refer to our web site www.datavideo­tek.com for  answers to common questions, support requests or contact your local office below.  Datavideo Corporation (USA)  12300­U East Washington Blvd., Whittier, CA 90606 USA  Tel: +1 562 696 2324  Datavideo Technologies Europe BV  Floridadreef 106, 3565 AM Utrecht, The Netherlands  Tel: +31 30 261 9656  Datavideo UK Limited  Unit 2 Waterside Business Park, Hadfield, Glossop, Derbyshire SK13 1BE UK  Tel: +44 1457 851000  Datavideo Technologies Co., Ltd.  10F, 176 Jian­Yi Rd, Chung Ho City, Taipei Hsien, Taiwan 235  Tel: +886 2 8227 2888  Datavideo Technologies China Co.  2F­D, 2 Lane 777, West Guangzhong Rd, Zhabei District, Shanghai, China  Tel: +86 21 5603 6599  Datavideo Technologies (S) PTE Ltd.  No. 100, Lorong 23 Geylang, #01­03 D’Centennial Bldg, Singapore 388398  Tel: +65 6749 6866  Datavideo Hong Kong Limited  G/F., 26 Cross Lane, Wanchai, HK  Tel: +852 2833 1981  contactus@datavideo.us  info@datavideo.nl  sales@datavideo.co.uk  service@datavideo.com.tw  service@datavideo.cn  info@datavideo.sg  info@datavideohk.com  www.datavideo.us  www.datavideo.info  www.datavideo.info  www.datavideo.com.tw  www.datavideo.cn  www.datavideo.info  www.datavideohk.com...
